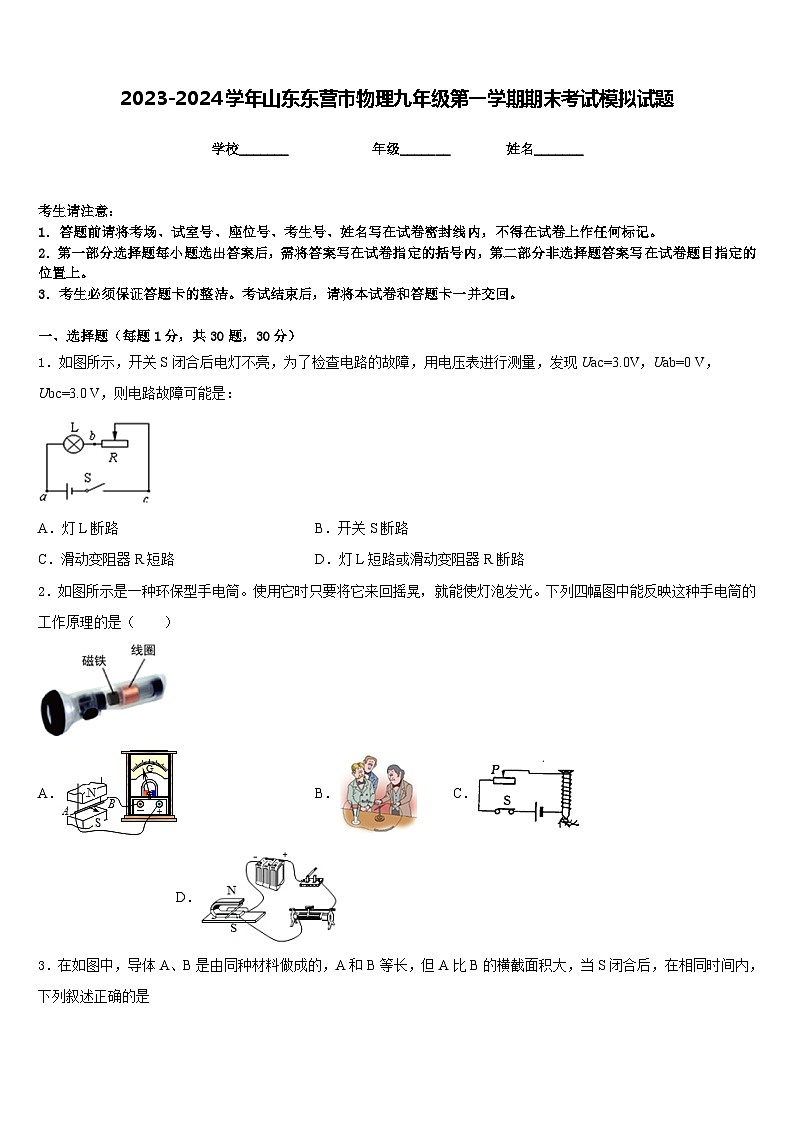

2023-2024学年山东东营市物理九年级第一学期期末考试模拟试题含答案

这是一份2023-2024学年山东东营市物理九年级第一学期期末考试模拟试题含答案，共9页。试卷主要包含了考生必须保证答题卡的整洁，筷子不容易被弯曲，原因是，在国际单位制中，电功的单位是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．如图所示，开关S闭合后电灯不亮，为了检查电路的故障，用电压表进行测量，发现Uac=3.0V，Uab=0 V，Ubc=3.0 V，则电路故障可能是：
A．灯L断路B．开关S断路
C．滑动变阻器R短路D．灯L短路或滑动变阻器R断路
2．如图所示是一种环保型手电筒。使用它时只要将它来回摇晃，就能使灯泡发光。下列四幅图中能反映这种手电筒的工作原理的是（ ）
A．B．C．D．

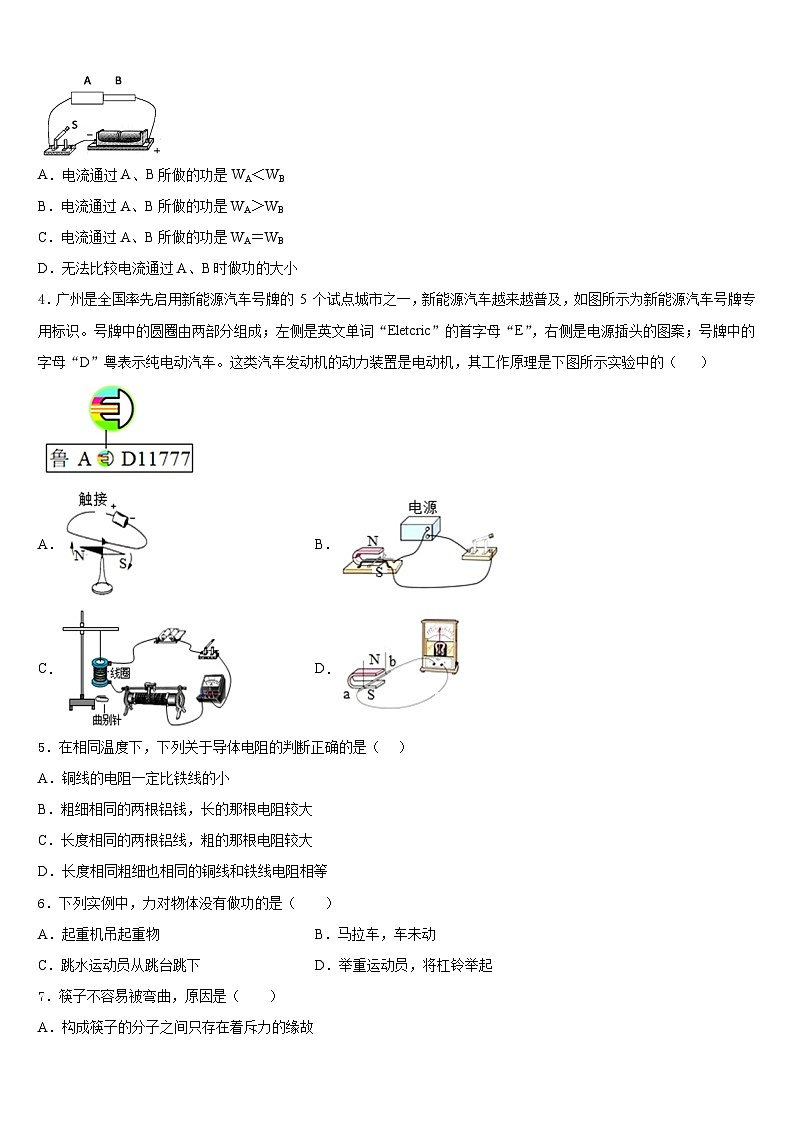

3．在如图中，导体A、B是由同种材料做成的，A和B等长，但A比B的横截面积大，当S闭合后，在相同时间内，下列叙述正确的是
A．电流通过A、B所做的功是WA＜WB
B．电流通过A、B所做的功是WA＞WB
C．电流通过A、B所做的功是WA＝WB
D．无法比较电流通过A、B时做功的大小
4．广州是全国率先启用新能源汽车号牌的 5 个试点城市之一，新能源汽车越来越普及，如图所示为新能源汽车号牌专用标识。号牌中的圆圈由两部分组成；左侧是英文单词“Eletcric”的首字母“E”，右侧是电源插头的图案；号牌中的字母“D”粤表示纯电动汽车。这类汽车发动机的动力装置是电动机，其工作原理是下图所示实验中的（ ）
A．B．
C．D．
5．在相同温度下，下列关于导体电阻的判断正确的是（ ）
A．铜线的电阻一定比铁线的小
B．粗细相同的两根铝钱，长的那根电阻较大
C．长度相同的两根铝线，粗的那根电阻较大
D．长度相同粗细也相同的铜线和铁线电阻相等
6．下列实例中，力对物体没有做功的是（ ）
A．起重机吊起重物B．马拉车，车未动
C．跳水运动员从跳台跳下D．举重运动员，将杠铃举起

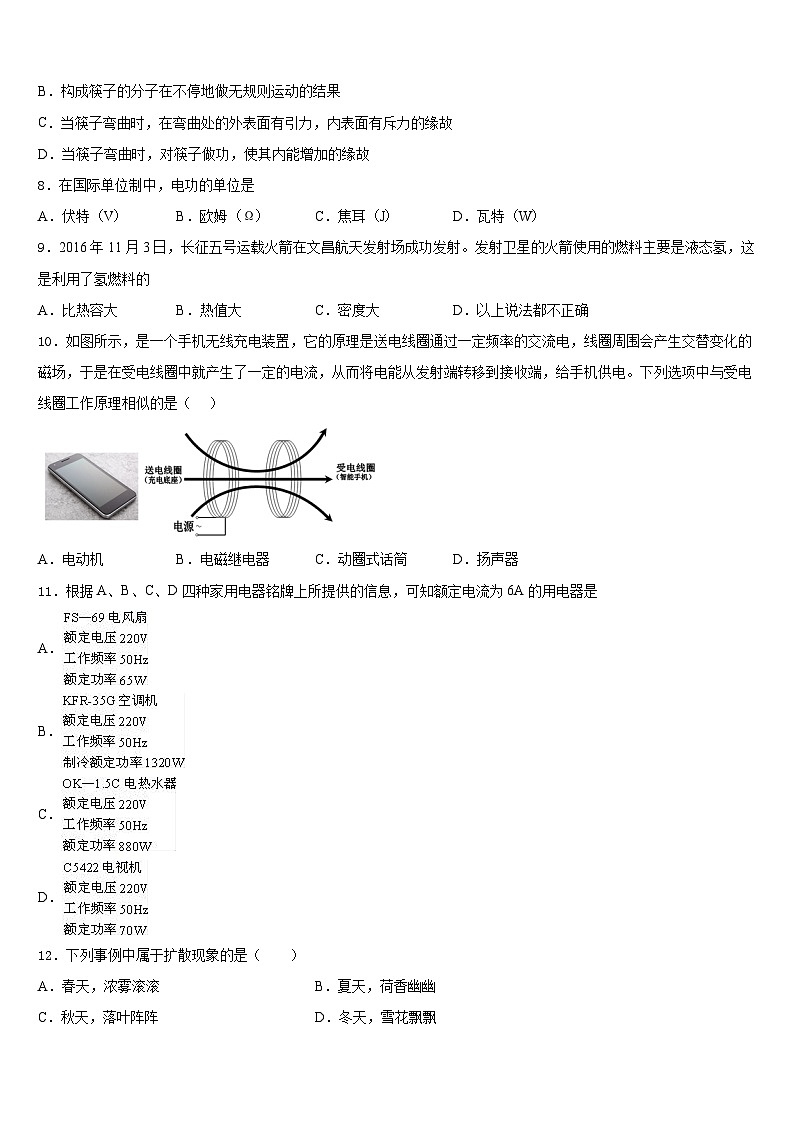

7．筷子不容易被弯曲，原因是（ ）
A．构成筷子的分子之间只存在着斥力的缘故
B．构成筷子的分子在不停地做无规则运动的结果
C．当筷子弯曲时，在弯曲处的外表面有引力，内表面有斥力的缘故
D．当筷子弯曲时，对筷子做功，使其内能增加的缘故
8．在国际单位制中，电功的单位是
A．伏特（V）B．欧姆（Ω）C．焦耳（J）D．瓦特（W）
9．2016年11月3日，长征五号运载火箭在文昌航天发射场成功发射。发射卫星的火箭使用的燃料主要是液态氢，这是利用了氢燃料的
A．比热容大B．热值大C．密度大D．以上说法都不正确
10．如图所示，是一个手机无线充电装置，它的原理是送电线圈通过一定频率的交流电，线圈周围会产生交替变化的磁场，于是在受电线圈中就产生了一定的电流，从而将电能从发射端转移到接收端，给手机供电。下列选项中与受电线圈工作原理相似的是（ ）
A．电动机B．电磁继电器C．动圈式话筒D．扬声器
11．根据A、B、C、D四种家用电器铭牌上所提供的信息，可知额定电流为6A的用电器是
A．
B．
C．
D．
12．下列事例中属于扩散现象的是（ ）
A．春天，浓雾滚滚B．夏天，荷香幽幽
C．秋天，落叶阵阵D．冬天，雪花飘飘
二、填空题（每题5分，共4题，20分）
13．在西安航天基地管委会工作的邢先生在京东买的包裹从天而降，落在广场，标志着京东无人机拉开了西安市常态化运营序幕。如图所示，无人机在带着包裹匀速上升过程中，包裹的机械能___________(填“变大”、“变小”或“不变”)，无人机带着包裹沿水平方向飞行了一段距离，此过程中无人机对包裹__________功(填“做”或“不做”)。无人机上的彩色显示装置是由很多个RGB三色的发光二级管组成，靠每组像素灯的亮来显示不同颜色的画面，发光二级管由______(选填“导体”、“半导体”或“超导休”)材料制成。
14．如图所示，取一个配有活塞的厚玻璃筒，筒内放一小团浸有少量乙醚的棉花，快速压下活塞，此实验可观察到浸有乙醚的棉花着火燃烧，说明对物体做功，物体内能_____（选填“变大”“变小”“不变”）。在这一过程中，棉花获得的内能_____人做的机械功（选填“大于”“小于”“等于”）。
15．LED灯具有节能、环保等特点．如图是额定电压为220 V、额定功率为4.4W的LED灯泡.该灯泡的额定电流是______A．若它每天正常发光5h，一个月（30天）消耗的电能是_____kW·h．与普通白炽灯相比，在达到相同亮度的条件下，假设LED灯可以节约90%的电能，则这个LED灯与功率为_____W的白炽灯亮度相当．
16．如图为宾馆的“插卡取电器”。它有两种类型：第一种，无论插入哪种房卡都能使房间通电；第二种，用专门的磁卡插入或靠近都能使房间通电。为房间供电的照明电路电压为_______V，使房间通电的卡片，其作用相当于一个_______（填电路元件名称），“取电器”应接在房间照明电路的_______（选填“支路”或“干路”）中。取专门磁卡插入“取电器”，若能通电，_______（选填“能”或“不能”）确定该房间为第二种类型。
三、实验题（共12分）
17．（4分）小明同学做“测定小灯泡的额定电功率”的实验，电源电压6V，所用滑动变阻器上标有“”字样，在待测小灯的额定电压为“”、“”中的一个．
图甲是他所用的实验电路，其中有一根导线尚未连接，请用笔画线代替导线补上．要求：变阻器的滑片在最左端时，它接入电路中的电阻最大．
（______）
正确连接这条导线后，闭合开关后，发现小灯发光较暗，电流表、电压表示数如图乙所示．则通过小灯泡的电流为______A.根据电压表示数以及小灯泡亮度，可以判断小灯泡的额定电压为______V．
继续实验，小明发现电压表量程损坏，量程完好，在不更换电压表的条件下，小明同学想了一个巧妙的办法，对所连接的电路进行了调整后闭合开关，调节变阻器的滑片位置，当电压表的示数为______V时，小灯泡正常发光，此时变阻器滑片的位置恰好在中点上，小灯泡的额定功率为______W．
18．（4分）在“探究不同物质吸热性质”的实验时，在两个相同的烧杯里分别加入水和食用油，用相同的电加热器同时给它们加热（如图甲所示）。如图乙所示是水和食用油在加热过程中温度随时间变化关系的图像。（已知c水=4.2（kg））
（1）实验时，在两个相同的烧杯里加入水和食用油的初温和______（选填“质量”或“体积”）是相同的；
（2）选择两个相同的电加热器给水和食用油加热，目的是为了在相同的时间内，两个电加热器对水和食用油放出的热量是______（选填“相同”或“不相同”）的；
（3）在实验过程中，通过控制加热时间相同，比较水和煤油______来比较不同液体的吸热能力；在相同条件下，要使水和食用油升高相同的温度，则______（选填“水”或“食用油”）需要加热的时间更长些；
（4）由图乙可知，其中a是表示______（选填“水”或“食用油”）的温度随时间变化关系的图像；食用油的比热容是______（kg）。
19．（4分）在研究通过导体的电流与两端电压关系的活动中，同学们进行了如下实验探究：
[实验步骤]
（1）按图甲所示电路图连接好电路_________________；
（2）闭合开关，改变滑动变阻器滑片P的位置，读出电压表和电流表的示数，并记录数据如下表，图乙所示是当定值电阻电压为4.5V时电流表的示数，此时的电流为_____A。电阻R=15Ω。
（3）实验时要增大定值电阻两端的电压，滑动变阻器滑片P应向_________________（选填“左”或“右”）移动；
[实验结论]
（4）通过分析记录数据，你得出的结论是：_________________；
[实验反思]
某小组的同学在处理数据时发现，电压与电流的比值恰好等于R的阻值，这是一种巧合吗？于是同学想利用其他小组的实验数来进一步论证 ，并提出了以下两种收集数据的方案：
方案一：收集电阻值均为15Ω的几个小组的数据；
方案二：收集电阻值不同的几个小组的数据。
你认为方案_________________更合理，理由是：_________________。
四、作图题（共16分）
20．（8分）图中A、B两个螺线管通电后小磁针在如图位置静止，电流表的连接正确。请在图中画出螺线管B的绕法，并标出小磁针的“N”端。
（_______________）
21．（8分）请在图中用笔画线代替导线按要求连接电路并在虚线框内画出电路图要求：
（______）
（1）开关同时控制两盏电灯；
（2）电灯L1、L2并联；
（3）电流表测通过两灯的总电流；
（4）所画导线不能交叉。
五、计算题（共22分）
22．（10分）电源电压为18V不变，定值电阻R1与滑动变阻器R2串联，电压表测量R1的电压，电流表串联在电路中．滑动变阻器R2上标有20Ω 2A的字样，闭合开关s后，电流表的示数为1A，电压表的示数为4V．求
（1）R1的阻值
（2）电路中最小电流
（3）在电压表和电流表不改变量程的情况下，为使电路正常工作，滑动变阻器R2接入的阻值范围．
23．（12分）将标有“6V 3W”的灯泡接在3V的电路中时，灯泡消耗的功率是______ W．若要将其接入9V的电路中并使它正常发光则应串联一个阻值是______Ω的电阻．(灯丝电阻不变）
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、A
3、A
4、B
5、B
6、B
7、C
8、C
9、B
10、C
11、B
12、B
二、填空题（每题5分，共4题，20分）
13、变大 不做 半导体
14、变大 小于
15、0.02 0.66 44
16、220 开关 干路 不能
三、实验题（共12分）
17、 0.14 3.8 2.2 0.836
18、质量 相同 温度的变化 水 食用油
19、将滑动变阻器滑片移至最右端 0.3 左 电阻一定时，通过电阻的电流与电阻两端电压成正比 二 见解析
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）4Ω （2）0.75 （3）5-20Ω
23、0.75 6
电压U/V
1.5
3
4.5
电流I/A
0.1
0.2
