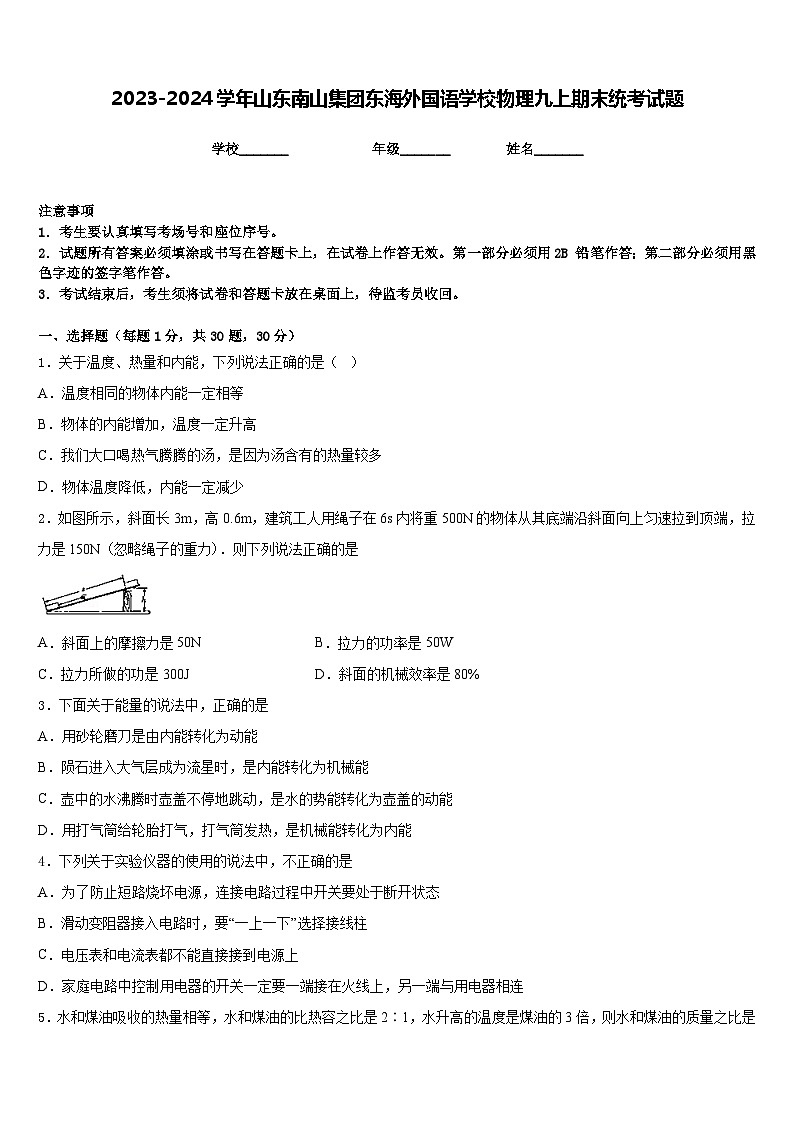

2023-2024学年山东南山集团东海外国语学校物理九上期末统考试题含答案

这是一份2023-2024学年山东南山集团东海外国语学校物理九上期末统考试题含答案，共9页。试卷主要包含了考生要认真填写考场号和座位序号，电阻这一物理量的单位是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．关于温度、热量和内能，下列说法正确的是（ ）
A．温度相同的物体内能一定相等
B．物体的内能増加，温度一定升高
C．我们大口喝热气腾腾的汤，是因为汤含有的热量较多
D．物体温度降低，内能一定减少
2．如图所示，斜面长3m，高0.6m，建筑工人用绳子在6s内将重500N的物体从其底端沿斜面向上匀速拉到顶端，拉力是150N（忽略绳子的重力）．则下列说法正确的是
A．斜面上的摩擦力是50NB．拉力的功率是50W
C．拉力所做的功是300JD．斜面的机械效率是80%
3．下面关于能量的说法中，正确的是
A．用砂轮磨刀是由内能转化为动能
B．陨石进入大气层成为流星时，是内能转化为机械能
C．壶中的水沸腾时壶盖不停地跳动，是水的势能转化为壶盖的动能
D．用打气筒给轮胎打气，打气筒发热，是机械能转化为内能
4．下列关于实验仪器的使用的说法中，不正确的是
A．为了防止短路烧坏电源，连接电路过程中开关要处于断开状态
B．滑动变阻器接入电路时，要“一上一下”选择接线柱
C．电压表和电流表都不能直接接到电源上
D．家庭电路中控制用电器的开关一定要一端接在火线上，另一端与用电器相连
5．水和煤油吸收的热量相等，水和煤油的比热容之比是2∶1，水升高的温度是煤油的3倍，则水和煤油的质量之比是（ ）
A．3∶2B．2∶3C．1∶6D．6∶1

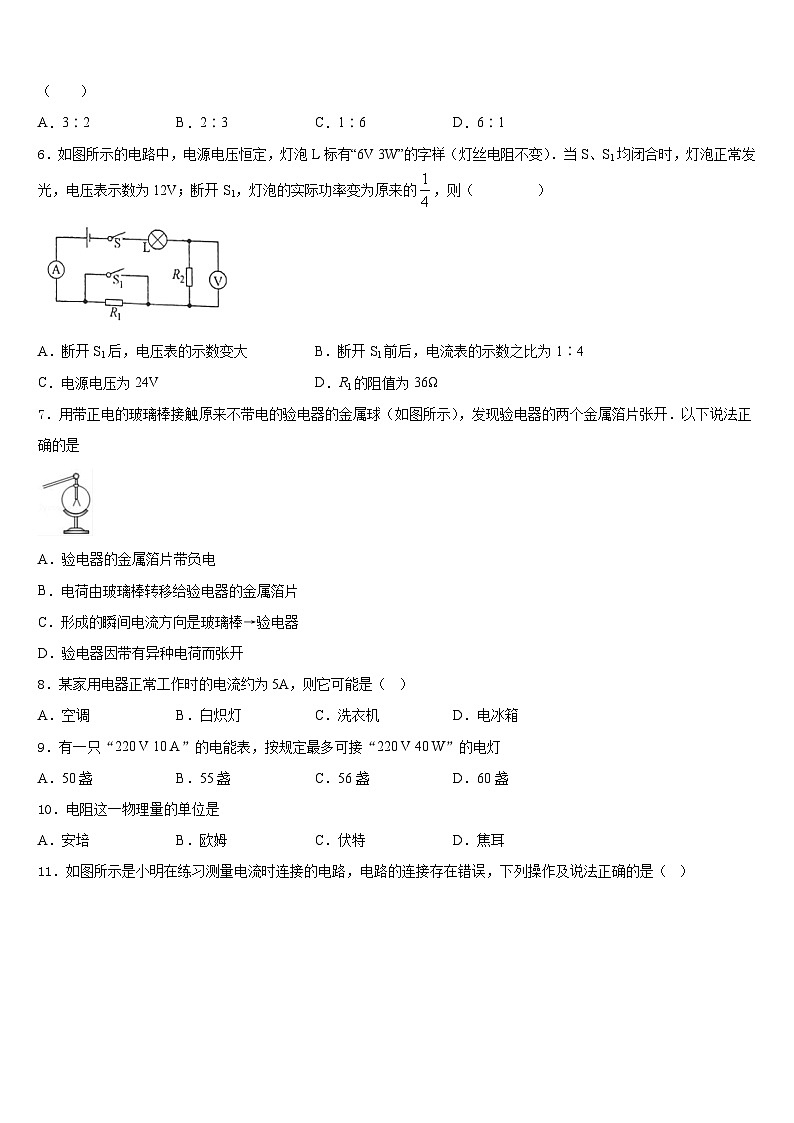

6．如图所示的电路中，电源电压恒定，灯泡L标有“6V 3W”的字样（灯丝电阻不变）．当S、S1均闭合时，灯泡正常发光，电压表示数为12V；断开S1，灯泡的实际功率变为原来的，则（ ）
A．断开S1后，电压表的示数变大B．断开S1前后，电流表的示数之比为1∶4
C．电源电压为24VD．R1的阻值为36Ω
7．用带正电的玻璃棒接触原来不带电的验电器的金属球（如图所示），发现验电器的两个金属箔片张开．以下说法正确的是
A．验电器的金属箔片带负电
B．电荷由玻璃棒转移给验电器的金属箔片
C．形成的瞬间电流方向是玻璃棒→验电器
D．验电器因带有异种电荷而张开
8．某家用电器正常工作时的电流约为5A，则它可能是（ ）
A．空调B．白炽灯C．洗衣机D．电冰箱
9．有一只“220 V 10 A”的电能表，按规定最多可接“220 V 40 W”的电灯
A．50盏B．55盏C．56盏D．60盏
10．电阻这一物理量的单位是
A．安培B．欧姆C．伏特D．焦耳

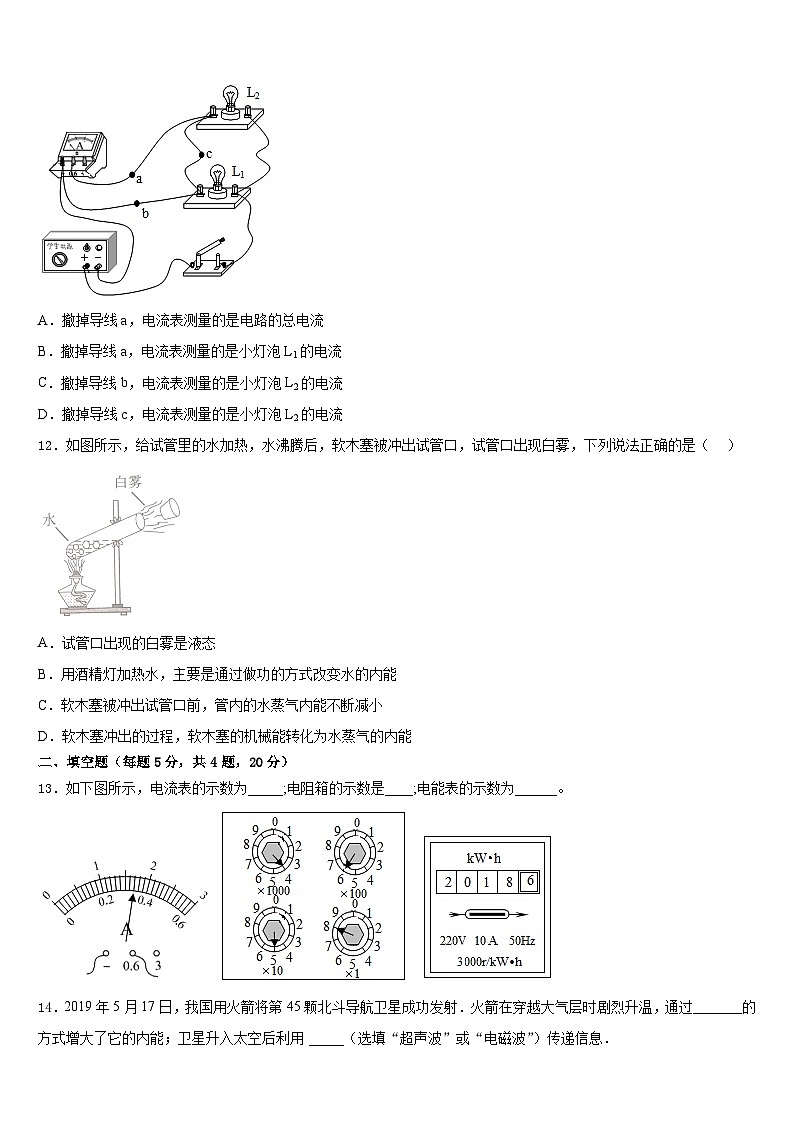

11．如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是（ ）
A．撤掉导线a，电流表测量的是电路的总电流
B．撤掉导线a，电流表测量的是小灯泡L1的电流
C．撤掉导线b，电流表测量的是小灯泡L2的电流
D．撤掉导线c，电流表测量的是小灯泡L2的电流
12．如图所示，给试管里的水加热，水沸腾后，软木塞被冲出试管口，试管口出现白雾，下列说法正确的是（ ）
A．试管口出现的白雾是液态
B．用酒精灯加热水，主要是通过做功的方式改变水的内能
C．软木塞被冲出试管口前，管内的水蒸气内能不断减小
D．软木塞冲出的过程，软木塞的机械能转化为水蒸气的内能
二、填空题（每题5分，共4题，20分）
13．如下图所示，电流表的示数为_____;电阻箱的示数是____;电能表的示数为______。

14．2019年5月17日，我国用火箭将第45颗北斗导航卫星成功发射．火箭在穿越大气层时剧烈升温，通过_______的方式增大了它的内能；卫星升入太空后利用 _____（选填“超声波”或“电磁波”）传递信息．
15．将电阻R1、R2按如图甲、乙两种方式连接在电源电压均为U的电路中，图甲中R1消耗的功率为9W，图乙中R1消耗的功率为16W，则甲、乙两图中R1两端的电压之比是____，R1、R2电阻之比是____．
16．如图所示，电源电压不变，，，。只闭合S，电流表A1、A2示数之比为_________，电压表V1、V2示数之比为_________。
三、实验题（共12分）
17．（4分）（实验探究）实验中学物理实验小组的同学用以下实验器材，共同动手动脑，协作完成了测定“额定电压为2.5V的小灯泡电功率”的实验：
(1)小组中小泽同学负责连接电路，连接完后，小王组长检查发现有2根导线连接错误，拆除这2根导线后，剩下如图甲所示电路由小楚同学正确连核完成，且接通电路滑片P向右移动灯会变亮。请你用笔画线代替导线将小楚同学正确的连线展示出来；
（__________）
(2)连好线后小法同学还发现，滑动变阻器滑片P在图甲中的位置不对，她将滑动变阻器调到________端后（选填“A”或“B”），再闭合开关，移动滑片P到某处时，电压表示数如图乙所示，若马上想测量小灯泡的额定功率，接下来的操作应将滑片P向_______（选填“A”或“B”）端移动，同时，眼睛注意观察______表，当其读数为________时，停止移动滑片，并记录另一电表的示数；
(3)小泽同学连接好电路想重做一次，闭合开关，移动滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是灯出现__________（选填“短路”或“断路”）；
(4)小组同学共同努力排除故障，做了多次实验，记录了多组U、I数据，并绘制了如图丙所示的I—U图像，根据图像信息，小灯泡的额定功率是_________W。
18．（4分）现有下列器材：学生电源（6V），电流表（0~0.6A、0~3A）、电压表（0~3V、0~15V）、定值电阻（5Ω、10Ω、20Ω各一个）、开关、滑动变阻器和导线若干，小强利用这些器材探究“电流与电阻的关系”。
（1）请根据图甲所示的电路图用笔画线代替导线将图乙所示的实物连接成完整电路。（要求连线不得交叉）
（________________________）
（2）实验中依次接入三个定值电阻，利用描点法得到如图丙所示的电流I随电阻R变化的图像。由图像可以得出结论：_____。
（3）上述实验中，小强用5Ω的电阻做完实验后，保持滑动变阻器滑片的位置不变，断开开关，接着把R换为10Ω的电阻接入电路，闭合开关，向______（选填“左”或“右”）端移动滑片，使电压表示数为____V 时，读出电流表的示数。
（4）为完成以上实验，滑动变阻器的最大阻值不得小于_____Ω。
（5）小强又利用上述实验器材“探究电流与电压的关系”，将滑动变阻器的滑片从一端移动到另一端的过程中，收集的实验数据填入了表一中。
表一
①分析表一中数据可得：_______。
②分析可知，小强使用的定值电阻为___Ω，变阻器最大阻值为___Ω，该实验中滑动变阻器的作用除了保护电路，还可以____________。
19．（4分）小明用如图甲所示的电路测量额定电压为 2.5V 小灯泡的电功率。
(1)该同学接错了一根导线，请你在这根导线上打“×”，并补画出正确的那根导线；
（______）
(2)电源电压为 6V，小灯泡的电阻约为10Ω，有两个不同规格的滑动变阻器：甲标有“10Ω 1A”，乙标有“50Ω 2A ”，实验时应选择滑动变阻器_____（选填“甲”或“乙”）；
(3)正确连接电路后，进行实验，记录的数据如表所示，分析表中数据可得出结论：小灯泡工作时，消耗的电功率随电压的增大而____（选填“增大”、“不变”或“减小”）；
(4)小明用上面的实验器材测量电阻 Rx 阻值时，发现电压表已损坏，重新设计电路，选了一个阻值已知的R1，连接电路如图乙所示，他先将导线 C 端接到电流表“－”接线柱上，电流表读数为I1，后将导线 C 端接到电流表“3”接线柱上，电流表读数为I2，则Rx 的阻值为_____。
四、作图题（共16分）
20．（8分）在图中标出电源的正、负极和螺线管的 N、S 极．
（____）
21．（8分）标出图中条形磁铁的磁感线方向和小磁针静止时的N极。
（_____）
五、计算题（共22分）
22．（10分）质量为2kg的金属，温度从25℃升高到105℃，需要吸收的热量是7.52x104J．求：
（1）这种金属的比热容？
（2）这些热量全部由热值为4x107J/kg的燃料提供，至少需要燃烧这种燃料多少kg?
23．（12分）小华家买了一个家用电吹风，其简化电路如图所示，主要技术参数如下表电吹风在额定电压下工作，问：
（1）电吹风吹冷风时，通过电动机的电流是多大？
（2）电热丝工作时的电阻是多大？
（3）电吹风内电动机的电阻是1Ω，电吹风吹冷风10min产生的热量是多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、A
3、D
4、C
5、C
6、D
7、C
8、A
9、B
10、B
11、D
12、A
二、填空题（每题5分，共4题，20分）
13、0.34A 4658Ω 2018.6 kW·h
14、做功 电磁波
15、3:4 3:1
16、1:1 3:8
三、实验题（共12分）
17、 A B 电压表 2.5V 断路 0.5
18、 电压一定时，电流与电阻成反比 左 2 40 电阻一定时，电流与电压成正比 10 50 改变电阻两端的电压
19、 乙 增大
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）0.47×103 J／(kg．℃)； （2）1.88×10-3kg
23、（1）0.5A；（2）44Ω；（3）150J。
电阻R/Ω
电压U /V
1
2
3
4
5
6
电流I/A
0.1
0.3
0.4
0.5
0.6
物理量
实验次数
1
2
3
4
5
电压/V
1.0
1.5
2.0
2.5
3.0
电流/A
0.24
0.32
0.38
0.42
0.44
电功率/W
热风温度
50﹣75℃
额定功率
热风时：1210W
冷风时：110W
额定电压
220V
质量
0.5kg
