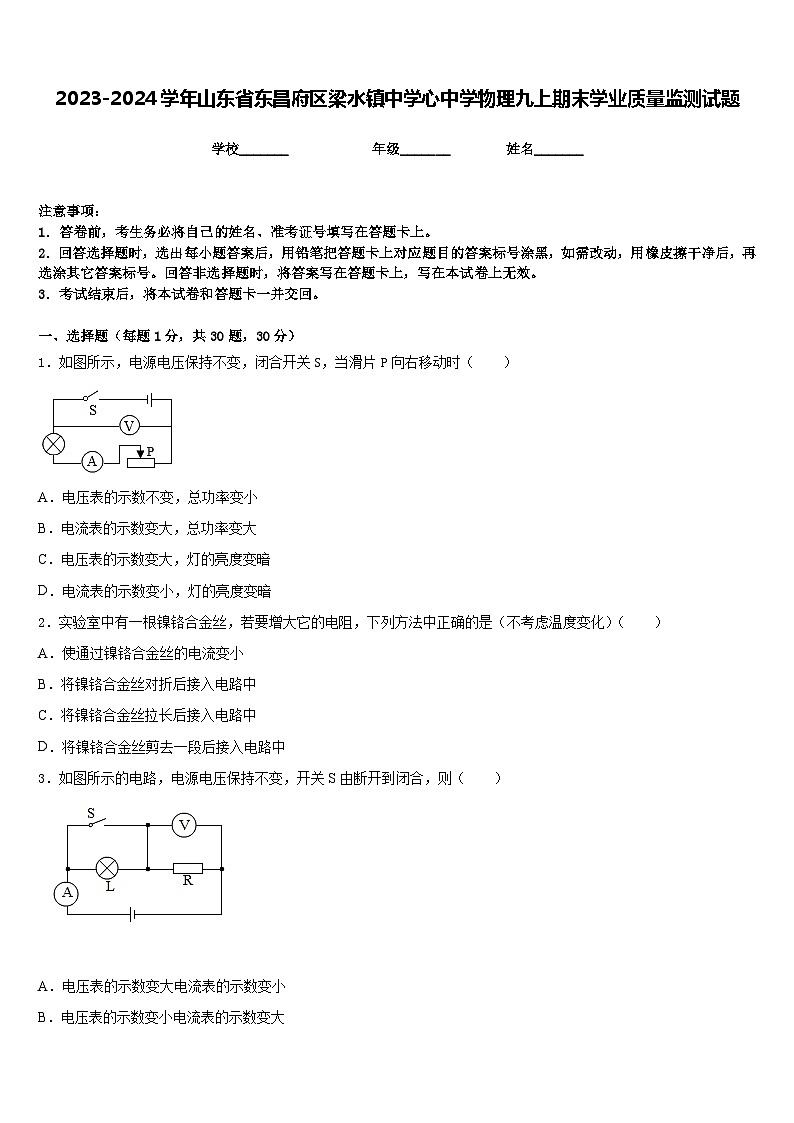

2023-2024学年山东省东昌府区梁水镇中学心中学物理九上期末学业质量监测试题含答案

这是一份2023-2024学年山东省东昌府区梁水镇中学心中学物理九上期末学业质量监测试题含答案，共10页。
学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．如图所示，电源电压保持不变，闭合开关S，当滑片P向右移动时（ ）
A．电压表的示数不变，总功率变小
B．电流表的示数变大，总功率变大
C．电压表的示数变大，灯的亮度变暗
D．电流表的示数变小，灯的亮度变暗
2．实验室中有一根镍铬合金丝，若要增大它的电阻，下列方法中正确的是（不考虑温度变化）（ ）
A．使通过镍铬合金丝的电流变小
B．将镍铬合金丝对折后接入电路中
C．将镍铬合金丝拉长后接入电路中
D．将镍铬合金丝剪去一段后接入电路中
3．如图所示的电路，电源电压保持不变，开关S由断开到闭合，则（ ）
A．电压表的示数变大电流表的示数变小
B．电压表的示数变小电流表的示数变大
C．电压表和电流表示数都变大
D．电压表和电流表示数都变小

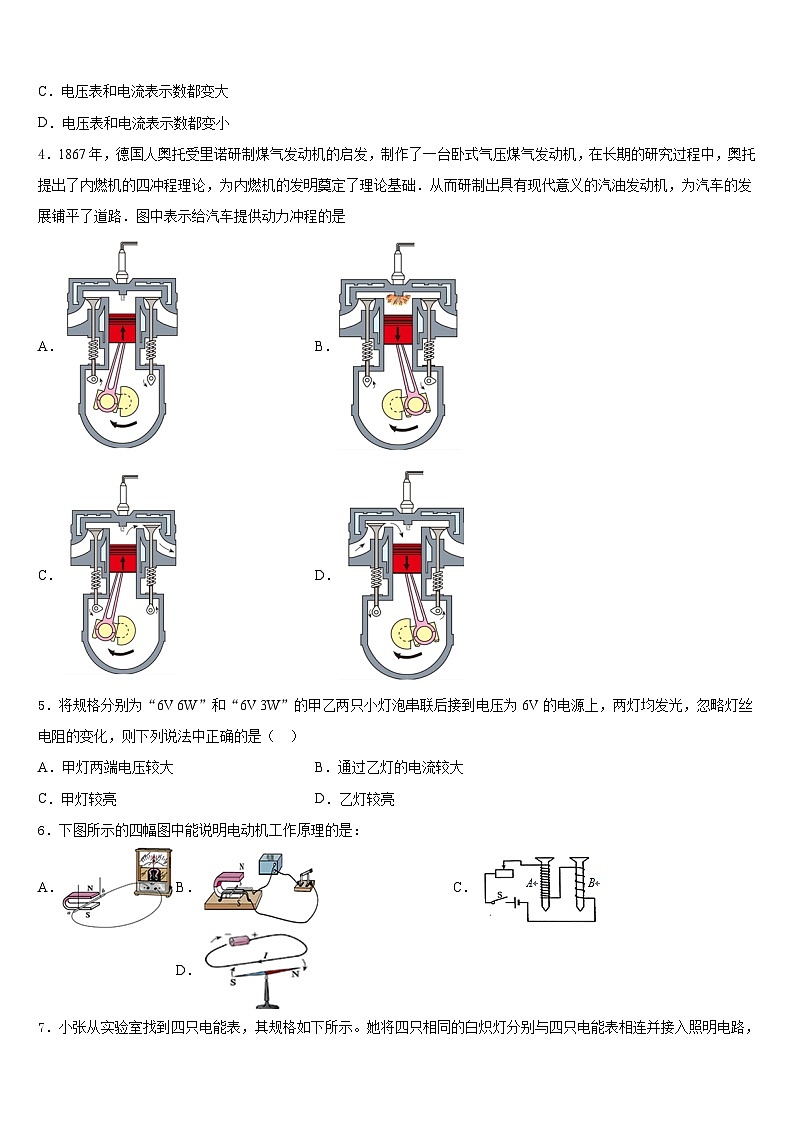

4．1867年，德国人奥托受里诺研制煤气发动机的启发，制作了一台卧式气压煤气发动机，在长期的研究过程中，奥托提出了内燃机的四冲程理论，为内燃机的发明奠定了理论基础．从而研制出具有现代意义的汽油发动机，为汽车的发展铺平了道路．图中表示给汽车提供动力冲程的是
A．B．
C．D．
5．将规格分别为“6V 6W”和“6V 3W”的甲乙两只小灯泡串联后接到电压为6V的电源上，两灯均发光，忽略灯丝电阻的变化，则下列说法中正确的是（ ）
A．甲灯两端电压较大B．通过乙灯的电流较大
C．甲灯较亮D．乙灯较亮
6．下图所示的四幅图中能说明电动机工作原理的是：
A．B．C．D．

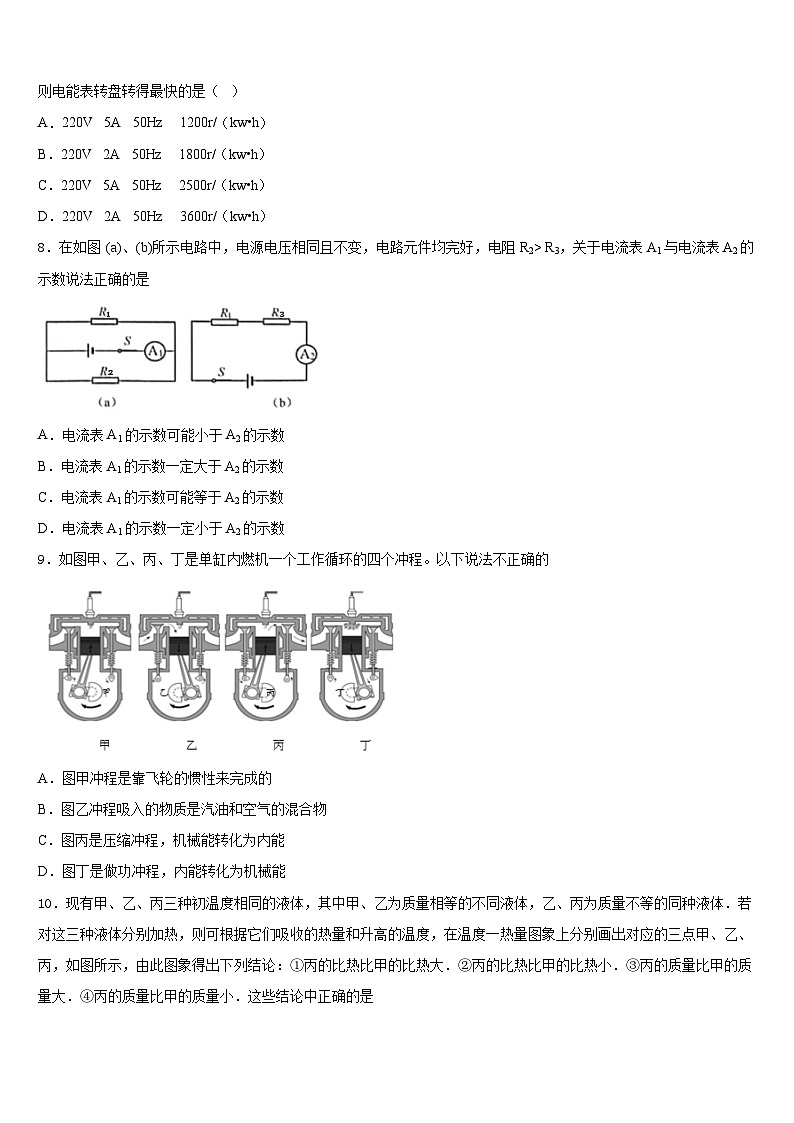

7．小张从实验室找到四只电能表，其规格如下所示。她将四只相同的白炽灯分别与四只电能表相连并接入照明电路，则电能表转盘转得最快的是（ ）
A．220V 5A 50Hz 1200r/（kw•h）
B．220V 2A 50Hz 1800r/（kw•h）
C．220V 5A 50Hz 2500r/（kw•h）
D．220V 2A 50Hz 3600r/（kw•h）
8．在如图 (a)、(b)所示电路中，电源电压相同且不变，电路元件均完好，电阻R2> R3，关于电流表A1与电流表A2的示数说法正确的是
A．电流表A1的示数可能小于A2的示数
B．电流表A1的示数一定大于A2的示数
C．电流表A1的示数可能等于A2的示数
D．电流表A1的示数一定小于A2的示数
9．如图甲、乙、丙、丁是单缸内燃机一个工作循环的四个冲程。以下说法不正确的
A．图甲冲程是靠飞轮的惯性来完成的
B．图乙冲程吸入的物质是汽油和空气的混合物
C．图丙是压缩冲程，机械能转化为内能
D．图丁是做功冲程，内能转化为机械能
10．现有甲、乙、丙三种初温度相同的液体，其中甲、乙为质量相等的不同液体，乙、丙为质量不等的同种液体．若对这三种液体分别加热，则可根据它们吸收的热量和升高的温度，在温度一热量图象上分别画出对应的三点甲、乙、丙，如图所示，由此图象得出下列结论：①丙的比热比甲的比热大．②丙的比热比甲的比热小．③丙的质量比甲的质量大．④丙的质量比甲的质量小．这些结论中正确的是
A．只有①正确B．只有③正确
C．只有①、④正确D．只有②、③正确
11．下列物理量最接近实际的是（ ）
A．一节干电池电压2VB．流过家用空调的电流约为0.5A
C．人体安全电压220VD．考场里一盏日光灯的额定功率约为40W
12．在“探究影响导体电阻大小的因素”的活动中，小明发现实验器材中金属丝只有一根，其他器材足够，下面实验探究活动中他不可能完成的是（ ）
A．探究导体电阻与长度的关系
B．探究导体电阻与横截面积的关系
C．探究导体电阻与材料的关系
D．探究导体电阻与温度的关系
二、填空题（每题5分，共4题，20分）
13．如图所示，小明家的电路中的同一个插排上连接了多个大功率用电器，这此用电器同时工作，一会儿小明家的保险丝就被烧断了。这是因为用电器的总功率过大，导致电路中的电流过大，因电流的______效应而将保险丝熔断。制作保险丝的材料应该具有较______ (选填“低”或“高”)的熔点。
14．有一种节日彩灯上串联着20只小灯泡，接在电压为220V的电路上．如果电源插头处的电流是200mA，那么，通过每只小灯泡的电流是_____A，每只小灯泡两端的电压是_____V．
15．把质量为2kg，温度为25℃的水加热到75℃，水吸收的热量为____________J，这些热量相当于完全燃烧_________m3的天然气所放出的热量.（c水＝4.2×103J/（kg•℃），q天然气＝4.2×107J/m3）
16．打出租车时，小丽的手刚触车门就被“电”了一下，这常常是因为汽车在行驶过程中与空气_____而带电，与小丽发生了放电现象．小丽还发现，有拖地铁链的车，不发生这种现象，是因为铁链是_____体．
三、实验题（共12分）
17．（4分）在探究影响导体电阻大小的因素时，小华作出了如下猜想：
①导体的电阻与导体的长度有关。
②导体的电阻与导体的横截面积有关。
③导体的电阻与导体的材料有关。
实验室提供了4根电阻丝，规格、材料如表
为了验证上述猜想，他们设计了如图所示的实验电路。
（1）为了验证上述猜想③，应该选用编号_____和_____两根电阻丝进行实验；
（2）如果选用编号为A、C两根电阻丝进行实验，是为了验证猜想_____；
（3）如果选用编号为A、B两根电阻丝进行实验，是为了验证猜想_____。
18．（4分）在测量标有电压为2.5V的某小灯泡电阻的实验中，
（1）小花根据如图甲所示的电路图连接实物乙，同学小亮说小花有两处连接错误。请你在小花连错的导线上打“×”，并用导线正确连接___________；
（2）若小花不慎将电压表和电流表的位置接反了，这时闭合开关（______）
A．电源烧坏 B．电压表烧坏
C．电流表烧坏 D．以上情况都不会发生
（3）闭合开关前，应将滑动变阻器的滑片移到阻值最大处，目的是为了_______；
（4）请根据需要设计记录表格（实验次数不少于5次）_____；
（5）若某次实验，两表示数如图所示，此时灯丝电阻为____；
（6）根据实验数据，小花发现随着灯丝温度的升高，其电阻值也在增大，并且其他同学也发现了相同的现象。由此可知，灯丝电阻与____有关，并不是一个定值。
19．（4分）在学习了电功率知识后，老师要求学生们小组合作测量额定电压是小灯泡电功率的实验，张华所在的小组进行了以下实验
(1)为顺利完成实验，张华设计了伏安法测小灯泡电功率的电路图，请你帮助张华把电路图画到图甲所在的方框中
（____）
(2)小明根据张华设计的电路图连接好实物图，开关闭合后，发现无论怎样调节滑动变阻器，小灯泡发光较亮且亮度一直保持不变，张华一看就说你的连接有错，你觉得小明在连接电路的过程中出现了什么错误？ _____
(3)小明在得到张华的提示后把故障排除，然后调节滑动变阻器的滑片，当电压表示数为2V时，电流表示数如图乙所示，此时通过小灯泡的电流为_____A，小灯泡此时的电功率为_____W，若要测量小灯泡的额定功率，应将滑动变阻器的阻值调_____（填“大或“小”）直到电压表示数为_____V为止。
(4)移动滑动变阻器的滑片，记下多组电流表及对应电压表的示数，并画出图丙所示的1-U图像，从图像可算出小灯泡的额定功率为_____W。
(5)继续调节滑动变阻器的过程中，小灯泡突然熄灭，导致电压表示数骤增，电流表却无示数，则电路中出现的故障是_____。
(6)实验顺利结束后，老师重新给出了要求，不用电压表测额定电流为0.3A的小灯泡的额定功率，设计的电路图如图所示，请将下列实验步骤补充完整，并计算小灯泡的额定功率（电源电压恒定且未知，滑动变阻器的最大阻值为）
①将滑动变阻器的电阻调到最大，开关、闭合，读出电流表的示数为0.2A，就可以直接求出电源电压为_____V
②开关闭合，断开，调节滑动变阻器的滑片使电流表的示数为_____A时，小灯泡正常发光：然后闭合，滑动变阻器的滑片_____（填“向左调”、“向右调、“保持不变”），此时电流表的示数恰好为0.4A，由此可以求出此时联入电路的滑动变阻器的电阻为_____Ω
③小灯泡的额定功率P额=_____W
四、作图题（共16分）
20．（8分）把图中规格不同的两盏灯L1和L2、一个开关接入家庭电路中，要求：开关同时控制两盏灯并都正常发光。
（____）
21．（8分）如图所示，R1=15Ω，电压表示数为6V，电流表示数为0.2A，已知图中矩形框内的电阻只能是下面四个电阻中两个的连接，这四个电阻是：R2=10Ω，R3=20Ω，R4=40Ω，R5=120Ω。请在虚线框内作图表示，并把电路图连完整。
五、计算题（共22分）
22．（10分）如图是某电热水壶的铭牌，假设电热水壶的电阻不变，求：
（1）电热水壶的电阻；
（2）电热水壶正常工作5min消耗的电能；
（3）当电热水壶实际工作电压为110V时，它的实际功率。
23．（12分）如图所示，电源电压为9V且保持不变，,电流表的量程为0～0.6A,电压表的量程为0～3V.
（1）只闭合开关S1.且的滑片在中点时，电压表的示数为3V，求的最大阻值.
（2）只闭合开关S3.且的滑片移到阻值最大处时，灯L正常发光，此时电流表示数为0.15A，求灯L的额定电压.
（3）只闭合开关S2和S4,在电表安全的情况下，求电路的最大总功率.
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、C
3、C
4、B
5、D
6、B
7、D
8、B
9、C
10、D
11、D
12、C
二、填空题（每题5分，共4题，20分）
13、热 低
14、0.2 11
15、 0.01
16、摩擦 导
三、实验题（共12分）
17、A D ② ①
18、 D 保护电路
4.5Ω 温度
19、 滑动变阻器连接了上面两个接线线柱 0.22 0.44 小 2.5 0.625 小灯泡断路 6 0.3 保持不变 15 0.45
四、作图题（共16分）
20、
21、或
五、计算题（共22分）
22、（1）44Ω；（2）3.3×105J；（3）275W。
23、 (1)；(2)3V；(3)5.4W
编号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
1.0
0.5
C
镍铬合金
0.5
1.0
D
锰铜合金
0.5
0.5
产品型号
SWF12P1A﹣150
额定电压U/V
220
额定功率P/W
1100
实验次数
1
2
3
4
5
U/V
I/A
R/Ω
