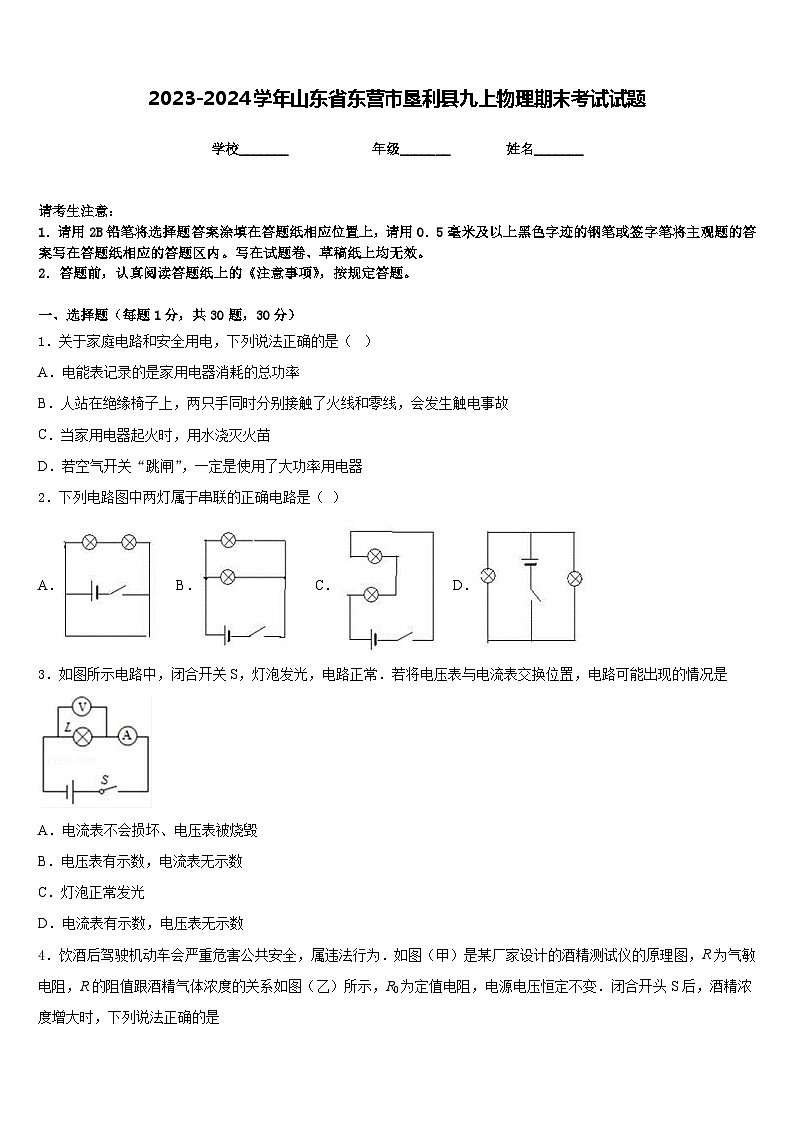

2023-2024学年山东省东营市垦利县九上物理期末考试试题含答案

这是一份2023-2024学年山东省东营市垦利县九上物理期末考试试题含答案，共9页。
学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．关于家庭电路和安全用电，下列说法正确的是（ ）
A．电能表记录的是家用电器消耗的总功率
B．人站在绝缘椅子上，两只手同时分别接触了火线和零线，会发生触电事故
C．当家用电器起火时，用水浇灭火苗
D．若空气开关“跳闸”，一定是使用了大功率用电器
2．下列电路图中两灯属于串联的正确电路是（ ）
A．B．C．D．
3．如图所示电路中，闭合开关S，灯泡发光，电路正常．若将电压表与电流表交换位置，电路可能出现的情况是
A．电流表不会损坏、电压表被烧毁
B．电压表有示数，电流表无示数
C．灯泡正常发光
D．电流表有示数，电压表无示数

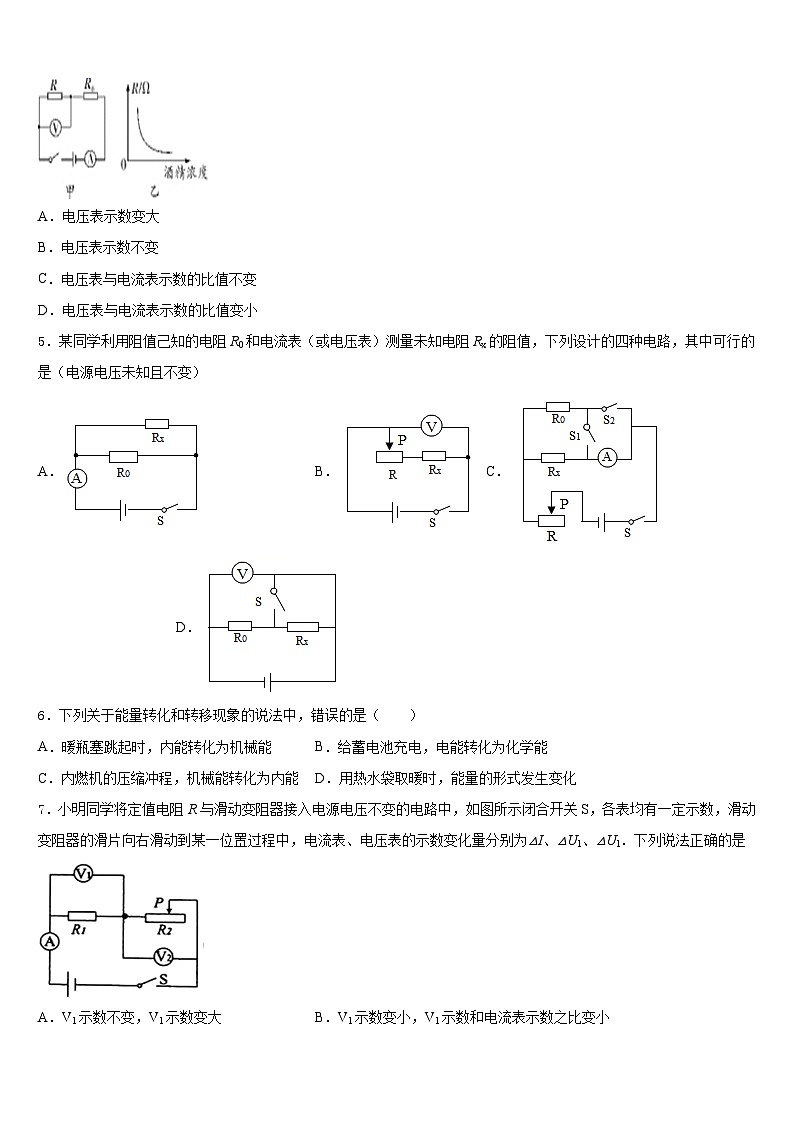

4．饮酒后驾驶机动车会严重危害公共安全，属违法行为．如图（甲）是某厂家设计的酒精测试仪的原理图，R为气敏电阻，R的阻值跟酒精气体浓度的关系如图（乙）所示，R0为定值电阻，电源电压恒定不变．闭合开头S后，酒精浓度增大时，下列说法正确的是
A．电压表示数变大
B．电压表示数不变
C．电压表与电流表示数的比值不变
D．电压表与电流表示数的比值变小
5．某同学利用阻值己知的电阻R0和电流表（或电压表）测量未知电阻Rx的阻值，下列设计的四种电路，其中可行的是（电源电压未知且不变）
A．B．C．D．
6．下列关于能量转化和转移现象的说法中，错误的是（ ）
A．暖瓶塞跳起时，内能转化为机械能B．给蓄电池充电，电能转化为化学能
C．内燃机的压缩冲程，机械能转化为内能D．用热水袋取暖时，能量的形式发生变化
7．小明同学将定值电阻R与滑动变阻器接入电源电压不变的电路中，如图所示闭合开关S，各表均有一定示数，滑动变阻器的滑片向右滑动到某一位置过程中，电流表、电压表的示数变化量分别为△I、△U1、△U1．下列说法正确的是
A．V1示数不变，V1示数变大B．V1示数变小，V1示数和电流表示数之比变小
C．电流表示数变小，△U1和△I之比不变D．电流表示数变小 ，△U1和△I之比变小

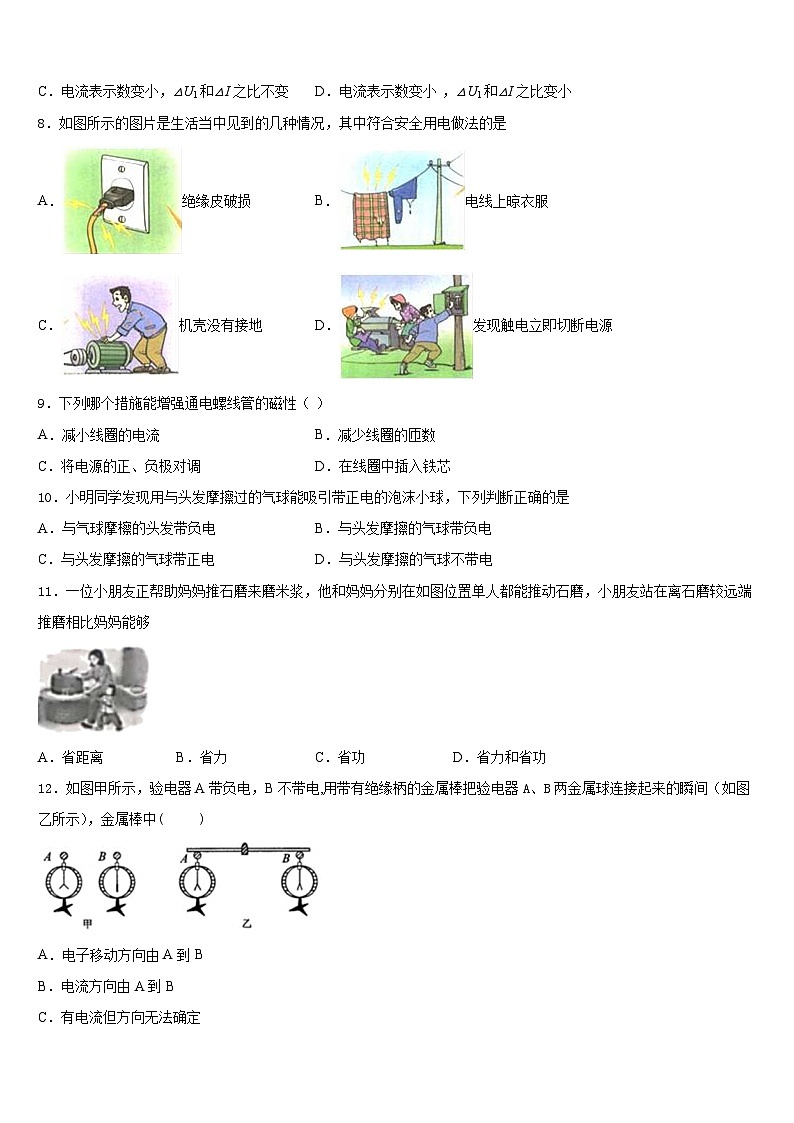

8．如图所示的图片是生活当中见到的几种情况，其中符合安全用电做法的是
A．绝缘皮破损B．电线上晾衣服
C．机壳没有接地D．发现触电立即切断电源
9．下列哪个措施能增强通电螺线管的磁性（ ）
A．减小线圈的电流B．减少线圈的匝数
C．将电源的正、负极对调D．在线圈中插入铁芯
10．小明同学发现用与头发摩擦过的气球能吸引带正电的泡沫小球，下列判断正确的是
A．与气球摩檫的头发带负电B．与头发摩擦的气球带负电
C．与头发摩擦的气球带正电D．与头发摩擦的气球不带电
11．一位小朋友正帮助妈妈推石磨来磨米浆，他和妈妈分别在如图位置单人都能推动石磨，小朋友站在离石磨较远端推磨相比妈妈能够
A．省距离B．省力C．省功D．省力和省功
12．如图甲所示，验电器A带负电，B不带电,用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中( )
A．电子移动方向由A到B
B．电流方向由A到B
C．有电流但方向无法确定
D．始终无电流
二、填空题（每题5分，共4题，20分）
13．小雪利用家中标有“3000r/kw·h”的电能表测量家中电热壶的电功率，当只有电热壶工作时，小雪观察到电能表转动180转，用时3min，则电热壶在这段时间内消耗的电能是__________kW·h,电热壶的电功率是__________。
14．内燃机的一个工作循环由四个冲程组成，一台某型号单红四冲程汽油机的飞轮转速是1200r/min，则汽油机每秒钟对外做功_____次。
15．有一台电动机，额定电压3V，额定电流1A，电动机线圈电阻0.5Ω。这台电动机正常工作1min，消耗的电能为_______J。产生的热量为_______J，输出的机械能为_______J。
16．如图所示的电路中R1＝15Ω，R2＝20Ω．闭合开关后电流表的示数为0.3A．则通过R1的电流是_____A；通电5min，R2消耗的电能是_____J。
三、实验题（共12分）
17．（4分）为了“探究不同物质的吸热能力与物质种类的关系”，小亮选用两个规格相同的烧杯，加入初温相同、______相同的水和食用油，选用两个规格相同的电加热器加热水和食用油，用两个相同的温度计测量水和食用油的温度，实验装置如甲图所示，除了图中所给实验器材外，还需要补充一个测量器材是_________。如乙图所示是小亮根据实验数据绘制的水和食用油的温度随时间变化的图像。
（1）在实验中一般用控制_________相同的方法，来保证水和食用油吸收的热量相同，通过比较它们_________来比较水和食用油吸热能力的差异。
（2）根据图乙可以判断：在此实验中，如果要使水和食用油最后温度相同，就需要给_________加热更长的时间，此过程中水吸收的热量_________（选填“大于”、“等于”或“小于”）食用油吸收的热量。
18．（4分）小明同学在探究“电流通过导体产生热的多少与什么因素有关”时采用了如图所示的实验装置．请仔细观察甲、乙两图。
（1）实验中通过观察两个U形管中__________的变化来比较电流通过电阻丝产生的热量的多少。
（2）你认为甲图所示的装置是用来研究电流通过电阻丝产生的热量与_______的关系。
（3）由乙图所示的实验现象可以得到的结论是在_____、_____相同的情况下，通过电阻的________越大，电阻产生的热量越多。
（4）该实验采取的探究方法是_______________法。
（5）在家用电热水壶烧同一壶开水时,若通电时间不够长,水就不能烧开,是因为电流通过导体产生热量多少与_______有关。
19．（4分）为验证“在电阻相同、通电时间相同的情况下，通过电阻的电流越大，这个电阻产生的热量越多”，某学将烧瓶内装上一定质量的煤油，将阻值不变的电阻丝R浸没在煤油中，并插好温度计，再将此装置连入实验电路中，如图所示。
（1）该实验设计可以通过煤油的__________(选填“温度”或“温度变化”)表示电流通过电阻丝产生热量的多少。
（2）该实验需要的测量工具有温度计、电流表和_______________。
（3）请在方框内画出实验数据记录表格。
（________）
（4）实验中，该同学发现在开关闭合后的较长时间内，电流表一直有明显的示数，但温度计示数始终无变化。用电压表检查电路时发现电阻丝R两端电压为零，从而可以判断电路故障是:__________。
四、作图题（共16分）
20．（8分）请在图中完成平面镜的入射光线和反射光线。
（____）
21．（8分）在图中标出磁感线的方向及小磁针的N极．
五、计算题（共22分）
22．（10分）如图甲是小红家里具有加热和保温功能的电热饮水机，其电路图如图乙所示，S1为温控开关，额定电压为220V，加热功率为500W．保温功率为60W．R1、R2均为加热电阻丝（假设电阻不变），请解答下列问题：
（1）电阻丝R1的阻值是多少？
（2）某一次小红家中只使用了饮水机，在加热状态下她观察到电能表上的指示灯在5分钟内闪烁了54次，她家电能表上标有“1600imp/kW•h”的字样，此时，饮水机的实际功率和实际电压是多少？
23．（12分）在物理综合实践活动中，小明和小亮合作测量电磁灶的加热效率．他们关闭家中的其他用电器，只让电磁灶接入电路中烧水，水的质量为2kg．小明负责观察电能表(如图)，小亮负责用温度计测量水的温度．5min电能表上的转盘转了200r，水的温度恰好升高了50℃．求解下列问题：
(1)水吸收的热量是多少？[]
(2)电磁灶的实际功率是多少？
(3)电磁灶烧水的效率是多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、C
3、B
4、D
5、C
6、D
7、C
8、D
9、D
10、B
11、B
12、A
二、填空题（每题5分，共4题，20分）
13、0.06 1200W或1.2kW
14、10
15、180 30 150
16、0.4 540
三、实验题（共12分）
17、质量 秒表 加热时间 升高的温度 水 大于
18、液面高度 电阻 电阻 通电时间 电流 控制变量 通电时间
19、温度变化 秒表
R短路
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）110Ω；（2）405W， 198V。
23、4.2×105J 2000W 70%
次数
电流I/A
通电时间t/min
初始温度t/℃
后来温度t/℃
1
2
3
