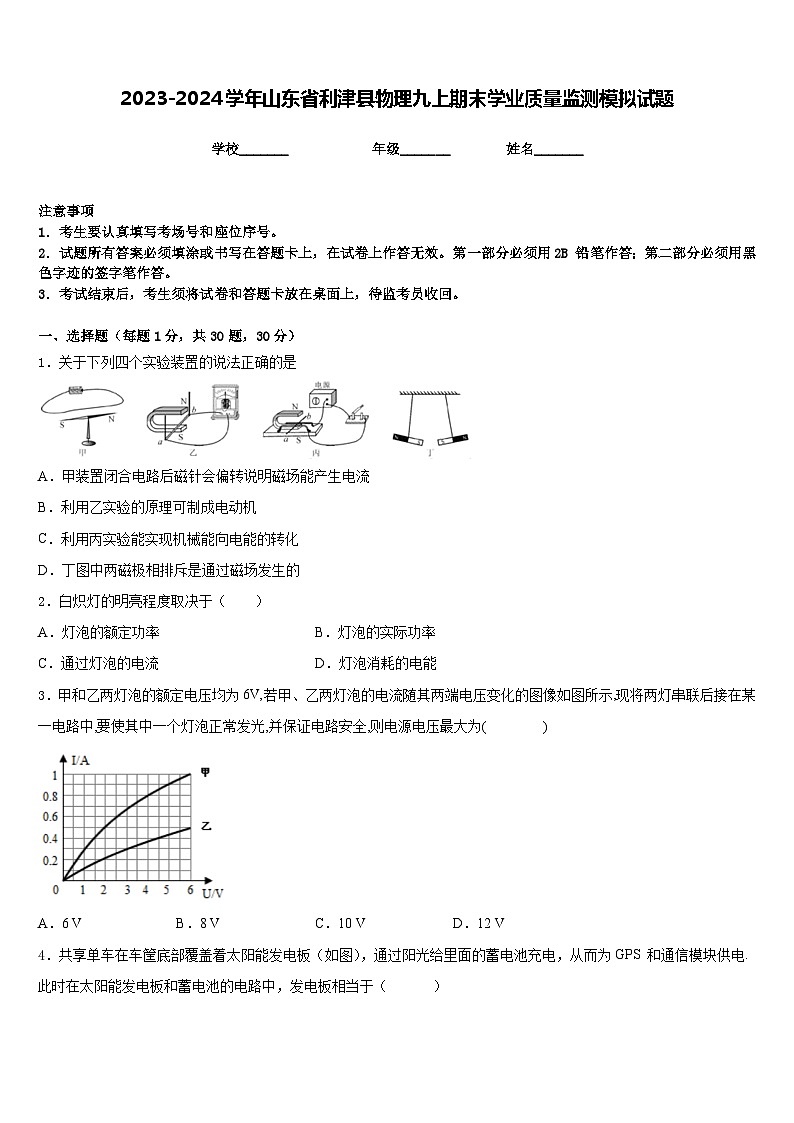

2023-2024学年山东省利津县物理九上期末学业质量监测模拟试题含答案

这是一份2023-2024学年山东省利津县物理九上期末学业质量监测模拟试题含答案，共10页。试卷主要包含了考生要认真填写考场号和座位序号，下列说法中，符合生活实际的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．关于下列四个实验装置的说法正确的是
A．甲装置闭合电路后磁针会偏转说明磁场能产生电流
B．利用乙实验的原理可制成电动机
C．利用丙实验能实现机械能向电能的转化
D．丁图中两磁极相排斥是通过磁场发生的
2．白炽灯的明亮程度取决于（ ）
A．灯泡的额定功率B．灯泡的实际功率
C．通过灯泡的电流D．灯泡消耗的电能
3．甲和乙两灯泡的额定电压均为6V,若甲、乙两灯泡的电流随其两端电压变化的图像如图所示,现将两灯串联后接在某一电路中,要使其中一个灯泡正常发光,并保证电路安全,则电源电压最大为( )
A．6 VB．8 VC．10 VD．12 V

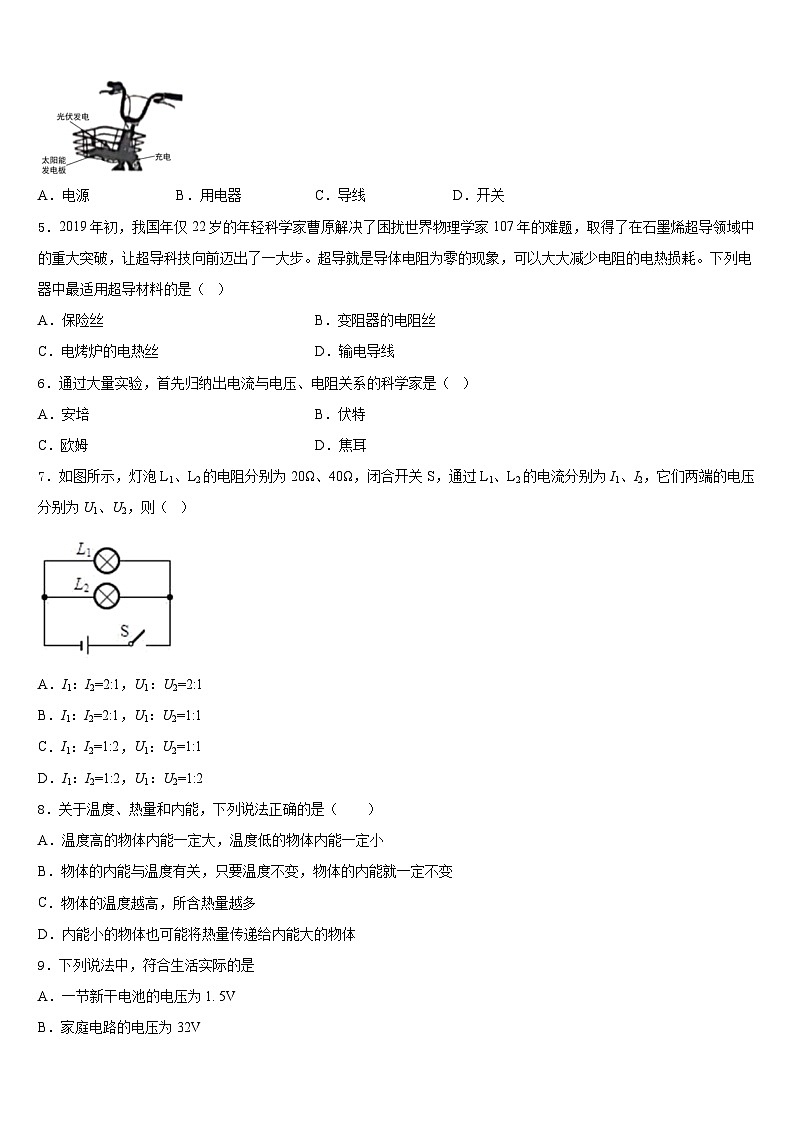

4．共享单车在车筐底部覆盖着太阳能发电板（如图），通过阳光给里面的蓄电池充电，从而为GPS 和通信模块供电. 此时在太阳能发电板和蓄电池的电路中，发电板相当于（ ）
A．电源B．用电器C．导线D．开关
5．2019年初，我国年仅22岁的年轻科学家曹原解决了困扰世界物理学家107年的难题，取得了在石墨烯超导领域中的重大突破，让超导科技向前迈出了一大步。超导就是导体电阻为零的现象，可以大大减少电阻的电热损耗。下列电器中最适用超导材料的是（ ）
A．保险丝B．变阻器的电阻丝
C．电烤炉的电热丝D．输电导线
6．通过大量实验，首先归纳出电流与电压、电阻关系的科学家是（ ）
A．安培B．伏特
C．欧姆D．焦耳
7．如图所示，灯泡L1、L2的电阻分别为20Ω、40Ω，闭合开关S，通过L1、L2的电流分别为I1、I2，它们两端的电压分别为U1、U2，则（ ）
A．I1：I2=2:1，U1：U2=2:1
B．I1：I2=2:1，U1：U2=1:1
C．I1：I2=1:2，U1：U2=1:1
D．I1：I2=1:2，U1：U2=1:2
8．关于温度、热量和内能，下列说法正确的是（ ）
A．温度高的物体内能一定大，温度低的物体内能一定小
B．物体的内能与温度有关，只要温度不变，物体的内能就一定不变
C．物体的温度越高，所含热量越多
D．内能小的物体也可能将热量传递给内能大的物体

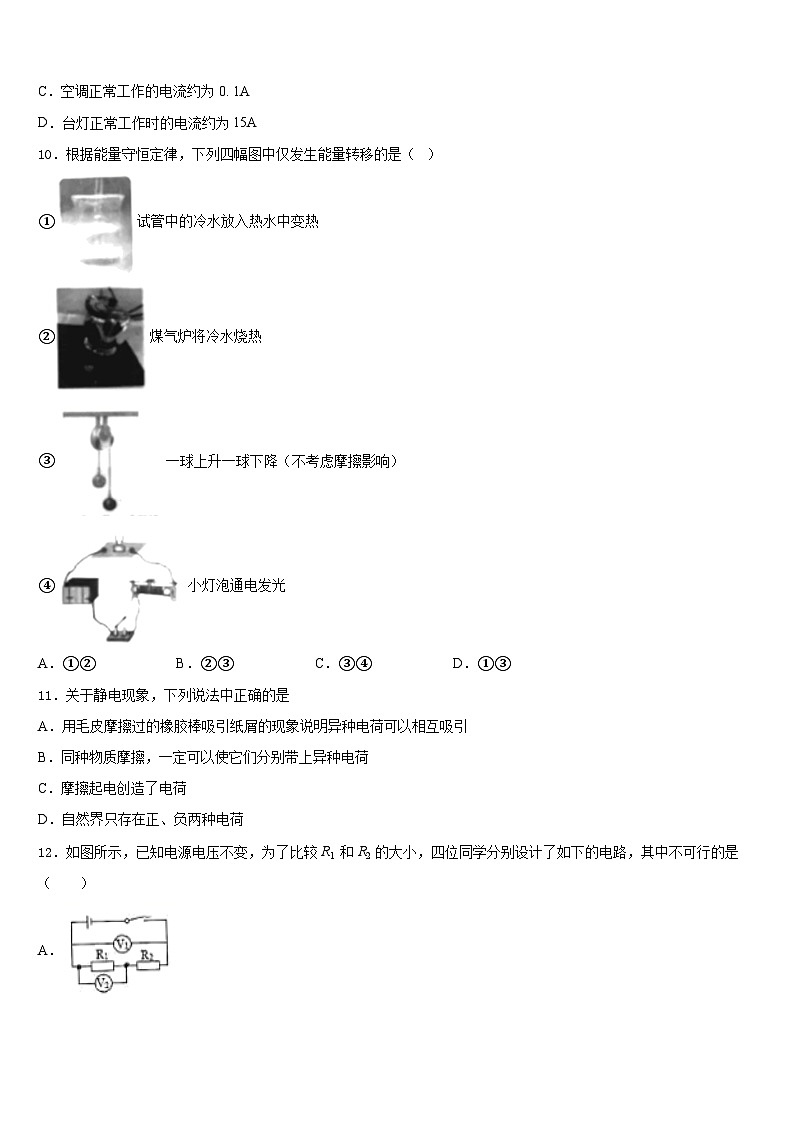

9．下列说法中，符合生活实际的是
A．一节新干电池的电压为1. 5V
B．家庭电路的电压为32V
C．空调正常工作的电流约为0. 1A
D．台灯正常工作时的电流约为15A
10．根据能量守恒定律，下列四幅图中仅发生能量转移的是（ ）
①试管中的冷水放入热水中变热
②煤气炉将冷水烧热
③一球上升一球下降（不考虑摩擦影响）
④小灯泡通电发光
A．①②B．②③C．③④D．①③
11．关于静电现象，下列说法中正确的是
A．用毛皮摩擦过的橡胶棒吸引纸屑的现象说明异种电荷可以相互吸引
B．同种物质摩擦，一定可以使它们分别带上异种电荷
C．摩擦起电创造了电荷
D．自然界只存在正、负两种电荷
12．如图所示，已知电源电压不变，为了比较R1 和R2 的大小，四位同学分别设计了如下的电路，其中不可行的是（ ）
A．
B．
C．
D．
二、填空题（每题5分，共4题，20分）
13．对人体安全的电压是不高于_____的电压；图中电阻箱的读数是____。
14．世界自然基金会倡导的“地球一小时活动”是通过关灯的方式减少通电____来减少消耗的电能；用新型的节能LED灯代替白炽灯照明是通过减少用电器____来减少消耗的电能．
15．月初，小夏观察到自家电能表的示数为，月末的示数如图所示，按0.5元/（）的电价计费，她家本月应付电费_____元；当她家只有空调正常工作时，电能表在1min内转过了90转，则她家空调的电功率为_____W。
16．在“测定物质的密度”实验中，实验原理是______，实验需要的主要测量工具有天平和_________，实验时采用多次测量是为了______．“探究导体的电流与电压关系”实验中，采用多次测量是为了______．
三、实验题（共12分）
17．（4分）在探究“电动机为什么会转动”的实验中：
（1）如图，将一根导体置于蹄形磁铁的两极之间，未闭合开关前，导体静止不动，闭合开关后，导体运动，说明磁场对________有力的作用。
（2）保持磁场方向不变，改变导体中的电流方向，导体的运动方向________（“不变”或“改变”）。
（3）通电后导体AB运动的过程中，是把电能转化为________能的过程。
（4）如果将电源换成________，可以探究电磁感应现象。
18．（4分）如图甲所示是“探究不同物质吸热能力”的实验装置，小华用两个相同的烧杯分别装入质量相等的A和B两种液体，用相同的装置加热。
(1)实验中使用玻璃棒的目的是________________。
(2)两种物质吸收热量的多少可通过____________(选填“液体升高的温度”或“加热时间”)比较。
(3)根据实验数据绘制的温度与时间的关系图象如图乙所示，分析图象可知：质量相等的A和B两种液体，在升高相同温度时，__________（选填“A”或“B”）吸收的热量较多。
(4)冬天，小华想自制一个暖手袋，若只能从A或B中选一种装入暖手袋中作为供热物质，则应选择_____ （选填“A”或“B”）。
19．（4分）在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω。
（1）连接电路时开关应__________（断开/闭合）。
（2）将电路连接完整。
（_____________）
（3）闭合开关前，图甲中滑动变阻器的滑片P应位于________（选填“A”或“B”）端。
（4）小叶同学闭合开关，移动滑片P到某一点时，电压表示数（如图乙）为 ______V，若他想测量小灯泡的额定功率，应将图甲中滑片P向________（选填“A”或“B”）端移动，使电压表的示数为2.5V。
（5）小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I－U图像，根据图像信息，可计算出小灯泡的额定功率是________W。
（6）小勇同学在实验中连接好电路，闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，电压表有较大示数，电流表无示数，原因可能是_________。
（7）若有一只额定电压为2.5V的小灯泡两端实际电压为1.5V时，电流表的示数如图丁所示，小灯泡的额定功率可能是（_______________）
A．0.75W B．1.05W C．1.25W D．1.35 W
四、作图题（共16分）
20．（8分）按如图（a）所示的电路图，将图（b）中各元件连接起来（用笔画线表示导线）。
（____________）
21．（8分）（1）如图所示，根据实物图，在虚框内画出相应的电路图。
（______________）
（2）如图所示，根据小磁针稳定时的指向，画出通电螺线管的绕线方法。
（____________）
（3）如图所示，请用笔画线代替导线将电灯和开关正确连入电路。
（____________）
五、计算题（共22分）
22．（10分）如图所示，R0=5Ω，灯泡L标有“4.5V 1.5W”字样，滑动变阻器R的最大阻值为20Ω，电流表的量程是0~0.6A，电压表的量程是0~3V。只闭合S1，灯泡L恰好正常发光，求：
(1)灯泡正常发光时的电阻；
(2)只闭合S2，变阻器的滑片P处于中点，电阻R0消耗的电功率；
23．（12分）如图所示的电路中，电源电压为30V，电阻R1为15Ω．同时闭合开关S1、S2时，电流表的示数为2.5A．求：
（1）电路的总电阻；
（2）电阻R2的电功率。
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、B
3、B
4、A
5、D
6、C
7、B
8、D
9、A
10、D
11、D
12、D
二、填空题（每题5分，共4题，20分）
13、36 2308
14、时间 电功率
15、75 1500
16、 量筒 减小误差 归纳得到普遍规律
三、实验题（共12分）
17、通电导体 改变 机械 灵敏电流计
18、使液体受热均匀 加热时间 A A
19、断开 A 2.2 B 0.5 灯泡断路 C
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)13.5Ω；(2)0.45W
23、（1）12Ω；（2）15W。
