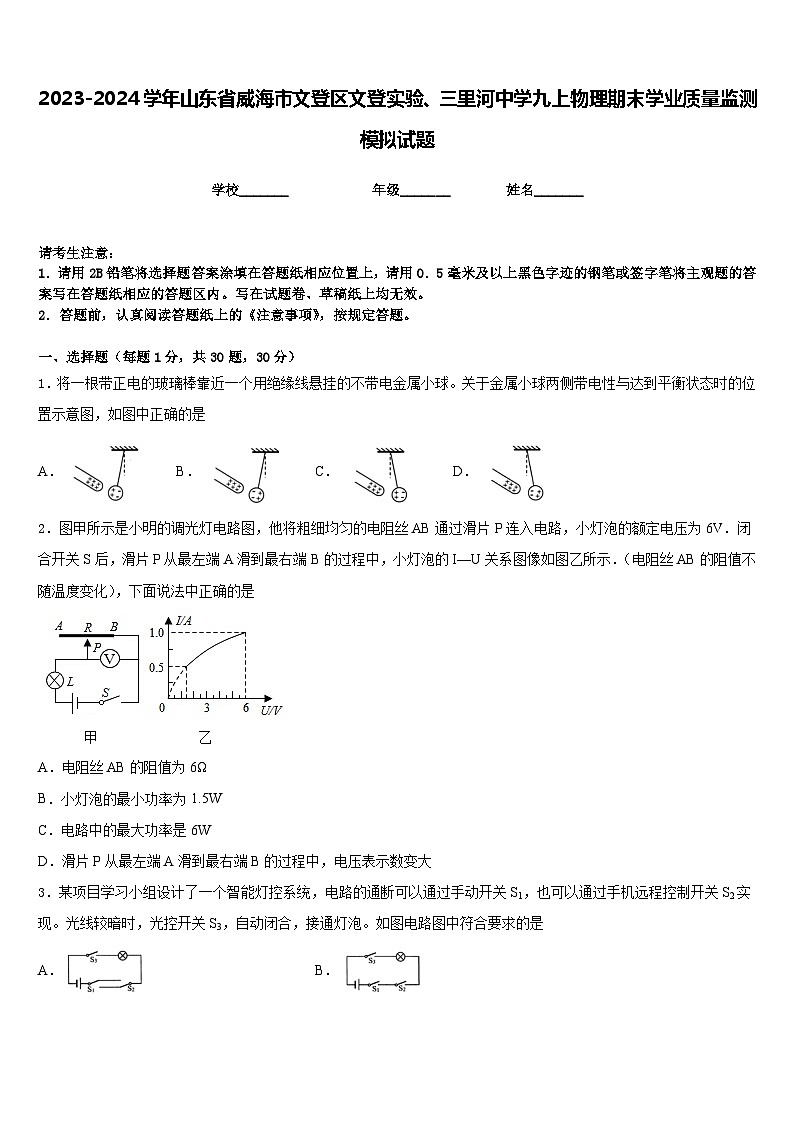

2023-2024学年山东省威海市文登区文登实验、三里河中学九上物理期末学业质量监测模拟试题含答案

这是一份2023-2024学年山东省威海市文登区文登实验、三里河中学九上物理期末学业质量监测模拟试题含答案，共9页。

学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．将一根带正电的玻璃棒靠近一个用绝缘线悬挂的不带电金属小球。关于金属小球两侧带电性与达到平衡状态时的位置示意图，如图中正确的是
A．B．C．D．
2．图甲所示是小明的调光灯电路图，他将粗细均匀的电阻丝AB通过滑片P连入电路，小灯泡的额定电压为6V．闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I—U关系图像如图乙所示．（电阻丝AB的阻值不随温度变化），下面说法中正确的是
A．电阻丝AB的阻值为6Ω
B．小灯泡的最小功率为1.5W
C．电路中的最大功率是6W
D．滑片P从最左端A滑到最右端B的过程中，电压表示数变大
3．某项目学习小组设计了一个智能灯控系统，电路的通断可以通过手动开关S1，也可以通过手机远程控制开关S2实现。光线较暗时，光控开关S3，自动闭合，接通灯泡。如图电路图中符合要求的是
A．B．
C．D．

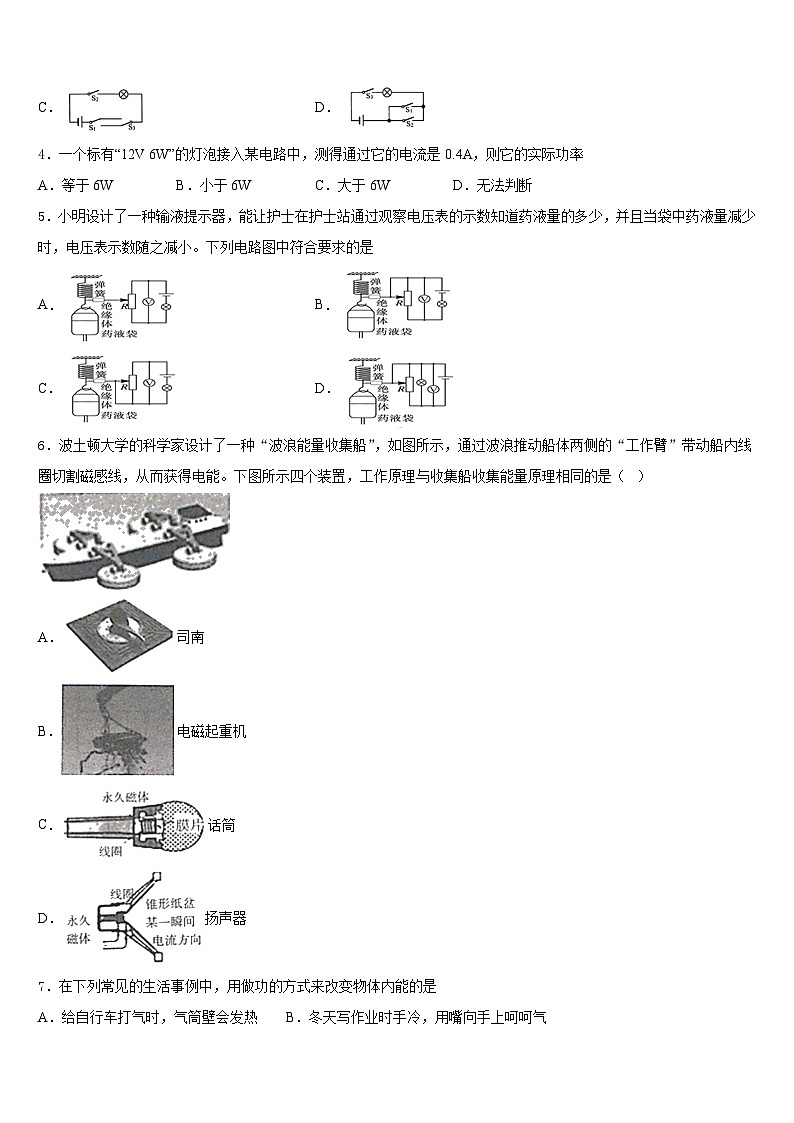

4．一个标有“12V 6W”的灯泡接入某电路中，测得通过它的电流是0.4A，则它的实际功率
A．等于6WB．小于6WC．大于6WD．无法判断
5．小明设计了一种输液提示器，能让护士在护士站通过观察电压表的示数知道药液量的多少，并且当袋中药液量减少时，电压表示数随之减小。下列电路图中符合要求的是
A．B．
C．D．
6．波土顿大学的科学家设计了一种“波浪能量收集船”，如图所示，通过波浪推动船体两侧的“工作臂”带动船内线圈切割磁感线，从而获得电能。下图所示四个装置，工作原理与收集船收集能量原理相同的是（ ）
A．司南
B．电磁起重机
C．话筒
D．扬声器
7．在下列常见的生活事例中，用做功的方式来改变物体内能的是
A．给自行车打气时，气筒壁会发热 B．冬天写作业时手冷，用嘴向手上呵呵气
C．喝很热的茶时，先向水面上吹吹气 D．阳光下，太阳能热水器中的水温升高

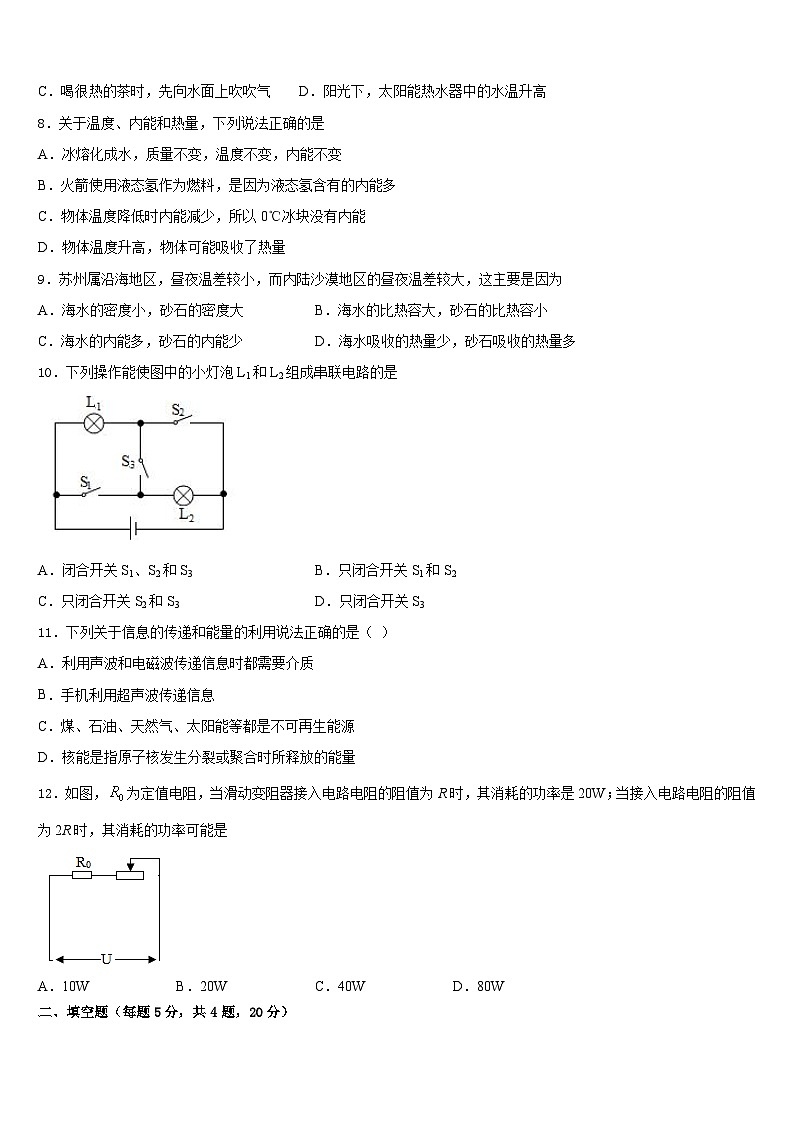

8．关于温度、内能和热量，下列说法正确的是
A．冰熔化成水，质量不变，温度不变，内能不变
B．火箭使用液态氢作为燃料，是因为液态氢含有的内能多
C．物体温度降低时内能减少，所以0℃冰块没有内能
D．物体温度升高，物体可能吸收了热量
9．苏州属沿海地区，昼夜温差较小，而内陆沙漠地区的昼夜温差较大，这主要是因为
A．海水的密度小，砂石的密度大 B．海水的比热容大，砂石的比热容小
C．海水的内能多，砂石的内能少 D．海水吸收的热量少，砂石吸收的热量多
10．下列操作能使图中的小灯泡L1和L2组成串联电路的是
A．闭合开关S1、S2和S3B．只闭合开关S1和S2
C．只闭合开关S2和S3D．只闭合开关S3
11．下列关于信息的传递和能量的利用说法正确的是（ ）
A．利用声波和电磁波传递信息时都需要介质
B．手机利用超声波传递信息
C．煤、石油、天然气、太阳能等都是不可再生能源
D．核能是指原子核发生分裂或聚合时所释放的能量
12．如图，为定值电阻，当滑动变阻器接入电路电阻的阻值为R时，其消耗的功率是20W；当接入电路电阻的阻值为2R时，其消耗的功率可能是
A．10WB．20WC．40WD．80W
二、填空题（每题5分，共4题，20分）
13．如图甲所示电路，标有“6V 3W”，标有“3V 3W”，闭合开关后，两灯均发光，两电压表示数之比__________；如图乙所示电路，若将此两灯并联后接入3V电路中，则、两灯的实际功率之比__________。（不计温度对灯丝电阻的影响）
14．如图所示是某车间自动除尘装置的简化电路图。空气中尘埃量较少时，光源发出来的光被挡板挡住了。当空气中尘埃量达到一定值时，由于尘埃的反射，部分光越过挡板射到光电阻上，光敏电阻的阻值______，电路中的电流增大，电磁铁的磁性______，在衔铁的作用下，开启自动除尘模式。若图中a、b一个是除尘器，一个是指示灯，则______是除尘器。

15．邻居家油炸咸鱼时会闻到浓浓的香味，因为温度越高，分子的热运动_________，咸鱼放入油锅里是通过_________迅速地升温而炸熟（填写改变内能的途径）；小林家最近开通了天然气，细心的他发现同样条件下烧开同一壶水比过去用液化气所用时间短了，这主要是由于两种燃料的_________不同。
16．某段金属导体两端电压为4V时，通过的电流是0.2A；当通过该导体的电流为0.3A时，导体的电阻为_____Ω，该导体两端电压为_____V；当通过该导体电流为0时，导体的电阻为_____Ω。
三、实验题（共12分）
17．（4分）小明、小红和小亮在做“探究影响导体的电阻大小因素”实验时，作出了如下猜想：
猜想一：导体的电阻可能与导体的长度有关；
猜想二：导体的电阻可能与导体的横截面积有关；
猜想三：导体的电阻可能与导体的材料有关。
实验室提供了4根电阻丝，其规格、材料如表所示：
（1）如图所示电路，闭合开关后，在M、N之间分别接上不同导体，通过观察相关现象来比较导体电阻大小，小明、小红和小亮对图中的电路设计提出了自己的观点：
小明认为：电流表是多余的，观察灯泡的亮度就可以判断导体电阻的大小；
小红认为：灯泡是多余的，根据电流表示数的变化就可以判断导体电阻的大小；
小亮认为：灯泡和电流表同时使用更好，因为灯泡可以保护电路，从而防止烧坏电流表。
你赞同_____（填“小明”“小红”或“小亮”）的观点。
（2）为了验证猜想二，可依次把M、N跟电阻丝_____（填字母编号）的两端相连，闭合开关，记下电流表的示数，分析比较这两根电阻丝电阻的大小。
（3）依次把M、N跟电阻丝A、B的两端连接，闭合开关，电流表的示数不同，分析比较A、B两根电阻丝电阻的大小，可探究电阻跟_____的关系，其结论是：当导体的材料和横截面积相同时，导体越长电阻_____。
（4）小丽在探究同样的课题时，手边只有一根电阻丝，那么，她利用这根电阻丝和上述电路，不能够完成猜想_____（填“一”“二”或“三”）的实验验证。
（5）以上方法在研究物理问题时经常用到，被称为_____法。
18．（4分）在测量小灯泡电功率的实验中，电源电压为4.5V，小灯泡的额定电压为2.5V，小灯泡正常发光时的电阻约为10Ω。
（1）小宇同学闭合开关，移动滑片P到某一位置时，电压表示数（如图所示）为_____V，若他想测量小灯泡的额定功率，应将如图甲中滑动变阻器的滑片P向_____（选填“左”或“右”）端移动，使电压表的示数为_____V。
（2）小宇同学继续移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图所示的I﹣U关系如图象，根据图象信息，可计算出小灯泡的额定功率是_____W。
（3）小叶同学按同一电路连接好最后一根导线，灯泡立即发出明亮耀眼的光，并很快熄灭，检查后发现连线正确，请你找出她在实验中两个操作不当之处是：①_____；②_____。
19．（4分）现有一个阻值为20Ω的定值电阻R0，一个电压约为15V的电源，一个量程为0~1A 的电流表，一个单刀双掷开关及导线若干；请你利用上述器材设计实验，测出约为10Ω的未知电阻Rx的阻值，要求：
(1)画出实验电路图；
(2)写出主要的实验步骤和需要测量的物理量；
(3)写出待测电阻Rx的数学表达式（用已知量和测量量表示）。
四、作图题（共16分）
20．（8分）请在如图所示的家庭电路中，以笔画线代替导线，将各元件正确接入电路，其中三孔插座带保险盒．
（____________）
21．（8分）如图所示，请用笔画线代替导线将电路连接起来，要求：开关控制整个电路，L1与L2并联，电流表测L1的电流，电压表测L2的电压，变阻器控制L2的亮度，且滑片P向右移时灯泡变暗。
（_____）
五、计算题（共22分）
22．（10分）甲、乙两地相距40km，在甲、乙两地之间沿直线架设了两条输电线，已知每条输电线每千米的电阻为0.2Ω．现输电线在某处发生了短路，为确定短路位置，枪修员进行了如下操作：在甲地利用电源（电压恒为6v）、定值电阻R（阻值为20Ω）、电压表（量程为0～3V）以及开关等与输电线组成了一个检测电路（如图所示，电压表未画出）：闭合开关后，电压表示数为2V；解答如下问题：
（1）根据题意判定电压表的连接位置，将它接入检测电路；
（2）计算出短路位置离甲地的距离．
23．（12分）如图所示，电源电压U保持不变，定值电阻R1的阻值是30Ω，滑动变阻器R2的最大阻值为50Ω，当S、S1闭合，S2断开时，电流表示数为0.2A，当S、S2闭合，S1断开，且滑片P在b端时，电流表示数为0.1A．（不考虑温度对灯泡电阻的影响），求：
（1）电源电压U；
（2）灯泡的阻值；
（3）电路中消耗的最大总功率与最小总功率之比．
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、C
3、D
4、B
5、C
6、C
7、A
8、D
9、B
10、D
11、D
12、B
二、填空题（每题5分，共4题，20分）
13、
14、减小 增强 b
15、越剧烈 热传递 热值
16、20 6 20
三、实验题（共12分）
17、小亮 A、C 长度 越大 三 控制变量
18、1.8 右 2.5 0.5 连接电路时开关没有断开 连接电路时滑片没有置于最大阻值处
19、 (1)(2)详见解析；(3)
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、甲地；25
23、（1）U＝6V；（2）10Ω；（3）8：1
编号
材料
长度（m）
横截面积（mm2）
A
镍铬合金
0.25
1.0
B
镍铬合金
0.50
1.0
C
镍铬合金
0.25
2.0
D
锰铜合金
0.25
1.0
