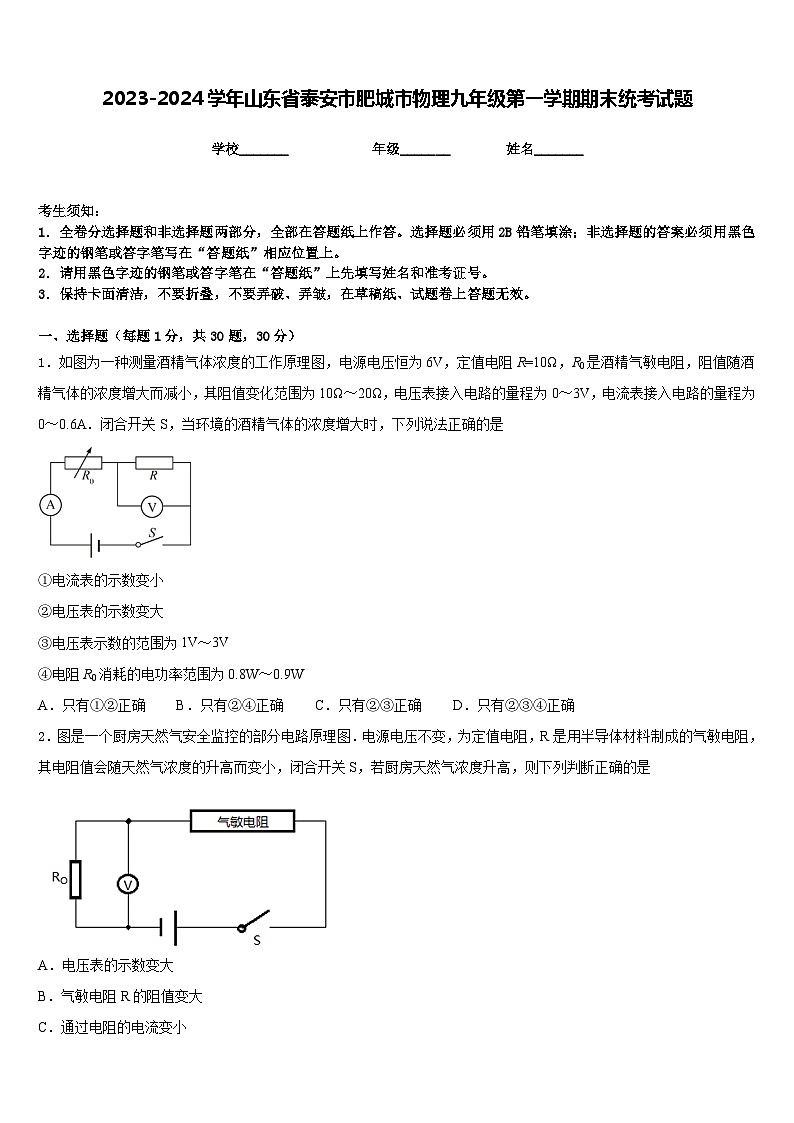

2023-2024学年山东省泰安市肥城市物理九年级第一学期期末统考试题含答案

这是一份2023-2024学年山东省泰安市肥城市物理九年级第一学期期末统考试题含答案，共9页。

学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．如图为一种测量酒精气体浓度的工作原理图，电源电压恒为6V，定值电阻R=10Ω，R0是酒精气敏电阻，阻值随酒精气体的浓度增大而减小，其阻值变化范围为10Ω～20Ω，电压表接入电路的量程为0～3V，电流表接入电路的量程为0～0.6A．闭合开关S，当环境的酒精气体的浓度增大时，下列说法正确的是
①电流表的示数变小
②电压表的示数变大
③电压表示数的范围为1V～3V
④电阻R0消耗的电功率范围为0.8W～0.9W
A．只有①②正确B．只有②④正确C．只有②③正确D．只有②③④正确
2．图是一个厨房天然气安全监控的部分电路原理图．电源电压不变，为定值电阻，R是用半导体材料制成的气敏电阻，其电阻值会随天然气浓度的升高而变小，闭合开关S，若厨房天然气浓度升高，则下列判断正确的是
A．电压表的示数变大
B．气敏电阻R的阻值变大
C．通过电阻的电流变小
D．气敏电阻R两端电压变大

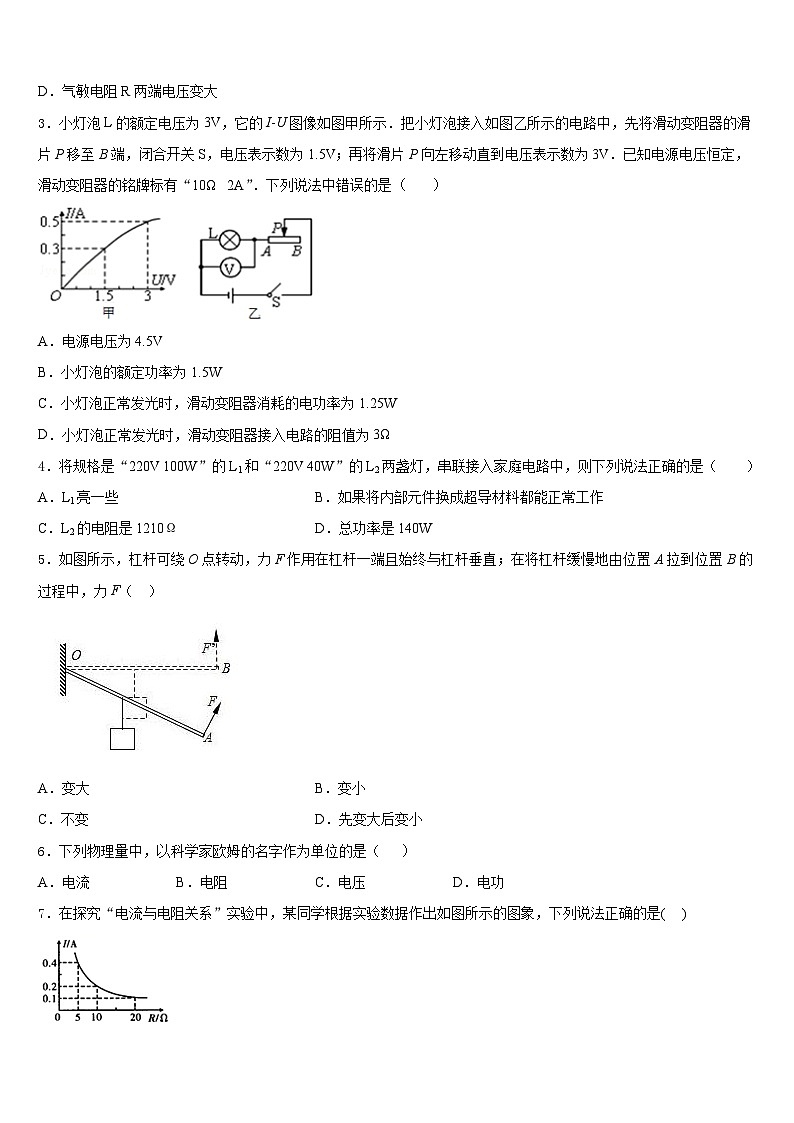

3．小灯泡L的额定电压为3V，它的I-U图像如图甲所示．把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P移至B端，闭合开关S，电压表示数为1.5V；再将滑片P向左移动直到电压表示数为3V．已知电源电压恒定，滑动变阻器的铭牌标有“10Ω 2A”．下列说法中错误的是（ ）
A．电源电压为4.5V
B．小灯泡的额定功率为1.5W
C．小灯泡正常发光时，滑动变阻器消耗的电功率为1.25W
D．小灯泡正常发光时，滑动变阻器接入电路的阻值为3Ω
4．将规格是“220V 100W”的L1和“220V 40W”的L2两盏灯，串联接入家庭电路中，则下列说法正确的是（ ）
A．L1亮一些B．如果将内部元件换成超导材料都能正常工作
C．L2的电阻是1210ΩD．总功率是140W
5．如图所示，杠杆可绕O点转动，力F作用在杠杆一端且始终与杠杆垂直；在将杠杆缓慢地由位置A拉到位置B的过程中，力F（ ）
A．变大B．变小
C．不变D．先变大后变小
6．下列物理量中，以科学家欧姆的名字作为单位的是（ ）
A．电流B．电阻C．电压D．电功

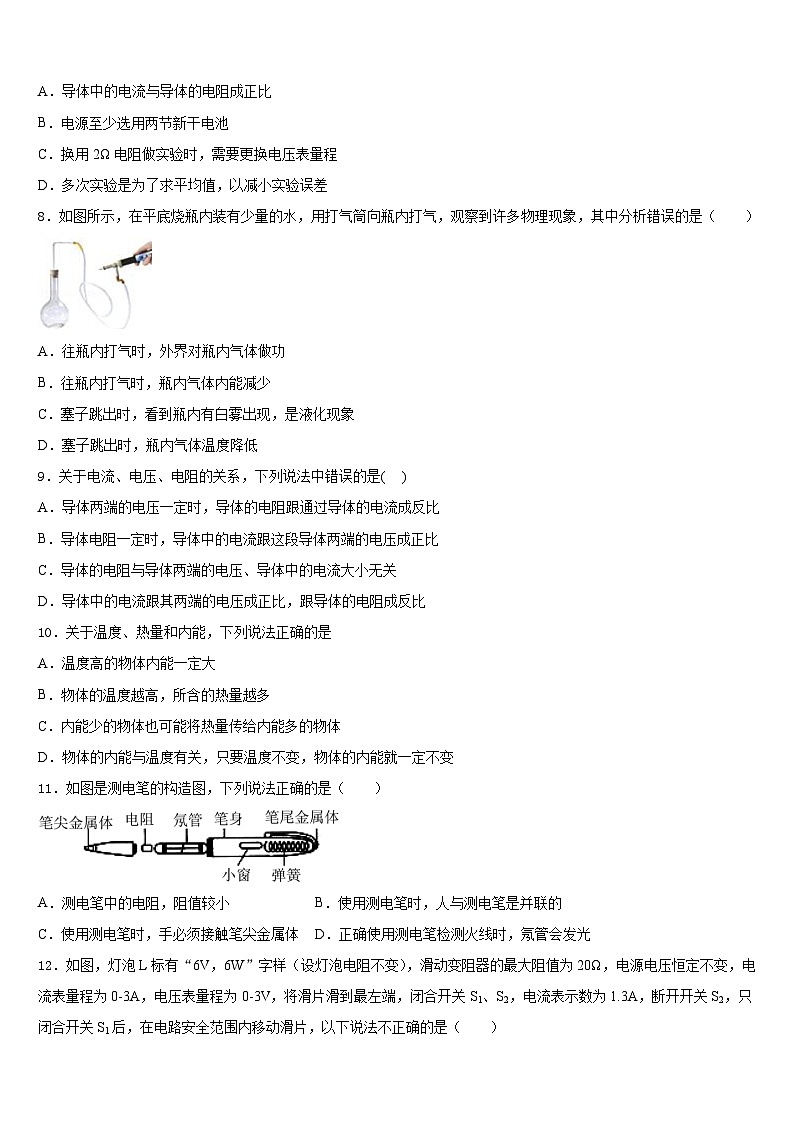

7．在探究“电流与电阻关系”实验中，某同学根据实验数据作出如图所示的图象，下列说法正确的是( )
A．导体中的电流与导体的电阻成正比
B．电源至少选用两节新干电池
C．换用2Ω电阻做实验时，需要更换电压表量程
D．多次实验是为了求平均值，以减小实验误差
8．如图所示，在平底烧瓶内装有少量的水，用打气筒向瓶内打气，观察到许多物理现象，其中分析错误的是（ ）
A．往瓶内打气时，外界对瓶内气体做功
B．往瓶内打气时，瓶内气体内能减少
C．塞子跳出时，看到瓶内有白雾出现，是液化现象
D．塞子跳出时，瓶内气体温度降低
9．关于电流、电压、电阻的关系，下列说法中错误的是( )
A．导体两端的电压一定时，导体的电阻跟通过导体的电流成反比
B．导体电阻一定时，导体中的电流跟这段导体两端的电压成正比
C．导体的电阻与导体两端的电压、导体中的电流大小无关
D．导体中的电流跟其两端的电压成正比，跟导体的电阻成反比
10．关于温度、热量和内能，下列说法正确的是
A．温度高的物体内能一定大
B．物体的温度越高，所含的热量越多
C．内能少的物体也可能将热量传给内能多的物体
D．物体的内能与温度有关，只要温度不变，物体的内能就一定不变
11．如图是测电笔的构造图，下列说法正确的是（ ）
A．测电笔中的电阻，阻值较小B．使用测电笔时，人与测电笔是并联的
C．使用测电笔时，手必须接触笔尖金属体D．正确使用测电笔检测火线时，氖管会发光
12．如图，灯泡L标有“6V，6W”字样（设灯泡电阻不变），滑动变阻器的最大阻值为20Ω，电源电压恒定不变，电流表量程为0-3A，电压表量程为0-3V，将滑片滑到最左端，闭合开关S1、S2，电流表示数为1.3A，断开开关S2，只闭合开关S1后，在电路安全范围内移动滑片，以下说法不正确的是（ ）
A．该电源电压为6V
B．滑动变阻器的最大功率为1.5W
C．滑动变阻器的调节范围为0~6Ω
D．滑片向左滑的过程中，电压表V的示数与电流表A的示数的乘积可能变大
二、填空题（每题5分，共4题，20分）
13．为保证安全用电，家庭电路中控制照明灯的开关应该接在_____（选填“火线”或“零线”）和照明灯之间。
14．用天然气烧水，水烧开后，壶盖不断向上跳动，此过程中能量转化与四冲程汽油机的_____冲程的能量转化相同；若天然气完全燃烧放出的热量有50%被水吸收，在标准大气压下把5kg的水从20℃加热至沸腾，需完全燃烧_____m3天然气。（c水=4.2×103J/（kg•℃），q天然气=4×107J/m3）
15．某电动机标有“220V 1100W”字样，电阻为4Ω。这台电动机正常工作1min，产生的热量为_________J；10s内该电动机消耗的电能为_________J，电动机效率为_________%（效率精确到0.1%）。
16．如图甲所示，电源电压恒定，R0为定值电阻，将滑动变阻器的滑片从a端滑到b端的过程中，电压表示数U与电流表示数I间的关系图像如图乙所示。电路中滑动变阻器R的最大阻值______Ω；电源电压为______V。当滑片滑到滑动变阻器的a端时，电阻R0消耗的功率为_________W；滑片从a端滑到b端的过程中，滑动变阻器最大电功率为______W。
三、实验题（共12分）
17．（4分）小亮在测定额定电压为2.5 V的小灯泡电阻的实验中，得到了部分电压表与电流表的示数，如下表所示：
(1)请你用笔画线代替导线，将实验电路连接完整．(图甲)
（_______）
(2)闭合开关前，滑动变阻器的滑片应移到________端(选填“A”或“B”)， 闭合开关后，滑动变阻器的滑片P移到某一位置时，电流表示数如图乙所示，则电流表的示数_______．
(3)由表格中的数据求出小灯泡正常发光的电阻为________Ω．
(4)小亮把电路连接好以后，闭合开关发现无论怎样移动滑动变阻器的滑片，电流表有示数，而电压表无示数，则电路出现的故障可能是_______ 或________ ．
(5)通过表中数据，你能发现小灯泡电阻随电压的增大而增大， 电阻大小不同的原因是电阻的大小与____有关．
18．（4分）实验桌上有如下器材：满足实验要求的电源、滑动变阻器、开关各一个，调好的电压表和电流表各一块，各种阻值已知的定值电阻和导线若干。请利用上述器材，设计一个实验探究：“当电阻阻值一定时，电阻两端的电压越大，通过该电阻的电流就越大”。
（1）请画出实验电路图
（_________）
（2）将实验步骤补充完整：
①按电路图连接电路。断开开关，滑动变阻器的滑片置于连人电路中的阻值最大处；
②闭合开关，移动滑动变阻器的滑片至合适位置，用电流表测量定值电阻的电流I，用电压表测量定值电阻两端的电压U，将数据记录在表格中；
③________________________，数据记录在表格中；
④仿照步骤③，再进行一次实验，将数据记录在表格中。
（3）画出实验数据记录表。
（________）
（4）若实验中测量了多组数据并绘制出图像，图中能正确反映本实验电流和电压关系的图像是_______（选填选项前的字的）。
A． B． C． D．
19．（4分）小珠利用如图所示装置探究“感应电流产生的条件”．
（1）如图a、b两接线柱间应接入的器材是_____．
（2）要使感应电流方向发生改变，可采取的具体措施是_____（选填字母）．
A．使用磁性更强的磁体
B．保持磁体静止，只改变导体竖直运动的方向
C．保持磁体静止，只改变导体水平运动的方向
D．改变磁极方向，同时改变导体水平运动的方向
（3）从能量的角度来分析，感应电流的产生过程是_____能转化为电能．
（4）实验发现导体左右运动速度越快，感应电流越大，这说明感应电流大小与_____有关；
（5）完成上述实验后，小珠还想探究“磁场对通电导体的作用”，只需将a、b两接线柱间的器材换为_____即可．
四、作图题（共16分）
20．（8分）如图甲是小豆家新换的--款多功能插座，由两孔插座、三孔插座和USB接口组合而成。图乙方框内是其内部示意图，“”代表接线柱。请将图乙电路连接完整。要求：符合安全用电原则，方框内导线只允许连在接线柱上。
（______________）
21．（8分）在图中标出电源的正、负极和螺线管的 N、S 极．
（____）
五、计算题（共22分）
22．（10分）如图所示的电路中，电源电压为30V，电阻R1为15Ω．同时闭合开关S1、S2时，电流表的示数为2.5A．求：
（1）电路的总电阻；
（2）电阻R2的电功率。
23．（12分）2010年上海世博会使用了一种纯电动节能环保车。这种车使用电池作动力源，走起来比燃油车的响声小得多，同时也不会排放气体。下表是一款纯电动汽车与同型号内燃机汽车对比的测试数据（测试过程认为做匀速直线运动）。（汽油的热值4.6×107J/kg）。
(1)内燃机汽车牵引力做功及其功率；
(2)内燃机汽车每百公里消耗的汽油质量及其效率。
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、A
3、C
4、C
5、A
6、B
7、B
8、B
9、A
10、C
11、D
12、D
二、填空题（每题5分，共4题，20分）
13、火线
14、 做功 0.084
15、6000 11000 90.9%
16、20 12 1.6 3.6
三、实验题（共12分）
17、 A 0.18 12.5 电压表接触不良 灯泡短路 温度
18、； 移动滑动变阻器的划片至另一位置，用电流表测量电阻R的电流I，用电压表测量电阻R两端的电压U；
C
19、灵敏电流计 C 机械 导体切割磁感线的速度 电源
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）12Ω；（2）15W。
23、 (1)6×107J，1.2×104W；(2)6.52kg，20%
实验次数
1
2
3
4
电压表示数/V
1.0
1.5
2.0
2.5
电流表示数/A
0.12
0.15
0.20
车型
能源
测试距离
牵引力
速度
百公里总耗能
效率
纯电动汽车
电能
100km
600N
72km/h
7.2×107J
83.3%
内燃机汽车
汽油
100km
600N
3×108J
