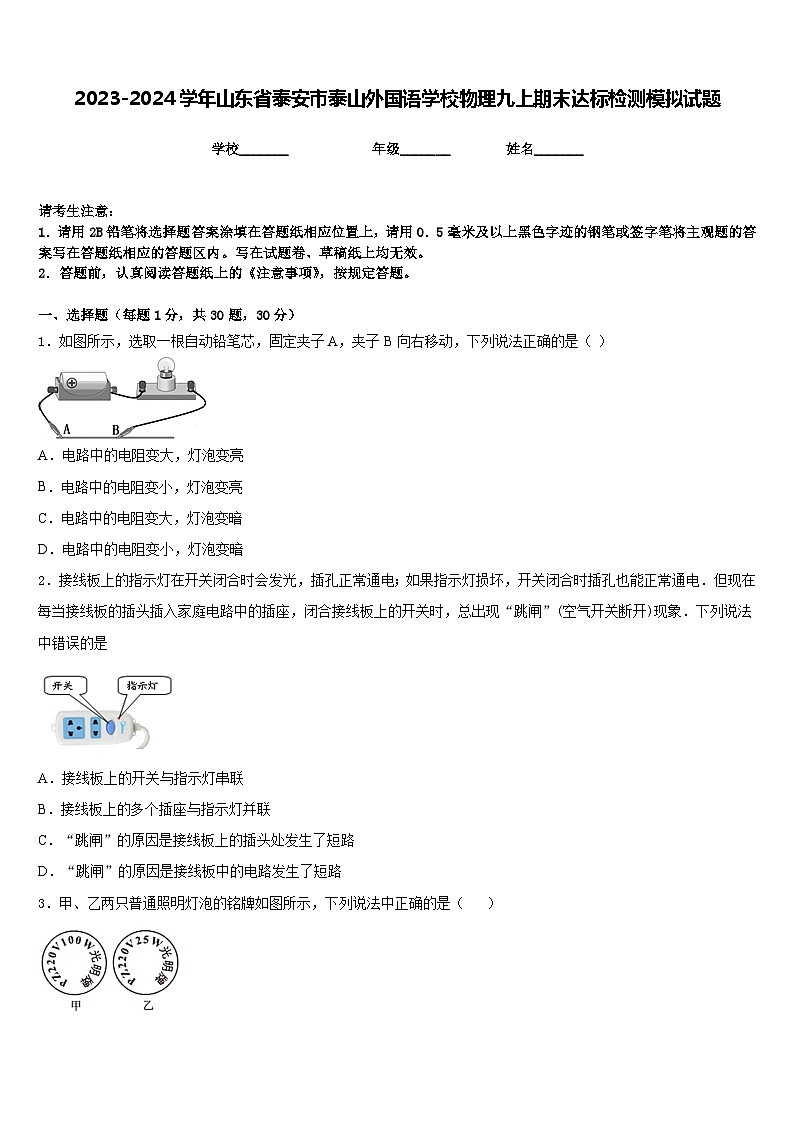

2023-2024学年山东省泰安市泰山外国语学校物理九上期末达标检测模拟试题含答案

这是一份2023-2024学年山东省泰安市泰山外国语学校物理九上期末达标检测模拟试题含答案，共9页。试卷主要包含了下列估测与实际相符的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．如图所示，选取一根自动铅笔芯，固定夹子A，夹子B向右移动，下列说法正确的是（ ）
A．电路中的电阻变大，灯泡变亮
B．电路中的电阻变小，灯泡变亮
C．电路中的电阻变大，灯泡变暗
D．电路中的电阻变小，灯泡变暗
2．接线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电．但现在每当接线板的插头插入家庭电路中的插座，闭合接线板上的开关时，总出现“跳闸”(空气开关断开)现象．下列说法中错误的是
A．接线板上的开关与指示灯串联
B．接线板上的多个插座与指示灯并联
C．“跳闸”的原因是接线板上的插头处发生了短路
D．“跳闸”的原因是接线板中的电路发生了短路

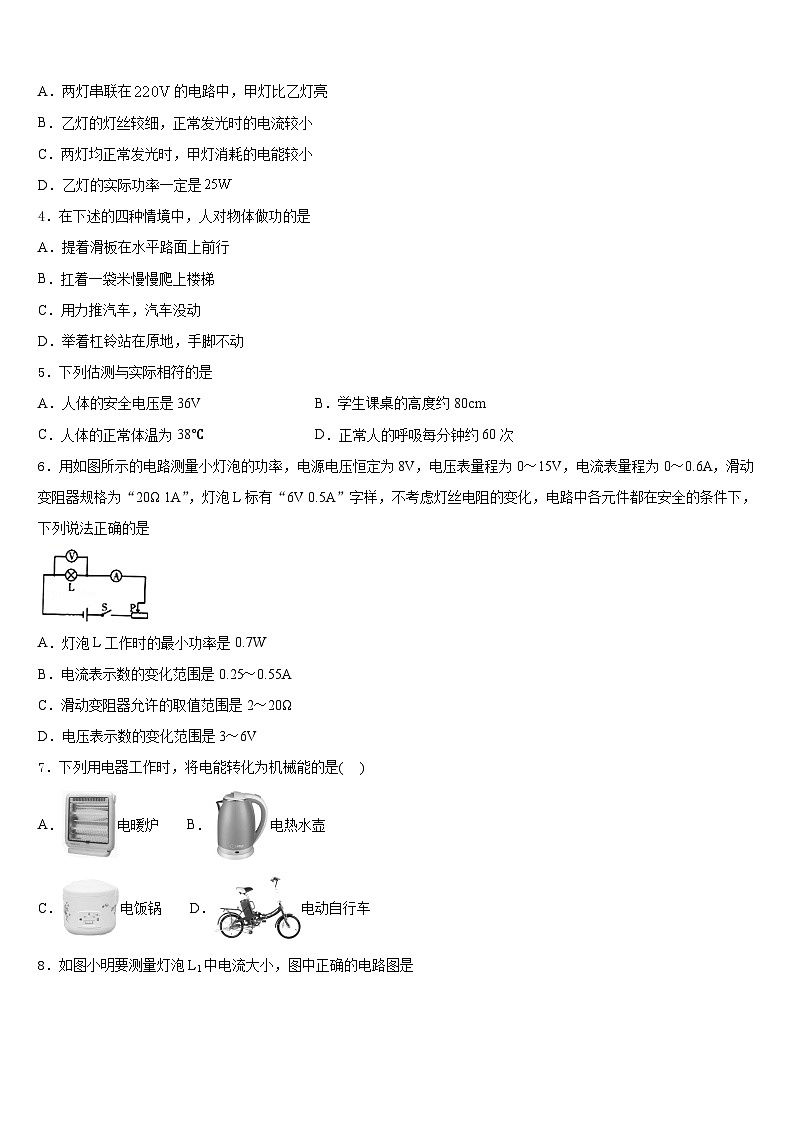

3．甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是（ ）
A．两灯串联在的电路中，甲灯比乙灯亮
B．乙灯的灯丝较细，正常发光时的电流较小
C．两灯均正常发光时，甲灯消耗的电能较小
D．乙灯的实际功率一定是
4．在下述的四种情境中，人对物体做功的是
A．提着滑板在水平路面上前行
B．扛着一袋米慢慢爬上楼梯
C．用力推汽车，汽车没动
D．举着杠铃站在原地，手脚不动
5．下列估测与实际相符的是
A．人体的安全电压是36VB．学生课桌的高度约80cm
C．人体的正常体温为38℃D．正常人的呼吸每分钟约60次
6．用如图所示的电路测量小灯泡的功率，电源电压恒定为8V，电压表量程为0～15V，电流表量程为0～0.6A，滑动变阻器规格为“20Ω 1A”，灯泡L标有“6V 0.5A”字样，不考虑灯丝电阻的变化，电路中各元件都在安全的条件下，下列说法正确的是
A．灯泡L工作时的最小功率是0.7W
B．电流表示数的变化范围是0.25～0.55A
C．滑动变阻器允许的取值范围是2～20Ω
D．电压表示数的变化范围是3～6V
7．下列用电器工作时，将电能转化为机械能的是( )
A．电暖炉 B．电热水壶
C．电饭锅 D．电动自行车

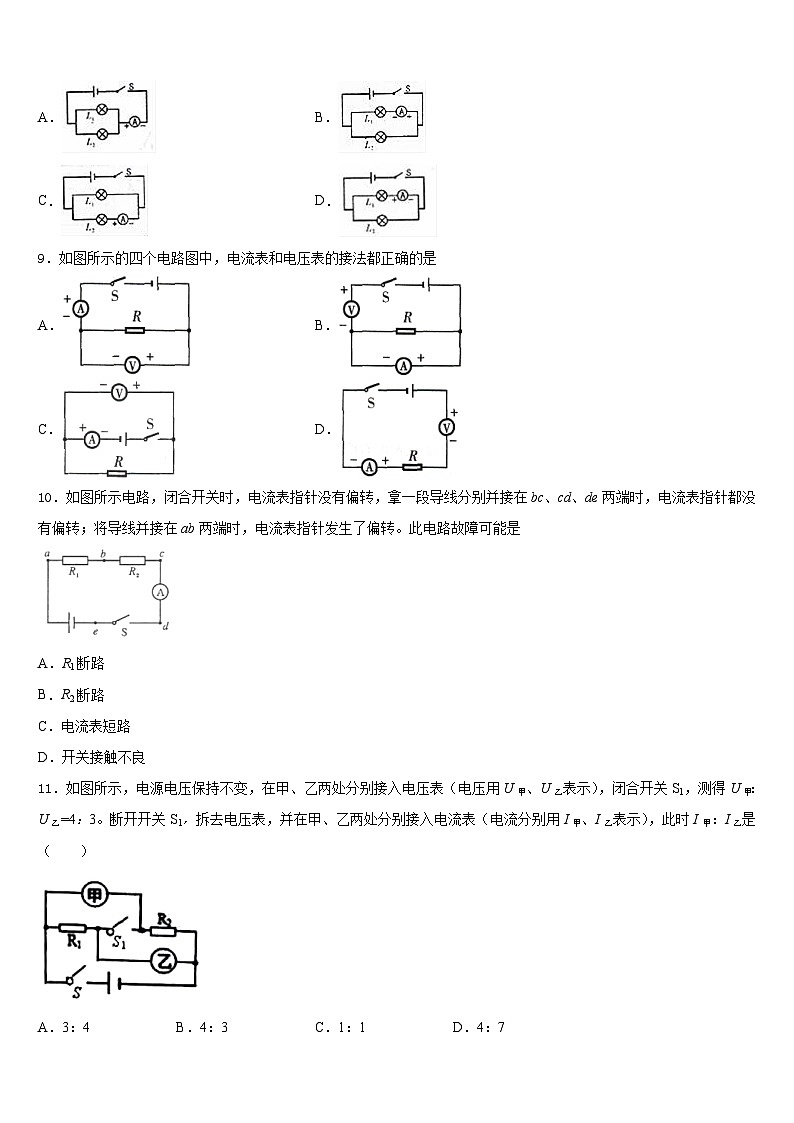

8．如图小明要测量灯泡L1中电流大小，图中正确的电路图是
A．B．
C．D．
9．如图所示的四个电路图中，电流表和电压表的接法都正确的是
A．B．
C．D．
10．如图所示电路，闭合开关时，电流表指针没有偏转，拿一段导线分别并接在bc、cd、de两端时，电流表指针都没有偏转；将导线并接在ab两端时，电流表指针发生了偏转。此电路故障可能是
A．R1断路
B．R2断路
C．电流表短路
D．开关接触不良
11．如图所示，电源电压保持不变，在甲、乙两处分别接入电压表（电压用U甲、U乙表示），闭合开关S1，测得U甲：U乙=4：3。断开开关S1，拆去电压表，并在甲、乙两处分别接入电流表（电流分别用I甲、I乙表示），此时I甲：I乙是（ ）
A．3：4B．4：3C．1：1D．4：7
12．如图所示电路的两灯泡L1和L2分别标有“”和“”字样，闭合开关后两灯均发光．假设灯泡的电阻不受温度影啊，下列判断正确的是
A．两灯串联
B．灯L2更亮
C．灯L1的电阻丝更粗
D．电流表A2的示数为0.5A
二、填空题（每题5分，共4题，20分）
13．我国家庭电路的电压是_________V，小明用测电笔检测电路操作方法正确的是_________图；在使用滚筒洗衣机时，他发现接触金属门手柄会“麻手”，可解决的办法是给洗衣机电路_________（选填“增接零线"、“加接地线”或“加接空气开关”）．
14．德国物理学家欧姆经过十年不懈的努力，发现了电流跟电压和电阻之间的定量关系，当电压一定时，电流与电阻成__________ (选填“正比”或“反比”)，为了纪念他的杰出贡献，人们把他的名字欧姆命名为____________(物理量)的单位。
15．一台单缸四冲程柴油机的飞轮转速是2400r/min，柴油机每秒内完成_____个冲程，做功_____次，活塞往复运动_____次。除做功冲程以外的其它冲程是_____来完成。在设计制造时，汽缸外有一个“水套”是利用水吸热来降低汽缸温度的，这是利用了水的_____大的性质。
16．有一个电铃，它的电阻是10Ω，额定电压为6V。现只有一个电压为9V的电源，为使电铃正常工作，应给它________（选填“串”或“并”）联一个阻值为________Ω的电阻。
三、实验题（共12分）
17．（4分）实验老师为“测量小灯泡额定功率”准备了如下器材：电源（电压恒为6V）开关、电压表和电流表各一只、额定电压为2.5V的待测小灯泡（电阻约为10Ω）、滑动变阻器（“20Ω 1A”）、导线若干。
(1)请用笔画线代替导线，将图甲中的实物图连接完整（要求：滑片向右移动灯泡变亮）；
（______）
(2)闭合开关前电流表的指针如图乙所示，其原因是_____；
(3)正确连接电路后，闭合开关，小明发现无论怎样调节滑动变阻器，灯泡都不亮，电流表无示数，电压表有示数，则电路故障可能是_____；
(4)排除故障后，移动滑片P到某一位置时，电压表示数如图丙所示，为了测得小灯泡的额定功率，应将滑片P向_____（选填“左”或“右”）端移动。小明根据实验所测的数据，作出如图丁所示的图像，则小灯泡的额定功率为_____W；
(5)能否用甲图实验装置探究“电流与电压的关系”？_____ （选填“能”或“否”），原因是：_____。
18．（4分）小致在做“测量小灯泡的电功率”实验被测小灯泡的额定电流为0.3A，灯丝电阻在10Ω~15Ω之间，所提供的器材有电压表、电流表、电源（电压恒为6V）、开关各一个，滑动变阻器（“ 5Ω 2A ”、“20Ω 1A ”）两个，导线若干。
（1）小致选用的滑动变阻器的规格为_____（选填铭牌）
（2）闭合开关，移动滑片，当电流表的示数为0.3A时，电压表的示数如图乙所示，小灯泡的额定电压是 _____V，额定功率P额=_____W，实验中，当电路中的电流为0.15A 时，小灯泡的实际功率P实_____P额（选填“>”、“
