2023-2024学年山东省微山县联考物理九年级第一学期期末考试试题含答案

这是一份2023-2024学年山东省微山县联考物理九年级第一学期期末考试试题含答案，共8页。试卷主要包含了考生必须保证答题卡的整洁，下列情境中能减小摩擦力的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．小阳利用负温度系数热敏电阻和定值电阻设计了一款简易水温计，电路如图甲所示，热敏电阻随温度的变化图象如图乙所示。按照此设计电路，电源两端电压保持不变，开关S闭合后，在水温升高时，下列判断中正确的是
A．电路中的电流变大，电压表示数变小
B．电路中的电流变大，电压表示数变大
C．电路中的电流变小，电压表示数变小
D．电路中的电流变小，电压表示数变大
2．如图所示电路，电源两端电压为U=4.5V且保持不变，电阻R1=10Ω，滑动变阻器R2的上标有“20Ω 1A”的字样，电流表的量程为0～0.6A，两个电压表的量程均为0V，在保证电路安全的条件下，下列说法中正确的是
A．电压表V2示数范围为
B．滑动变阻器R2的阻值取值范围为
C．电阻R1的电功率大小范围为
D．电流表A的示数范围为

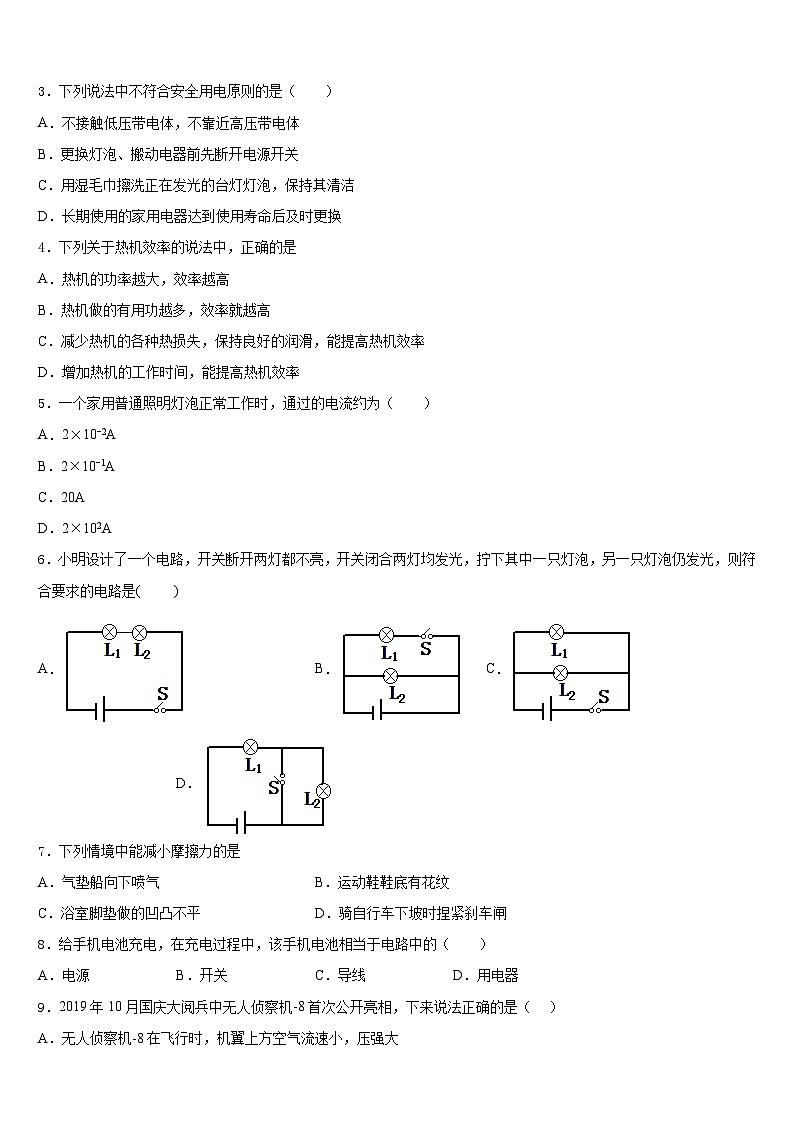

3．下列说法中不符合安全用电原则的是（ ）
A．不接触低压带电体，不靠近高压带电体
B．更换灯泡、搬动电器前先断开电源开关
C．用湿毛巾擦洗正在发光的台灯灯泡，保持其清洁
D．长期使用的家用电器达到使用寿命后及时更换
4．下列关于热机效率的说法中，正确的是
A．热机的功率越大，效率越高
B．热机做的有用功越多，效率就越高
C．减少热机的各种热损失，保持良好的润滑，能提高热机效率
D．增加热机的工作时间，能提高热机效率
5．一个家用普通照明灯泡正常工作时，通过的电流约为（ ）
A．2×10-2A
B．2×10-1A
C．20A
D．2×102A
6．小明设计了一个电路，开关断开两灯都不亮，开关闭合两灯均发光，拧下其中一只灯泡，另一只灯泡仍发光，则符合要求的电路是( )
A．B．C．D．
7．下列情境中能减小摩擦力的是
A．气垫船向下喷气B．运动鞋鞋底有花纹
C．浴室脚垫做的凹凸不平D．骑自行车下坡时捏紧刹车闸
8．给手机电池充电，在充电过程中，该手机电池相当于电路中的（ ）
A．电源B．开关C．导线D．用电器
9．2019年10月国庆大阅兵中无人侦察机-8首次公开亮相，下来说法正确的是（ ）
A．无人侦察机-8在飞行时，机翼上方空气流速小，压强大
B．飞机返回机场，着陆后受到惯性作用飞机还要向前滑行一段距离才能停下
C．飞机喷气发动机对空气的作用力一定与空气对发动机的力一样大
D．无人侦察机质量1.5t，在空中飞行时受到的重力的为1500N
10．如图所示，电源电压保持不变，当变阻器滑片P滑到A端时，闭合开关S1和S2，灯泡L恰好正常发光，以下说法正确的是（ ）
A．滑片P仍在A端，开关S1断开，S2闭合，灯泡L仍正常发光
B．滑片P仍在A端，开关S1闭合，S2断开，灯泡L仍正常发光
C．滑片P滑到B端，同时闭合开关S1和S2，灯泡L仍正常发光
D．滑片P滑到B端，开关S1闭合，S2断开，灯泡L仍正常发光
11．你见过史上最小气的猴子吗如图所示，这只猴子小气到只要你抢走它手上的香蕉，它就不停地大吵大闹，你把香蕉还给它，他就停止吵闹．从物理学的角度分析，香蕉的作用相当于电路中的
A．开关B．导线C．电源D．发声器
12．下面是某同学总结的九年级物理知识，其中正确的是
A．电流表和电压表使用方法完全相同B．随着科技的发展，热机的效率可以达到达100%
C．导体的电阻只与导体的材料和长度有关D．导体中的电流方向是从电源正极流出经用电器流回电源负极
二、填空题（每题5分，共4题，20分）
13．如图所示的是某地下停车场烟雾报警器的简化原理图。电源电压保持不变，R0为定值电阻，光敏电阻及的阻值随光照强度的减弱而增大，当电路中的电流减小至某一数值时报警器开始报警。当有烟雾遮挡射向光敏电阻及的激光时，光敏电阻阻值_____（增大/减小/不变），电压表示数_____（增大/减小/不变）；要使报警器在浓度更低的烟雾下报警，R0应选用_____（更大/更小）阻值的电阻。
14．移动便携式充电宝实质是一个可充电的锂聚合物电池．图中用充电宝给手机电池充电时，充电宝将_____能转化为电能，此时手机电池相当于_____（选填“用电器”或“电源”）；充电宝上有两个接口，可同时给两部手机充电，这两个接口之间是_____（选填“串”或“并”）联．
15．在保证图甲所示测电笔中电路接触良好和氖管可视的情况下，安装时_______（选填“能”或“不能”）调换氖管与电阻的位置，图乙和图丙中正确使用测电笔的是图_______，此时_______（选填“有”或“无”）电流流过人体。
16．干燥的秋天，脱下毛衣后，用手臂靠近小泡沫块，泡沫块就会粘满手臂，这是因为干燥的手臂与毛衣____后带电，而带电体具有_________的性质。
三、实验题（共12分）
17．（4分）在探究“平面镜成像特点”的实验中，小明在竖立的玻璃板前放一支点燃的蜡烛A，再取一支未点燃的蜡烛B放在成像处，如图所示。
（1）蜡烛B要与蜡烛A完全相同，是为了比较像与物的______关系；
（2）实验时，他应该在玻璃板_______(选填“A”或“B”)的位置观察蜡烛的像，是由于平面镜所成的像是__________(选填“虚”或“实”)像；
（3）当蜡烛A逐渐远离玻璃板时，物体A像的大小______（选填：“变大”、“不变”或“变小”）。
18．（4分）利用如图甲所示的实验装置探究“沙子和水的温度变化与吸热的关系”，操作如下：
(1)在两烧杯中分别装入初温相同且_____相等的沙子和水；
(2)用相同的酒精灯火焰加热，并用玻璃棒不断搅拌，每隔相同的时间记录一次温度，根据实验数据绘制成温度与时间的关系图象，如图乙所示；实验中，是通过比较_____来间接反映沙子和水所吸收热量的多少，这种解决物理问题的方法称之为_____法。
(3)分析图象可知，对于质量相等的沙子和水，升温较快的是_____；若使两者升高相同的温度，则_____吸收的热量较多。由此可见，_____的比热容较大。
19．（4分）探究影响电磁铁磁性强弱的因素.
四、作图题（共16分）
20．（8分）如图所示，利用羊角锤撬起钉子，请在羊角锤A点处画出所能施加最小动力F1，并画出其力臂l1。
（________）
21．（8分）请根据下图的实物图，在虚线框中画出对应的电路图。
（________）
五、计算题（共22分）
22．（10分）某电热水壶铭牌的部分信息如下表所示。该电热水壶正常工作时，把1kg水从20℃加热到100℃用时7min，已知。求：
(1)水吸收的热量是多少？
(2)电热水壶的热效率多大？
23．（12分）如图所示的电路中，电阻R1＝10Ω，电源电压保持不变，闭合开关后，电流表A1的示数为0.6A，电流表A的示数为0.9A．
求：（1）R2的阻值．
（2）电路的总功率．
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、C
3、C
4、C
5、B
6、C
7、A
8、D
9、C
10、B
11、A
12、D
二、填空题（每题5分，共4题，20分）
13、增大 增大 更小
14、化学 用电器 并
15、能 丙 有
16、摩擦 吸引轻小物体
三、实验题（共12分）
17、大小 A 虚像 不变
18、质量 加热时间 转换 沙子 水 水
19、线圈匝数相同时，线圈中的电流越大 d 转换
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)；(2)
23、（1）20Ω；（2）5.4W
装置
过程
①比较“b”、“c”两次实验，可知：______，电磁铁磁性越强.
②要研究电磁铁磁性与线圈匝数关系，应选择图______进行实验.
方法
通过电磁铁吸大头针个数判断磁性强弱，运用了______法.
型号
×××
额定电压
220V
额定功率
1000W
频率
50Hz
