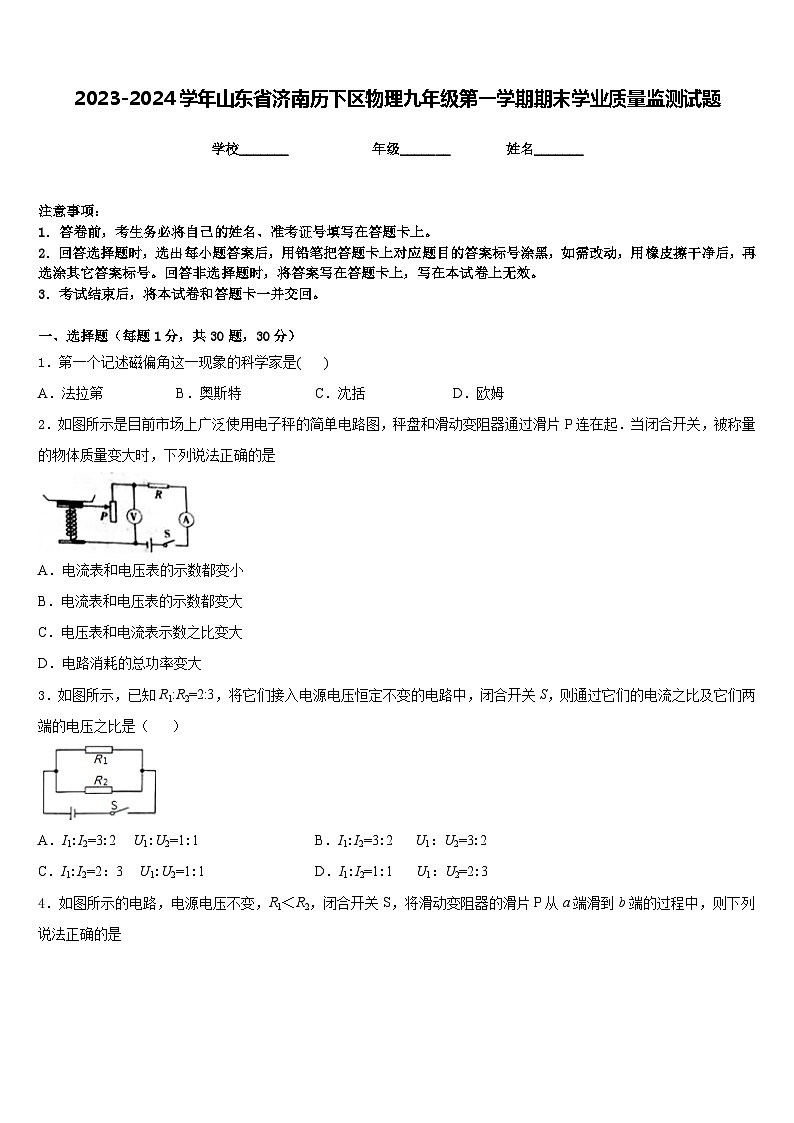

2023-2024学年山东省济南历下区物理九年级第一学期期末学业质量监测试题含答案

这是一份2023-2024学年山东省济南历下区物理九年级第一学期期末学业质量监测试题含答案，共8页。
学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．第一个记述磁偏角这一现象的科学家是( )
A．法拉第B．奥斯特C．沈括D．欧姆
2．如图所示是目前市场上广泛使用电子秤的简单电路图，秤盘和滑动变阻器通过滑片P连在起．当闭合开关，被称量的物体质量变大时，下列说法正确的是
A．电流表和电压表的示数都变小
B．电流表和电压表的示数都变大
C．电压表和电流表示数之比变大
D．电路消耗的总功率变大
3．如图所示，已知R1:R2=2:3，将它们接入电源电压恒定不变的电路中，闭合开关S，则通过它们的电流之比及它们两端的电压之比是（ ）
A．I1:I2=3:2 U1:U2=1:1B．I1:I2=3:2 U1：U2=3:2
C．I1:I2=2：3 U1:U2=1:1D．I1:I2=1:1 U1：U2=2:3

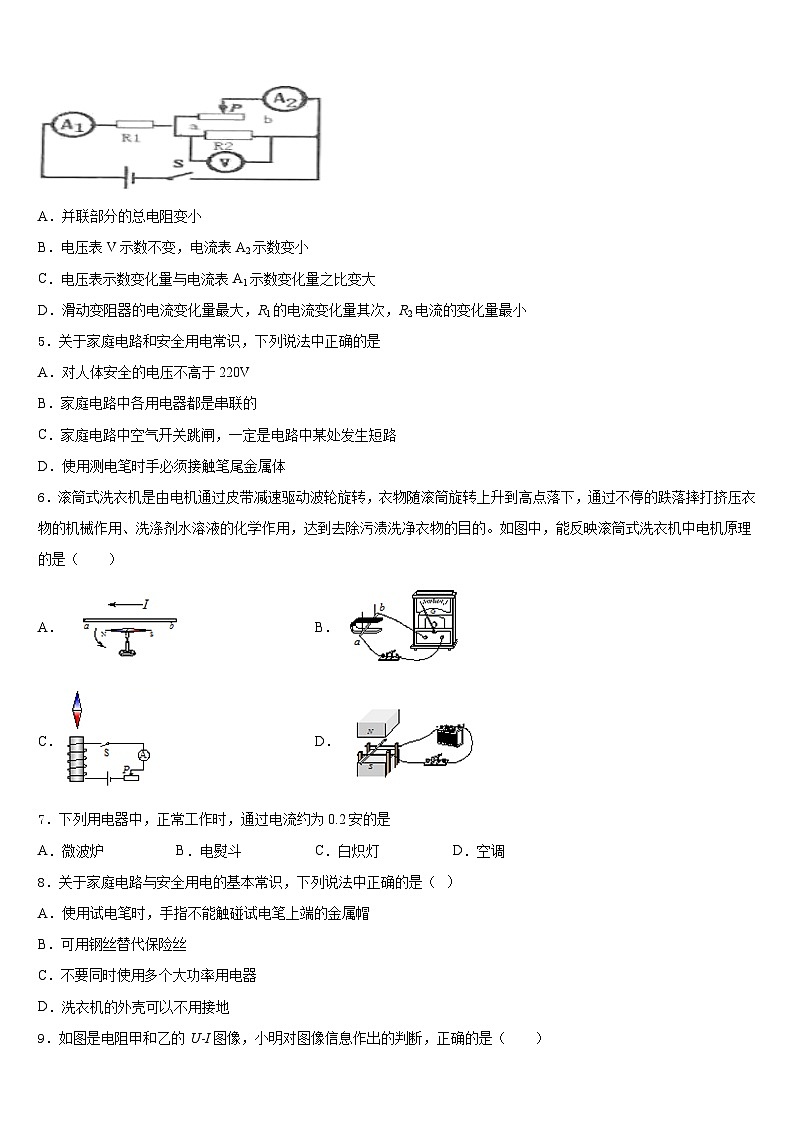

4．如图所示的电路，电源电压不变，R1＜R2，闭合开关S，将滑动变阻器的滑片P从a端滑到b端的过程中，则下列说法正确的是
A．并联部分的总电阻变小
B．电压表V示数不变，电流表A2示数变小
C．电压表示数变化量与电流表A1示数变化量之比变大
D．滑动变阻器的电流变化量最大，R1的电流变化量其次，R2电流的变化量最小
5．关于家庭电路和安全用电常识，下列说法中正确的是
A．对人体安全的电压不高于220V
B．家庭电路中各用电器都是串联的
C．家庭电路中空气开关跳闸，一定是电路中某处发生短路
D．使用测电笔时手必须接触笔尾金属体
6．滚筒式洗衣机是由电机通过皮带减速驱动波轮旋转，衣物随滚筒旋转上升到高点落下，通过不停的跌落摔打挤压衣物的机械作用、洗涤剂水溶液的化学作用，达到去除污渍洗净衣物的目的。如图中，能反映滚筒式洗衣机中电机原理的是（ ）
A．B．
C．D．
7．下列用电器中，正常工作时，通过电流约为0.2安的是
A．微波炉B．电熨斗C．白炽灯D．空调
8．关于家庭电路与安全用电的基本常识，下列说法中正确的是（ ）
A．使用试电笔时，手指不能触碰试电笔上端的金属帽
B．可用钢丝替代保险丝
C．不要同时使用多个大功率用电器
D．洗衣机的外壳可以不用接地

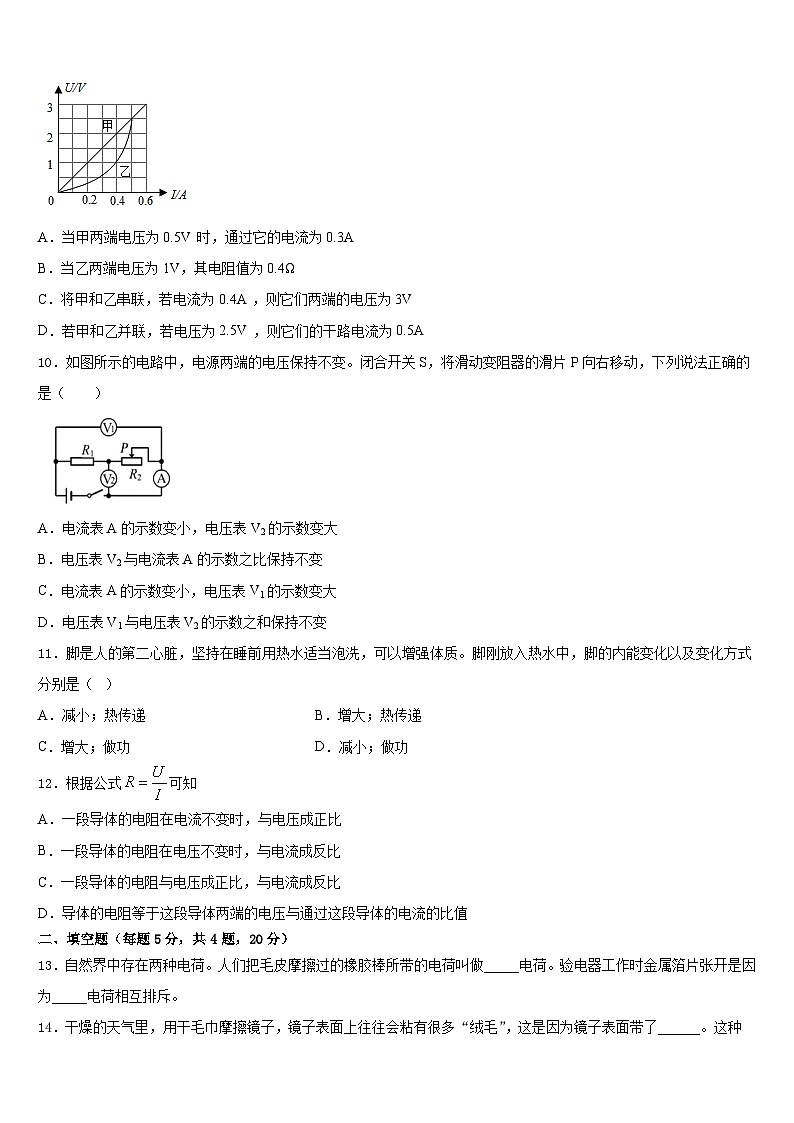

9．如图是电阻甲和乙的 U-I图像，小明对图像信息作出的判断，正确的是（ ）
A．当甲两端电压为0.5V 时，通过它的电流为0.3A
B．当乙两端电压为1V，其电阻值为0.4Ω
C．将甲和乙串联，若电流为0.4A ，则它们两端的电压为3V
D．若甲和乙并联，若电压为2.5V ，则它们的干路电流为0.5A
10．如图所示的电路中，电源两端的电压保持不变。闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是（ ）
A．电流表A的示数变小，电压表V2的示数变大
B．电压表V2与电流表A的示数之比保持不变
C．电流表A的示数变小，电压表V1的示数变大
D．电压表V1与电压表V2的示数之和保持不变
11．脚是人的第二心脏，坚持在睡前用热水适当泡洗，可以增强体质。脚刚放入热水中，脚的内能变化以及变化方式分别是（ ）
A．减小；热传递B．增大；热传递
C．增大；做功D．减小；做功
12．根据公式可知
A．一段导体的电阻在电流不变时，与电压成正比
B．一段导体的电阻在电压不变时，与电流成反比
C．一段导体的电阻与电压成正比，与电流成反比
D．导体的电阻等于这段导体两端的电压与通过这段导体的电流的比值
二、填空题（每题5分，共4题，20分）
13．自然界中存在两种电荷。人们把毛皮摩擦过的橡胶棒所带的电荷叫做_____电荷。验电器工作时金属箔片张开是因为_____电荷相互排斥。
14．干燥的天气里，用干毛巾摩擦镜子，镜子表面上往往会粘有很多“绒毛”，这是因为镜子表面带了______。这种现象叫做______。
15．如图甲所示电路中，已知定值电阻R1=20Ω。开关闭合后，两个完全相同的电流表A1、A2指针均只指同一个位置，如图乙所示，则在10s内电流通过R1产生的热量为_____J。
16．如图所示，电能表的示数为_______kW·h；如图所示的电压表的示数为_______V。

三、实验题（共12分）
17．（4分）如图所示：甲、乙分别是“探究平面镜成像特点”和“探究凸透镜成像规律”的实验装置．
（1）在“探究平面镜成像特点”的实验中，拿一支没有点燃的与A完全相同的蜡烛B竖立在玻璃板后面移动，直到看上去它跟前面那支蜡烛A的像完全重合．这样操作的目的是________，同时也证明了像与物体的大小________．
（2）在“探究凸透镜成像规律”的实验中，保持凸透镜位置不动，将蜡烛从远处逐渐向凸透镜的焦点靠近时，要想在光屏上得到清晰的烛焰的像，光屏应向________（填“靠近”或“远离”）凸透镜的方向移动，所成像的大小将________（填“变大”、“变小”或“不变”）．
（3）当蜡烛移到图乙所示位置时，光屏上出现清晰的烛焰的像，请你比较甲、乙两图中平面镜与凸透镜所成的像的不同点：________
18．（4分）如图是探究“电流通过导体时产生的热量与哪些因素有关”的实验装置，两个透明容器中密封着等量的空气。U形管内注天适量红墨水，R1=5Ω， R2= 10Ω。
(1)实验中，要比较电阻丝产生热量的多少，只需比较U形管中_______________________；
(2)该装置可探究在____________相同的情况下，导体产生的热量与___________大小的关系：
(3)某实验小组发现通电后R1该侧U形管中的液面高度几乎不变，发生此现象的原因可能是________。
19．（4分）小明用相同的酒精灯分别给水和煤油加热（如图甲），以探究水和煤油的吸热能力。

（1）本实验需要用到天平这一测量工具，目的是控制不同物质的_____相同。
（2）加热10min，水吸收的热量______（选填“大于”“小于”或“等于”）煤油吸收的热量。
（3）根据实验数据，小明作出了水和煤油的温度随加热时间变化的图象（如图乙），由图象可知，煤油的比热容是___。（ ）
四、作图题（共16分）
20．（8分）如图电路中，电流表测量的是通过_____的电流。请在方框中画出这个电路的电路图
（_____）
21．（8分）如图所示，画出家庭电路的正确连线，要求拉线开关控制灯泡。
（_____）
五、计算题（共22分）
22．（10分）如图甲所示的电路中，R0为定值电阻，R1为滑动变阻器（其最大阻值为40Ω）．闭合开关S后，当滑动变阻器的滑片P从a端移至b端的过程中，R1消耗的电功率随R1电阻变化关系如图乙所示，根据图像信息．求：
（1）电路中最小电流；
（2）电源电压；
（3）R0消耗的最大电功率．
23．（12分）常用的电压表是由小量程电流表G改装而成的，小量程电流表G也是一个电阻，同样遵从欧姆定律。图甲是一个量程为0～3mA的小量程电流表G，其电阻Rg＝10Ω．图乙中将这只小量程电流表串联一个定值电阻R后，使通过G的电流为3mA时，A、B之间的电压等于15V，这样A、B之间（虚线框内）就相当于一个量程为0～15V的电压表（图丙）。
（1）求串联的定值电阻R的大小。
（2）某次测量中，该电压表示数为12V，求此时通过小电流表G的实际电压大小。
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、C
3、A
4、D
5、D
6、D
7、C
8、C
9、C
10、A
11、B
12、D
二、填空题（每题5分，共4题，20分）
13、负 同种
14、电 摩擦起电现象
15、288J
16、3529.6 2.4
三、实验题（共12分）
17、确定像的位置 相等（或相同） 远离 变大 平面镜成的是虚像，凸透镜成的是实像；平面镜成的是等大的像，凸透镜成的是放大的像
18、液面高度变化 电流 电阻 容器漏气或电阻R1短路
19、质量 等于
四、作图题（共16分）
20、L1
21、
五、计算题（共22分）
22、（1）0.2A（2）10V（3）10W
23、 (1)4990Ω；(2) 2.4×10-2V
