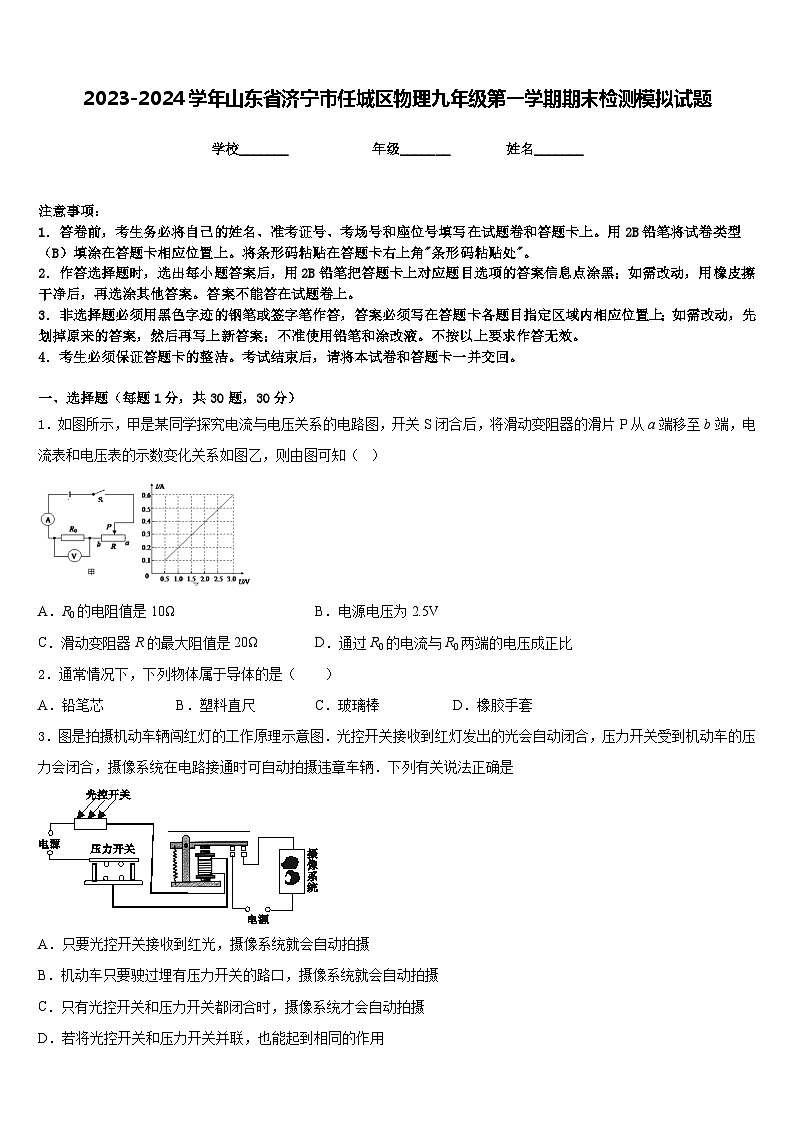

2023-2024学年山东省济宁市任城区物理九年级第一学期期末检测模拟试题含答案
展开
这是一份2023-2024学年山东省济宁市任城区物理九年级第一学期期末检测模拟试题含答案，共10页。试卷主要包含了考生必须保证答题卡的整洁，如图所示，电源电压恒定不变等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．如图所示，甲是某同学探究电流与电压关系的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图乙，则由图可知（ ）
A．R0的电阻值是10ΩB．电源电压为2.5V
C．滑动变阻器R的最大阻值是20ΩD．通过R0的电流与R0两端的电压成正比
2．通常情况下，下列物体属于导体的是（ ）
A．铅笔芯B．塑料直尺C．玻璃棒D．橡胶手套
3．图是拍摄机动车辆闯红灯的工作原理示意图．光控开关接收到红灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自动拍摄违章车辆．下列有关说法正确是
A．只要光控开关接收到红光，摄像系统就会自动拍摄
B．机动车只要驶过埋有压力开关的路口，摄像系统就会自动拍摄
C．只有光控开关和压力开关都闭合时，摄像系统才会自动拍摄
D．若将光控开关和压力开关并联，也能起到相同的作用

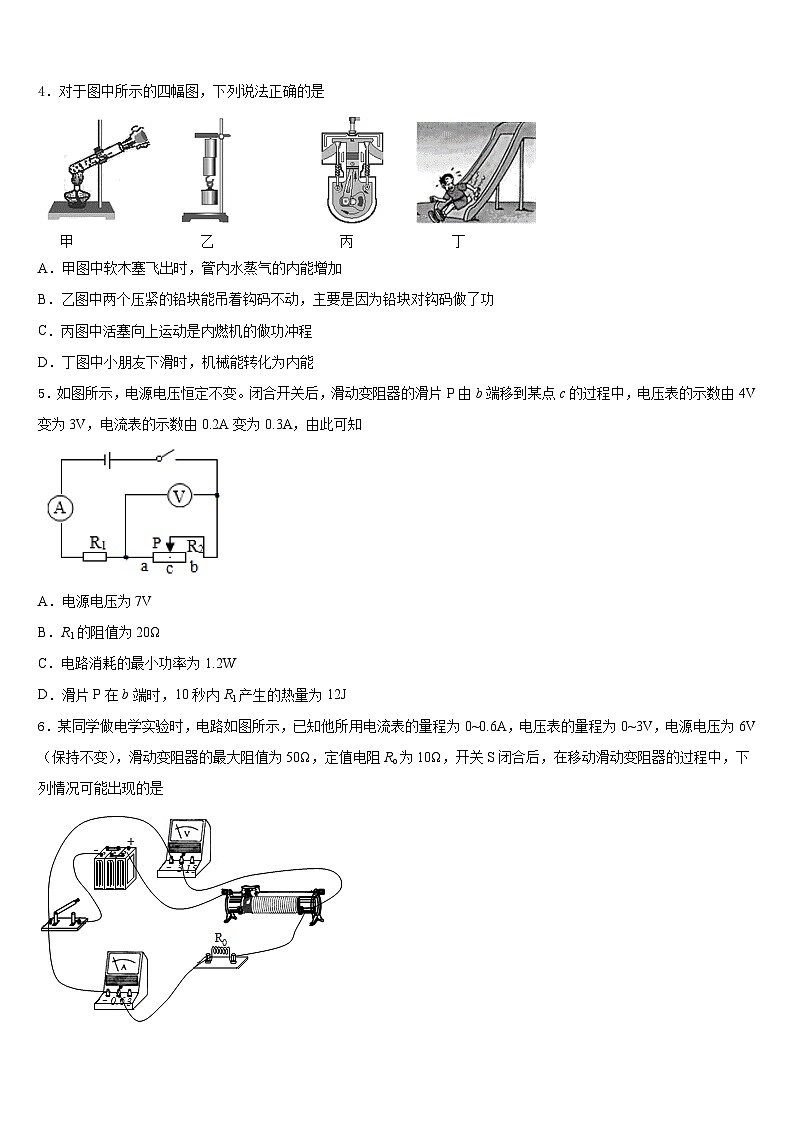

4．对于图中所示的四幅图，下列说法正确的是
A．甲图中软木塞飞出时，管内水蒸气的内能增加
B．乙图中两个压紧的铅块能吊着钩码不动，主要是因为铅块对钩码做了功
C．丙图中活塞向上运动是内燃机的做功冲程
D．丁图中小朋友下滑时，机械能转化为内能
5．如图所示，电源电压恒定不变。闭合开关后，滑动变阻器的滑片P由b端移到某点c的过程中，电压表的示数由4V变为3V，电流表的示数由0.2A变为0.3A，由此可知
A．电源电压为7V
B．R1的阻值为20Ω
C．电路消耗的最小功率为1.2W
D．滑片P在b端时，10秒内R1产生的热量为12J
6．某同学做电学实验时，电路如图所示，已知他所用电流表的量程为0~0.6A，电压表的量程为0~3V，电源电压为6V（保持不变），滑动变阻器的最大阻值为50Ω，定值电阻R为10Ω，开关S闭合后，在移动滑动变阻器的过程中，下列情况可能出现的是
A．电压表的最小示数为1V
B．滑动变阻器的最小功率为0W
C．电流表的最大示数为0.6A
D．电阻R0的最大功率为1.8W
7．智能手机耗电达到一定量时，会自动提示用户采用“省电模式”，在这种模式下，可延长电池的供电时间，原因是
A．降低了电池的输出电压B．减小了电池的输出电流
C．减小了电子线路的电阻D．增大了电池的输出功率
8．如图所示的电路中，当开关Ｓ闭合，甲、乙两表示为电压表时，示数之比；当开关S断开，甲、乙两表是电流表时，则两表的 示数之比为为（ ）
A．2:1B．3:1C．2:3D．1:3
9．如图所示的电路中，电源电压恒定，为定值电阻，闭合开关后，在移动滑动变阻器滑片过程中，下列图像中不正确的是( )
A．电压表示数随电流表示数变化图像
B．电流表示数随变阻器变化图像
C．变阻器的功率和定值电阻的功率的比值Q随变阻器电阻R的变化
图像
D．电流表示数变化量△I随电压表示数变化量△U的变化图像
10．防范触电事故最重要的是要有安全用电意识．下列有关安全用电的说法正确的是（ ）
A．发现有人触电后，应立即用手把他拉开
B．家用电器或电线着火时，应迅速用水来灭火
C．更换灯泡、搬动用电器前，应断开电源开关
D．在照明电路中，电灯的开关应接在零线和灯泡之间
11．用水煮食物时，只要水没烧干，食物就不会煮焦，但若用油炸食物，即使油没烧干，食物也能变焦，这主要是因为（ ）
A．油放出的热量比水多B．油的沸点比水高C．油的传热比水好D．油的比热容比水大
12．用毛皮摩擦过的橡胶棒接触验电器的金属球（如图所示），发现验电器的两个金属箔片张开。以下说法正确的是（ ）
A．毛皮和橡胶棒摩擦的过程中创造了电子
B．毛皮和橡胶棒摩擦的过程中橡胶棒得到电子
C．验电器的金属箔片张开是因为带了异种电荷
D．橡胶棒接触验电器瞬时电流方向从橡胶棒到验电器
二、填空题（每题5分，共4题，20分）
13．严寒冬季，我国北方哨兵脚上穿有电热靴。一只靴内加热电路如图所示，电源电压恒定，S2为三档旋钮开关（金属片M可分别拨至a、b、c处），电阻丝R1、R2规格相同且阻值不变，b为电阻丝R1的中点。每只电热靴的低温档为6W，则中温档的功率为_____W，高温档时应将开关M接到_____（填“a”、“b”或“c”）点。
14．如图是小明同学用相同的酒精灯给质量相等甲、乙两种固体物质加热时，根据测量结果描绘的温度一时间图象，由图可知，在5min内，甲物质的比热容_____（选填“＞”或“＜”）乙物质的比热容；甲物质在整个过程中，内能_____（选填“不断增大”、“先增大后不变”或“先增大后减小”）。
15．一只“8V 0.32W”的灯，接在12V的电源上，为使其正常发光，还应串联一个_________ Ω的电阻，这个电阻的功率是_________ W。
16．初二物理中我们学过的物理定律有：牛顿第一定律、光的反射定律；初三物理中我们学过的物理定律有：能量守恒定律、_________定律和_________定律。
三、实验题（共12分）
17．（4分）在探究“电流与电压、电阻的关系”的过程中，同学们提出了如下猜想：
猜想1：电流大小可能跟电压有关；
猜想2：电流大小可能跟电阻有关。
(1)为探究以上猜想，同学们着手连接图甲所示的实物电路。在连接电路时，开关应处于__________（填“断开”或“闭合”）状态；
(2)实验中的滑动变阻器有两个作用，可以保护电路，在探究“电流与电压的关系”时还可以_______；
(3)正确连接好电路后，为探究猜想2，同学们进行了如下操作：
①将5Ω电阻接入电路，调节滑动变阻器，使电压表示数为1.5V，记下电流表示数；
②将5Ω电阻换成10Ω的电阻，闭合开关后，电压表的示数如图乙所示，此时电压表的示数是_____；接下来，应将滑动变阻器的滑片向______（填“左”或“右”）移动，当观察到电压表示数为1.5V时，记下电流表示数；
③将10Ω电阻换成15Ω电阻，重复上面的实验；
(4)同学们将测量数据记录在下表中，分析表中数据：
可得出结论：______________________________。
18．（4分）笑笑在“测量小灯泡电功率”的实验中，所用小灯泡上标有“3.8V”的字样，他设计的实验电路如图甲所示：
（1）连接电路时，开关S应断开，目的是防止因电路_____（选填“短路”或“开路”）而损坏仪器；闭合开关后，若发现电压表的指针往左偏，这可能是由于电压表的正负接线柱________；
（2）若在实验中小灯泡的灯丝突然烧断了，则电压表的示数将__________；（选填“变大”“变小”或“不变”）；
（3）排除故障后，调节滑动变阻器，使灯泡正常发光，此时电流表的示数如图乙所示，小灯泡的额定功率为____ W；小灯泡正常发光时的电阻为____Ω；
（4）下表是在实验中测出的三组数据，根据测得的三组数据求出各次电阻，发现小灯泡三次的电阻值并不相同，这是因为小灯泡灯丝的电阻与________有关。
19．（4分）小刚同学设计了一个向右移动滑片灯光变暗的调光灯电路，其中有一部分没有完成，请你用笔画线代替导线帮他完成。
（__________）
四、作图题（共16分）
20．（8分）如图所示是一个通电线的电路，开关S闭合后，请结合图上提供的其他信息，标出电源的“+”“-”极和通电螺线管的N、 S极。
（______）
21．（8分）将下面的实物图用笔画代替导线补充完整，要求L1和L2并联_____。
五、计算题（共22分）
22．（10分）如图所示电路，电源电压保持不变，定值电阻R1=20Ω，R2=10Ω，R是滑动变阻器．当滑动变阻器滑片P移动到最右端，开关S1闭合，开关S2断开时，电流表的示数为0.4A；当滑动变阻器滑片P移动到中点时，开关S1闭合S2断开时，电压表的示数为U1，保持滑动变阻器滑片P位置不变，开关S2闭合S1断开时，电压表的示数为U2，且U1:U2=2:3，求：
（1）电源电压；
（2）滑动变阻器的最大阻值；
（3）整个电路消耗的电功率最小值
23．（12分）如图甲，高度足够高的圆柱形容器，高处有一个注水口，以10cm3/s均匀向内注水，容器正上方天花板上，有轻质细杆（体积忽略不计）粘合着由两个横截面积不同的实心圆柱体组成的组合，此组合的A、B部分都是密度为0.8g/cm3的不吸水复合材料构成，图乙中坐标记录了从注水开始到注水结束的1min内，水面高度h的变化情况，根据相关信息，求：
（1）圆柱形容器的横截面积S：
（2）组合体B的质量mB；
（3）分别在t1＝18s和t2＝43s时，杆对圆柱体组合作用力的大小之比F1：F2；
（4）在注水过程中，选取两个长为连续的26s的时段（两时段可部分重叠）计算在这两个时段内液体对容器底压强增加量比值的最大值。
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、A
3、C
4、D
5、C
6、A
7、B
8、D
9、B
10、C
11、B
12、B
二、填空题（每题5分，共4题，20分）
13、8 c
14、＜ 不断增大
15、100 0.16
16、欧姆 焦耳
三、实验题（共12分）
17、断开 改变定值电阻两端的电压或改变电阻两端的电压 1.7V 右 保持电压不变时，电流与电阻成反比例关系
18、短路 接反了 变大 1.52 9.5 温度
19、
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)6V
(2)20Ω
(3)0.9W
23、（1）40cm2；（2）160g；（3）14：1；（4）24/17。
电阻
5
10
15
电流I/A
0.30
0.15
0.10
实验次数
电压U／V
电流I／A
灯泡亮度
1
3.0
0.36
发光暗淡
2
3.8
发光正常
3
4.2
0.42
发光强烈
学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．如图所示，甲是某同学探究电流与电压关系的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图乙，则由图可知（ ）
A．R0的电阻值是10ΩB．电源电压为2.5V
C．滑动变阻器R的最大阻值是20ΩD．通过R0的电流与R0两端的电压成正比
2．通常情况下，下列物体属于导体的是（ ）
A．铅笔芯B．塑料直尺C．玻璃棒D．橡胶手套
3．图是拍摄机动车辆闯红灯的工作原理示意图．光控开关接收到红灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自动拍摄违章车辆．下列有关说法正确是
A．只要光控开关接收到红光，摄像系统就会自动拍摄
B．机动车只要驶过埋有压力开关的路口，摄像系统就会自动拍摄
C．只有光控开关和压力开关都闭合时，摄像系统才会自动拍摄
D．若将光控开关和压力开关并联，也能起到相同的作用
4．对于图中所示的四幅图，下列说法正确的是
A．甲图中软木塞飞出时，管内水蒸气的内能增加
B．乙图中两个压紧的铅块能吊着钩码不动，主要是因为铅块对钩码做了功
C．丙图中活塞向上运动是内燃机的做功冲程
D．丁图中小朋友下滑时，机械能转化为内能
5．如图所示，电源电压恒定不变。闭合开关后，滑动变阻器的滑片P由b端移到某点c的过程中，电压表的示数由4V变为3V，电流表的示数由0.2A变为0.3A，由此可知
A．电源电压为7V
B．R1的阻值为20Ω
C．电路消耗的最小功率为1.2W
D．滑片P在b端时，10秒内R1产生的热量为12J
6．某同学做电学实验时，电路如图所示，已知他所用电流表的量程为0~0.6A，电压表的量程为0~3V，电源电压为6V（保持不变），滑动变阻器的最大阻值为50Ω，定值电阻R为10Ω，开关S闭合后，在移动滑动变阻器的过程中，下列情况可能出现的是
A．电压表的最小示数为1V
B．滑动变阻器的最小功率为0W
C．电流表的最大示数为0.6A
D．电阻R0的最大功率为1.8W
7．智能手机耗电达到一定量时，会自动提示用户采用“省电模式”，在这种模式下，可延长电池的供电时间，原因是
A．降低了电池的输出电压B．减小了电池的输出电流
C．减小了电子线路的电阻D．增大了电池的输出功率
8．如图所示的电路中，当开关Ｓ闭合，甲、乙两表示为电压表时，示数之比；当开关S断开，甲、乙两表是电流表时，则两表的 示数之比为为（ ）
A．2:1B．3:1C．2:3D．1:3
9．如图所示的电路中，电源电压恒定，为定值电阻，闭合开关后，在移动滑动变阻器滑片过程中，下列图像中不正确的是( )
A．电压表示数随电流表示数变化图像
B．电流表示数随变阻器变化图像
C．变阻器的功率和定值电阻的功率的比值Q随变阻器电阻R的变化
图像
D．电流表示数变化量△I随电压表示数变化量△U的变化图像
10．防范触电事故最重要的是要有安全用电意识．下列有关安全用电的说法正确的是（ ）
A．发现有人触电后，应立即用手把他拉开
B．家用电器或电线着火时，应迅速用水来灭火
C．更换灯泡、搬动用电器前，应断开电源开关
D．在照明电路中，电灯的开关应接在零线和灯泡之间
11．用水煮食物时，只要水没烧干，食物就不会煮焦，但若用油炸食物，即使油没烧干，食物也能变焦，这主要是因为（ ）
A．油放出的热量比水多B．油的沸点比水高C．油的传热比水好D．油的比热容比水大
12．用毛皮摩擦过的橡胶棒接触验电器的金属球（如图所示），发现验电器的两个金属箔片张开。以下说法正确的是（ ）
A．毛皮和橡胶棒摩擦的过程中创造了电子
B．毛皮和橡胶棒摩擦的过程中橡胶棒得到电子
C．验电器的金属箔片张开是因为带了异种电荷
D．橡胶棒接触验电器瞬时电流方向从橡胶棒到验电器
二、填空题（每题5分，共4题，20分）
13．严寒冬季，我国北方哨兵脚上穿有电热靴。一只靴内加热电路如图所示，电源电压恒定，S2为三档旋钮开关（金属片M可分别拨至a、b、c处），电阻丝R1、R2规格相同且阻值不变，b为电阻丝R1的中点。每只电热靴的低温档为6W，则中温档的功率为_____W，高温档时应将开关M接到_____（填“a”、“b”或“c”）点。
14．如图是小明同学用相同的酒精灯给质量相等甲、乙两种固体物质加热时，根据测量结果描绘的温度一时间图象，由图可知，在5min内，甲物质的比热容_____（选填“＞”或“＜”）乙物质的比热容；甲物质在整个过程中，内能_____（选填“不断增大”、“先增大后不变”或“先增大后减小”）。
15．一只“8V 0.32W”的灯，接在12V的电源上，为使其正常发光，还应串联一个_________ Ω的电阻，这个电阻的功率是_________ W。
16．初二物理中我们学过的物理定律有：牛顿第一定律、光的反射定律；初三物理中我们学过的物理定律有：能量守恒定律、_________定律和_________定律。
三、实验题（共12分）
17．（4分）在探究“电流与电压、电阻的关系”的过程中，同学们提出了如下猜想：
猜想1：电流大小可能跟电压有关；
猜想2：电流大小可能跟电阻有关。
(1)为探究以上猜想，同学们着手连接图甲所示的实物电路。在连接电路时，开关应处于__________（填“断开”或“闭合”）状态；
(2)实验中的滑动变阻器有两个作用，可以保护电路，在探究“电流与电压的关系”时还可以_______；
(3)正确连接好电路后，为探究猜想2，同学们进行了如下操作：
①将5Ω电阻接入电路，调节滑动变阻器，使电压表示数为1.5V，记下电流表示数；
②将5Ω电阻换成10Ω的电阻，闭合开关后，电压表的示数如图乙所示，此时电压表的示数是_____；接下来，应将滑动变阻器的滑片向______（填“左”或“右”）移动，当观察到电压表示数为1.5V时，记下电流表示数；
③将10Ω电阻换成15Ω电阻，重复上面的实验；
(4)同学们将测量数据记录在下表中，分析表中数据：
可得出结论：______________________________。
18．（4分）笑笑在“测量小灯泡电功率”的实验中，所用小灯泡上标有“3.8V”的字样，他设计的实验电路如图甲所示：
（1）连接电路时，开关S应断开，目的是防止因电路_____（选填“短路”或“开路”）而损坏仪器；闭合开关后，若发现电压表的指针往左偏，这可能是由于电压表的正负接线柱________；
（2）若在实验中小灯泡的灯丝突然烧断了，则电压表的示数将__________；（选填“变大”“变小”或“不变”）；
（3）排除故障后，调节滑动变阻器，使灯泡正常发光，此时电流表的示数如图乙所示，小灯泡的额定功率为____ W；小灯泡正常发光时的电阻为____Ω；
（4）下表是在实验中测出的三组数据，根据测得的三组数据求出各次电阻，发现小灯泡三次的电阻值并不相同，这是因为小灯泡灯丝的电阻与________有关。
19．（4分）小刚同学设计了一个向右移动滑片灯光变暗的调光灯电路，其中有一部分没有完成，请你用笔画线代替导线帮他完成。
（__________）
四、作图题（共16分）
20．（8分）如图所示是一个通电线的电路，开关S闭合后，请结合图上提供的其他信息，标出电源的“+”“-”极和通电螺线管的N、 S极。
（______）
21．（8分）将下面的实物图用笔画代替导线补充完整，要求L1和L2并联_____。
五、计算题（共22分）
22．（10分）如图所示电路，电源电压保持不变，定值电阻R1=20Ω，R2=10Ω，R是滑动变阻器．当滑动变阻器滑片P移动到最右端，开关S1闭合，开关S2断开时，电流表的示数为0.4A；当滑动变阻器滑片P移动到中点时，开关S1闭合S2断开时，电压表的示数为U1，保持滑动变阻器滑片P位置不变，开关S2闭合S1断开时，电压表的示数为U2，且U1:U2=2:3，求：
（1）电源电压；
（2）滑动变阻器的最大阻值；
（3）整个电路消耗的电功率最小值
23．（12分）如图甲，高度足够高的圆柱形容器，高处有一个注水口，以10cm3/s均匀向内注水，容器正上方天花板上，有轻质细杆（体积忽略不计）粘合着由两个横截面积不同的实心圆柱体组成的组合，此组合的A、B部分都是密度为0.8g/cm3的不吸水复合材料构成，图乙中坐标记录了从注水开始到注水结束的1min内，水面高度h的变化情况，根据相关信息，求：
（1）圆柱形容器的横截面积S：
（2）组合体B的质量mB；
（3）分别在t1＝18s和t2＝43s时，杆对圆柱体组合作用力的大小之比F1：F2；
（4）在注水过程中，选取两个长为连续的26s的时段（两时段可部分重叠）计算在这两个时段内液体对容器底压强增加量比值的最大值。
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、A
3、C
4、D
5、C
6、A
7、B
8、D
9、B
10、C
11、B
12、B
二、填空题（每题5分，共4题，20分）
13、8 c
14、＜ 不断增大
15、100 0.16
16、欧姆 焦耳
三、实验题（共12分）
17、断开 改变定值电阻两端的电压或改变电阻两端的电压 1.7V 右 保持电压不变时，电流与电阻成反比例关系
18、短路 接反了 变大 1.52 9.5 温度
19、
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)6V
(2)20Ω
(3)0.9W
23、（1）40cm2；（2）160g；（3）14：1；（4）24/17。
电阻
5
10
15
电流I/A
0.30
0.15
0.10
实验次数
电压U／V
电流I／A
灯泡亮度
1
3.0
0.36
发光暗淡
2
3.8
发光正常
3
4.2
0.42
发光强烈
