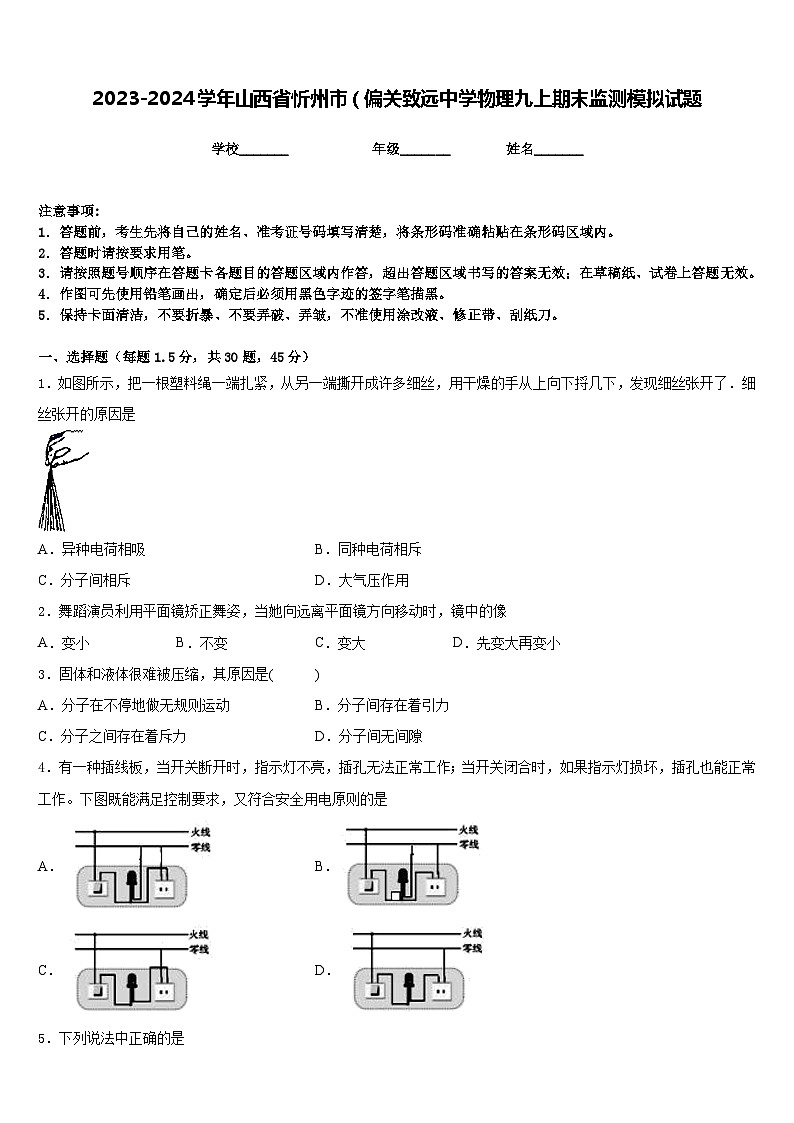

2023-2024学年山西省忻州市（偏关致远中学物理九上期末监测模拟试题含答案

这是一份2023-2024学年山西省忻州市（偏关致远中学物理九上期末监测模拟试题含答案，共14页。试卷主要包含了答题时请按要求用笔，电焊利用电流的热效应熔化焊条，如图所示，电源电压恒定等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1.5分，共30题，45分）
1．如图所示，把一根塑料绳一端扎紧，从另一端撕开成许多细丝，用干燥的手从上向下捋几下，发现细丝张开了．细丝张开的原因是
A．异种电荷相吸B．同种电荷相斥
C．分子间相斥D．大气压作用
2．舞蹈演员利用平面镜矫正舞姿，当她向远离平面镜方向移动时，镜中的像
A．变小B．不变C．变大D．先变大再变小
3．固体和液体很难被压缩，其原因是( )
A．分子在不停地做无规则运动B．分子间存在着引力
C．分子之间存在着斥力D．分子间无间隙
4．有一种插线板，当开关断开时，指示灯不亮，插孔无法正常工作；当开关闭合时，如果指示灯损坏，插孔也能正常工作。下图既能满足控制要求，又符合安全用电原则的是
A．B．
C．D．

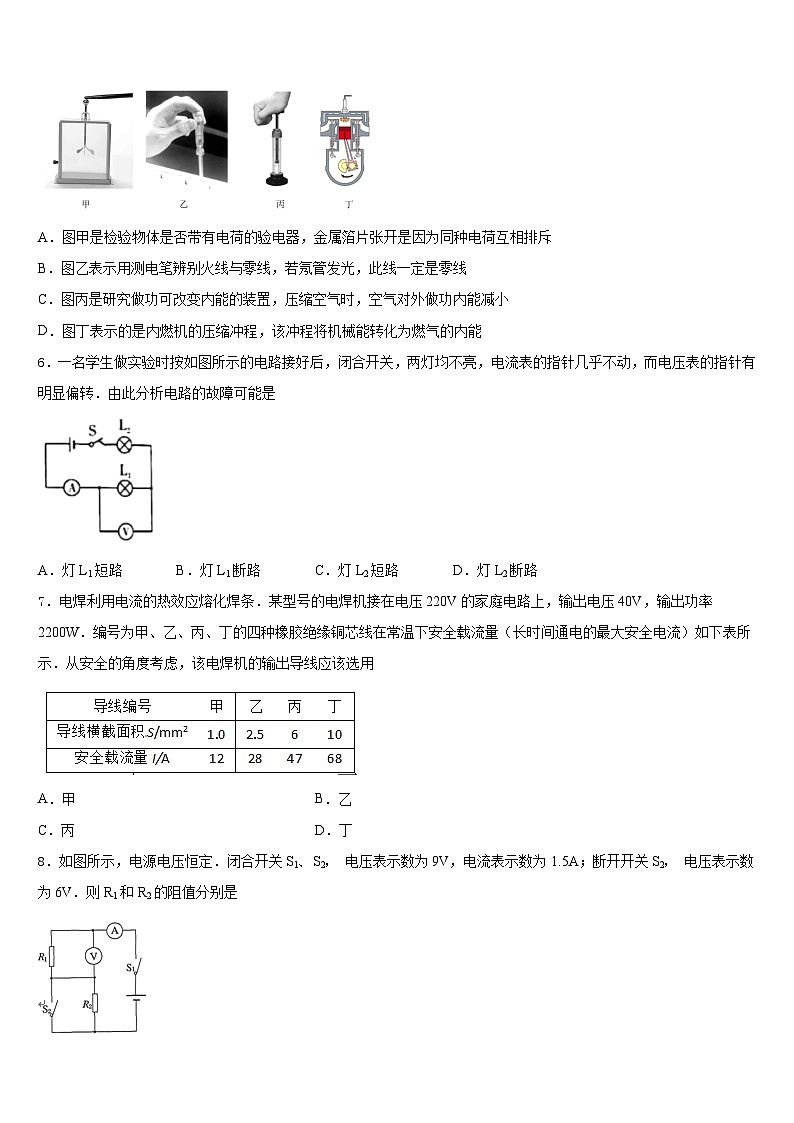

5．下列说法中正确的是
A．图甲是检验物体是否带有电荷的验电器，金属箔片张开是因为同种电荷互相排斥
B．图乙表示用测电笔辨别火线与零线，若氖管发光，此线一定是零线
C．图丙是研究做功可改变内能的装置，压缩空气时，空气对外做功内能减小
D．图丁表示的是内燃机的压缩冲程，该冲程将机械能转化为燃气的内能
6．一名学生做实验时按如图所示的电路接好后，闭合开关，两灯均不亮，电流表的指针几乎不动，而电压表的指针有明显偏转．由此分析电路的故障可能是
A．灯L1短路B．灯L1断路C．灯L2短路D．灯L2断路
7．电焊利用电流的热效应熔化焊条．某型号的电焊机接在电压220V的家庭电路上，输出电压40V，输出功率2200W．编号为甲、乙、丙、丁的四种橡胶绝缘铜芯线在常温下安全载流量（长时间通电的最大安全电流）如下表所示．从安全的角度考虑，该电焊机的输出导线应该选用

A．甲B．乙
C．丙D．丁
8．如图所示，电源电压恒定．闭合开关S1、S2， 电压表示数为9V，电流表示数为1.5A；断开开关S2， 电压表示数为6V．则R1和R2的阻值分别是

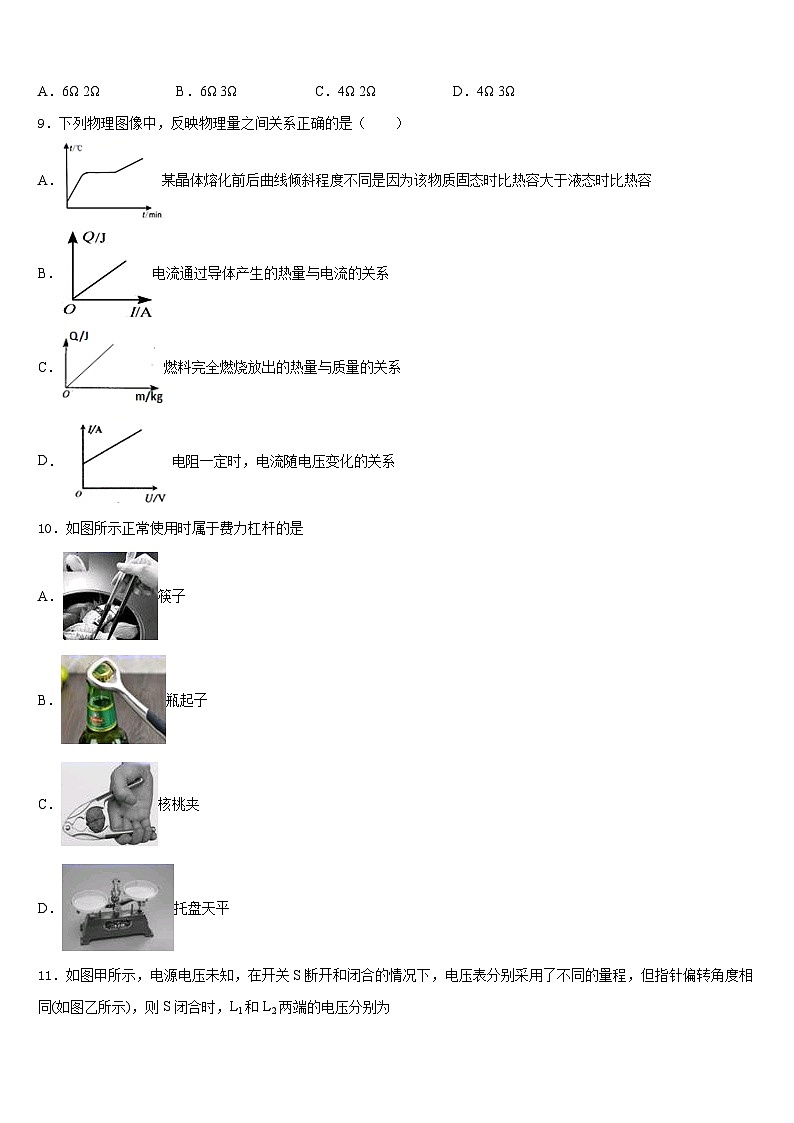

A．6Ω 2ΩB．6Ω 3ΩC．4Ω 2ΩD．4Ω 3Ω
9．下列物理图像中，反映物理量之间关系正确的是（ ）
A．某晶体熔化前后曲线倾斜程度不同是因为该物质固态时比热容大于液态时比热容
B．电流通过导体产生的热量与电流的关系
C．燃料完全燃烧放出的热量与质量的关系
D．电阻一定时，电流随电压变化的关系
10．如图所示正常使用时属于费力杠杆的是
A．筷子
B．瓶起子
C．核桃夹
D．托盘天平
11．如图甲所示，电源电压未知，在开关S断开和闭合的情况下，电压表分别采用了不同的量程，但指针偏转角度相同(如图乙所示)，则S闭合时，L1和L2两端的电压分别为
A．8.8V 2.2VB．2.2V 8.8V
C．11V 8.8VD．11V 2.2V
12．与丝绸摩擦过的玻璃棒带正电荷，这是因为摩擦使得（ ）
A．电子从玻璃棒转移到丝绸
B．中子从玻璃棒转移到丝绸
C．质子从丝绸转移到玻璃棒
D．原子核从丝绸转移到玻璃棒
13．把标有“8V 16W”的灯泡和“12V 36W”的灯泡串联后接在电源两端（灯丝电阻不变），其中一只灯泡正常发光，另一只没有达到其额定功率，则
A．电源电压为20VB．电路中电流为3A
C．两灯泡的总功率为32WD．灯的实际功率小于灯的实际功率
14．通常情况下，下列物体中属于导体的是
A．橡胶垫B．金属丝C．玻璃棒D．塑料绳
15．如图所示，能够正确表示电路连接的是图（ ）
A．
B．
C．
D．
16．一只小灯泡标有“3.8V”字样，额定功率模糊不清，某同学设计了如图甲所示的电路进行测量，电源电压恒为6V，电压表、电流表使用的量程分别为0~3V、0~0.6A，滑动变阻器的规格为“10Ω 1A”，他根据实验数据作出了电压表、电流表示数的U—I图像，如图乙所示。则以下判断正确的是（ ）
A．小灯泡的额定功率为0.88W
B．滑片向左移时电压表示数变大，小灯泡变亮
C．变阻允许连入电路的最大阻值约为8.82Ω
D．小灯泡正常发光2s内，变阻器产生的电热为3.04J
17．如图所示电路，电源电压不变，当滑动变阻器的滑片P从中点向右端移动的过程中，电流表和电压表示数的变化情况是
A．电压表示数减小，电流表A1示数增大，电流表A2示数增大；
B．电压表示数增大，电流表A1示数不变，电流表A2示数减小；
C．电压表示数不变，电流表A1示数减小，电流表A2示数减小；
D．电压表示数不变，电流表A1示数不变，电流表A2示数增大。
18．下列估测符合生活事实的是（ ）
A．家用照明灯正常发光的电流约0.15A
B．家用29寸彩电的功率约2000W
C．LED台灯的功率约为40W
D．120W的电冰箱一天耗电约3KW·h
19．小刚利用电能表测某家用电器的电功率．当电路中只有这个用电器工作时，测得在15min内，消耗电能0.3kW•h，这个用电器可能是
A．空调器 B．电冰箱 C．电视机 D．收音机
20．如图所示的“探究电磁铁磁性强弱与哪些因素有关”的实验中，想让电磁铁吸引更多的大头针，可行的做法是
A．减少线圈的匝数B．用铜芯代替铁芯
C．将滑片P向a端移动D．将滑片P向b端移动
21．图甲所示是小明的调光灯电路图，他将粗细均匀的电阻丝AB通过滑片P连入电路，小灯泡的额定电压为6V．闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I—U关系图像如图乙所示．（电阻丝AB的阻值不随温度变化），下面说法中正确的是
A．电阻丝AB的阻值为6Ω
B．小灯泡的最小功率为1.5W
C．电路中的最大功率是6W
D．滑片P从最左端A滑到最右端B的过程中，电压表示数变大
22．有甲、乙、丙三根铜导线，甲和乙粗细相同，但甲比乙长一些，乙和丙长度相同，但乙比丙细一些，则三根导线的电阻大小关系是（ ）
A．R甲=R乙=R丙B．R甲>R乙>R丙
C．R甲>R丙>R乙D．无法确定
23．小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则（ ）
A．两表都可能被烧坏
B．两表都不会被烧坏
C．电流表不会被烧坏
D．电压表不会被烧坏，电流表可能被烧坏
24．小明同学设计的家庭电路如图所示，其中设计正确的是
A．插座dB．开关cC．电灯bD．插座a
25．有一种电冰箱只有在压缩机工作时才消耗电能，将一台这样的电冰箱单独接在标有“3000r/kW h”字样的电能表上，测得电冰箱压缩机连续工作10min电能表的表盘转过75r，同时发现该电冰箱一天（24h） 耗电为1.2kW·h，压缩机每次连续工作时间都是15min，那么压缩机一天工作的次数是
A．29次B．31次
C．32次D．34次
26．如图所示，电源电压恒为9V，电压表的量程为0~3V，电流表的量程为0~0.6A，滑动变阻器的规格为“24Ω 0.8A”，灯泡标有“3V 1.5W”字样。闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是（ ）
A．滑动变阻器的电阻允许调节的范围是0~24Ω
B．电流表示数的变化范围是0.1A~0.5A
C．电压表示数的变化范围是1V~3V
D．灯泡的最小功率是0.54W
27．如图所示，R1为定值电阻，R2为滑动变阻器，当变阻器的滑片P向右移动时，图中电压表和电流表的示数变化情况及它们示数的比值变化情况为（ ）
A．电压表示数不变，电流表示数变小，比值变大
B．电压表示数变小，电流表示数变大，比值变小
C．电压表示数不变，电流表示数变大，比值变小
D．电压表示数变大，电流表示数变小，比值变大
28．如图所示，干燥环境下甲验电器的金属箔张开，乙验电器的金属箔闭合。小妙用带有绝缘柄的棒，接触甲、乙两验电器的金属球，发现乙的金属箔由闭合变成张开。由此可知（ ）
A．接触时，棒中的电流方向一定向左
B．接触后，甲的金属箔完全闭合
C．这根棒肯定是铜棒
D．这根棒肯定不是干燥的木棒
29．下列说法中正确的是
A．地球的含水量很高，被看作一个“水球”，有助于整体温度的调节，利于生态平衡
B．一物体吸热后，内能增大、温度升高，其比热容也变大
C．一铝块和铜块，吸收相同的热量后，升高相同的温度，说明铝块与铜块比热容相同
D．冬天人们常常搓手取暖，说明热传递可以改变物体的内能
30．有两个定值电阻，分别标有“6V0.5A”和“12V1A”字样，当将它们串联在电路中时，电源电压不可超过
A．6VB．12VC．18VD．24V
二、填空题（每空1分，共10题，20分）
31．在汽油机的四个冲程中，机械能转化为内能的是_____冲程．如图所示汽油机正在进行的是_______冲程，已知汽油的热值为1．6×107J /kg ，则完全燃烧100g汽油放出的热量为______J．
32．不考虑温度对灯丝电阻的影响，将标有“6V 3W”的L1和标有“3V 3W”的灯泡L2串联接入电路，为保证两灯能长时间工作，允许加在它们两端的最高电压为________V，L2的实际电功率为______W。
33．如图是R1、R2两电阻的电压与电流关系图像，由图可知，电阻R1的阻值为________Ω；若将两电阻并联后接在3V的电源两端，干路电电流为________A；若将两电阻串联后接在3V电源两端，R1消耗的功率为_________W。
34．北京时间2014年2月8日凌晨，第22届冬季奥运会开幕式在俄罗斯索契的菲施特奥林匹克体育场举行。我国多家电视台进行了现场直播，电视台是通过________传递信息的。
35．如图所示在中国科技馆“电磁之奥”展区，有一个“液体宝塔”展台，展台上的圆柱行容器中装有磁液，这种磁液既有液体的流动性又有固体磁性材料的强磁性。磁液中有三个宝塔形圆锥，锥内安装电磁铁，圆形台面下有三个手柄。转动手柄时产生感应电流，电流通过电磁铁产生磁场，从而使磁液沿圆锥体螺旋爬升。手柄转动越快，磁液爬升就越快，针对这一现象，提出一个可探究的科学问题：_____。
36．夏天，水泥马路的温度往往比湖水高得多，这是由于_____。市政部门经常派出洒水车向路面洒水降温，这是利用了_____的道理。
37．如图所示，根据表中数据可知，在阳光照射下，干泥土比湿泥土升温________（填“快”或“慢”）；从节能的角度考虑，烧开水时用________（填“铜”或“铝”）壶好比较好；测量质量小、温度高的物体的温度时，用________（填“酒精”或“水银”）温度计更为准确。
38． “红灯停，绿灯行，读秒灯亮等一等”。路口的这些交通指示灯是______的（选填“串联”或“并联”）。红灯快结束时中间的倒计时读秒灯同时亮了，此时通过红灯的电流_______（选填“变大”、“不变”或“变小”）。
39．在如图所示的四幅图中，甲、乙是两个演示实验示意图；丙、丁是四冲程汽油机工作过程中的两个冲程示意图。丙图对应的工作原理是______图所示的演示实验；丁图所示冲程的能量转化是将_________能转化为内能。
40．汽车发动机冷却系统分为风冷型和水冷型两种。风冷型发动机以空气为冷却介质，当风高速吹过发动机时，利用_________的方式改变的发动机的内能；水冷型发动机则是利用水的_________较大的特性。某水冷四冲程柴油发动机工作时转速表如图所示，则该发动机1min内经历压缩冲程_________次，若该柴油机每完全燃烧柴油1kg，输出机械能1.376×107J，则该柴油机的效率为_________。（q柴油=4.3×107J/kg）
三、实验题（每空1分，共2题，15分）
41．在同一粗糙水平面固定两个不同斜面，小华同学研究相同的两个小球A、B 分别沿不同的斜面运动，用频闪照相机每隔0.1s 拍摄了小球滚动时的不同位置，图上数字为闪光时刻编号，位置间距如图所示．
（1）甲图中A 球在斜面上运动的速度________（选填“增大”、“减小”或“不变”），机械能________（选填“增加”、“减小”或“不变”）．
（2）乙图中小球B 沿斜面运动过程中的动能________，重力势能________（选填“增大”、“减小”或“不变”）．
（3）若两个小球从斜面上运动到斜面底部时与相同的木块碰撞，碰撞之后图________（选填“甲”或“乙”）中木块运动距离较大．
42．如图1所示是“探究不同物质吸热升温现象”的实验．将质量相等的沙子和水分别装在易拉罐中，并测出沙子和水的初温．然后用酒精灯加热并不断搅拌，每隔1min记录一次温度．
实验记录如下表
（1）实验中，加热时间实质上反映了_____________________．
（2）根据实验数据，在图2中画出沙子和水的温度随时间变化的图象．________
（3）分析图象可知，对于质量相等的沙子和水：吸收相等热量，升温较快的是____；若使两者升高相同的温度，则____吸收的热量较多．通过大量类似实验，人们发现了物质的又一种物理属性，物理学将这种属性叫做____．
四、计算题（每题10分，共2题，20分）
43．2019年，无为县进一步加大农村环境“三大革命”改厕民生工程资金投入，主要是为了改善农民生活环境、减少疾病传播、提高农民生活质量和健康水平。小明家住农村，学完电学的他，也想为家人出一份力，他家的厕所离房子有一段距离。晚上，家人上厕所都要带上手电筒，很不方便，若灯整夜开着又浪费电。他想利用所学的知识对厕所的照明电路进行适当改装，将“220V 20W”的节能灯、阻值为1980Ω的电阻和开关S、S1连成如图所示的电路。天黑后，S处于闭合状态，当无人入厕时，开关S1断开，此时灯较暗，但能起到指示作用；当有人入厕时，闭合开关S1，灯泡正常发光，起到照明作用（不考虑温度对节能灯电阻的影响）。
(1)当S、S1都闭合时，电阻R处于________状态（填“短路”、“断路”或“通路”）；
(2)当S1断开时，通电10min，电阻R产生的热量是多少J ______？
(3)计算无人入厕时和有人入厕时，电路消耗的总功率各是多少 _______？
44．如图甲是一种常见的热水袋，图乙是它的简化电路图，其性能指标如表：
（1）正常工作时通过电阻R的电流是多少？
（2）若正常工作时小灯泡的功率为0.2W，那么小灯泡正常工作1分钟消耗多少电能？
（3）当实际电压为200V时，该电热水袋的实际加热功率约为多少？
参考答案
一、选择题（每题1.5分，共30题，45分）
1、B
2、B
3、C
4、A
5、A
6、B
7、D
8、B
9、C
10、A
11、B
12、A
13、C
14、B
15、A
16、C
17、C
18、A
19、A
20、C
21、C
22、B
23、D
24、D
25、C
26、D
27、B
28、D
29、A
30、B
二、填空题（每空1分，共10题，20分）
31、压缩 做功
32、7.5 0.75
33、10 0.9 0.4
34、电磁波
35、磁液上升的速度与手柄转速有什么关系
36、水的比热容大，温度变化慢 水蒸发吸热
37、快 铜 水银
38、并联 不变
39、甲 机械
40、热传递 比热容 750 32﹪
三、实验题（每空1分，共2题，15分）
41、不变 减小 增大 减小 乙
42、水和沙子吸收热量的多少 沙子 水 比热容
四、计算题（每题10分，共2题，20分）
43、短路 2970J 11W；20W
44、 (1)1.82A；(2)12J；(3)330.6W。
加热时间/min
0
1
2
3
4
5
温度/℃
沙子
20
25
29
34
38
水
20
21
22
23
24
额定电压
额定加热功率
指示功率
袋内充水
自动断电温度
220V
400W
0.2W
1kg
65℃
