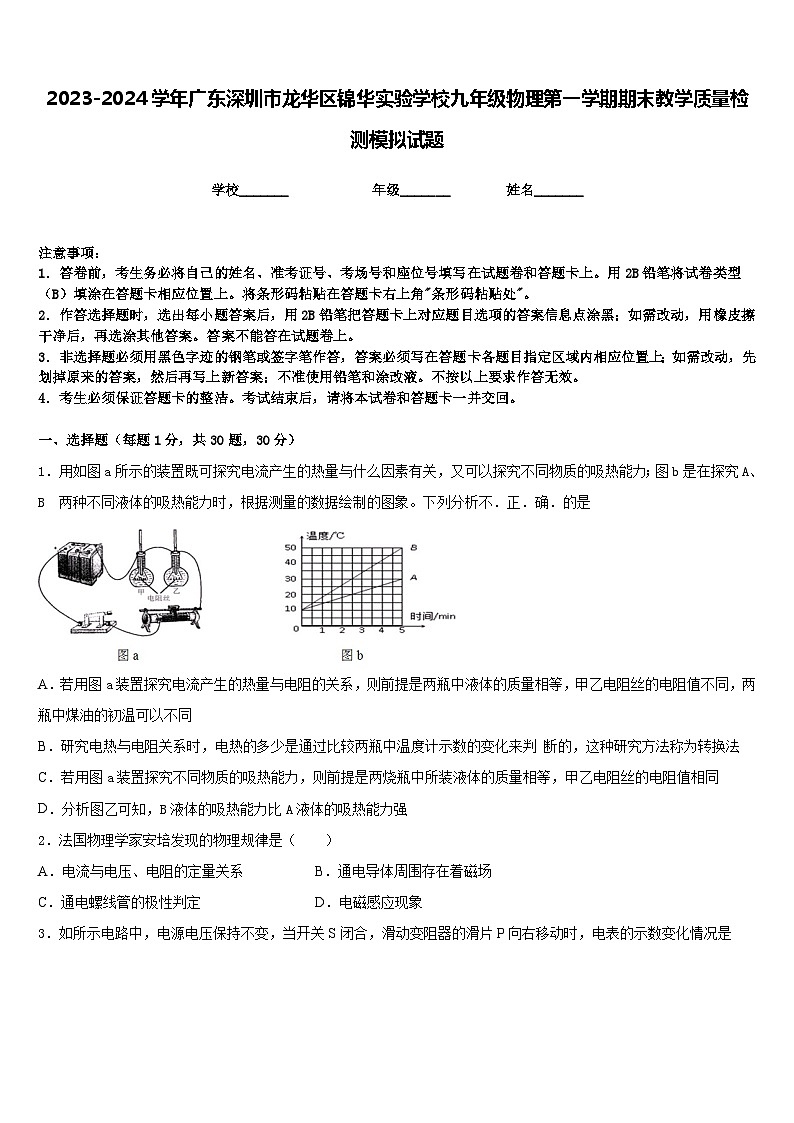

2023-2024学年广东深圳市龙华区锦华实验学校九年级物理第一学期期末教学质量检测模拟试题含答案
展开
这是一份2023-2024学年广东深圳市龙华区锦华实验学校九年级物理第一学期期末教学质量检测模拟试题含答案，共9页。试卷主要包含了考生必须保证答题卡的整洁，下列关于热现象的说法，正确的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．用如图a所示的装置既可探究电流产生的热量与什么因素有关，又可以探究不同物质的吸热能力；图 b 是在探究 A、B 两种不同液体的吸热能力时，根据测量的数据绘制的图象。下列分析不．正．确．的是
A．若用图 a 装置探究电流产生的热量与电阻的关系，则前提是两瓶中液体的质量相等，甲乙电阻丝的电阻值不同，两瓶中煤油的初温可以不同
B．研究电热与电阻关系时，电热的多少是通过比较两瓶中温度计示数的变化来判 断的，这种研究方法称为转换法
C．若用图a装置探究不同物质的吸热能力，则前提是两烧瓶中所装液体的质量相等，甲乙电阻丝的电阻值相同
D．分析图乙可知，B液体的吸热能力比A液体的吸热能力强
2．法国物理学家安培发现的物理规律是（ ）
A．电流与电压、电阻的定量关系B．通电导体周围存在着磁场
C．通电螺线管的极性判定D．电磁感应现象

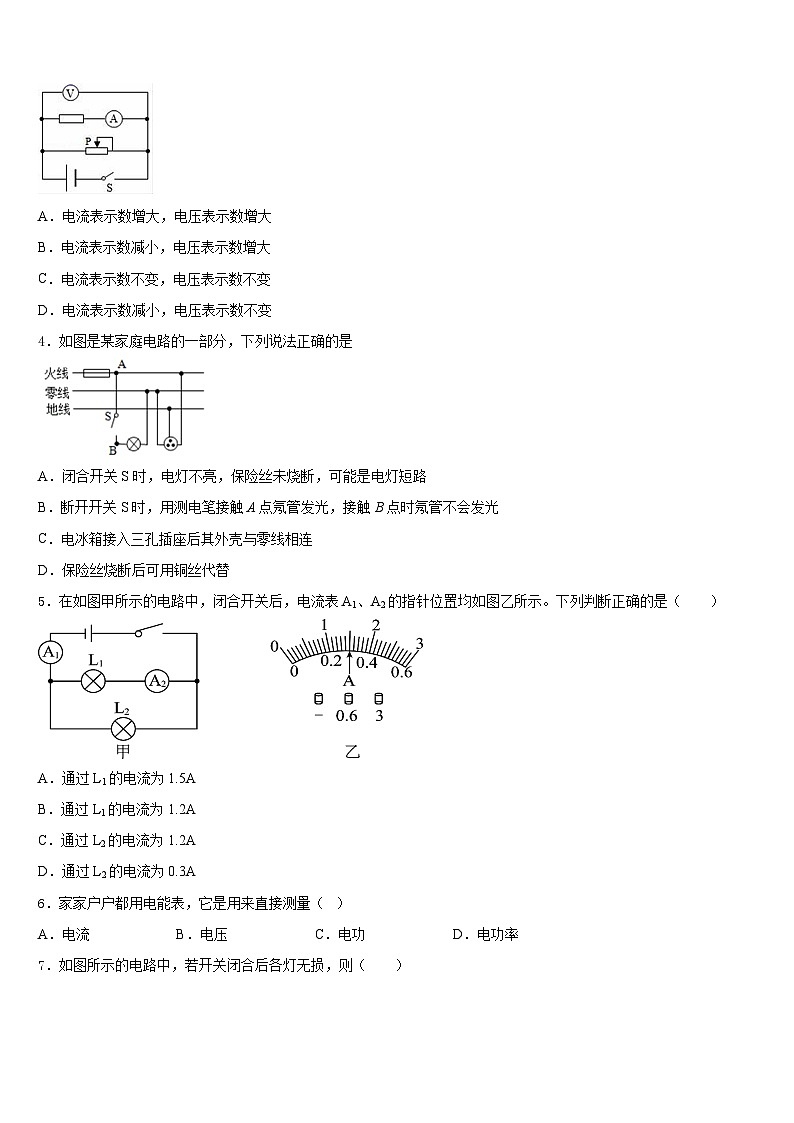

3．如所示电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电表的示数变化情况是
A．电流表示数增大，电压表示数增大
B．电流表示数减小，电压表示数增大
C．电流表示数不变，电压表示数不变
D．电流表示数减小，电压表示数不变
4．如图是某家庭电路的一部分，下列说法正确的是
A．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路
B．断开开关S时，用测电笔接触A点氖管发光，接触B点时氖管不会发光
C．电冰箱接入三孔插座后其外壳与零线相连
D．保险丝烧断后可用铜丝代替
5．在如图甲所示的电路中，闭合开关后，电流表A1、A2的指针位置均如图乙所示。下列判断正确的是（ ）
A．通过L1的电流为1.5A
B．通过L1的电流为1.2A
C．通过L2的电流为1.2A
D．通过L2的电流为0.3A
6．家家户户都用电能表，它是用来直接测量（ ）
A．电流B．电压C．电功D．电功率

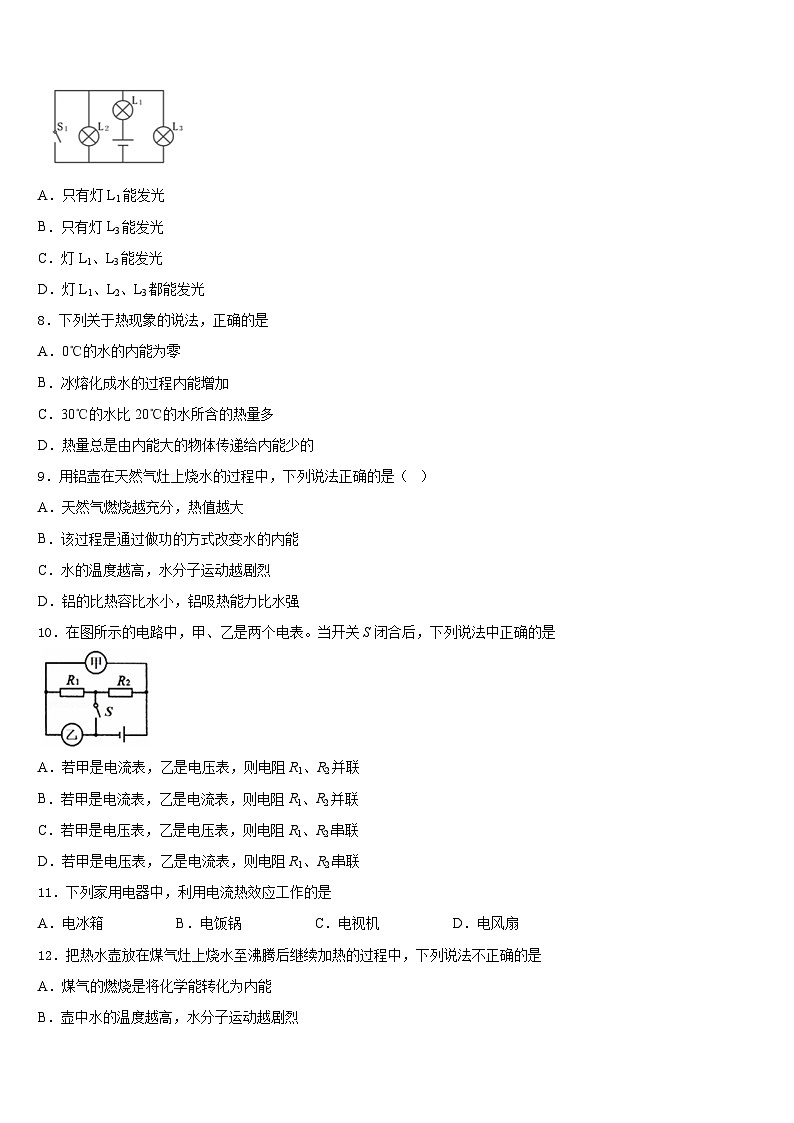

7．如图所示的电路中，若开关闭合后各灯无损，则（ ）
A．只有灯L1能发光
B．只有灯L3能发光
C．灯L1、L3能发光
D．灯L1、L2、L3都能发光
8．下列关于热现象的说法，正确的是
A．0℃的水的内能为零
B．冰熔化成水的过程内能增加
C．30℃的水比20℃的水所含的热量多
D．热量总是由内能大的物体传递给内能少的
9．用铝壶在天然气灶上烧水的过程中，下列说法正确的是（ ）
A．天然气燃烧越充分，热值越大
B．该过程是通过做功的方式改变水的内能
C．水的温度越高，水分子运动越剧烈
D．铝的比热容比水小，铝吸热能力比水强
10．在图所示的电路中，甲、乙是两个电表。当开关S闭合后，下列说法中正确的是
A．若甲是电流表，乙是电压表，则电阻R1、R2并联
B．若甲是电流表，乙是电流表，则电阻R1、R2并联
C．若甲是电压表，乙是电压表，则电阻R1、R2串联
D．若甲是电压表，乙是电流表，则电阻R1、R2串联
11．下列家用电器中，利用电流热效应工作的是
A．电冰箱B．电饭锅C．电视机D．电风扇
12．把热水壶放在煤气灶上烧水至沸腾后继续加热的过程中，下列说法不正确的是
A．煤气的燃烧是将化学能转化为内能
B．壶中水的温度越高，水分子运动越剧烈
C．煤气燃烧得越充分，它的热值越大
D．烧水的过程中是通过热传递改变水的内能的
二、填空题（每题5分，共4题，20分）
13．如图所示，让小车分别从斜面的不同高度由静止滑下，撞击水平面上的木块，该实验是探究______（选填“小车”、“木块”）的动能与______的关系，通过比较______来比较动能大小．
14．如图甲是通过电阻R和小灯泡L的电流随电压变化的图像。R的阻值为______Ω；若将它们接入如图乙所示的电路中，当只闭合开关S时，小灯泡的实际功率为2.4W；再闭合开关S1，经过1min电路消耗的电能为______ J 。
15．邵阳市第一中学每天需向学生提供1000kg开水。若冷水的温度为20℃，将1000kg冷水加热到沸腾（在1标准大气压下），至少需要供给_____J的热量。
16．在漫长的历史中，许多科学家为人类做出了卓越贡献，为了纪念这些科学家，我们把他们的名字作为物理量的单位，其中法国物理学家、化学家和数学家安培的名字作为_____单位：把_____的名字作为能量的基本单位．
三、实验题（共12分）
17．（4分）某同学想利用一块电压表和阻值为10的定值电阻R0测量电阻RX的阻值。他选择了满足实验要求的电源（电源两端电压未知且不变）、电压表、开关，并连接了实验电路，如图所示。他的主要实验步骤如下：
①按电路图连接实物电路，在连接电路时断开开关；
②闭合开关S、S2，断开开关S1时，电压表的示数如图甲所示，记录示数为U 1；
③闭合开关S、S1，断开开关S2时，电压表的示数如图乙所示，记录示数为U 2；
请完成下列问题：
（1）画出本次实验数据的记录表格。
（___________）
（2）电源电压是___________V，电阻RX的阻值为_________
18．（4分）小华同学想用“伏安法”来测量定值电阻Rx的阻值，于是他在学校实验室借了一些器材，连接了如图甲所示的电路，电路中电源电压恒定不变．
（1）闭合开关，向__________端（填“A”或“B”）移动变阻器的滑片能使电流表的示数变大．操作中，小华发现两只电表中只有一只电表的指针有明显偏转，初步检查确认，电路接线完好，两只电表均无故障，则发生故障的元件应是下列元件中的__________（填选项前字母代码）．
A．电源 B．电阻Rx C．滑动变阻器
（2）排出故障后，闭合开关，当电压表示数为2.6V时，电流表示数如图乙所示，则Rx的阻值为__________Ω（结果保留两位有效数字）．
（3）按照上面的操作步骤，小华又测量了一个额定电压为3V的小灯泡的电阻，并描绘了其电流随电压变化的图像如图丙所示．小华发现小灯泡的I–U图像不是直线，与他以前描绘定值电阻的I–U图像不一样，原因可能是小灯泡的电阻与__________有关；由图像可知，小灯泡的额定功率为__________W．
19．（4分）在“探究电流与电压的关系”实验中，电源电压恒为6V：
（1）请用笔画线代替导线，将图甲中电路连接完整，要求滑片P向B端滑动时，滑动变阻器接入电路的电阻变大（连接时导线不允许交叉）。
（______）
（2）正确连接好电路后，闭合开关发现电压表为6V，电流表无示数，滑动滑片P两表示数均无变化，则故障原因是__________________。
（3）小明排除故障后，移动滑片P到某一位置时电流表示数如图乙所示，此时通过电阻的电流为_____A。若要增大电阻两端的电压，应将滑片P向_____（选填“A”或“B”）端移动。
（4）实验中测得多组数据，绘制出电阻R的I-U图像如图丁所示：由图像可得电流与电压的关系是___________；本实验所用电阻的阻值为_____Ω。
（5）实验结束后，小明用此电路来探究“电流与电阻的关系”，小明想要完成四组实验，准备好的定值电阻有5Ω、10Ω、15Ω、20Ω.将电路连接正确后，闭合开关，移动变阻器的滑片P，使定值电阻两端的电压为2V，断开开关,将定值电阻换成阻值为10Ω的电阻,其余不动,闭合开关,电压表示数将________(选填“变大”或“变小”)；为完成此四组实验，滑动变阻器的最大电阻应不小于__________Ω.
四、作图题（共16分）
20．（8分）请在图中标出静止在磁场中的小磁针的N极和磁感线的方向以及电源的正极。
21．（8分）如图所示是一个常用的插线板。插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压，开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯烧断，开关闭合时插孔也能提供工作电压。根据上述说明，在图乙中画出开关、指示灯、插孔与电源线的连接方式。
（______）
五、计算题（共22分）
22．（10分）如图所示，电源电压保持不变，电压表使用的量程为0～6V，定值电阻R=8Ω，小灯泡标有“10V 10W”字样（灯泡的电阻不变），变阻器上标有“50Ω 2A”的字样．只闭合S1时，电阻R消耗的功率为2.0W；只闭合S2，在保证电路元件安全工作的情况下，求：
(1)小灯泡的电阻RL和电源电压U总；
(2)整个电路消耗的最小功率和最大功率。
23．（12分）如图所示的电路中，电阻R1的阻值为20Ω，电源电压不变．当S1、S2断开，S3闭合时，电流表的示数为0.45A；S1断开，S2、S3闭合时，电流表的示数为0.75A．求：
（1）电源电压为多少？
（2）R2的阻值为多少？
（3）S2、S3断开，S1闭合时，加在电阻R1两端的电压为多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、C
3、C
4、B
5、C
6、C
7、A
8、B
9、C
10、A
11、B
12、C
二、填空题（每题5分，共4题，20分）
13、小车 速度 小车推动木块移动的距离
14、7.5 216
15、3.36×108
16、电流 焦耳
三、实验题（共12分）
17、
4.5 5
18、A B 10 温度 1.5
19、 电阻断路 0.12 A 成正比 5 变大 20
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)10Ω；9V；(2)1.4W；6.75W
23、（1）9V；（2）30Ω；（3）3.6V；
R0/ Ω
U1/ V
U2/ V
RX/ Ω
