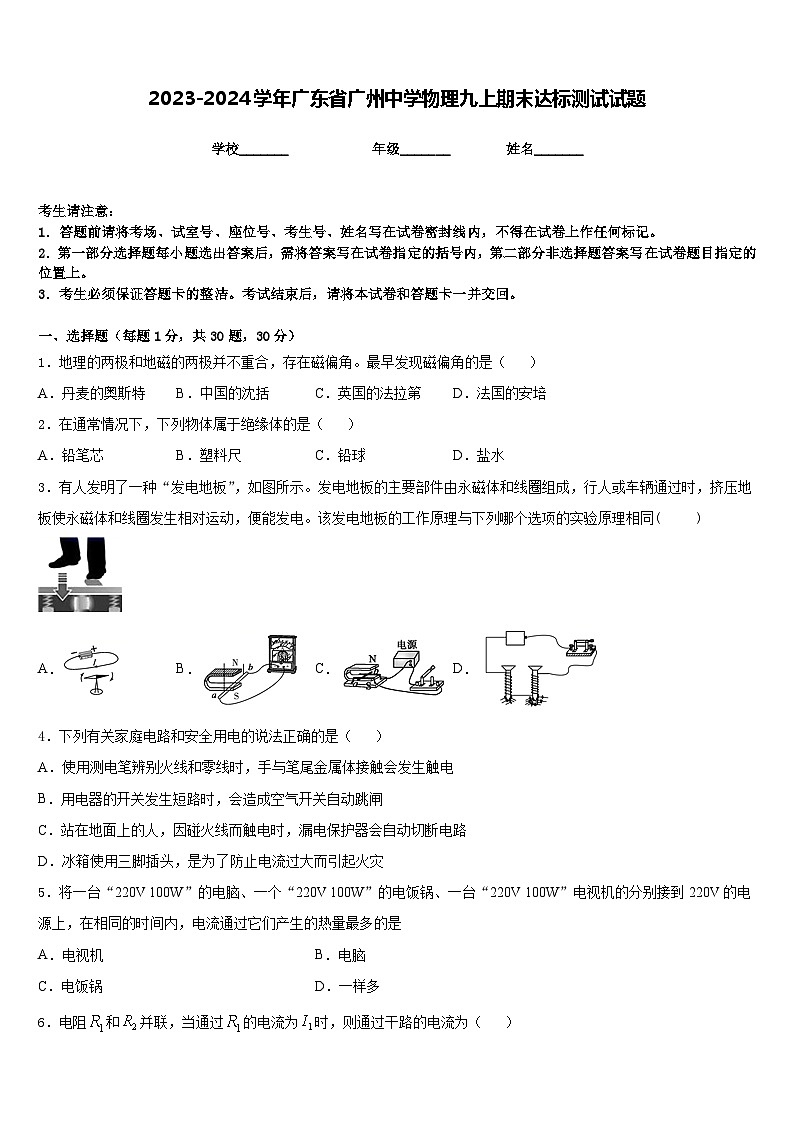

2023-2024学年广东省广州中学物理九上期末达标测试试题含答案

这是一份2023-2024学年广东省广州中学物理九上期末达标测试试题含答案，共9页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．地理的两极和地磁的两极并不重合，存在磁偏角。最早发现磁偏角的是（ ）
A．丹麦的奥斯特B．中国的沈括C．英国的法拉第D．法国的安培
2．在通常情况下，下列物体属于绝缘体的是（ ）
A．铅笔芯B．塑料尺C．铅球D．盐水
3．有人发明了一种“发电地板”，如图所示。发电地板的主要部件由永磁体和线圈组成，行人或车辆通过时，挤压地板使永磁体和线圈发生相对运动，便能发电。该发电地板的工作原理与下列哪个选项的实验原理相同( )
A．B．C．D．
4．下列有关家庭电路和安全用电的说法正确的是（ ）
A．使用测电笔辨别火线和零线时，手与笔尾金属体接触会发生触电
B．用电器的开关发生短路时，会造成空气开关自动跳闸
C．站在地面上的人，因碰火线而触电时，漏电保护器会自动切断电路
D．冰箱使用三脚插头，是为了防止电流过大而引起火灾
5．将一台“220V 100W”的电脑、一个“220V 100W”的电饭锅、一台“220V 100W”电视机的分别接到220V的电源上，在相同的时间内，电流通过它们产生的热量最多的是
A．电视机B．电脑
C．电饭锅D．一样多

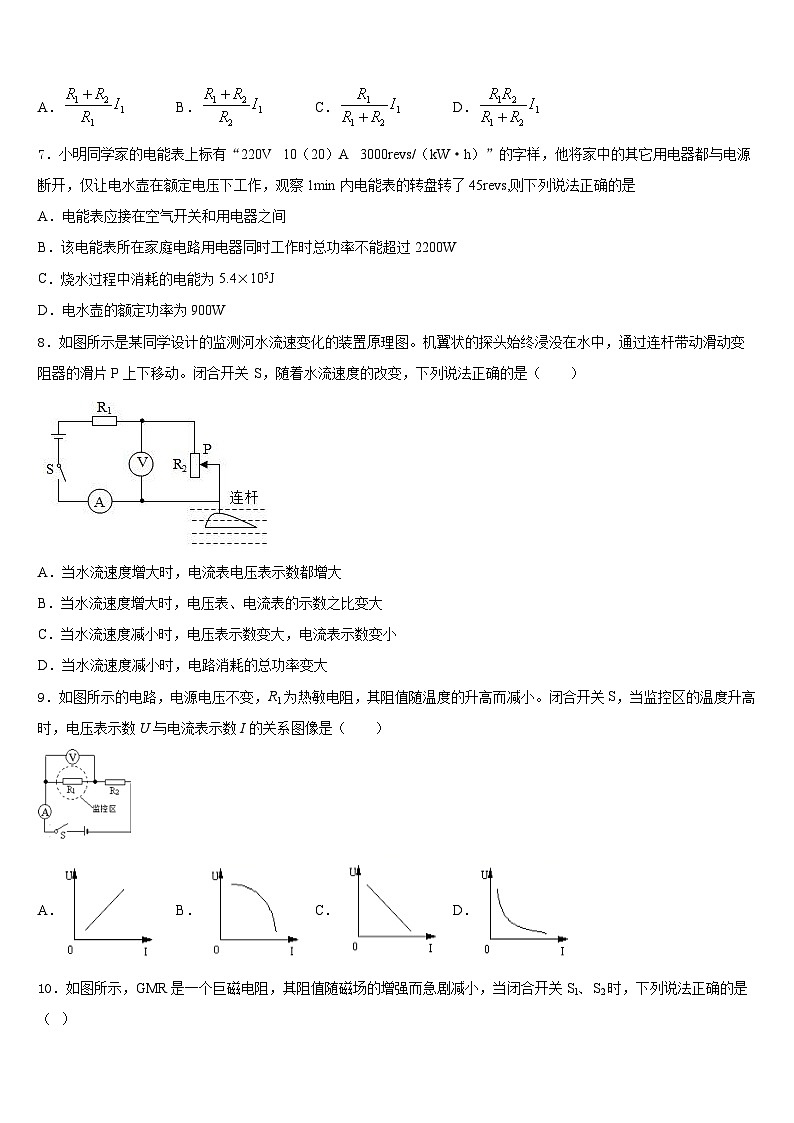

6．电阻和并联，当通过的电流为时，则通过干路的电流为（ ）
A．B．C．D．
7．小明同学家的电能表上标有“220V 10（20）A 3000revs/（kW·h）”的字样，他将家中的其它用电器都与电源断开，仅让电水壶在额定电压下工作，观察1min内电能表的转盘转了45revs,则下列说法正确的是
A．电能表应接在空气开关和用电器之间
B．该电能表所在家庭电路用电器同时工作时总功率不能超过2200W
C．烧水过程中消耗的电能为5.4×105J
D．电水壶的额定功率为900W
8．如图所示是某同学设计的监测河水流速变化的装置原理图。机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动。闭合开关 S，随着水流速度的改变，下列说法正确的是（ ）
A．当水流速度增大时，电流表电压表示数都增大
B．当水流速度增大时，电压表、电流表的示数之比变大
C．当水流速度减小时，电压表示数变大，电流表示数变小
D．当水流速度减小时，电路消耗的总功率变大
9．如图所示的电路，电源电压不变，R1为热敏电阻，其阻值随温度的升高而减小。闭合开关S，当监控区的温度升高时，电压表示数U与电流表示数I的关系图像是（ ）
A．B．C．D．

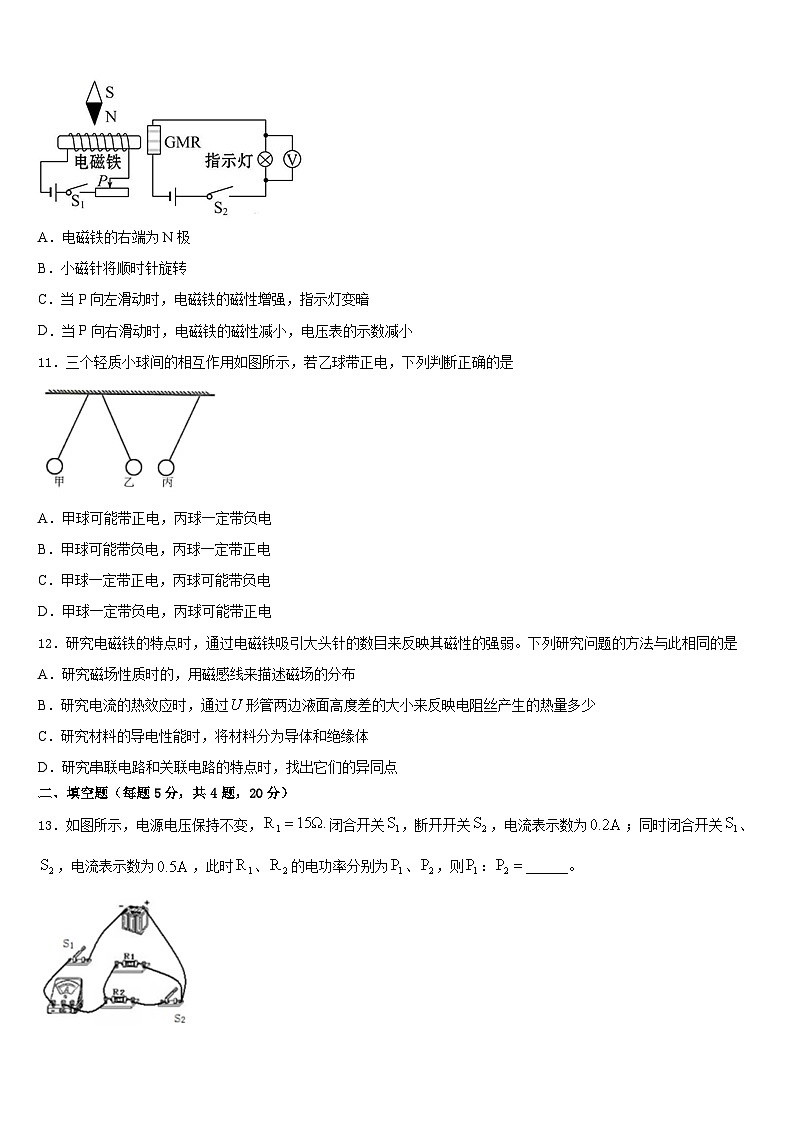

10．如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S1、S2时，下列说法正确的是（ ）
A．电磁铁的右端为N极
B．小磁针将顺时针旋转
C．当P向左滑动时，电磁铁的磁性增强，指示灯变暗
D．当P向右滑动时，电磁铁的磁性减小，电压表的示数减小
11．三个轻质小球间的相互作用如图所示，若乙球带正电，下列判断正确的是
A．甲球可能带正电，丙球一定带负电
B．甲球可能带负电，丙球一定带正电
C．甲球一定带正电，丙球可能带负电
D．甲球一定带负电，丙球可能带正电
12．研究电磁铁的特点时，通过电磁铁吸引大头针的数目来反映其磁性的强弱。下列研究问题的方法与此相同的是
A．研究磁场性质时的，用磁感线来描述磁场的分布
B．研究电流的热效应时，通过形管两边液面高度差的大小来反映电阻丝产生的热量多少
C．研究材料的导电性能时，将材料分为导体和绝缘体
D．研究串联电路和关联电路的特点时，找出它们的异同点
二、填空题（每题5分，共4题，20分）
13．如图所示，电源电压保持不变，闭合开关，断开开关，电流表示数为；同时闭合开关、，电流表示数为，此时、的电功率分别为、，则：______。
14．汽车的散热器用水作冷却剂利用了水的_____较大的性质；某汽车行驶100km消耗汽油7kg，这些汽油完全燃烧能放出_____J的热量（汽油的热值q＝4.6×107J/kg）．
15．有一根金属导线，将它放在磁铁旁，它的电阻值______改变；将它加热，它的电阻值______改变。（选填“会”或“不会”）
16．（1）我国古代利用司南来辨别方向．司南是指南针的始祖（如甲）．司南用磁铁制成．它静止时，勺柄总是指向南方，这是因为它受到了_________的作用，且勺柄是磁铁的_________极。
（2）如图乙为某中学生发明的验磁器，其制作方法时将小磁针穿过泡沫塑料，调整泡沫塑料的体积与位置使它们水平悬浮在水中．把该验器放入到磁场中，能指示__________________（选填“仅水平方向”或“任意方向”）的磁场方向．
三、实验题（共12分）
17．（4分）在“测定小电灯电功率的实验中”小灯泡额定电压为2. 5V、电压恒定为4V的电源以及其它相关器材按图甲连接电路，进行实验。
（1）图甲是小明测量小灯泡额定功率的实物电路图，图中有一根线连接错误，请在这根线上打“×”，并在图中改正。
（______）
（2）连接电路时，开关应_______.电路正确连接后，闭合开关，发现小灯泡不亮，电流表无示数，电压表有示数，出现这一故障的原因可能是小灯泡处______（选填“短路”或“断路”）；
（3）移动滑片P到某一点时，电压表示数（如图乙）为______V，若他想测量小灯泡的额定功率，应将图甲中滑片P向_______（填“A”或“B”）端移动，使电压表的示数为2. 5V。
（4）在此过程中测得小灯泡电流和电压的几组数据，并正确画出曲线，如图丙所示。由图可知该小灯泡的额定功率为_______W。
（5）若电流表损坏了，小华利用余下的实验器材，增加了一个阻值为10Ω定值电阻R1、电阻箱R2，来测量小灯泡的额定功率。如图A，B是她设计的两种不同方案的电路图。则以下判断正确的是__（填字母）。
A．两种方案都能 B．两种方案都不能
C．A方案不能，B方案能 D．A方案能，B方案不能
18．（4分）小明想测量额定电压是2.5V的小灯泡的额定功率，他使用了三节新干电池、“10Ω1A”的滑动变阻器、电压表、电流表、开关和若干导线，连接了如图甲所示的电路。
(1)闭合开关前，滑动变阻器的滑片应该移到最_____（左/右）端；
(2)他检查电路，发现一处连接错误，只改变了一根导线的连接就将电路修改正确，请你在错误的导线上打“×”，并补画上正确的连线；
（______）
(3)正确连接电路后，闭合开关，发现小灯泡不亮，电流表和电压表也无示数，小明向老师求助，王老师在不拆开原电路的情况下，借助另一只电压表就很快找出了故障原因：电流表内部断路了。王老师找出这个故障的相应操作为_____，他观察到的现象为_____；
(4)排除故障后，小明移动滑动变阻器滑片P的位置，获得多组对应的电压值和电流值，绘制小灯泡U-I（I-U）图象如图乙所示，根据灯丝电阻随温度升高而增大，可以判断图象的横坐标为_____（电压/电流）；
(5)当电压表示数为2.5V时，电流表的示数如图丙所示，则小灯泡的额定功率是_____W；
(6)取下小灯泡，将阻值为5Ω、10Ω、15Ω的三个定值电阻分别接入电路中原小灯泡位置，可利用该电路探究“电压一定时，电流与电阻的关系”。控制电压一定时，下列电压值可以选取的是_____。
A．1.5V B．2V C．2.5V D．3V
19．（4分）小美利用如图甲电路探究电流跟电阻的关系，已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。
(1)实验中多次改变R的阻值，调节滑动变阻器，使电压表示数保持不变，记下电流表的示数，得到如图丙I-R图像。
①由实验图像可得出的结论：_________。
②上述实验中，小明利用5Ω的电阻完成实验后，接下来的操作是：将10Ω的电阻接入电路中，闭合开关，向_____（选填“左”或“右”）移动滑片，使电压表示数为_____V，读出电流表的示数。
(2)为完成整个实验，根据上述定值电阻，应选择最大阻值至少为_____Ω的滑动变阻器，若实验室只有标有“50Ω 0.3A”的滑动变阻器，上述定值电阻中有_____个不能够完成上述试验。
(3)小勇接着又找来小灯泡，利用原电路进行“测量灯泡电阻大小”的实验。小勇调节滑动变阻器，进行多次试验，每次得到灯泡的电阻不同，于是他求出了灯泡电阻的平均值作为灯泡的电阻，你认为他的做法是__________（选填“对”或“错”），理由是：___________。
(4)本实验用到的科学研究方法是__________。
四、作图题（共16分）
20．（8分）如图所示的电路，有一根导线尚未连接，请你用笔画线代替导线补上，补上后要求：电键S闭合后，两灯都能发光。
（_______）
21．（8分）如图所示，用笔画线代替导线将电灯和开关接到电路中．
（______）
五、计算题（共22分）
22．（10分）混合动力汽车具有节能、低排放等优点，成为汽车研究与开发领域的重点，某新型混合动力汽车启动时，内燃机不工作，蓄电池向车轮输送能量，当需要高速行驶或蓄电池电能过低时，内燃机启动，既可以向车轮输送能量，又可以给蓄电池充电，车速与所受阻力的关系如图所示，在某次测试中，蓄电池储存的电能为5.12×108J，由内燃机提供能量，汽车以50km/h的速度匀速行驶了0.5h，同时蓄电池的电能增加了10%，求：
（1）汽车牵引力做的功；
（2）若所用燃料的热值为4.5×107J/kg，测试过程中消耗8kg燃料（假设燃料完全燃烧），则放出的总热量是多少？
（3）内燃机的效率．
23．（12分）小明家利用天然气灶烧水，把质量为1kg的20℃的水烧开（在标准大气压下）．则：[水的比热容c水＝4.2×103J/（kg•℃）]
（1）通过观察天燃气表得知消耗了0.02m3的天然气，如果天然气的密度为0.7kg/m3，烧水时消耗天然气为_____g；
（2）在此过程中水需要吸收为_____ J热量；
（3）若天然气的热值为6.0×107J/m3，该天然气灶的效率是_____．
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、B
3、B
4、C
5、C
6、B
7、D
8、C
9、C
10、D
11、C
12、B
二、填空题（每题5分，共4题，20分）
13、2：3
14、比热容；1．22×108J
15、不会 会
16、地磁场 S（南） 任意方向
三、实验题（共12分）
17、 断开 断路 1.5 A 0.75 C
18、右 将电压表与电流表并联（合理均给分） 电压表有示数 电压 0.8 D
19、电压一定时，通过导体的电流与它的电阻成反比 右 2.5 35 1 错误 灯丝电阻受温度的影响 控制变量法
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）1×138J（1）3.6×138J （3）41﹪
23、14 3.36J 28%
