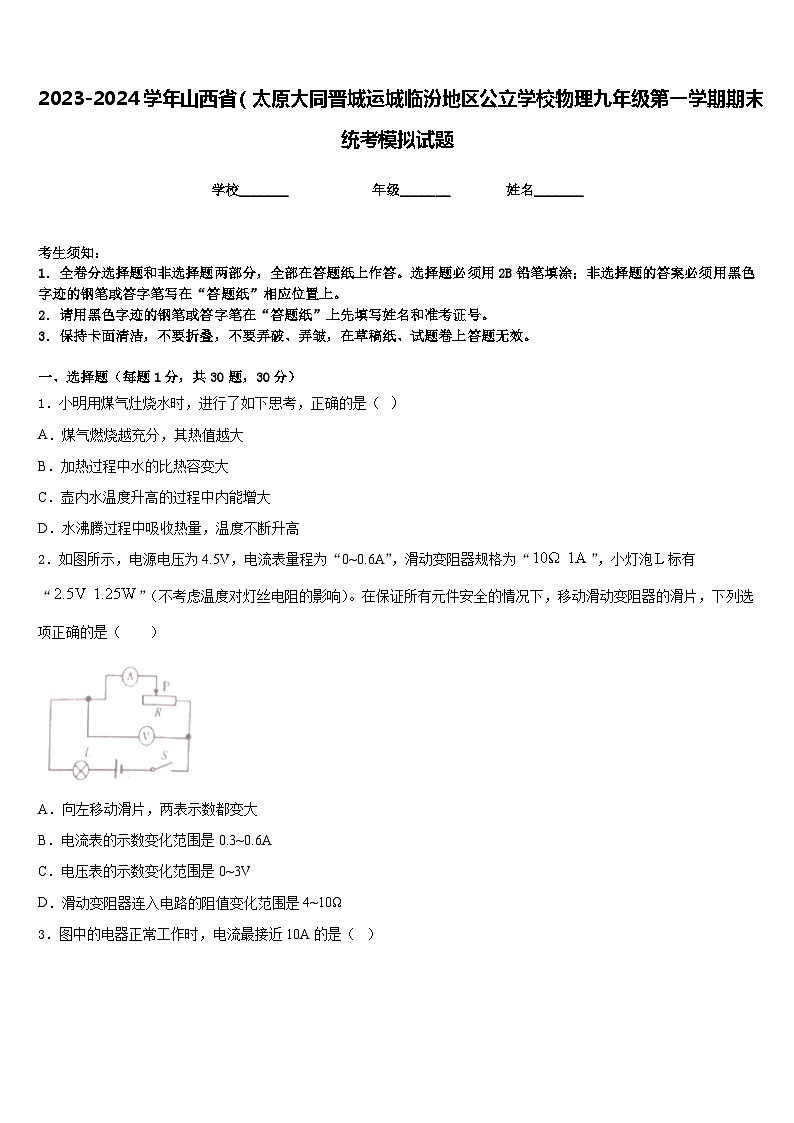

2023-2024学年山西省（太原大同晋城运城临汾地区公立学校物理九年级第一学期期末统考模拟试题含答案
展开
这是一份2023-2024学年山西省（太原大同晋城运城临汾地区公立学校物理九年级第一学期期末统考模拟试题含答案，共9页。试卷主要包含了关于下列四个情景的说法错误的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．小明用煤气灶烧水时，进行了如下思考，正确的是（ ）
A．煤气燃烧越充分，其热值越大
B．加热过程中水的比热容变大
C．壶内水温度升高的过程中内能增大
D．水沸腾过程中吸收热量，温度不断升高
2．如图所示，电源电压为4.5V，电流表量程为“0~0.6A”，滑动变阻器规格为“”，小灯泡标有“”（不考虑温度对灯丝电阻的影响）。在保证所有元件安全的情况下，移动滑动变阻器的滑片，下列选项正确的是（ ）
A．向左移动滑片，两表示数都变大
B．电流表的示数变化范围是0.3~0.6A
C．电压表的示数变化范围是0~3V
D．滑动变阻器连入电路的阻值变化范围是4~10Ω
3．图中的电器正常工作时，电流最接近10A的是（ ）
A．电子手表B．台灯
C．电热水器D．双桶洗衣机
4．下列用电器工作时，将电能转化为机械能的是( )
A．电暖炉 B．电热水壶
C．电饭锅 D．电动自行车
5．小明用如图所示的滑轮组提升300N的重物，在绳子自由端施加的拉力为125N，4s内重物匀速上升2m，则下列说法正确的是
A．绳子自由端移动的速度为0.5m/sB．动滑轮重75N
C．拉力做功的功率为150WD．此过程滑轮组的机械效率为80%
6．如图所示，甲、乙两电路中，电源两端电压相同且恒定不变，两电阻的阻值R1＞R2。闭合开关S，在甲电路中，通过R1和R2的电流分别为I1、I2，R1和R2两端电压分别为U1、U2, R1和R2消耗的电功率分别为P1、P2；在乙电路中，通过R1和R2电流分别为I3、I4，R1和R2的两端电压分别为U3、U4，R1和R2的消耗的电功率分别为P3、P4。则下列判断中正确的是
A．I1＝I2＞I4＞I3
B．I1＝I2＝I3＋I4
C．U1+U2＝U3+U4
D．P4＞P3＞P1＞P2

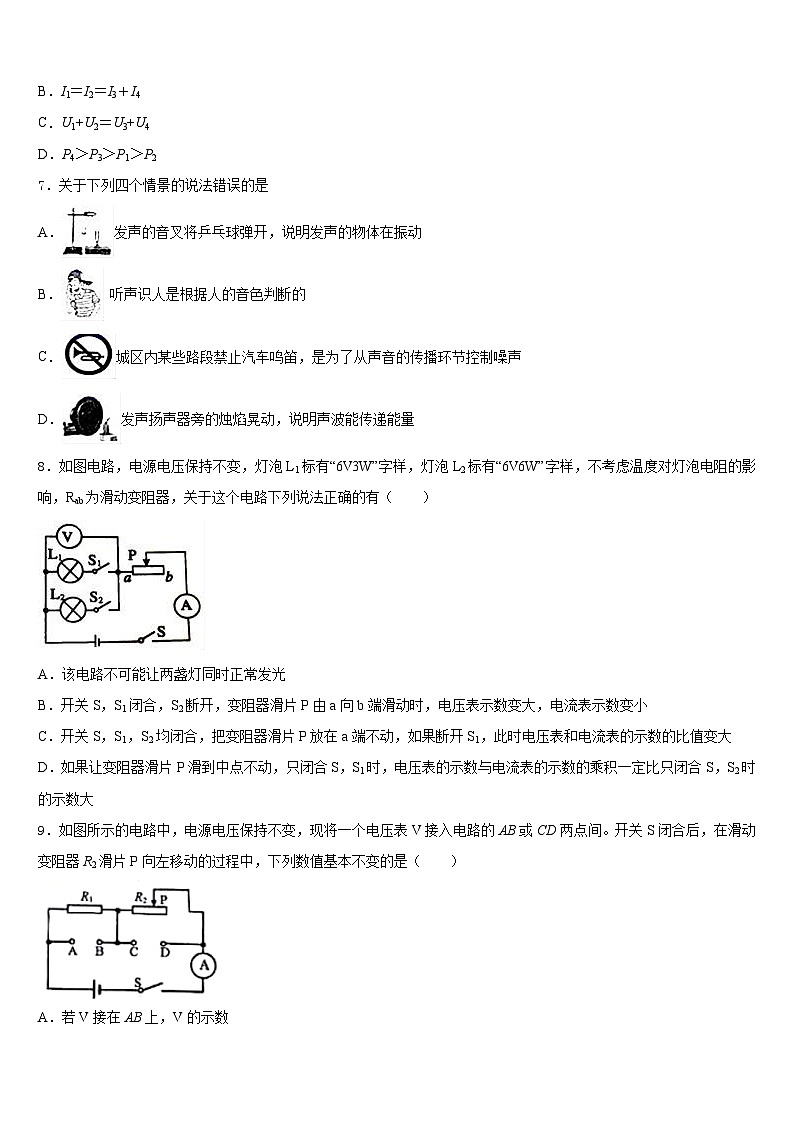

7．关于下列四个情景的说法错误的是
A．发声的音叉将乒乓球弹开，说明发声的物体在振动
B． 听声识人是根据人的音色判断的
C．城区内某些路段禁止汽车鸣笛，是为了从声音的传播环节控制噪声
D．发声扬声器旁的烛焰晃动，说明声波能传递能量
8．如图电路，电源电压保持不变，灯泡L1标有“6V3W”字样，灯泡L2标有“6V6W”字样，不考虑温度对灯泡电阻的影响，Rab为滑动变阻器，关于这个电路下列说法正确的有（ ）
A．该电路不可能让两盏灯同时正常发光
B．开关S，S1闭合，S2断开，变阻器滑片P由a向b端滑动时，电压表示数变大，电流表示数变小
C．开关S，S1，S2均闭合，把变阻器滑片P放在a端不动，如果断开S1，此时电压表和电流表的示数的比值变大
D．如果让变阻器滑片P滑到中点不动，只闭合S，S1时，电压表的示数与电流表的示数的乘积一定比只闭合S，S2时的示数大
9．如图所示的电路中，电源电压保持不变，现将一个电压表V接入电路的AB或CD两点间。开关S闭合后，在滑动变阻器R2滑片P向左移动的过程中，下列数值基本不变的是（ ）
A．若V接在AB上，V的示数
B．若V接在CD上，V的示数
C．若V接在AB上，V示数与A示数的比值
D．若V接在CD上，V示数与A示数的比值
10．如图所示的电路，闭合开关后会发生的现象是（ ）
A．两表指针均有明显偏转B．电流表指针有明显偏转，电压表指针几乎不动
C．电压表指针有明显偏转，电流表指针几乎不动D．两表指针均几乎不动
11．如图甲是小阳设计的天然气泄漏检测电路图，R为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示，R0为定值电阻，电源电压不变。当检测天然气体浓度增大时（ ）
A．电流表示数减小B．电压表示数减小
C．电路总电阻增大D．电路总功率增大
12．关于家庭电路与安全用电的基本常识，下列说法中正确的是（ ）
A．使用试电笔时，手指不能触碰试电笔上端的金属帽
B．可用钢丝替代保险丝
C．不要同时使用多个大功率用电器
D．洗衣机的外壳可以不用接地
二、填空题（每题5分，共4题，20分）
13．某导体两端加2V电压时，通过的电流为0.2A，则这段导体的电阻为____Ω，要使通过该导体的电流变为0.6A，则该导体两端的电压____V．若将该导体置于超低温环境下使其变为超导体，则此时它的电阻为____Ω．
14．如图所示，将灯L1、L2按图甲、乙两种方式接在电压均为U的两个电路中，在甲图中灯L1的功率为4W，在乙图中灯L1的功率为9W．设灯丝电阻不变，则甲、乙两图中灯L1两端的电压之比是_____，L1、L2两灯的灯丝电阻之比是_____，甲图中灯L1、L2的电功率之比是_____．
15．一个额定电压为220 V的灯泡，其电阻为484Ω，接到照明电路中正常工作，通电1h消耗的电能是 ________kW·h；若它接在176V的电压上，则它的实际功率是__________W。
16．如图所示某移动电源（俗称充电宝）有两个输出端，这两个输出端的连接方式是________（选填“串联”或“并联”）；在充电过程中，电能转化为___________。
三、实验题（共12分）
17．（4分）在“比较不同物质吸热情况”的实验中,实验装置如图所示：
（1）实验中应选用规格_____（选填“相同”或“不同”）的电加热器分别给初温相同且质量相同的甲、乙 两种液体加热,并记录实验数据。
（2）分析实验数据可知,_____（“甲”、“乙”）物质的吸热能力较强。
18．（4分）小明用如图所示装置探究两种液体的吸热能力，两烧瓶中的电阻丝相同。
(1)实验中必须取________（填“质量”或“体积”）相等的甲、乙两种液体；
(2)实验中用________（填序号）间接反映液体吸收热量的多少；通过比较________（填序号）来判断吸热能力的强弱；
A．通电时间 B．温度计示数的变化
(3)表中是某次的实验数据，则________（填“甲”或“乙”）液体的吸热能力较强；
(4)若甲液体是水，乙的比热容是________[]。
19．（4分）为了探究导体在磁场中怎样运动，才能产生电流，采用了图中的实验装置：
（1）用细线将悬挂的导体 ab 放入蹄形磁体中，闭合开关，电流计指针不会偏转，让导体 ab 在蹄形磁体中左右运动，电流计指针______偏转；断开开关，让导体 ab 在蹄形磁体中左右运动，电流计指针_____偏转。（选填“会”或“不会”）
（2）用细线将悬挂的导体 ab 放入蹄形磁体中，闭合开关，让导体 ab 在蹄形磁体中竖直上下运动，电流计指针_________偏转；让导体 ab 在蹄形磁体中斜向上或斜向下运动，电流计指针_______偏转。（选填“会”或“不会”）
（3）综合（1）（2）可知，导体 ab 在磁场中运动产生感应电流的条件是：导体 ab 必须是________电路的一部分，且一定要做_______运动。
（4）在探究过程中，闭合开关：①让导体 ab 在蹄形磁体中向左运动，电流计指针向右偏转；②让导体 ab 在蹄形磁体中向右运动，电流计指针向左偏转； ③断开开关，将图中的蹄形磁体的 N、S 极对调，再闭合开关，让导体 ab 在蹄形磁体中向左运动，电流计指针向左偏转。
通过①和②说明感应电流的方向与________方向有关； 通过①和③说明感应电流的方向与_________方向有关。
四、作图题（共16分）
20．（8分）请在如图中用笔画线代替导线连接电路，所连接的电路应符合安全用电的原则。
（______）
21．（8分）如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。补上后要求：①电压表测小灯泡两端电压；②闭合开关S，向a端移动滑动变阻器的滑片P，小灯泡变亮。
五、计算题（共22分）
22．（10分）如图甲所示，电源两端电压保持不变，小灯泡L通过的电流和它两端的电压关系如图乙所示，为定值电阻。当开关、、都闭合，且滑动变阻器的滑片位于a端时，小灯炮两端的电压恰好为6V；当、都闭合，断开，滑动变阻器的滑片滑到中点时，电流表的示数为0.5A；当、都闭合，断开，滑动变阻器的滑片滑到b端时，电流表的示数为0.3A，求：
(1)小灯泡两端的电压为6V时的电阻；
(2)滑动变阻器的最大阻值；
(3)定值电阻的阻值。
23．（12分）一灯泡标有“PZ220V 100W”，求：
（1）正常工作电流为多大？
（2）电阻为多大？
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、D
3、C
4、D
5、D
6、D
7、C
8、C
9、C
10、C
11、D
12、C
二、填空题（每题5分，共4题，20分）
13、10 6 0
14、2：3 2：1 2：1
15、0.1 64
16、并联 化学能
三、实验题（共12分）
17、相同 甲
18、质量 A B 甲
19、会 不会 不会 会 闭合 切割磁感线 导体运动 磁场
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)10Ω；(2)12Ω；(3)8Ω
23、（1）0.45A；（2）484Ω。
加热时间/min
0
1
2
3
4
甲的温度/℃
20
27
34
41
48
乙的温度/℃
20
35
50
65
80
物理量
物质
质量（g）
初始温度（℃）
加热时间（min）
最终温度（℃）
液体甲
150
20
6
40
液体乙
150
25
6
65
学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．小明用煤气灶烧水时，进行了如下思考，正确的是（ ）
A．煤气燃烧越充分，其热值越大
B．加热过程中水的比热容变大
C．壶内水温度升高的过程中内能增大
D．水沸腾过程中吸收热量，温度不断升高
2．如图所示，电源电压为4.5V，电流表量程为“0~0.6A”，滑动变阻器规格为“”，小灯泡标有“”（不考虑温度对灯丝电阻的影响）。在保证所有元件安全的情况下，移动滑动变阻器的滑片，下列选项正确的是（ ）
A．向左移动滑片，两表示数都变大
B．电流表的示数变化范围是0.3~0.6A
C．电压表的示数变化范围是0~3V
D．滑动变阻器连入电路的阻值变化范围是4~10Ω
3．图中的电器正常工作时，电流最接近10A的是（ ）
A．电子手表B．台灯
C．电热水器D．双桶洗衣机
4．下列用电器工作时，将电能转化为机械能的是( )
A．电暖炉 B．电热水壶
C．电饭锅 D．电动自行车
5．小明用如图所示的滑轮组提升300N的重物，在绳子自由端施加的拉力为125N，4s内重物匀速上升2m，则下列说法正确的是
A．绳子自由端移动的速度为0.5m/sB．动滑轮重75N
C．拉力做功的功率为150WD．此过程滑轮组的机械效率为80%
6．如图所示，甲、乙两电路中，电源两端电压相同且恒定不变，两电阻的阻值R1＞R2。闭合开关S，在甲电路中，通过R1和R2的电流分别为I1、I2，R1和R2两端电压分别为U1、U2, R1和R2消耗的电功率分别为P1、P2；在乙电路中，通过R1和R2电流分别为I3、I4，R1和R2的两端电压分别为U3、U4，R1和R2的消耗的电功率分别为P3、P4。则下列判断中正确的是
A．I1＝I2＞I4＞I3
B．I1＝I2＝I3＋I4
C．U1+U2＝U3+U4
D．P4＞P3＞P1＞P2
7．关于下列四个情景的说法错误的是
A．发声的音叉将乒乓球弹开，说明发声的物体在振动
B． 听声识人是根据人的音色判断的
C．城区内某些路段禁止汽车鸣笛，是为了从声音的传播环节控制噪声
D．发声扬声器旁的烛焰晃动，说明声波能传递能量
8．如图电路，电源电压保持不变，灯泡L1标有“6V3W”字样，灯泡L2标有“6V6W”字样，不考虑温度对灯泡电阻的影响，Rab为滑动变阻器，关于这个电路下列说法正确的有（ ）
A．该电路不可能让两盏灯同时正常发光
B．开关S，S1闭合，S2断开，变阻器滑片P由a向b端滑动时，电压表示数变大，电流表示数变小
C．开关S，S1，S2均闭合，把变阻器滑片P放在a端不动，如果断开S1，此时电压表和电流表的示数的比值变大
D．如果让变阻器滑片P滑到中点不动，只闭合S，S1时，电压表的示数与电流表的示数的乘积一定比只闭合S，S2时的示数大
9．如图所示的电路中，电源电压保持不变，现将一个电压表V接入电路的AB或CD两点间。开关S闭合后，在滑动变阻器R2滑片P向左移动的过程中，下列数值基本不变的是（ ）
A．若V接在AB上，V的示数
B．若V接在CD上，V的示数
C．若V接在AB上，V示数与A示数的比值
D．若V接在CD上，V示数与A示数的比值
10．如图所示的电路，闭合开关后会发生的现象是（ ）
A．两表指针均有明显偏转B．电流表指针有明显偏转，电压表指针几乎不动
C．电压表指针有明显偏转，电流表指针几乎不动D．两表指针均几乎不动
11．如图甲是小阳设计的天然气泄漏检测电路图，R为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示，R0为定值电阻，电源电压不变。当检测天然气体浓度增大时（ ）
A．电流表示数减小B．电压表示数减小
C．电路总电阻增大D．电路总功率增大
12．关于家庭电路与安全用电的基本常识，下列说法中正确的是（ ）
A．使用试电笔时，手指不能触碰试电笔上端的金属帽
B．可用钢丝替代保险丝
C．不要同时使用多个大功率用电器
D．洗衣机的外壳可以不用接地
二、填空题（每题5分，共4题，20分）
13．某导体两端加2V电压时，通过的电流为0.2A，则这段导体的电阻为____Ω，要使通过该导体的电流变为0.6A，则该导体两端的电压____V．若将该导体置于超低温环境下使其变为超导体，则此时它的电阻为____Ω．
14．如图所示，将灯L1、L2按图甲、乙两种方式接在电压均为U的两个电路中，在甲图中灯L1的功率为4W，在乙图中灯L1的功率为9W．设灯丝电阻不变，则甲、乙两图中灯L1两端的电压之比是_____，L1、L2两灯的灯丝电阻之比是_____，甲图中灯L1、L2的电功率之比是_____．
15．一个额定电压为220 V的灯泡，其电阻为484Ω，接到照明电路中正常工作，通电1h消耗的电能是 ________kW·h；若它接在176V的电压上，则它的实际功率是__________W。
16．如图所示某移动电源（俗称充电宝）有两个输出端，这两个输出端的连接方式是________（选填“串联”或“并联”）；在充电过程中，电能转化为___________。
三、实验题（共12分）
17．（4分）在“比较不同物质吸热情况”的实验中,实验装置如图所示：
（1）实验中应选用规格_____（选填“相同”或“不同”）的电加热器分别给初温相同且质量相同的甲、乙 两种液体加热,并记录实验数据。
（2）分析实验数据可知,_____（“甲”、“乙”）物质的吸热能力较强。
18．（4分）小明用如图所示装置探究两种液体的吸热能力，两烧瓶中的电阻丝相同。
(1)实验中必须取________（填“质量”或“体积”）相等的甲、乙两种液体；
(2)实验中用________（填序号）间接反映液体吸收热量的多少；通过比较________（填序号）来判断吸热能力的强弱；
A．通电时间 B．温度计示数的变化
(3)表中是某次的实验数据，则________（填“甲”或“乙”）液体的吸热能力较强；
(4)若甲液体是水，乙的比热容是________[]。
19．（4分）为了探究导体在磁场中怎样运动，才能产生电流，采用了图中的实验装置：
（1）用细线将悬挂的导体 ab 放入蹄形磁体中，闭合开关，电流计指针不会偏转，让导体 ab 在蹄形磁体中左右运动，电流计指针______偏转；断开开关，让导体 ab 在蹄形磁体中左右运动，电流计指针_____偏转。（选填“会”或“不会”）
（2）用细线将悬挂的导体 ab 放入蹄形磁体中，闭合开关，让导体 ab 在蹄形磁体中竖直上下运动，电流计指针_________偏转；让导体 ab 在蹄形磁体中斜向上或斜向下运动，电流计指针_______偏转。（选填“会”或“不会”）
（3）综合（1）（2）可知，导体 ab 在磁场中运动产生感应电流的条件是：导体 ab 必须是________电路的一部分，且一定要做_______运动。
（4）在探究过程中，闭合开关：①让导体 ab 在蹄形磁体中向左运动，电流计指针向右偏转；②让导体 ab 在蹄形磁体中向右运动，电流计指针向左偏转； ③断开开关，将图中的蹄形磁体的 N、S 极对调，再闭合开关，让导体 ab 在蹄形磁体中向左运动，电流计指针向左偏转。
通过①和②说明感应电流的方向与________方向有关； 通过①和③说明感应电流的方向与_________方向有关。
四、作图题（共16分）
20．（8分）请在如图中用笔画线代替导线连接电路，所连接的电路应符合安全用电的原则。
（______）
21．（8分）如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。补上后要求：①电压表测小灯泡两端电压；②闭合开关S，向a端移动滑动变阻器的滑片P，小灯泡变亮。
五、计算题（共22分）
22．（10分）如图甲所示，电源两端电压保持不变，小灯泡L通过的电流和它两端的电压关系如图乙所示，为定值电阻。当开关、、都闭合，且滑动变阻器的滑片位于a端时，小灯炮两端的电压恰好为6V；当、都闭合，断开，滑动变阻器的滑片滑到中点时，电流表的示数为0.5A；当、都闭合，断开，滑动变阻器的滑片滑到b端时，电流表的示数为0.3A，求：
(1)小灯泡两端的电压为6V时的电阻；
(2)滑动变阻器的最大阻值；
(3)定值电阻的阻值。
23．（12分）一灯泡标有“PZ220V 100W”，求：
（1）正常工作电流为多大？
（2）电阻为多大？
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、D
3、C
4、D
5、D
6、D
7、C
8、C
9、C
10、C
11、D
12、C
二、填空题（每题5分，共4题，20分）
13、10 6 0
14、2：3 2：1 2：1
15、0.1 64
16、并联 化学能
三、实验题（共12分）
17、相同 甲
18、质量 A B 甲
19、会 不会 不会 会 闭合 切割磁感线 导体运动 磁场
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)10Ω；(2)12Ω；(3)8Ω
23、（1）0.45A；（2）484Ω。
加热时间/min
0
1
2
3
4
甲的温度/℃
20
27
34
41
48
乙的温度/℃
20
35
50
65
80
物理量
物质
质量（g）
初始温度（℃）
加热时间（min）
最终温度（℃）
液体甲
150
20
6
40
液体乙
150
25
6
65
