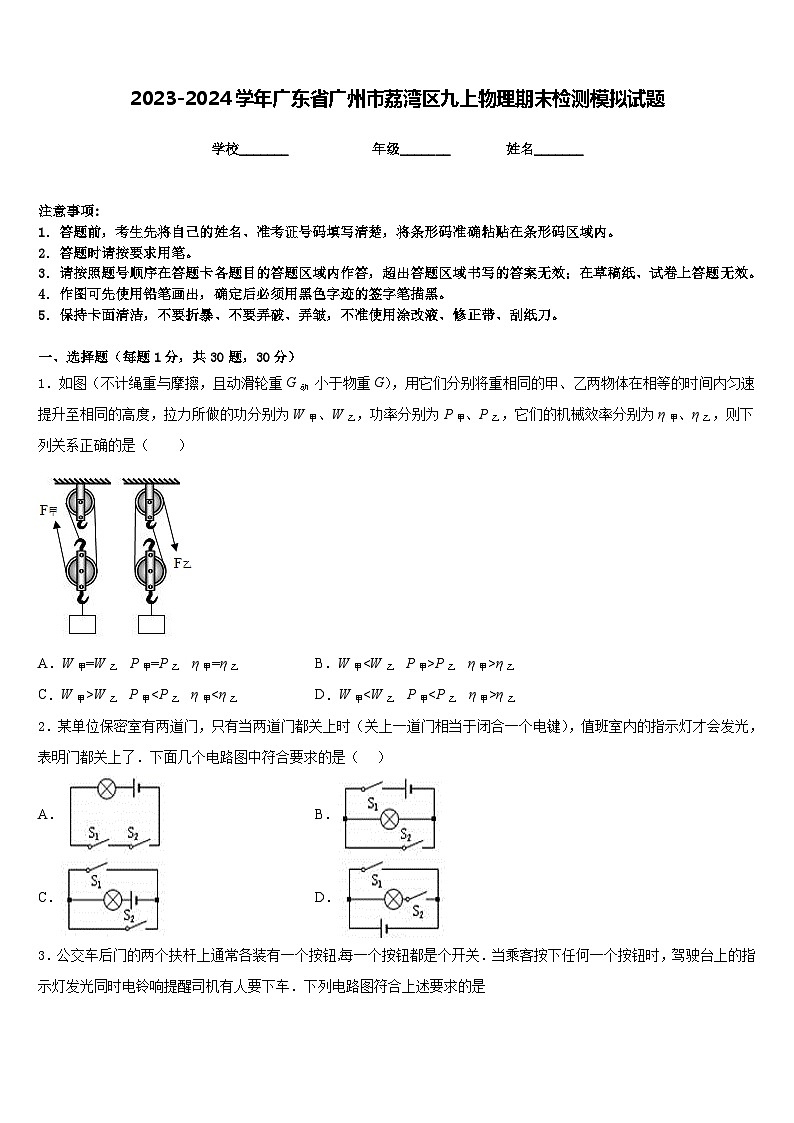

2023-2024学年广东省广州市荔湾区九上物理期末检测模拟试题含答案

这是一份2023-2024学年广东省广州市荔湾区九上物理期末检测模拟试题含答案，共10页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．如图（不计绳重与摩擦，且动滑轮重G动 小于物重G），用它们分别将重相同的甲、乙两物体在相等的时间内匀速提升至相同的高度，拉力所做的功分别为W甲、W乙，功率分别为P甲、P乙，它们的机械效率分别为η甲、η乙，则下列关系正确的是（ ）
A．W甲=W乙 P甲=P乙 η甲=η乙B．W甲P乙 η甲>η乙
C．W甲>W乙 P甲η乙
2．某单位保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个电键），值班室内的指示灯才会发光，表明门都关上了．下面几个电路图中符合要求的是（ ）
A．B．
C．D．

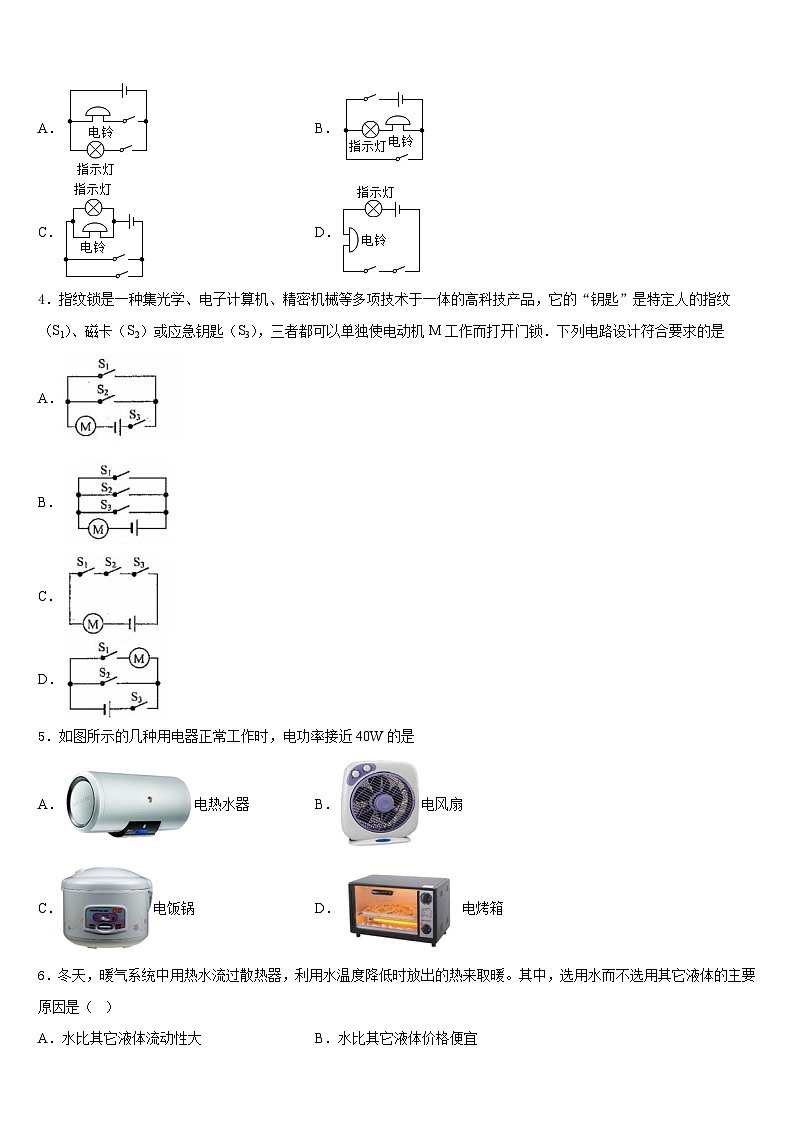

3．公交车后门的两个扶杆上通常各装有一个按钮,每一个按钮都是个开关．当乘客按下任何一个按钮时，驾驶台上的指示灯发光同时电铃响提醒司机有人要下车．下列电路图符合上述要求的是
A．B．
C．D．
4．指纹锁是一种集光学、电子计算机、精密机械等多项技术于一体的高科技产品，它的“钥匙”是特定人的指纹（S1）、磁卡（S2）或应急钥匙（S3），三者都可以单独使电动机M工作而打开门锁．下列电路设计符合要求的是
A．
B．
C．
D．
5．如图所示的几种用电器正常工作时，电功率接近40W的是
A．电热水器B．电风扇
C．电饭锅D．电烤箱
6．冬天，暖气系统中用热水流过散热器，利用水温度降低时放出的热来取暖。其中，选用水而不选用其它液体的主要原因是（ ）
A．水比其它液体流动性大B．水比其它液体价格便宜
C．水比其它液体的比热容大D．水比其它液体来源广，无污染

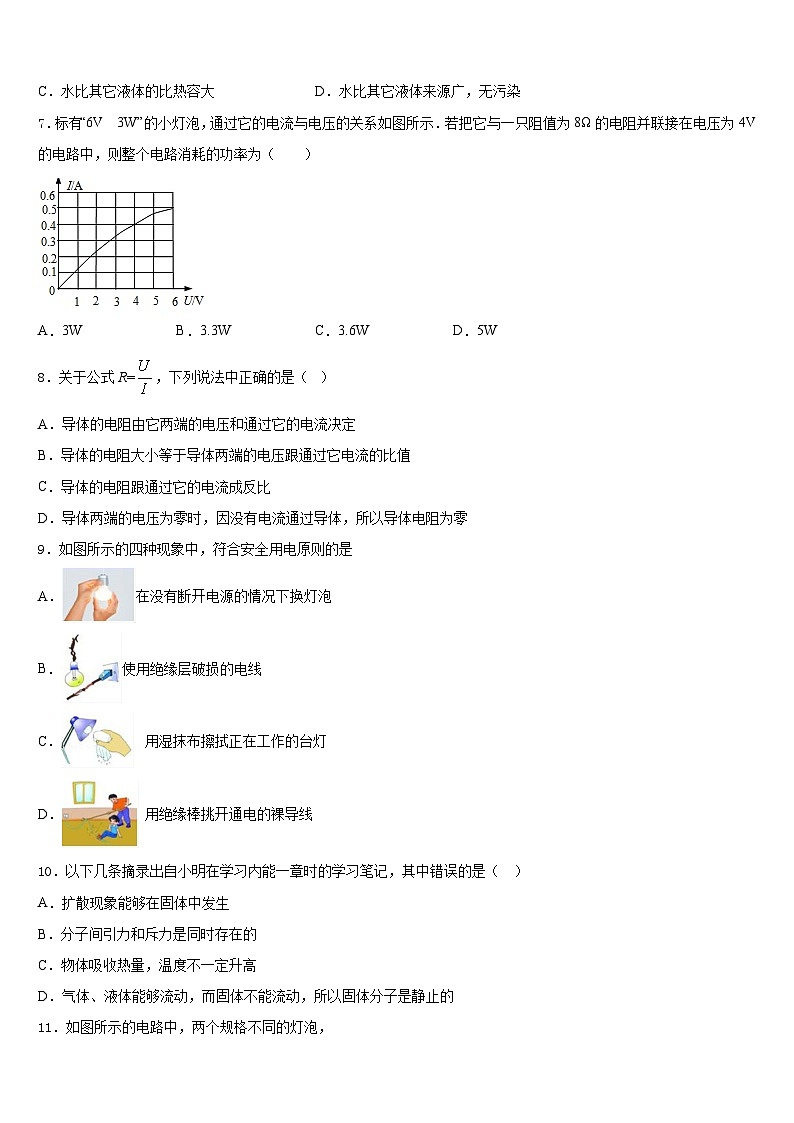

7．标有“6V 3W”的小灯泡，通过它的电流与电压的关系如图所示．若把它与一只阻值为8Ω的电阻并联接在电压为4V的电路中，则整个电路消耗的功率为（ ）
A．3WB．3.3WC．3.6WD．5W
8．关于公式R=，下列说法中正确的是（ ）
A．导体的电阻由它两端的电压和通过它的电流决定
B．导体的电阻大小等于导体两端的电压跟通过它电流的比值
C．导体的电阻跟通过它的电流成反比
D．导体两端的电压为零时，因没有电流通过导体，所以导体电阻为零
9．如图所示的四种现象中，符合安全用电原则的是
A．在没有断开电源的情况下换灯泡
B．使用绝缘层破损的电线
C． 用湿抹布擦拭正在工作的台灯
D． 用绝缘棒挑开通电的裸导线
10．以下几条摘录出自小明在学习内能一章时的学习笔记，其中错误的是（ ）
A．扩散现象能够在固体中发生
B．分子间引力和斥力是同时存在的
C．物体吸收热量，温度不一定升高
D．气体、液体能够流动，而固体不能流动，所以固体分子是静止的
11．如图所示的电路中，两个规格不同的灯泡，
A．闭合开关S1和S2，灯泡L1亮，L2不亮
B．闭合开关S1和S2，电压表测电源电压
C．只闭合开关S1，流过灯泡L1和L2的电流不等
D．只闭合开关S1，灯泡L1和L2两端的电压相等
12．小辉家买了一台无人机航拍器，可以实时传输图片，下表是它的部分参数，下面说法正确的是
A．锂电池充满电后的电能是1 850 J
B．给航拍器充电时将电能转化为化学能
C．无人机的锂电池的输出电压约为220 V
D．无人机在空中飞行时将化学能转化为内能
二、填空题（每题5分，共4题，20分）
13．如图是某家用电热水器的简化电路图，温控开关可根据水温自动切换加热和保温两种状态，、是发热电阻热水器主要参数如下表。[水的比热容为]
(1)开关跳至_____触点位置时，热水器进入保温状态；
(2)的阻值为多大_____？
(3)水箱中装满初温为25℃的水，热水器加热使水温度升高到55℃，此过程中水吸收多少热量_____？热水器的加热效率是多少_____？
14．如图所示的电路中，电源电压保持不变，闭合开关S，将滑片P向左移动，电压表示数_____（选填“变大”、“变小”或“不变”），电流表示数_____（选填“变大”、“变小”或“不变”）。
15．如图所示是一种手压式电筒，只要将它的手柄来回按压，使里面的机械装置带动微型发电机发电，它的灯泡随之发光，这种手电筒是利用_____现象制成的，其发电过程将_____能转化成电能．
16．重为100N的木块在大小为20N的水平拉力作用下，10s内在水平面上沿拉力方向前进2m，拉力做功的功率为______W；在此过程中重力对木块做功为______J。
三、实验题（共12分）
17．（4分）在“探究影响滑轮组机械效率的因素”实验中，某实验小组用如图所示的滑轮组匀速提升不同钩码的方法，分别测量了3组数据，实验数据记录如下：
(1)第①次测量中，额外功是_____J，机械效率为_____%。
(2)用同一个滑轮组提升不同重物至同一高度，提升的物重增加时，滑轮组做的额外功将_____（选填“变大”、“变小”或“不变”）。进一步分析可知，在动滑轮和绳重一定的情况下，该滑轮组的机械效率与物重和_____有关。
18．（4分）如图所示，小明在“探究串联电路电压特点”的实验中：
（1）在连接电路的过程中，开关必须___________，在串联电路中，开关可以控制所有用电器，开关位置的改变___________（填“影响”或“不影响”）它对用电器的控制。
（2）某次测量时，电压表的示数如图乙所示，则此时灯L1两端的电压为________V。
（3）闭合开关后，小明发现L1、L2均不发光，电压表有示数且大小接近3V，则电路中出现的故障可能是L1发生了____________（填“短路”或“断路”）。
（4）排除故障后，小明在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，闭合开关测量灯L2两端的电压，小明的做法是_____（填“正确”或“错误”）的，原因是___。
（5）小明更换了不同规格的小灯泡并多次实验，将得到的数据记录在下表中，分析实验数据，你可以得到串联电路中的电压规律：串联电路两端的总电压等于_____________。
（6）小明进行多次实验的主要目的是________（填序号）。
①寻找普遍规律 ②减小实验误差
19．（4分）根据要求完成测小灯泡电功率的实验.
器材：电池组、电流表、电压表、滑动变阻器、小灯泡、开关各一个、导线若干.
（1）请在虚线框内画出电路图，用笔划线代替导线完成图电路连接.
（______________）
（2）实验中，电流表和电压表的示数如图所示，电流表的示数为______A，灯泡的功率为______W.
四、作图题（共16分）
20．（8分）如图所示，用测电笔测试家庭电路的电线，发现只有接触最上方那条线时，测电笔的氖管发光。请用笔画线，将图中的电灯、开关和插座按照安全用电的原则接入家庭电路中，要求开关控制电灯，插座独立工作。
（________）
21．（8分）将图中的电路元件连接完整。要求：电压表测电阻电压，电流表测通过电阻的电流，滑动变阻器调节电阻中的电流。
（______）
五、计算题（共22分）
22．（10分）如图所示的电路中，电源电压为 18V，小灯泡 L1 标有“6V 3W”字样，L1 、L 2 灯丝电阻不受温度温度影响，电压表的量程为 0～15V。只闭合 S 2 ，当滑动变阻器位于中点时，L 2 恰好正常发光，电压表示数为 U 1 ，将滑动变阻器移至最右端时，电压表示数为 U 2 ，灯泡 L 2 的功率变化了 1.5W，已知 U1 : U2 =3:4，求：
（1）灯泡L1 的电阻；
（2）当只闭合开关 S 1 时，使小灯泡 L1 正常发光，此时滑动变阻器的阻值；
（3）灯泡L 2的额定功率；
（4）在电路安全的情况下，至少有一个灯泡工作时电路的最小总功率。
23．（12分）普通白炽灯正常工作时消耗的电能大约有90%因发热而损失，而新型的LED 灯（发光二极管）发光时的发热量很少，从而减少了电能的损失，被人们广泛应用于生活之中。如图所示是额定电压为220V，额定功率为11W的LED灯泡。求：
（1）该LED灯在额定电压下工作时的电流；
（2）若该LED灯每天正常发光 5h，一个月（30 天）消耗的电能。
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、A
3、C
4、B
5、B
6、C
7、C
8、B
9、D
10、D
11、B
12、B
二、填空题（每题5分，共4题，20分）
13、b 36.3Ω 90%
14、变小 变大
15、电磁感应 机械
16、4 0
三、实验题（共12分）
17、0.1 66.7 变大 摩擦
18、断开 不影响 1.9 断路 错误 电压表的正负接线柱接反了 各串联电阻两端的电压之和 ①
19、答案见解析 0.2 0.5
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)12 (2)24 (3)2.7W (4)5.4W
23、 (1)0.05A；(2)1.65kW·h。
额定电压
容积
加热功率
保温功率
次数
动滑轮重/N
钩码重/N
钩码上升
的距离/cm
弹簧测力计
的示数/N
弹簧测力计
上升的距离/cm
机械
效率
①
0.6
2
10
1
30
②
0.6
4
10
1.7
30
78.4%
③
0.6
6
10
2.4
30
83.3%
实验次数
UAB/V
UCD/V
UAD/V
1
1.9
1.1
3.0
2
1.0
2.0
3.0
3
1.2
1.8
3.0
