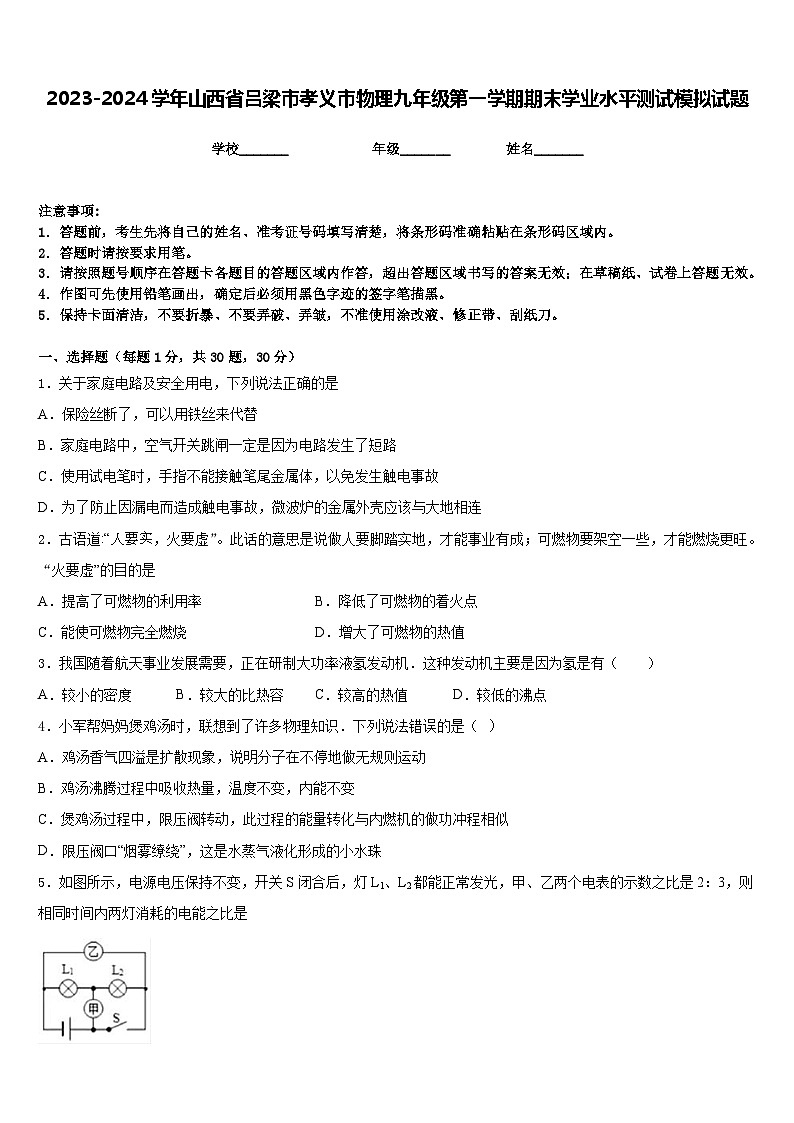

学校_______ 年级_______ 姓名_______
注意事项:
1.答题前,考生先将自己的姓名、准考证号码填写清楚,将条形码准确粘贴在条形码区域内。
2.答题时请按要求用笔。
3.请按照题号顺序在答题卡各题目的答题区域内作答,超出答题区域书写的答案无效;在草稿纸、试卷上答题无效。
4.作图可先使用铅笔画出,确定后必须用黑色字迹的签字笔描黑。
5.保持卡面清洁,不要折暴、不要弄破、弄皱,不准使用涂改液、修正带、刮纸刀。
一、选择题(每题1分,共30题,30分)
1.关于家庭电路及安全用电,下列说法正确的是
A.保险丝断了,可以用铁丝来代替
B.家庭电路中,空气开关跳闸一定是因为电路发生了短路
C.使用试电笔时,手指不能接触笔尾金属体,以免发生触电事故
D.为了防止因漏电而造成触电事故,微波炉的金属外壳应该与大地相连
2.古语道:“人要实,火要虚”。此话的意思是说做人要脚踏实地,才能事业有成;可燃物要架空一些,才能燃烧更旺。“火要虚”的目的是
A.提高了可燃物的利用率B.降低了可燃物的着火点
C.能使可燃物完全燃烧D.增大了可燃物的热值
3.我国随着航天事业发展需要,正在研制大功率液氢发动机.这种发动机主要是因为氢是有( )
A.较小的密度B.较大的比热容C.较高的热值D.较低的沸点
4.小军帮妈妈煲鸡汤时,联想到了许多物理知识.下列说法错误的是( )
A.鸡汤香气四溢是扩散现象,说明分子在不停地做无规则运动
B.鸡汤沸腾过程中吸收热量,温度不变,内能不变
C.煲鸡汤过程中,限压阀转动,此过程的能量转化与内燃机的做功冲程相似
D.限压阀口“烟雾缭绕”,这是水蒸气液化形成的小水珠
5.如图所示,电源电压保持不变,开关S闭合后,灯L1、L2都能正常发光,甲、乙两个电表的示数之比是2:3,则相同时间内两灯消耗的电能之比是
A.1:2B.2:1C.2:3D.3:2

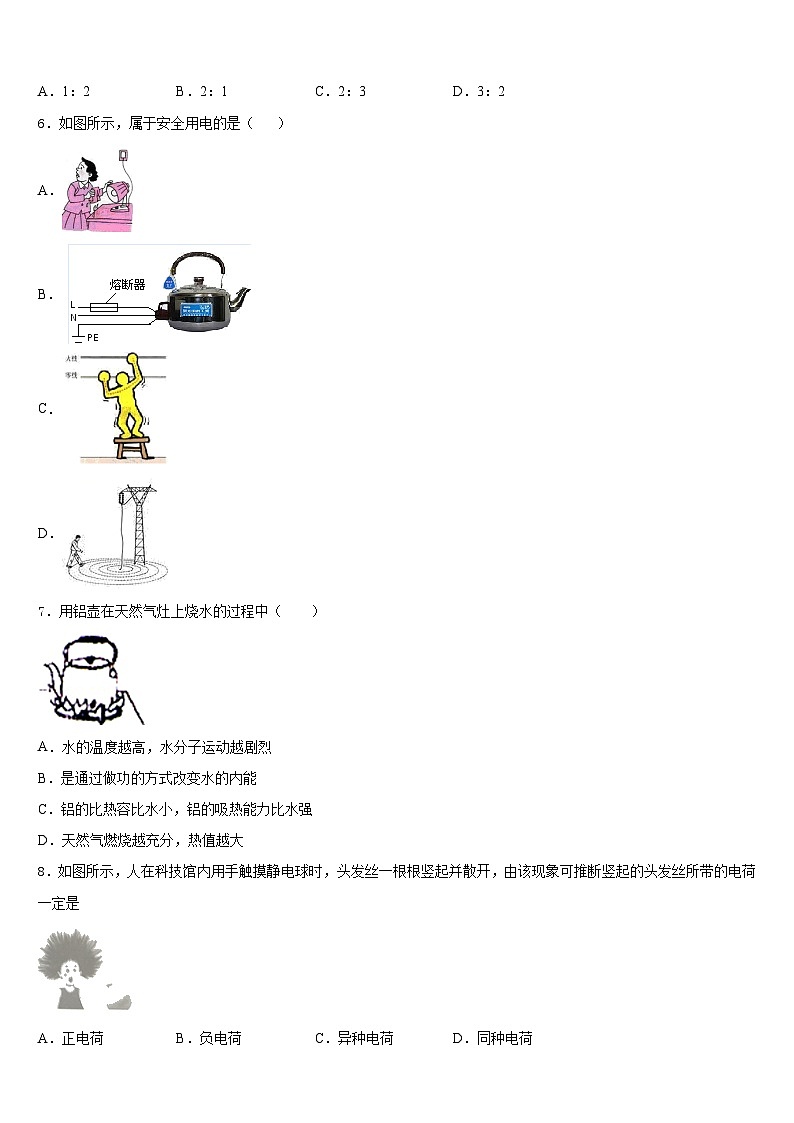

6.如图所示,属于安全用电的是( )
A.
B.
C.
D.
7.用铝壶在天然气灶上烧水的过程中( )
A.水的温度越高,水分子运动越剧烈
B.是通过做功的方式改变水的内能
C.铝的比热容比水小,铝的吸热能力比水强
D.天然气燃烧越充分,热值越大
8.如图所示,人在科技馆内用手触摸静电球时,头发丝一根根竖起并散开,由该现象可推断竖起的头发丝所带的电荷一定是
A.正电荷B.负电荷C.异种电荷D.同种电荷

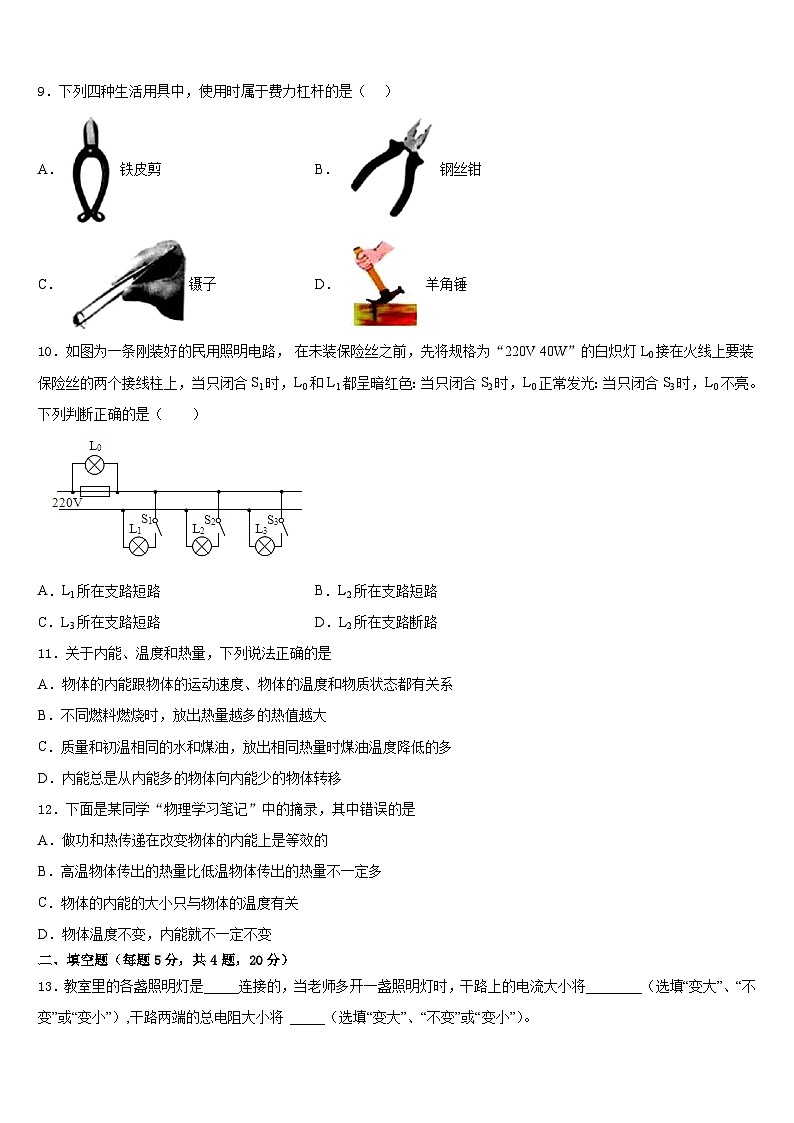

9.下列四种生活用具中,使用时属于费力杠杆的是( )
A.铁皮剪B.钢丝钳
C.镊子D.羊角锤
10.如图为一条刚装好的民用照明电路, 在未装保险丝之前,先将规格为“220V 40W”的白炽灯L0接在火线上要装保险丝的两个接线柱上,当只闭合S1时,L0和L1都呈暗红色:当只闭合S2时,L0正常发光:当只闭合S3时,L0不亮。下列判断正确的是( )
A.L1所在支路短路B.L2所在支路短路
C.L3所在支路短路D.L2所在支路断路
11.关于内能、温度和热量,下列说法正确的是
A.物体的内能跟物体的运动速度、物体的温度和物质状态都有关系
B.不同燃料燃烧时,放出热量越多的热值越大
C.质量和初温相同的水和煤油,放出相同热量时煤油温度降低的多
D.内能总是从内能多的物体向内能少的物体转移
12.下面是某同学“物理学习笔记”中的摘录,其中错误的是
A.做功和热传递在改变物体的内能上是等效的
B.高温物体传出的热量比低温物体传出的热量不一定多
C.物体的内能的大小只与物体的温度有关
D.物体温度不变,内能就不一定不变
二、填空题(每题5分,共4题,20分)
13.教室里的各盏照明灯是_____连接的,当老师多开一盏照明灯时,干路上的电流大小将________(选填“变大”、“不变”或“变小”),干路两端的总电阻大小将 _____(选填“变大”、“不变”或“变小”)。
14.南宋文天祥在《扬子江》一诗中著下“臣心一片磁针石,不指南方不肯休”的诗句,这里磁针石是因为受到________的作用,磁针石的南极指向地理位置的________极附近。
15.我国家庭电路的电压是_____V,三节新干电池串联提供的电压是_____V.
16.一切物体,不论温度高低,都具有_____能。在烈日当空的海边玩耍,你会发现沙子烫脚,而海水却是凉凉的,这是因为水的_____较大。
三、实验题(共12分)
17.(4分)实验小组用图所示的电路“探究串并联电路电压规律”发现电源两端电压总大于两灯泡电压之和,这与之前“电源两端电压等于灯泡电压之和”的猜想不符。有同学认为这可能与串联电路的灯泡以外的其它元件有关,于是他们进行了深入探究:
(1)测量电路中导线的电压。测出导线AB的电压大约为0.05V,由此得知,导线分压是造成实验结果与猜想不符的原因。为了更明显的观察到分压现象应选择较_____的导线(选填“粗”或“细”)原因是_______。
(2)测量完电路中所有导线电压后,如果电源两端的电压仍大于各段导线和灯泡电压之和,你认为还应该进行的操作是__________。
18.(4分)在探究影响导体电阻大小的因素时,小明作出了如下猜想:导体的电阻可能与①导体的长度有关;②导体的横截面积有关;③导体的材料有关.实验室提供了4根电阻丝,其规格、材料如下表所示.
(1)连接电路时,开关必须处于________状态.
(2)按照如图所示“探究影响导体电阻大小因素"的实验电路,在M、N之间分别接上不同的导体,则通过观察________来比较导体电阻的大小.
(3)为了验证猜想①,应该选用编号________两根电阻丝分别接入电路进行
(4)分别将A和D两电阻丝接入如图电路中M、N两点间,电流表示数不相同,由此,初步得到的结论是:当________相同时,导体电阻跟________有关.
(5)当选用编号A、C两电阻丝接入电路进行实验,是为了验证猜想________.最近几年,我国城乡许多地区进行了输电线路的改造,将原来细的铝质输电线换成较粗的铝质输电线,这样就________了输电线的电阻,从而可以减小输电线上的电能损失.(选填“增大“或“减小”)
19.(4分)用图所示的实验装置,探究“电流产生的磁场方向与电流方向是否有关”。请回答如下问题:
(1)闭合开关前,首先使导线方向与小磁针静止时指向一致,其目的是为了避免_______对实验产生的影响,使实验现象便于观察。
(2)实验过程中,需要改变的是_____________。
(3)电流产生的磁场方向是否改变是通过_________是否改变来反映的。
四、作图题(共16分)
20.(8分)如图为一款新国标插线板的实物图,请用笔画线代替导线,把线框内插座单元的电路补充完整并接入家庭电路。(要求:开关同时控制两个插座)
(______)
21.(8分)如图所示,根据安全用电的原则,分别把电水壶的3条接线连接到插头上。
(______)
五、计算题(共22分)
22.(10分)小刚设计了一种小鸡孵化器的电路模型,如图所示,在一般情况下,只需灯光照明,温度较低时,则需要加热.电源电压为72V,R1为定值电阻,R2为发热电阻丝改成的滑动变阻器,其上标有“200Ω3A”的字样,电流表A1的量程为0∼0.6A,电流表A2的量程为0∼3A,灯泡上标有“12V3W”的字样.
(1)闭合S,断开S1、S2,灯泡正常工作,求R1的阻值.
(2)S、S1、S2均闭合时,求R2上消耗电功率的最小值和最大值.
23.(12分)如图所示,R0=5Ω,灯泡L标有“4.5V 1.5W”字样,滑动变阻器R的最大阻值为20Ω,电流表的量程是0~0.6A.电压表的量程是0~3V.只闭合S1,灯泡L恰好正常发光,求:
(1)灯泡正常发光时的电阻;
(2)只闭合S2,变阻器的滑片P处于中点,电阻R0消耗的电功率;
(3)只闭合S2,为保证电路各元件安全,求滑动变阻器允许接入电路的阻值范围.
参考答案
一、选择题(每题1分,共30题,30分)
1、D
2、A
3、C
4、B
5、A
6、B
7、A
8、D
9、C
10、B
11、C
12、C
二、填空题(每题5分,共4题,20分)
13、并联 变大 变小
14、地磁场 南
15、220 4.5
16、内 比热容
三、实验题(共12分)
17、细 其它条件一定时,横截面积越小电阻越大 测开关两端的电压
18、断开电流表示数AB长度、横截面积材料②减小
19、地磁场(地磁场等其他外部磁场) 电流的方向 小磁针的偏转方向
四、作图题(共16分)
20、
21、
五、计算题(共22分)
22、(1)240Ω(2)25.92W、194.4W
23、(1)13.5Ω;(2)4.5W;(3)2.5Ω~10Ω.
编号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
1
0.5
C
镍铬合金
0.5
1.0
D
锰铜合金
0.5
0.5
