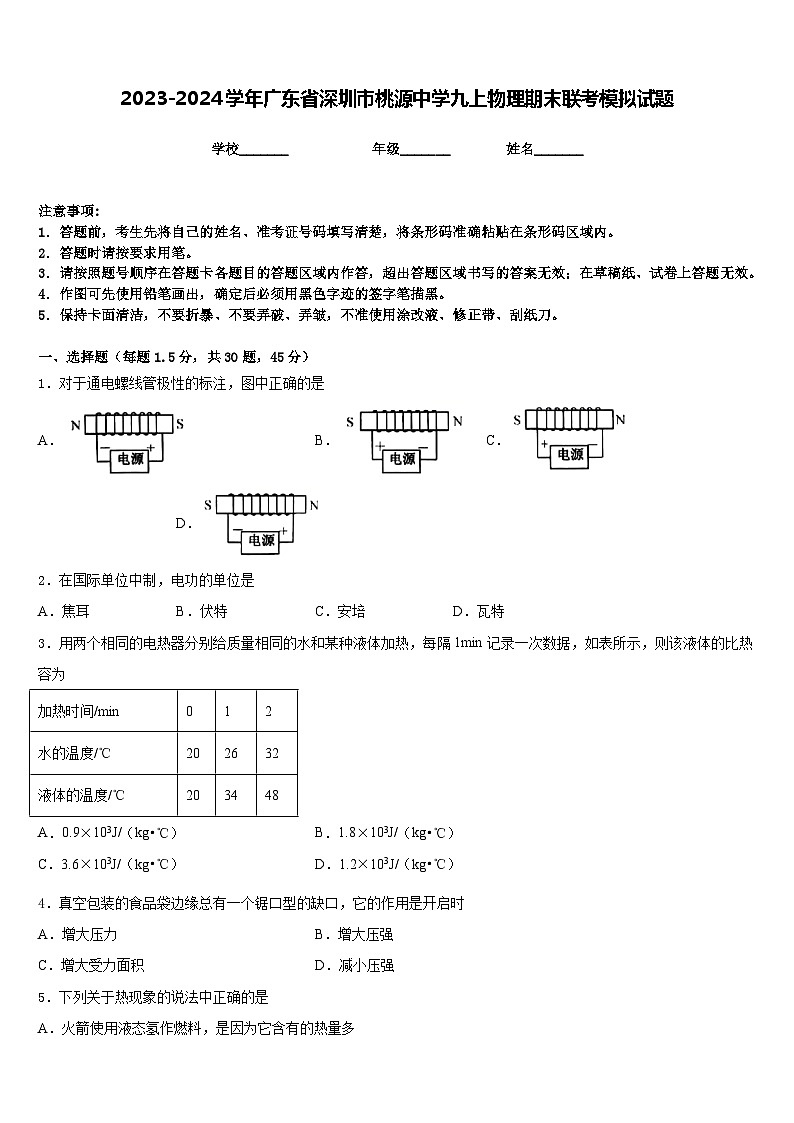

2023-2024学年广东省深圳市桃源中学九上物理期末联考模拟试题含答案

这是一份2023-2024学年广东省深圳市桃源中学九上物理期末联考模拟试题含答案，共15页。试卷主要包含了答题时请按要求用笔，楼梯感应灯可由声控开关等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1.5分，共30题，45分）
1．对于通电螺线管极性的标注，图中正确的是
A．B．C．D．
2．在国际单位中制，电功的单位是
A．焦耳B．伏特C．安培D．瓦特
3．用两个相同的电热器分别给质量相同的水和某种液体加热，每隔1min记录一次数据，如表所示，则该液体的比热容为
A．0.9×103J/（kg•℃）B．1.8×103J/（kg•℃）
C．3.6×103J/（kg•℃）D．1.2×103J/（kg•℃）
4．真空包装的食品袋边缘总有一个锯口型的缺口，它的作用是开启时
A．增大压力B．增大压强
C．增大受力面积D．减小压强
5．下列关于热现象的说法中正确的是
A．火箭使用液态氢作燃料，是因为它含有的热量多

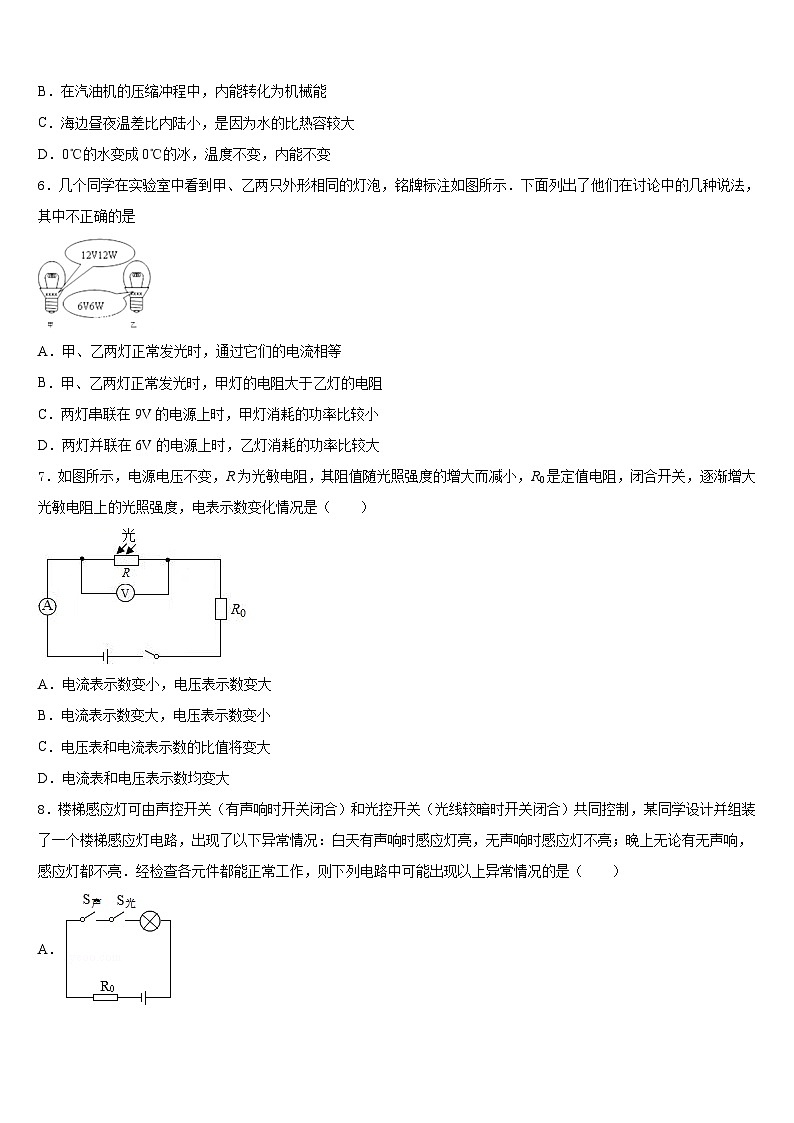

B．在汽油机的压缩冲程中，内能转化为机械能
C．海边昼夜温差比内陆小，是因为水的比热容较大
D．0℃的水变成0℃的冰，温度不变，内能不变
6．几个同学在实验室中看到甲、乙两只外形相同的灯泡，铭牌标注如图所示．下面列出了他们在讨论中的几种说法，其中不正确的是
A．甲、乙两灯正常发光时，通过它们的电流相等
B．甲、乙两灯正常发光时，甲灯的电阻大于乙灯的电阻
C．两灯串联在9V的电源上时，甲灯消耗的功率比较小
D．两灯并联在6V的电源上时，乙灯消耗的功率比较大
7．如图所示，电源电压不变，R为光敏电阻，其阻值随光照强度的增大而减小，R0是定值电阻，闭合开关，逐渐增大光敏电阻上的光照强度，电表示数变化情况是（ ）
A．电流表示数变小，电压表示数变大
B．电流表示数变大，电压表示数变小
C．电压表和电流表示数的比值将变大
D．电流表和电压表示数均变大

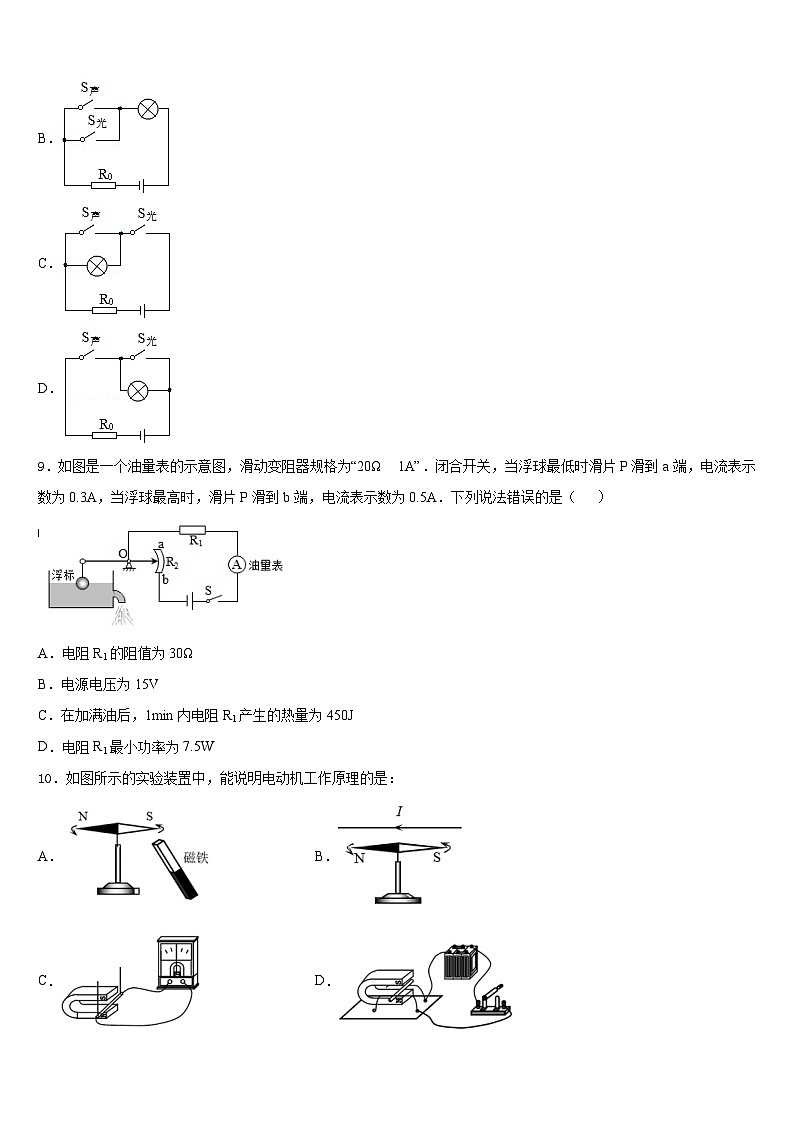

8．楼梯感应灯可由声控开关（有声响时开关闭合）和光控开关（光线较暗时开关闭合）共同控制，某同学设计并组装了一个楼梯感应灯电路，出现了以下异常情况：白天有声响时感应灯亮，无声响时感应灯不亮；晚上无论有无声响，感应灯都不亮．经检查各元件都能正常工作，则下列电路中可能出现以上异常情况的是（ ）
A．
B．
C．
D．
9．如图是一个油量表的示意图，滑动变阻器规格为“20Ω 1A”．闭合开关，当浮球最低时滑片P滑到a端，电流表示数为0.3A，当浮球最高时，滑片P滑到b端，电流表示数为0.5A．下列说法错误的是（ ）
A．电阻R1的阻值为30Ω
B．电源电压为15V
C．在加满油后，1min内电阻R1产生的热量为450J
D．电阻R1最小功率为7.5W
10．如图所示的实验装置中，能说明电动机工作原理的是：
A．B．
C．D．
11．下列符合安全用电规范的是
A．洗衣机的金属外壳接地B．控制电灯的开关接在零线上
C．使用绝缘皮破损的插头D．用潮湿的抹布擦电灯开关
12．2016年8月．我国发射了全球首颗量子卫星，为纪念墨子，这个全球首颗量子卫星被命名为“墨子号”．发射卫星和火箭常使用液态氢作为燃料，主要是因为液态氢具有（ ）
A．较小的密度B．较大的比热容
C．较低的沸点D．较高的热值
13．三个轻质小球间的相互作用如图所示，若乙球带正电，下列判断正确的是
A．甲球可能带正电，丙球一定带负电
B．甲球可能带负电，丙球一定带正电
C．甲球一定带正电，丙球可能带负电
D．甲球一定带负电，丙球可能带正电
14．在昼夜明灯的地下停车场，驾驶员根据车位入口上方的红绿灯入停．如图所示是小吴设计的自动控制电路图，将光控开关(遮光时开关闭合)装在每个车位地面中央，红绿灯装在车位入口上方．当车位未停车时绿灯亮，当车位已停车时红灯亮，则图中L1、L2( )
A．都是红灯B．都是绿灯
C．分别是红灯、绿灯D．分别是绿灯、红灯
15．根据A、B、C、D四种家用电器铭牌上所提供的信息，可知额定电流为6A的用电器是
A．
B．
C．
D．
16．如图所示电路，电源电压为12V且保持不变．闭合开关S，当滑片P置于变阻器的中点时，电压表的示数为4V；当滑片P置于变阻器的b端时，电压表的示数变化了2V，在10s内定值电阻R1产生的热量为36J．则下列结果正确的是
A．电路中的最大电流为1A
B．滑片P在中点时，10s内滑动变阻器R消粍的电能为60J
C．滑动变阻器R先后两次消耗的电功率之比为8∶1
D．R1先后两次消耗的电功率之比为16∶9
17．如图是生活中常用来固定房门的“门吸”，它由磁铁和金属块两部分组成．该金属块能被磁铁所吸引，是因为可能含有以下材料中的（ ）
A．银B．铁C．铝D．锌
18．如图所示，干电池底部吸有强磁铁（可导电），在干电池的正极上支有一“门”字形导线框，导线框B侧和套在强磁铁上导电圆环C连接，导线框和圆环C能够一起绕干电池持续转动，圆环C在转动过程中与强磁铁接触良好．导线框
转动的动力来源
A．只有线框A侧受到磁场对电流的作用
B．只有线框B侧受到磁场对电流的作用
C．线框A侧、B侧都受到磁场对电流的作用
D．线框A侧、B侧都不受到磁场对电流的作用，是受到的其它外力
19．下列用电器中，利用电流热效应工作的是
A．计算器B．电热水壶C．收音机D．电冰箱
20．白炽灯的明亮程度取决于（ ）
A．灯泡的额定功率B．灯泡的实际功率
C．通过灯泡的电流D．灯泡消耗的电能
21．下列关于电学知识说法正确的是（ ）
A．验电器的原理是异种电荷相互排斥
B．金属靠自由电子导电
C．导体的电阻由其两端的电压和通过导体的电流共同决定
D．物理学中规定：电子的定向移动方向为电流的方向
22．某智能锁通过指纹开关S1或密码开关S2均可解锁，用电动机转动代表解锁成功，则符合要求的电路是（ ）
A．
B．
C．
D．
23．为了测定小灯泡的额定功率，在具体实验操作中，手和眼的分工应该是
A．手移动变阻器的滑片，眼观电流表 B．手移动变阻器的滑片，眼观电压表
C．手移动变阻器的滑片，眼看小灯泡是否发光 D．手按开关，眼观电流表
24．甲和乙两灯的额定电压均为6V，图中是甲、乙两灯的电流随其两端电压变化的图象，以下说法正确的是
A．将两灯并联在4V的电源两端，电路总功率为4W
B．将两灯串联，使其中一个灯泡正常发光，电源电压最大为9V
C．将两灯串联起来，并保证都发光且不被烧坏时，甲灯比乙灯亮
D．将两灯并联在6V的电源两端，干路电流为1.5A
25．如图是去年我区冬天某天天气预报的信息图片，关于图片中信息的解释正确的是
A．雨的形成是汽化现象
B．雪的形成过程中会放出热量
C．预报的最低气温读作“摄氏零下1度”
D．可以用体温计来测我区该天的气温
26．图展示了其他条件都相同时，不同材料在导电性能上的排序，从上至下，材料的导电性能依次减弱。另外，科学家发现，铝在-271.76℃以下，电阻可以变为零，这就是超导现象。超导材料可以大大降低电能损耗。下列说法中错误的是（ ）
A．从图可得银的导电性能比铁好
B．从图可得盐水的导电性比酸溶液差
C．同种材料的导电性是不会改变的
D．超导材料可运用在输送电能
27．如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑片向左移动时
A．电流表示数变大，电压表与电流表示数之比变大
B．电流表示数变大，电压表与电流表示数之比不变
C．电流表示数变小，电压表与电流表示数之比不变
D．电压表示数变大，电压表与电流表示数之比变大
28．如图所示，电源电压恒为9V，电压表的量程为0~3V，电流表的量程为0~0.6A，滑动变阻器的规格为“24Ω 0.8A”，灯泡标有“3V 1.5W”字样。闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是（ ）
A．滑动变阻器的电阻允许调节的范围是0~24Ω
B．电流表示数的变化范围是0.1A~0.5A
C．电压表示数的变化范围是1V~3V
D．灯泡的最小功率是0.54W
29．下列四组电阻，分别并联后其等效电阻最小的是（ ）
A．R1=122Ω R2=780ΩB．R1=67Ω R2=860Ω
C．R1=1Ω R2=4kΩD．R1=2Ω R2=589Ω
30．小明设计了一种停车位是否被占用的模拟提醒装置：用指示灯L发光的亮和暗分别表示车位被占用和未被占用，车位被占用时控制开关S闭合，下列能实现此功能的电路是
A．B．C．D．
二、填空题（每空1分，共10题，20分）
31．如图所示，在电磁铁的正上方用弹簧挂一条形磁铁。当开关闭合后，条形磁铁与电磁铁的相互作用为_________（填“吸引”或“排斥”）。当滑片P从b端到a端的滑动过程中，电流表的示数会_________（填“增大”、“减小”），弹簧的长度会变_________（填“长”或“短”）
32．家庭电路中，电热水器与冰箱之间是_____ 联的。由于热水器的功率远大于冰箱，从安全用电的角度考虑，热水器的电源线比冰箱的要_____（选填“粗”或“细”）。
33．如图所示，在试管内装些水，用橡皮塞塞住，加热使水沸腾，会看到塞子被弹出．在塞子被弹出的过程中，水蒸气的___能转化成塞子的___能。
34．在家用电器调查活动中，小亮看到自己家电能表表盘如图所示，则他家已消耗的电能为___________kW· h。他家同时使用的家用电器的总功率最大不能超过_________W。让电热水器单独工作3min，电能表的转盘转了50r，消耗的电能为___________，热水器的实际功率为__________W。
35．如图（1）所示电路的空缺方框 A、B 处，分别接有一个电流表和一个电压表，当开关闭合时，两灯都能发光。则 A 方框处是______表，B 方框处是_____表。如图（2），请按照给出的电路图，将实物电路连接完整。
（______）
36．一台电风扇的电功率是100W，该电风扇工作10min消耗的电能是_____J。
37．磁体周围存在一种人眼看不见的磁场，若将一个可以自由转动的小磁针放在磁体周围，发现小磁针发生偏转，说明磁场对放入其中的磁体会_________，这种研究磁场特征的方法物理学中叫做_____法；我们还用磁感线来表示磁场的方向和分布，在磁体的周围，磁感线是从磁体的____极出来。
38．质量相同的铁和铜，吸收相同的热量后，_____ 温度升高得高；若让它们降低相同的温度，_____放出的热量多．（C铁＞C铜）
39．小明在探究“物质的放热能力与哪些因素有关”时，分别用质量均1kg的水和另一种液体进行对比实验，并用图象对实验数据进行了处理，如图所示，实验过程中，水和另一种液体在相同时间内放出的热量相等，分析图象可以得出：______（选填“甲”或“乙”）物质为水，另一种液体的比热容为_____，这种液体在0～15min内放出的热量为______．
40．如图所示电路中，电源电压恒定，R1为定值电阻，R2为滑动变阻器。闭合开关S后，滑动变阻器滑片P由a向b移动的过程中，电压表V1的示数与电流表A的示数之比________，电路消耗的总功率__________（均选填“变大”、“变小”或“不变”）。
三、实验题（每空1分，共2题，15分）
41．科学探究中能够准确表达自己的观点，表述探究的问题，过程和结果都很重要，以下是小华和小红对通电螺线管的外部磁场进行探究后的展示与汇报：
①我们想知道通电螺线管的外部是否存在磁场？
②因此设计了如图甲所示的实验；
③闭合开关，发现小磁针发生了偏转；断开开关，小磁针又回到原位；
④此现象说明通电螺线管的周围存在磁场；
⑤我们在通电螺线管周围的有机玻璃上撒铁屑并轻敲；
⑥那么通电螺线管外部磁场的分布情况如何？
⑦铁屑的分布情况如图乙所示
⑧由此可知通电螺线管的外部磁场与条形磁体的磁场相似．
根据上述提示与汇报，请你回答以下问题：（填写上面对应的序号）
（1）属于提出问题的有__________________； （2）属于进行操作的有__________________；
（3）属于进行观察的有__________________； （4）属于得出结论的有_________________；
42．在“测量小灯泡的电功率”实验中，电源电压为6V保持不变，所用小灯泡的额定电压为2.5V，小灯泡的电阻约为10Ω。
(1)实验器材中有R1(5Ω 1A)、R2(10Ω 1A)、R3(50Ω 1.5A)三个滑动变阻器，在本实验中应选择的滑动变阻器是______。
(2)用笔画线代替导线，将图甲的实物图连接完整，要求滑动变阻器滑片P向右滑动时小灯泡变亮。
（__________）
(3)闭合开关S前，应将滑动变阻器的滑片P移到最______端（选填“左”或“右”）。
(4)通过小灯泡的电流随它两端电压的变化如图乙所示，分析图象可知，当小灯泡两端的电压增大时，灯丝的电阻会_________(选填“增大”、“不变”或“减小”）；小灯泡的额定功率为_________W。
四、计算题（每题10分，共2题，20分）
43．当归还共享充电宝后，服务终端会自动给充电宝充电。如图是某充电宝的充电示意图及简化电路图。图是充电过程中的电压、电流与时间的图像（数轴上的标度不按比例）
(1)充电宝在前1h内消耗了7200J电能，求这段时间的平均功率。
(2)当电压低于3V时，充电宝处于预充电阶段，是第几个阶段？
(3)判断在充电过程第三阶段，充电宝的电功率变大、变小还是不变？并写出依据。
(4)充电过程充电线的阻值可认为不变，能否通过分析来比较充电线在第一、二阶段哪段时间产生热量多？若能比较，请写出你的分析过程；若不能，请写出你的判断依据.
(5)充电宝的塑料外壳质量为0.02kg，在50s内温度从20℃升高到25℃，求此过程中塑料外壳吸收了多少热量。[充电宝外壳塑料的比热容为1.74×103J/（kg·℃）]
44．如图是“光电互补型”太阳能热水器，晴天以吸收太阳能作为加热方式，阴雨天可用电加热方式。某该种太阳能热水器水箱内的水为120kg，当水温由15℃升高到45℃时，求：
(1)这些水吸收的热量是多少？[c水=4.2×103J/（kg·℃）]
(2)若在阴雨天，采用电加热方式进行工作时的效率为70%，则要消耗的电能是多少kW·h？
参考答案
一、选择题（每题1.5分，共30题，45分）
1、B
2、A
3、B
4、B
5、C
6、C
7、B
8、D
9、D
10、D
11、A
12、D
13、C
14、D
15、B
16、D
17、B
18、B
19、B
20、B
21、B
22、B
23、B
24、D
25、B
26、C
27、B
28、D
29、C
30、A
二、填空题（每空1分，共10题，20分）
31、排斥 减小 长
32、并 粗
33、内 机械
34、2019.3 4400 0.05kW·h 1000
35、电压 电流
36、60000
37、产生力的作用 转换 北（或N）
38、铜；铁
39、甲 2.1×103J/（kg•℃） 4.2×104J
40、不变 变小
三、实验题（每空1分，共2题，15分）
41、1、6 2、5 3、7 4、8
42、R3 左 增大 0.5
四、计算题（每题10分，共2题，20分）
43、 (1)2W (2)第一阶段(3)变小； 由图可知，电压U不变，而电流在变小，由P=UI可得，电功率变小(4)见解析 (5)174J
44、（1）1.512×107J；（2）6kW.h
加热时间/min
0
1
2
水的温度/℃
20
26
32
液体的温度/℃
20
34
48
