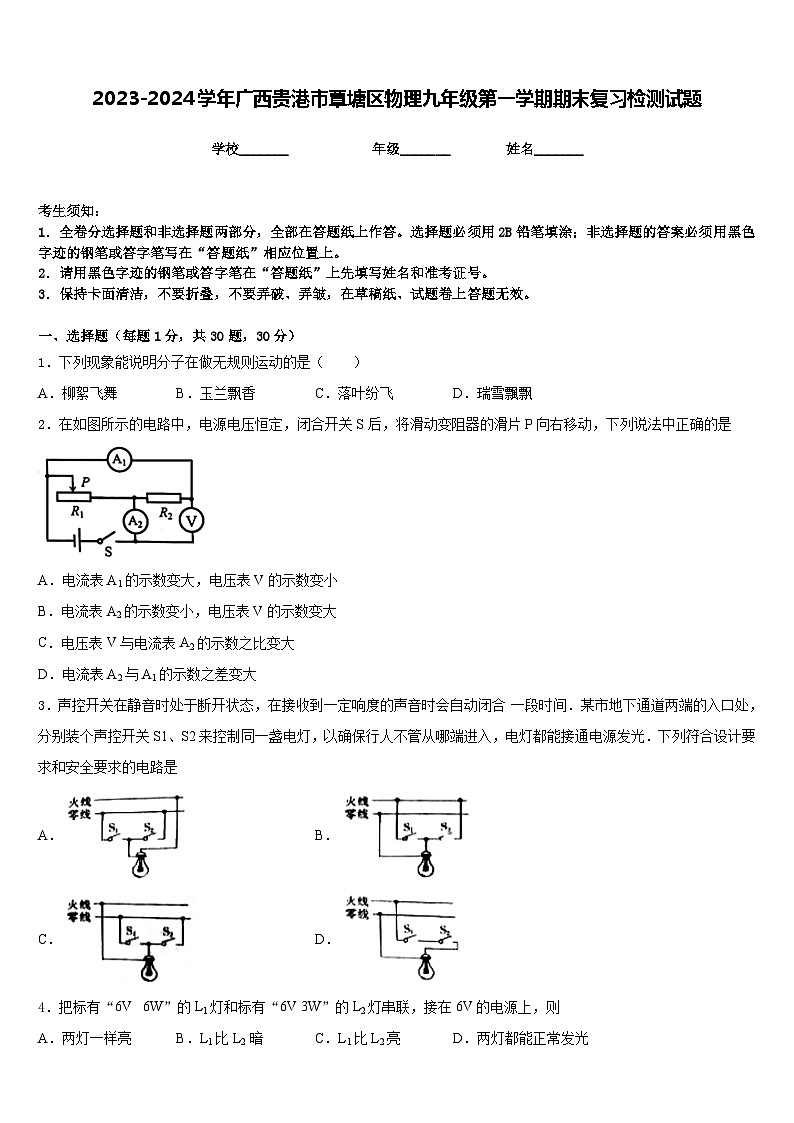

2023-2024学年广西贵港市覃塘区物理九年级第一学期期末复习检测试题含答案
展开
这是一份2023-2024学年广西贵港市覃塘区物理九年级第一学期期末复习检测试题含答案，共9页。
学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．下列现象能说明分子在做无规则运动的是（ ）
A．柳絮飞舞B．玉兰飘香C．落叶纷飞D．瑞雪飄飘
2．在如图所示的电路中，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动，下列说法中正确的是
A．电流表A1的示数变大，电压表V的示数变小
B．电流表A2的示数变小，电压表V的示数变大
C．电压表V与电流表A2的示数之比变大
D．电流表A2与A1的示数之差变大
3．声控开关在静音时处于断开状态，在接收到一定响度的声音时会自动闭合 一段时间．某市地下通道两端的入口处，分别装个声控开关S1、S2来控制同一盏电灯，以确保行人不管从哪端进入，电灯都能接通电源发光．下列符合设计要求和安全要求的电路是
A．B．
C．D．
4．把标有“6V 6W”的L1灯和标有“6V 3W”的L2灯串联，接在6V的电源上，则
A．两灯一样亮B．L1比L2 暗C．L1比L2亮D．两灯都能正常发光

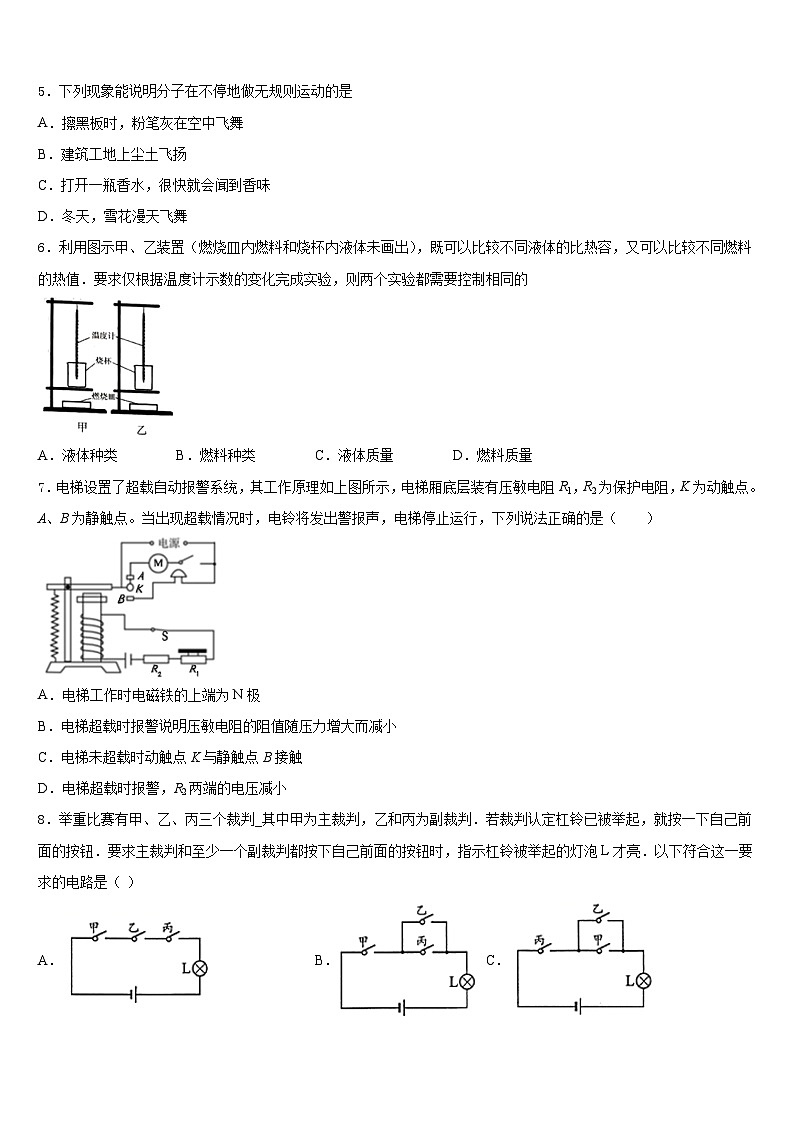

5．下列现象能说明分子在不停地做无规则运动的是
A．擦黑板时，粉笔灰在空中飞舞
B．建筑工地上尘土飞扬
C．打开一瓶香水，很快就会闻到香味
D．冬天，雪花漫天飞舞
6．利用图示甲、乙装置（燃烧皿内燃料和烧杯内液体未画出），既可以比较不同液体的比热容，又可以比较不同燃料的热值．要求仅根据温度计示数的变化完成实验，则两个实验都需要控制相同的
A．液体种类B．燃料种类C．液体质量D．燃料质量
7．电梯设置了超载自动报警系统，其工作原理如上图所示，电梯厢底层装有压敏电阻R1，R2为保护电阻，K为动触点。A、B为静触点。当出现超载情况时，电铃将发出警报声，电梯停止运行，下列说法正确的是（ ）
A．电梯工作时电磁铁的上端为N极
B．电梯超载时报警说明压敏电阻的阻值随压力增大而减小
C．电梯未超载时动触点K与静触点B接触
D．电梯超载时报警，R2两端的电压减小
8．举重比赛有甲、乙、丙三个裁判_其中甲为主裁判，乙和丙为副裁判．若裁判认定杠铃已被举起，就按一下自己前面的按钮．要求主裁判和至少一个副裁判都按下自己前面的按钮时，指示杠铃被举起的灯泡L才亮．以下符合这一要求的电路是（ ）
A．B．C．D．

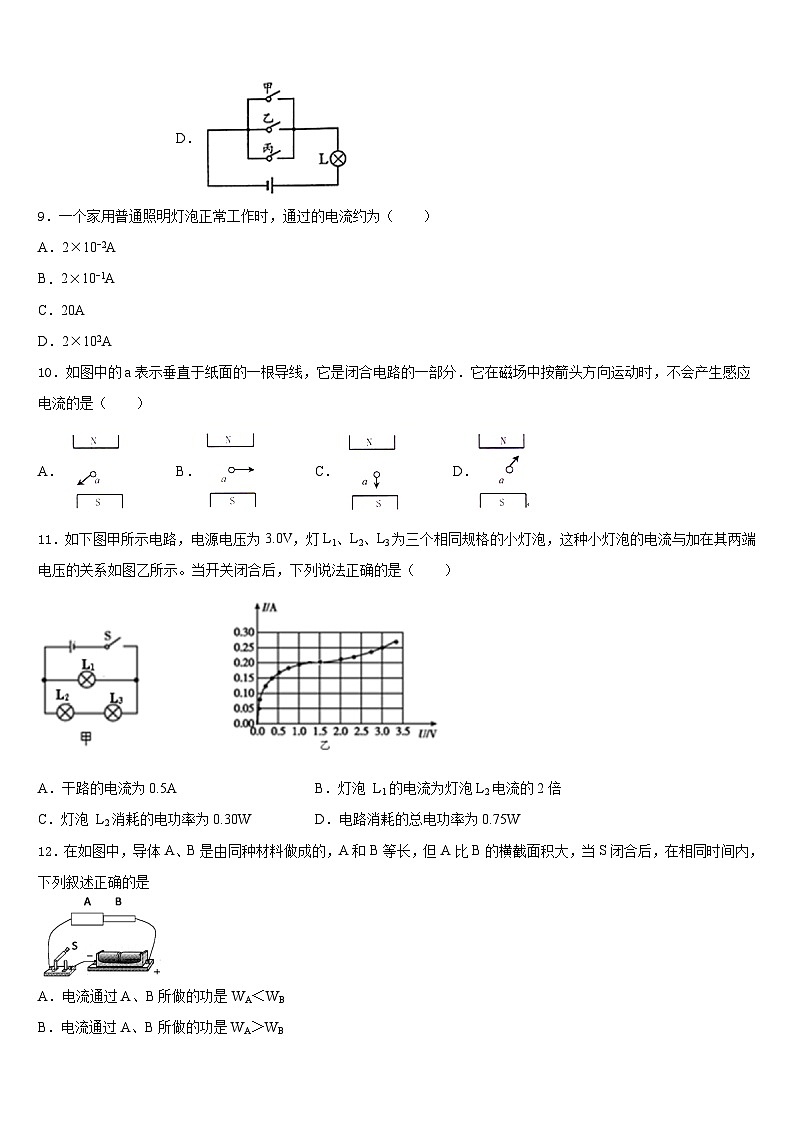

9．一个家用普通照明灯泡正常工作时，通过的电流约为（ ）
A．2×10-2A
B．2×10-1A
C．20A
D．2×102A
10．如图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分．它在磁场中按箭头方向运动时，不会产生感应电流的是（ ）
A．B．C．D．
11．如下图甲所示电路，电源电压为3.0V，灯L1、L2、L3为三个相同规格的小灯泡，这种小灯泡的电流与加在其两端电压的关系如图乙所示。当开关闭合后，下列说法正确的是（ ）
A．干路的电流为0.5AB．灯泡 L1的电流为灯泡L2电流的2倍
C．灯泡 L2消耗的电功率为0.30WD．电路消耗的总电功率为0.75W
12．在如图中，导体A、B是由同种材料做成的，A和B等长，但A比B的横截面积大，当S闭合后，在相同时间内，下列叙述正确的是
A．电流通过A、B所做的功是WA＜WB
B．电流通过A、B所做的功是WA＞WB
C．电流通过A、B所做的功是WA＝WB
D．无法比较电流通过A、B时做功的大小
二、填空题（每题5分，共4题，20分）
13．把标有“6V ，3W”和“6V ，6W”的两盏电灯串联后接入电路中，如果让其中一盏灯正常发光，另一盏灯的实际功率不超过额定功率，则该电路两端的电压应为_______V，两灯消耗的实际总功率为____W．
14．小华家电能表的铭牌如下表：小华家电能表4月底的示数如图所示，5月底的示数为，则小华家5月份消耗的电能为______KW·h，应付电费_____元（按每度电均价0.5元计算）。用这只电能表最多能让____盏“220V，40W”的电灯同时正常工作。
15．如图，两瓶质量相等、初温相同的煤油中都浸泡着一段金属丝，烧瓶A中的金属丝是铜丝，电阻比较小，烧瓶B中的金属丝是镍铬合金丝，电阻比较大。图中电路可控两段金属丝的_________和_________相等， 图中连接的滑动变阻器________（填“能”或“不能”）调节电路中电流大小。
16．有两个电阻R1＝2Ω，R2＝3Ω，若把它们串联接在电路中，总电阻是_____Ω，R1和R2两端电压之比U1：U2＝_____．并联在电路中时，总电阻是_____Ω，经过R1和R2的电流之比I1：I2＝_____．
三、实验题（共12分）
17．（4分）在做“测定小灯泡电功率”的实验中，已知小灯泡上标有“2.5V”字样。
（1）在图甲中，根据实验要求，用笔画线代替导线，将滑动变阻器和电压表正确连入电 路________；
（2）请根据图甲实物图在图乙中画出相应的电路图____________；
（3）实验过程中，小刘同学正确连接电路并检查无误后，闭合开关，但他发现灯泡不是很亮，于是立刻举手要求老师更换灯泡，其实小刘同学的做法是欠妥的，他正确的做法应该是____；
（4）移动变阻器的滑片到某一位置时，电压表的示数为2.8V，要测量小灯泡的额定功率， 还应将滑片向 ____移动（选填“A”或“B”），当电压表示数为 _________V 时，小灯泡正常发光，若此时电流表的示数如图丙所示，则小灯泡的额定功率为 _________W；
（5）小陈根据测量的多组实验数据作出了 I—U 图像，如图丁所示，结果发现图像不是直线，这表明通过灯泡的电流与它两端的电压不成正比。小陈很纳闷，请你帮助他分析其中的原因： ______。
18．（4分）小明要测定标有“3.8V“字样小灯泡的额定功率，选择一些器材连接了如图甲电路（电源用四节新的干电池）
（1）同组的小芳发现小明电路连接有错误，如果此时闭合开关，小灯泡_____（选增“发光”或“不发光”），电压表示数是_____V．请你在接的那根导线上打“x”，并另画一根导线，使电路连接正确
（2）电路改接正确后，闭合开关，调节滑动变阻器的滑片，使小灯泡正常发光，此时电流表示数如图乙，则小灯泡正的额定功率是_____W．
（3）小明还测量了小灯泡在不同电压下的电流，并根据所测得数据绘制了小灯泡的I﹣U图象，如图丙，根据图象可知电流与电压并不成正比，原因是_____在这个图象中，纵轴应该表示的是_____（选填“电压”或“电流”）．
（4）完成上面实验后，小明同学又想利用现有实验器材，测量另一个标有“3.8V”字样小灯泡的额定功率，但发现电流表已经损坏，于是他和小组同学一起设计了如图的电路，他们又选择了已知阻值的定值电阻R4请你帮他们完成下面实验步骤：
①_____（填写S、S1、S2的通断情况），调节滑动变阻器的滑片使电压表示数为_____V，使小灯泡L正常发光．
②_____（填写S、S1、S2的通电情况），保持滑动变阻器的滑片不动，此时电压表示数为U；
③小灯泡额定功率的表达式是_____．
19．（4分）小郝要测量额定电压为2.5V小灯泡的额定电功率。
（1）他连接了如图甲所示的实验电路，其中滑动变阻器还没有接入电路。若实现滑动变阻器滑片向右滑动时，小灯泡发光变亮，应该接滑动变阻器的_______端。（选填“A”或“B”）
（2）闭合开关S，调节滑动变阻器的滑片后，观察到电压表的示数如图乙，此时应该向______（选填“A”或“B”）移动滑动变阻器，使小灯泡正常发光。
（3）小灯泡正常发光时电流表的示数如图丙所示，则小灯泡的额定功率为________W。
四、作图题（共16分）
20．（8分）根据通电螺线管磁极，在如图中标出磁感线方向和小磁针的N极以及电源的正负极。
（_____）
21．（8分）电冰箱的压缩机和冷藏室内照明小灯泡工作时互相不影响，压缩机由温控开关控制，灯泡由门控开关控制，请用笔画好电冰箱的工作电路图。
（_____）
五、计算题（共22分）
22．（10分）寒冷的冬天，小明给住在农村的奶奶买了一个如图所示的“暖手宝”，铭牌如表1所示，请回答下列问题：
表1：
（1）该“暖手宝”正常工作时通过的电流和电阻各是多少？
（2）该“暖手宝”正常工作3分钟产生的热量是多少？
（3）小明奶奶家离变电站较远，变电站输出的电压为220V，输电导线的总电阻为11Ω，当小明在奶奶家断开其它用电器只使用该“暖手宝”时，“暖手宝”消耗的实际功率是多少？（最后结果保留一小数，不考虑温度对电阻的影响）
23．（12分）在如图所示的电路中，电源电压保持不变，电阻R1的阻值为10欧．闭合电键S，两电流表的示数分别为0.8安和0.3安．
① 求电源电压U．
② 求通过电阻R1 的电流I1．
③ 现用电阻R0替换电阻R1、 R1中的一个，替换前后，只有一个电流表的示数发生了变化，且电流增大了0.1安．请判断被替换的电阻，并求出电阻R0的阻值．
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、D
3、B
4、B
5、C
6、C
7、B
8、B
9、B
10、C
11、C
12、A
二、填空题（每题5分，共4题，20分）
13、9 4.5
14、40 20 16
15、电流 通电时间 不能
16、5 2：3 1.2 3：2
三、实验题（共12分）
17、 移动变阻器的滑片 A 2.5 0.75 灯丝电阻随温度的升高而增大（电阻受温度影响）
18、不发光 6 1.444 灯丝电阻随温度升高而增大（灯丝电阻随温度变化而变化） 电流 闭合S、S1，断开S2 2.2 闭合S、S2，断开S1 P＝3.8V×
19、B B 0.9
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）2 A，110Ω；（2）79200J；（3）1．6W
23、6伏； 0.5安； 10欧
产品名称
暖手宝
产品货号
QB32
额定功率
440W
额定电压
220V
通电储热
5～8分钟
电源线长
约80cm
暖手宝直径
约200mm
学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．下列现象能说明分子在做无规则运动的是（ ）
A．柳絮飞舞B．玉兰飘香C．落叶纷飞D．瑞雪飄飘
2．在如图所示的电路中，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动，下列说法中正确的是
A．电流表A1的示数变大，电压表V的示数变小
B．电流表A2的示数变小，电压表V的示数变大
C．电压表V与电流表A2的示数之比变大
D．电流表A2与A1的示数之差变大
3．声控开关在静音时处于断开状态，在接收到一定响度的声音时会自动闭合 一段时间．某市地下通道两端的入口处，分别装个声控开关S1、S2来控制同一盏电灯，以确保行人不管从哪端进入，电灯都能接通电源发光．下列符合设计要求和安全要求的电路是
A．B．
C．D．
4．把标有“6V 6W”的L1灯和标有“6V 3W”的L2灯串联，接在6V的电源上，则
A．两灯一样亮B．L1比L2 暗C．L1比L2亮D．两灯都能正常发光
5．下列现象能说明分子在不停地做无规则运动的是
A．擦黑板时，粉笔灰在空中飞舞
B．建筑工地上尘土飞扬
C．打开一瓶香水，很快就会闻到香味
D．冬天，雪花漫天飞舞
6．利用图示甲、乙装置（燃烧皿内燃料和烧杯内液体未画出），既可以比较不同液体的比热容，又可以比较不同燃料的热值．要求仅根据温度计示数的变化完成实验，则两个实验都需要控制相同的
A．液体种类B．燃料种类C．液体质量D．燃料质量
7．电梯设置了超载自动报警系统，其工作原理如上图所示，电梯厢底层装有压敏电阻R1，R2为保护电阻，K为动触点。A、B为静触点。当出现超载情况时，电铃将发出警报声，电梯停止运行，下列说法正确的是（ ）
A．电梯工作时电磁铁的上端为N极
B．电梯超载时报警说明压敏电阻的阻值随压力增大而减小
C．电梯未超载时动触点K与静触点B接触
D．电梯超载时报警，R2两端的电压减小
8．举重比赛有甲、乙、丙三个裁判_其中甲为主裁判，乙和丙为副裁判．若裁判认定杠铃已被举起，就按一下自己前面的按钮．要求主裁判和至少一个副裁判都按下自己前面的按钮时，指示杠铃被举起的灯泡L才亮．以下符合这一要求的电路是（ ）
A．B．C．D．
9．一个家用普通照明灯泡正常工作时，通过的电流约为（ ）
A．2×10-2A
B．2×10-1A
C．20A
D．2×102A
10．如图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分．它在磁场中按箭头方向运动时，不会产生感应电流的是（ ）
A．B．C．D．
11．如下图甲所示电路，电源电压为3.0V，灯L1、L2、L3为三个相同规格的小灯泡，这种小灯泡的电流与加在其两端电压的关系如图乙所示。当开关闭合后，下列说法正确的是（ ）
A．干路的电流为0.5AB．灯泡 L1的电流为灯泡L2电流的2倍
C．灯泡 L2消耗的电功率为0.30WD．电路消耗的总电功率为0.75W
12．在如图中，导体A、B是由同种材料做成的，A和B等长，但A比B的横截面积大，当S闭合后，在相同时间内，下列叙述正确的是
A．电流通过A、B所做的功是WA＜WB
B．电流通过A、B所做的功是WA＞WB
C．电流通过A、B所做的功是WA＝WB
D．无法比较电流通过A、B时做功的大小
二、填空题（每题5分，共4题，20分）
13．把标有“6V ，3W”和“6V ，6W”的两盏电灯串联后接入电路中，如果让其中一盏灯正常发光，另一盏灯的实际功率不超过额定功率，则该电路两端的电压应为_______V，两灯消耗的实际总功率为____W．
14．小华家电能表的铭牌如下表：小华家电能表4月底的示数如图所示，5月底的示数为，则小华家5月份消耗的电能为______KW·h，应付电费_____元（按每度电均价0.5元计算）。用这只电能表最多能让____盏“220V，40W”的电灯同时正常工作。
15．如图，两瓶质量相等、初温相同的煤油中都浸泡着一段金属丝，烧瓶A中的金属丝是铜丝，电阻比较小，烧瓶B中的金属丝是镍铬合金丝，电阻比较大。图中电路可控两段金属丝的_________和_________相等， 图中连接的滑动变阻器________（填“能”或“不能”）调节电路中电流大小。
16．有两个电阻R1＝2Ω，R2＝3Ω，若把它们串联接在电路中，总电阻是_____Ω，R1和R2两端电压之比U1：U2＝_____．并联在电路中时，总电阻是_____Ω，经过R1和R2的电流之比I1：I2＝_____．
三、实验题（共12分）
17．（4分）在做“测定小灯泡电功率”的实验中，已知小灯泡上标有“2.5V”字样。
（1）在图甲中，根据实验要求，用笔画线代替导线，将滑动变阻器和电压表正确连入电 路________；
（2）请根据图甲实物图在图乙中画出相应的电路图____________；
（3）实验过程中，小刘同学正确连接电路并检查无误后，闭合开关，但他发现灯泡不是很亮，于是立刻举手要求老师更换灯泡，其实小刘同学的做法是欠妥的，他正确的做法应该是____；
（4）移动变阻器的滑片到某一位置时，电压表的示数为2.8V，要测量小灯泡的额定功率， 还应将滑片向 ____移动（选填“A”或“B”），当电压表示数为 _________V 时，小灯泡正常发光，若此时电流表的示数如图丙所示，则小灯泡的额定功率为 _________W；
（5）小陈根据测量的多组实验数据作出了 I—U 图像，如图丁所示，结果发现图像不是直线，这表明通过灯泡的电流与它两端的电压不成正比。小陈很纳闷，请你帮助他分析其中的原因： ______。
18．（4分）小明要测定标有“3.8V“字样小灯泡的额定功率，选择一些器材连接了如图甲电路（电源用四节新的干电池）
（1）同组的小芳发现小明电路连接有错误，如果此时闭合开关，小灯泡_____（选增“发光”或“不发光”），电压表示数是_____V．请你在接的那根导线上打“x”，并另画一根导线，使电路连接正确
（2）电路改接正确后，闭合开关，调节滑动变阻器的滑片，使小灯泡正常发光，此时电流表示数如图乙，则小灯泡正的额定功率是_____W．
（3）小明还测量了小灯泡在不同电压下的电流，并根据所测得数据绘制了小灯泡的I﹣U图象，如图丙，根据图象可知电流与电压并不成正比，原因是_____在这个图象中，纵轴应该表示的是_____（选填“电压”或“电流”）．
（4）完成上面实验后，小明同学又想利用现有实验器材，测量另一个标有“3.8V”字样小灯泡的额定功率，但发现电流表已经损坏，于是他和小组同学一起设计了如图的电路，他们又选择了已知阻值的定值电阻R4请你帮他们完成下面实验步骤：
①_____（填写S、S1、S2的通断情况），调节滑动变阻器的滑片使电压表示数为_____V，使小灯泡L正常发光．
②_____（填写S、S1、S2的通电情况），保持滑动变阻器的滑片不动，此时电压表示数为U；
③小灯泡额定功率的表达式是_____．
19．（4分）小郝要测量额定电压为2.5V小灯泡的额定电功率。
（1）他连接了如图甲所示的实验电路，其中滑动变阻器还没有接入电路。若实现滑动变阻器滑片向右滑动时，小灯泡发光变亮，应该接滑动变阻器的_______端。（选填“A”或“B”）
（2）闭合开关S，调节滑动变阻器的滑片后，观察到电压表的示数如图乙，此时应该向______（选填“A”或“B”）移动滑动变阻器，使小灯泡正常发光。
（3）小灯泡正常发光时电流表的示数如图丙所示，则小灯泡的额定功率为________W。
四、作图题（共16分）
20．（8分）根据通电螺线管磁极，在如图中标出磁感线方向和小磁针的N极以及电源的正负极。
（_____）
21．（8分）电冰箱的压缩机和冷藏室内照明小灯泡工作时互相不影响，压缩机由温控开关控制，灯泡由门控开关控制，请用笔画好电冰箱的工作电路图。
（_____）
五、计算题（共22分）
22．（10分）寒冷的冬天，小明给住在农村的奶奶买了一个如图所示的“暖手宝”，铭牌如表1所示，请回答下列问题：
表1：
（1）该“暖手宝”正常工作时通过的电流和电阻各是多少？
（2）该“暖手宝”正常工作3分钟产生的热量是多少？
（3）小明奶奶家离变电站较远，变电站输出的电压为220V，输电导线的总电阻为11Ω，当小明在奶奶家断开其它用电器只使用该“暖手宝”时，“暖手宝”消耗的实际功率是多少？（最后结果保留一小数，不考虑温度对电阻的影响）
23．（12分）在如图所示的电路中，电源电压保持不变，电阻R1的阻值为10欧．闭合电键S，两电流表的示数分别为0.8安和0.3安．
① 求电源电压U．
② 求通过电阻R1 的电流I1．
③ 现用电阻R0替换电阻R1、 R1中的一个，替换前后，只有一个电流表的示数发生了变化，且电流增大了0.1安．请判断被替换的电阻，并求出电阻R0的阻值．
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、D
3、B
4、B
5、C
6、C
7、B
8、B
9、B
10、C
11、C
12、A
二、填空题（每题5分，共4题，20分）
13、9 4.5
14、40 20 16
15、电流 通电时间 不能
16、5 2：3 1.2 3：2
三、实验题（共12分）
17、 移动变阻器的滑片 A 2.5 0.75 灯丝电阻随温度的升高而增大（电阻受温度影响）
18、不发光 6 1.444 灯丝电阻随温度升高而增大（灯丝电阻随温度变化而变化） 电流 闭合S、S1，断开S2 2.2 闭合S、S2，断开S1 P＝3.8V×
19、B B 0.9
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）2 A，110Ω；（2）79200J；（3）1．6W
23、6伏； 0.5安； 10欧
产品名称
暖手宝
产品货号
QB32
额定功率
440W
额定电压
220V
通电储热
5～8分钟
电源线长
约80cm
暖手宝直径
约200mm
