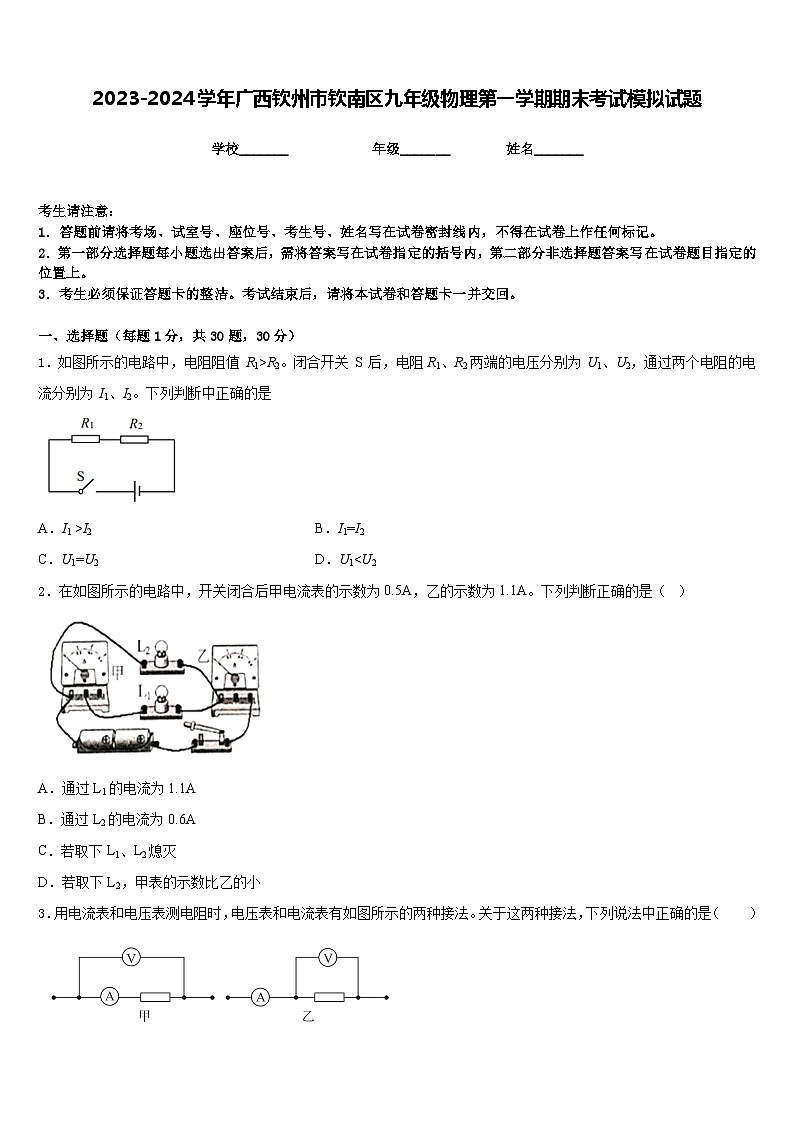

2023-2024学年广西钦州市钦南区九年级物理第一学期期末考试模拟试题含答案

这是一份2023-2024学年广西钦州市钦南区九年级物理第一学期期末考试模拟试题含答案，共9页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．如图所示的电路中，电阻阻值 R1>R2。闭合开关 S 后，电阻R1、R2两端的电压分别为 U1、U2，通过两个电阻的电流分别为 I1、I2。下列判断中正确的是
A．I1 >I2B．I1=I2
C．U1=U2D．U12．在如图所示的电路中，开关闭合后甲电流表的示数为0.5A，乙的示数为1.1A。下列判断正确的是（ ）
A．通过L1的电流为1.1A
B．通过L2的电流为0.6A
C．若取下L1、L2熄灭
D．若取下L2，甲表的示数比乙的小
3．用电流表和电压表测电阻时，电压表和电流表有如图所示的两种接法。关于这两种接法，下列说法中正确的是（ ）

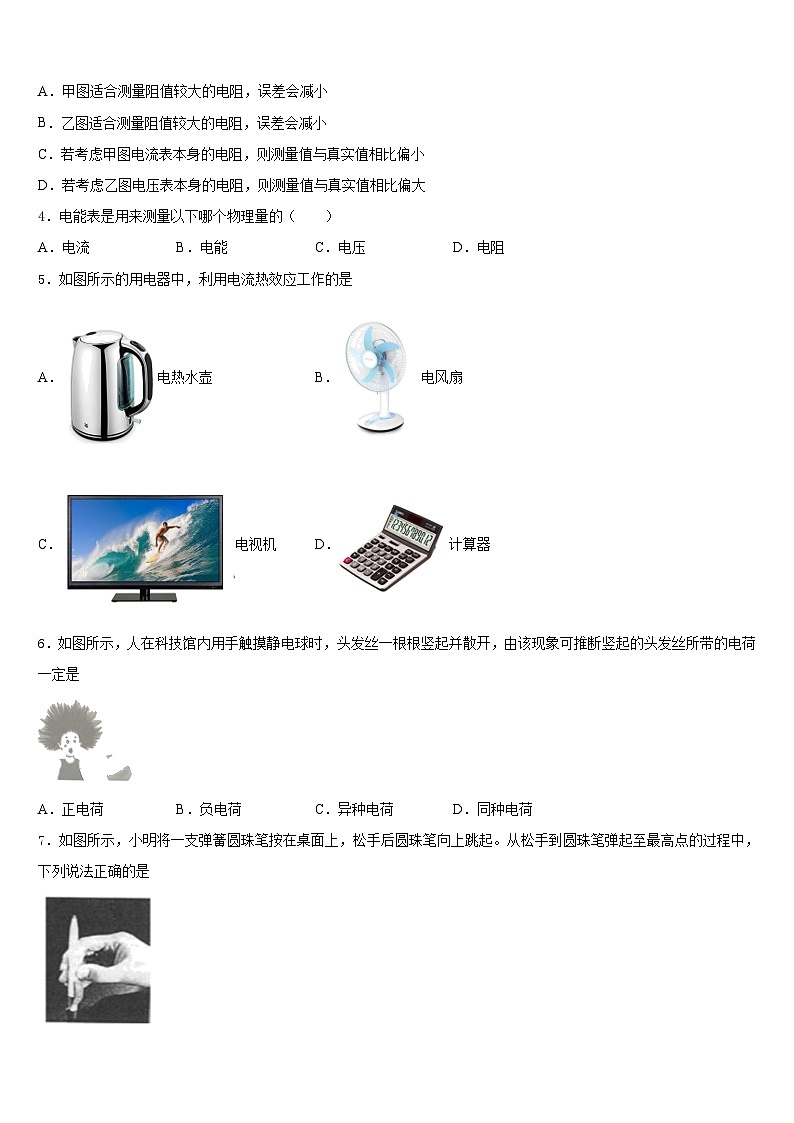

A．甲图适合测量阻值较大的电阻，误差会减小
B．乙图适合测量阻值较大的电阻，误差会减小
C．若考虑甲图电流表本身的电阻，则测量值与真实值相比偏小
D．若考虑乙图电压表本身的电阻，则测量值与真实值相比偏大
4．电能表是用来测量以下哪个物理量的（ ）
A．电流B．电能C．电压D．电阻
5．如图所示的用电器中，利用电流热效应工作的是
A．电热水壶B．电风扇
C．电视机D．计算器
6．如图所示，人在科技馆内用手触摸静电球时，头发丝一根根竖起并散开，由该现象可推断竖起的头发丝所带的电荷一定是
A．正电荷B．负电荷C．异种电荷D．同种电荷

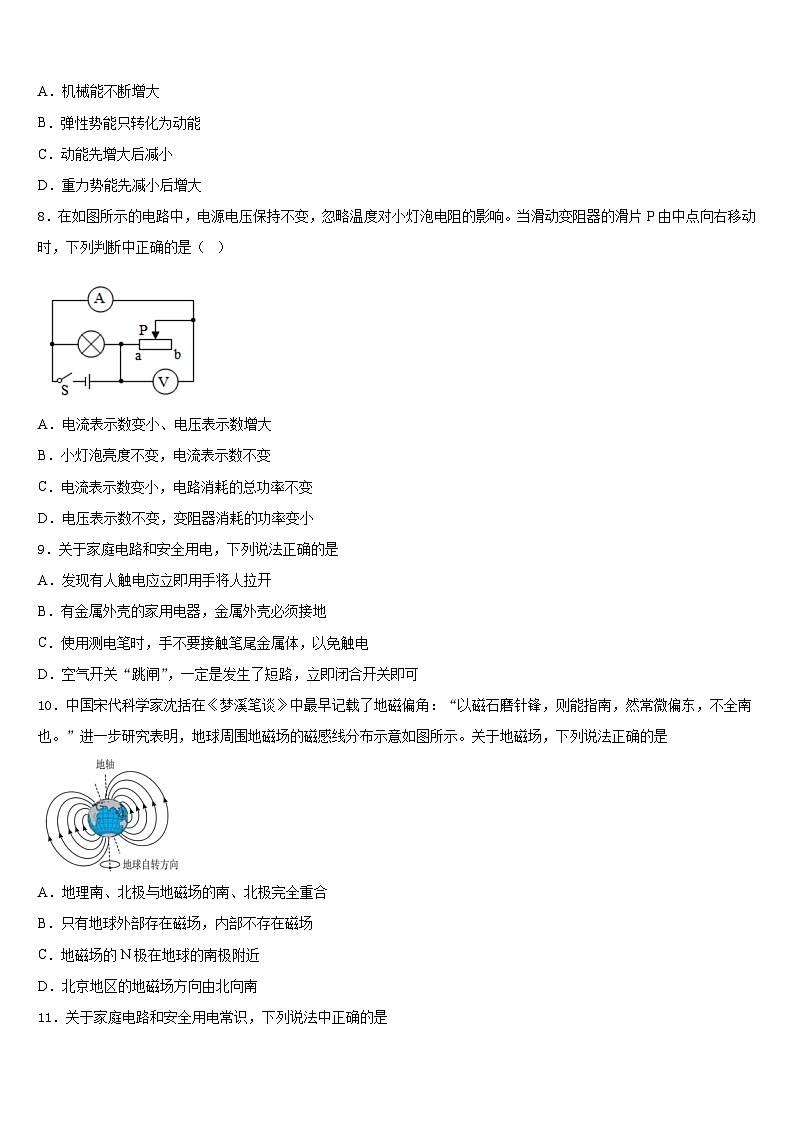

7．如图所示，小明将一支弹簧圆珠笔按在桌面上，松手后圆珠笔向上跳起。从松手到圆珠笔弹起至最高点的过程中，下列说法正确的是
A．机械能不断增大
B．弹性势能只转化为动能
C．动能先增大后减小
D．重力势能先减小后增大
8．在如图所示的电路中，电源电压保持不变，忽略温度对小灯泡电阻的影响。当滑动变阻器的滑片P由中点向右移动时，下列判断中正确的是（ ）
A．电流表示数变小、电压表示数增大
B．小灯泡亮度不变，电流表示数不变
C．电流表示数变小，电路消耗的总功率不变
D．电压表示数不变，变阻器消耗的功率变小
9．关于家庭电路和安全用电，下列说法正确的是
A．发现有人触电应立即用手将人拉开
B．有金属外壳的家用电器，金属外壳必须接地
C．使用测电笔时，手不要接触笔尾金属体，以免触电
D．空气开关“跳闸”，一定是发生了短路，立即闭合开关即可
10．中国宋代科学家沈括在《梦溪笔谈》中最早记载了地磁偏角：“以磁石磨针锋，则能指南，然常微偏东，不全南也。”进一步研究表明，地球周围地磁场的磁感线分布示意如图所示。关于地磁场，下列说法正确的是
A．地理南、北极与地磁场的南、北极完全重合
B．只有地球外部存在磁场，内部不存在磁场
C．地磁场的N极在地球的南极附近
D．北京地区的地磁场方向由北向南
11．关于家庭电路和安全用电常识，下列说法中正确的是
A．对人体安全的电压不高于220V
B．家庭电路中各用电器都是串联的
C．家庭电路中空气开关跳闸，一定是电路中某处发生短路
D．使用测电笔时手必须接触笔尾金属体
12．关于导体的电阻，下列说法中正确的是（ ）
A．导体电阻的大小只决定于导体的长度和横截面积
B．导体两端的电压越小，电阻越小
C．导体的电阻与通过导体的电流成反比
D．以上说法都不对
二、填空题（每题5分，共4题，20分）
13．艾力在实验室将手机放在真空罩中，然后打电话呼叫真空罩中的手机，手机________(选填“能”或“不能”)接收到呼叫信号，这说明________．
14．一只标有”8V 0.4A”的小灯泡，接在电源电压为12V的电路中，为使其正常发光，应串联一个___Ω的电阻，串联后电路中的总功率为_____W；该电阻通电10s所产生的热量是____J。
15．一只“PZ220 100”的灯泡，正常工作时灯丝的电阻是_______Ω，它正常工作10h消耗的电能是__________kW·h．
16．如图所示的电路中，电源电压保持不变，R1为定值电阻，滑动变阻器的最大阻值为R2，且R1＝2R2，灯泡L上标有“12V 9W”字样．当三个开关S1、S2、S3都闭合时，灯泡L正常发光，两电流表指针的位置相同；通过开关S1、S2、S3闭合或断开及改变滑动变阻器滑片P的位置，可使电路在某种状态下消耗的功率最小，则最小功率值P＝_____W（忽略温度对灯电阻的影响）．
三、实验题（共12分）
17．（4分）小明用如图甲所示实验装置探究、两种液体的吸热能力，在两个相同的烧瓶内分别接入电阻丝，装入质量相等的a、b两种液体，并分别插入温度计。
(1)实验中选用的两根电阻丝的阻值应_____（选填“相同”或“不同”）
(2)实验中，用_____（选填“A”或“B”）间接反映液体吸收热量的多少；通过比较_____（选填“A”或“B”）来判断液体吸热能力的强弱；
A．通电时间 B．温度计示数的变化量
(3)下表是某次的实验数据液体加热后的温度如图乙所示，将温度计示数填入相应表格中。
分析可知，_____（选填“a”或“b”）液体的吸热能力较强。
(4)设质量为0.15kg的液体中电阻丝的阻值为，测出其电流为，通电一段时间后，温度计的示数变化量为，若不计热量损失，则a液体的比热容为_____（用所给出的物理量写出比热容的表达式）。
(5)如果在两烧瓶中分别装入质量相等的煤油，并接入两根阻值不同的电阻丝，就可用这个装置来探究电流产生的热量与_____的关系。
18．（4分）某小组在“伏安法测电阻”的实验中，电源电压保持不变，部分电路连接如图甲所示：
（1）请用笔画线代替导线将图甲所示电路连接完整，要求滑动变阻器的滑片P向左移动过程中电压表示数变大__________；
（2）正确连接电路后，闭合开关，调节滑动变阻器滑片P至某一位置时，电压表和电流表示数如图乙所示，则待测电阻的阻值是______Ω；
（3）实验结束后，物理老师说，不用电压表，改用一只已知阻值的电阻重新设计电路，也能测出未知电阻的阻值，以下是四位同学设计的电路图，如图所示，其中不能测出电阻阻值的是______。
A． B．
C． D．
19．（4分）如图所示，当导线夹b向左移动时，灯泡的亮度会__________（选填“变亮”“变暗”或“不变”），这说明了导体的长度越长，电阻__________（选填“越大”“越小”或“不变”）。
四、作图题（共16分）
20．（8分）请在图中用笔画线代替导线连接电路．要求：两灯并联，开关S同时控制两盏灯泡。
（______）

21．（8分）请用笔画线代替导线，将图中元件接入家庭电路中，要求：
①开关控制电灯后接入；②三孔插座单独接入．
五、计算题（共22分）
22．（10分）在如图所示电路中，小灯泡上仅看见“2.5V”字样，滑动变阻器上标有最大阻值20Ω，当闭合S，且将滑片P移至最左端时，小灯泡正常发光，电流表的示数为0.5A（设灯丝电阻不变），求：
（1）电源电压；
（2）小灯泡的灯丝电阻；
（3）将滑片移至变阻器的最右端时，电路消耗的总功率。
23．（12分）在如图所示电路中，小灯泡L上标有“8V3.2W”字样，滑动变阻器的最大阻值为40Ω，Rl的阻值为18Ω．求：
（1）小灯泡L的电阻。
（2）当开关S、Sl、S2均闭合时，电压表的示数为9V，求电源电压及电阻R1上消耗的电功率。
（3）断开Sl、S2，闭合S，若接入电路中的电压表的量程改为0～3V，电流表的量程为0～0.6A，为了保证两表均不超过量程，且小灯泡两端的电压不超过其额定电压，滑动变阻器的阻值变化范围为多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、B
3、A
4、B
5、A
6、D
7、C
8、D
9、B
10、C
11、D
12、D
二、填空题（每题5分，共4题，20分）
13、能 电磁波能在真空中传播
14、10 4.8 16
15、484 1
16、1.5
三、实验题（共12分）
17、相同 A B 48℃ 液体 电阻
18、 5 D
19、变亮 越大
四、作图题（共16分）
20、
21、略
五、计算题（共22分）
22、2.5V； 5Ω 0.25W
23、（1）20Ω；（2）4.5W；（3）2.5Ω～10Ω。
物理量
物质
质量
加热的前温度（℃）
加热时间（）
加热后温度（℃）
液体
150
20
10
_____
液体
150
20
10
35
