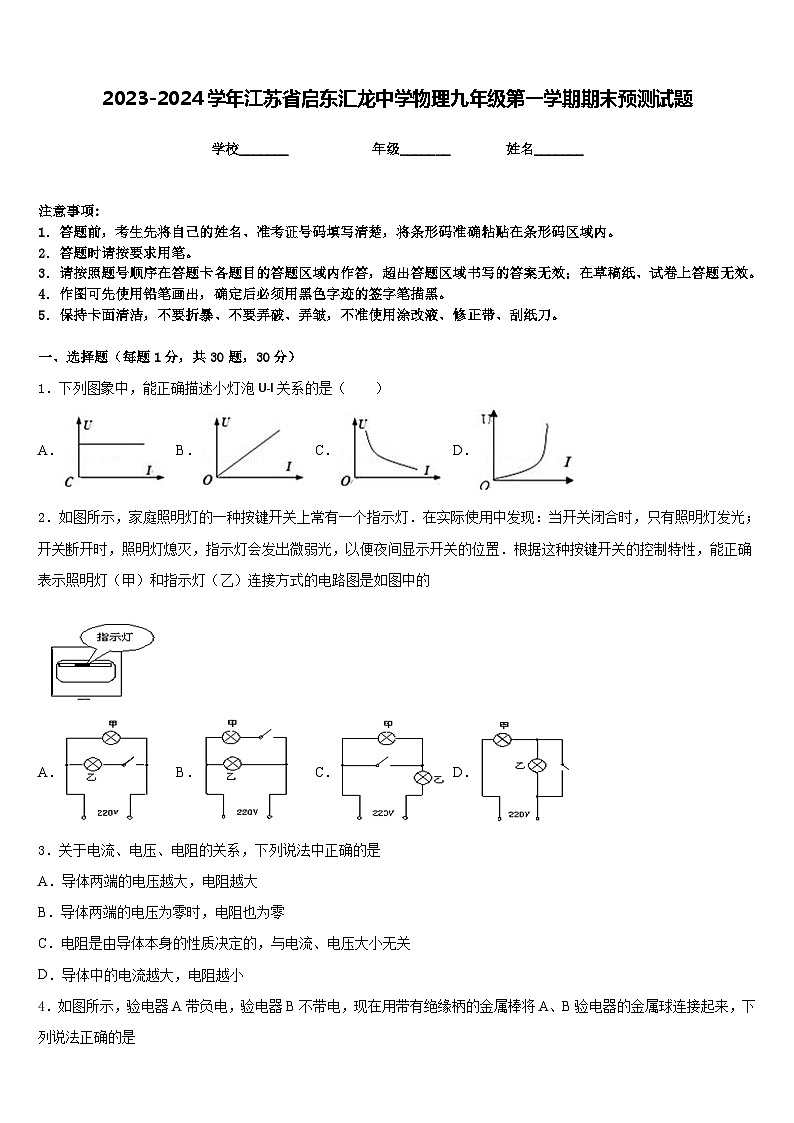

2023-2024学年江苏省启东汇龙中学物理九年级第一学期期末预测试题含答案

这是一份2023-2024学年江苏省启东汇龙中学物理九年级第一学期期末预测试题含答案，共8页。试卷主要包含了答题时请按要求用笔，下列符合安全用电要求的是，如图是电流表的内部结构示意图等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．下列图象中，能正确描述小灯泡U﹣I关系的是（ ）
A．B．C．D．
2．如图所示，家庭照明灯的一种按键开关上常有一个指示灯．在实际使用中发现：当开关闭合时，只有照明灯发光；开关断开时，照明灯熄灭，指示灯会发出微弱光，以便夜间显示开关的位置．根据这种按键开关的控制特性，能正确表示照明灯（甲）和指示灯（乙）连接方式的电路图是如图中的
A．B．C．D．
3．关于电流、电压、电阻的关系，下列说法中正确的是
A．导体两端的电压越大，电阻越大
B．导体两端的电压为零时，电阻也为零
C．电阻是由导体本身的性质决定的，与电流、电压大小无关
D．导体中的电流越大，电阻越小

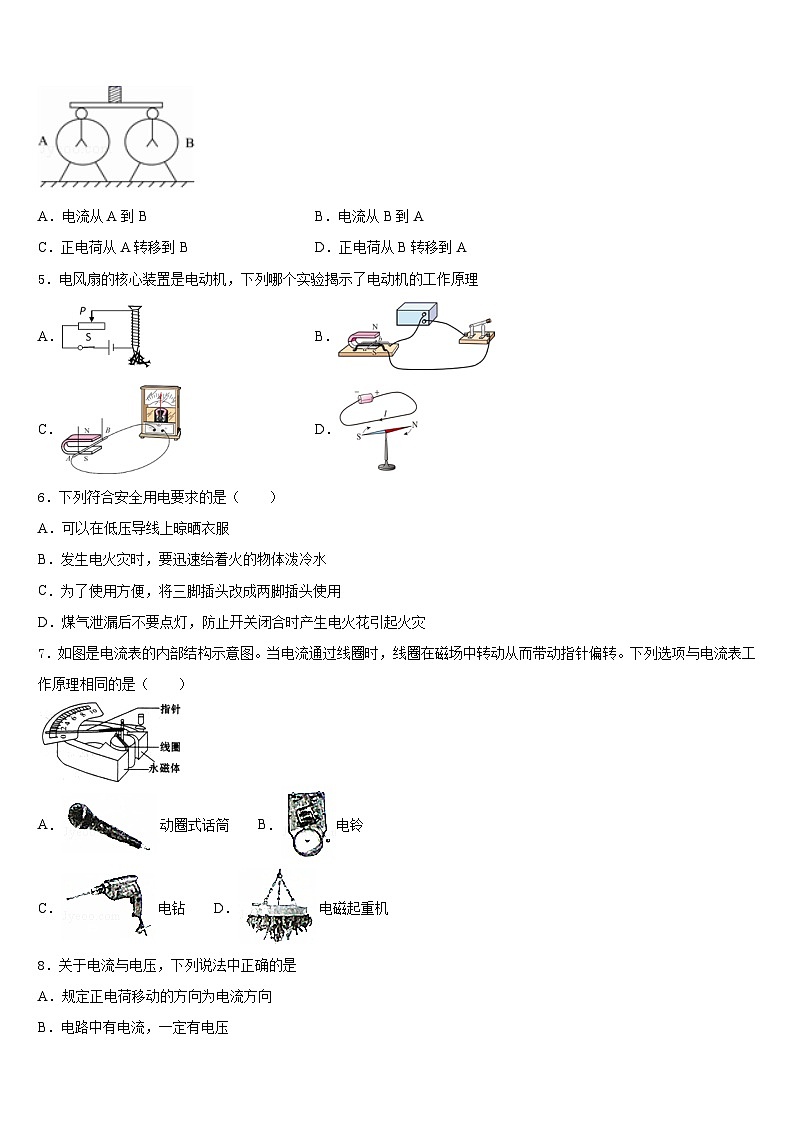

4．如图所示，验电器A带负电，验电器B不带电，现在用带有绝缘柄的金属棒将A、B验电器的金属球连接起来，下列说法正确的是
A．电流从A到BB．电流从B到A
C．正电荷从A转移到BD．正电荷从B转移到A
5．电风扇的核心装置是电动机，下列哪个实验揭示了电动机的工作原理
A．B．
C．D．
6．下列符合安全用电要求的是（ ）
A．可以在低压导线上晾晒衣服
B．发生电火灾时，要迅速给着火的物体泼冷水
C．为了使用方便，将三脚插头改成两脚插头使用
D．煤气泄漏后不要点灯，防止开关闭合时产生电火花引起火灾
7．如图是电流表的内部结构示意图。当电流通过线圈时，线圈在磁场中转动从而带动指针偏转。下列选项与电流表工作原理相同的是（ ）
A．动圈式话筒 B．电铃
C．电钻 D．电磁起重机
8．关于电流与电压，下列说法中正确的是
A．规定正电荷移动的方向为电流方向
B．电路中有电流，一定有电压
C．只要电路闭合，即使电路中没有电源，电路中也一定有电流
D．只要电路中有电源，即使电路断开，电路中也一定有电流

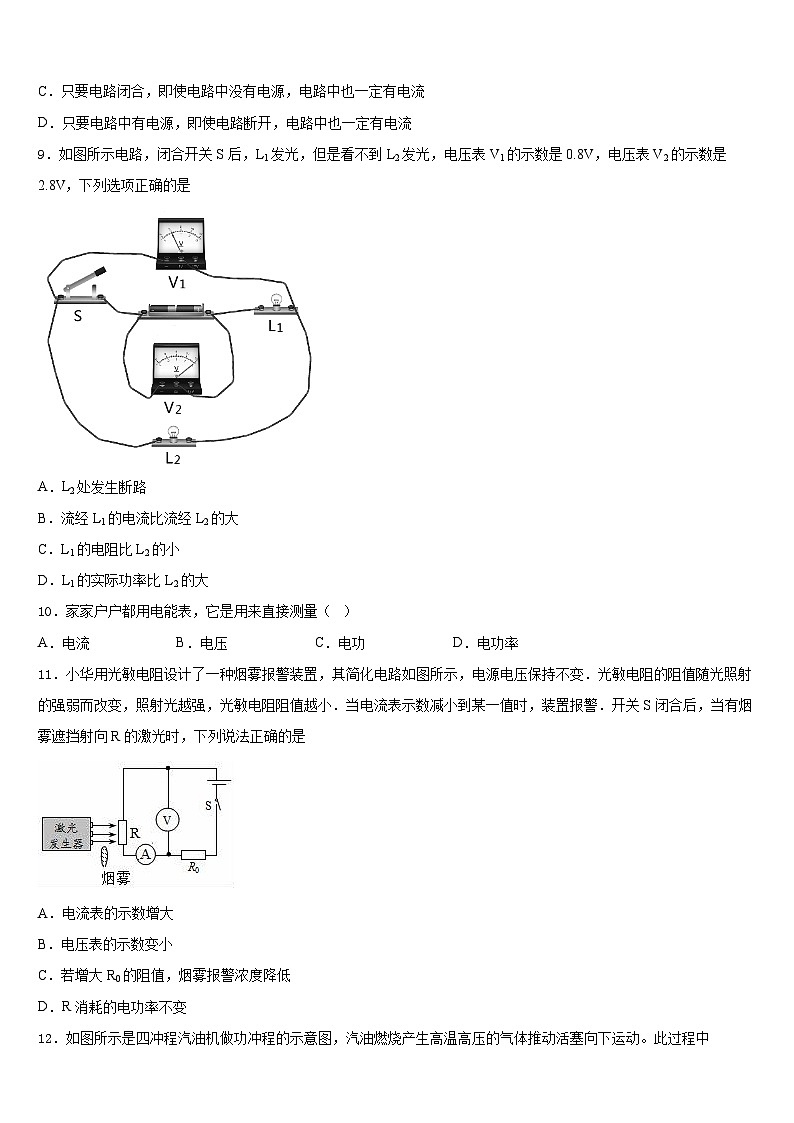

9．如图所示电路，闭合开关S后，L1发光，但是看不到L2发光，电压表V1的示数是0.8V，电压表V2的示数是2.8V，下列选项正确的是
A．L2处发生断路
B．流经L1的电流比流经L2的大
C．L1的电阻比L2的小
D．L1的实际功率比L2的大
10．家家户户都用电能表，它是用来直接测量（ ）
A．电流B．电压C．电功D．电功率
11．小华用光敏电阻设计了一种烟雾报警装置，其简化电路如图所示，电源电压保持不变．光敏电阻的阻值随光照射的强弱而改变，照射光越强，光敏电阻阻值越小．当电流表示数减小到某一值时，装置报警．开关S闭合后，当有烟雾遮挡射向R的激光时，下列说法正确的是
A．电流表的示数增大
B．电压表的示数变小
C．若增大R0的阻值，烟雾报警浓度降低
D．R消耗的电功率不变
12．如图所示是四冲程汽油机做功冲程的示意图，汽油燃烧产生高温高压的气体推动活塞向下运动。此过程中
A．将机械能转化为内能
B．该点燃方式为压燃式
C．在活塞向下运动的过程中，气体分子的平均动能变小
D．活塞向下运动是依靠惯性实现的
二、填空题（每题5分，共4题，20分）
13．一个导体两端的电压为10V时，通过它的电流为2A，则该导体的电阻为__________Ω；当通过导体的电流为0.5A时，该导体的电阻为__________Ω。
14．华为手机的超级快充充电器最大充电电流可达5A。现有华为某一型号的电池，容量为4200mAh(其中“mA”为电流的单位“毫安”，“h”为时间的单位“小时”)，假设充电器始终以最大充中电流充电，且把电池充满，只需要50.4min，请问，手机充电时，是电能转化为____________。如果将此电池电量全部用完，然后停下家里其它用电器，只给手机充电，充满后发现标有“3000revs/(kW·h)”字样的电能表转了63转，则充电消耗的电能为___________kW·h。
15．如图所示，向右移动金属杆，灵敏电流计的指针向右偏转，这是_____现象。若向左移动金属杆，灵敏电流计的指针将向_____（选填“左”或“右”）偏转。
16．暑假，小明随爸爸去4S店保养车。小明爸爸问师傅“该换什么了?”师傅告诉小明爸爸“该换火花塞了”，通过此对话你判断他家的车用的机器是内燃机中的____________，在4s店车间里，他看到某单缸四冲程内燃机的飞轮上标有3000转/分钟，该内燃机按着这个转速工作时，1s对外做________次功。
三、实验题（共12分）
17．（4分）某同学按照图所示的实验装置组装电路并进行探究实验，用弹簧测力计将铁块P从电磁铁上拉开，观察拉开时弹簧测力计示数大小判断电磁铁的磁性强弱。根据实验现象，回答下列问题：
（1）如果将铁块P从电磁铁上拉开时弹簧测力计示数越大，说明电磁铁磁性越_______（选填“强”或“弱”）；
（2）线圈的匝数一定时，闭合开关，滑片向右缓慢移动，电磁铁磁性将______（填“增强”、 “减弱”或“不变”）；
（3）闭合开关，电流大小不变，增加线圈的匝数，将铁块P从电磁铁上拉开时弹簧测力计示数_____（填“变大”、 “变小”或“不变”）。
18．（4分）利用图甲进行“测量未知电阻”的实验：
(1)连接电路时，应将开关_____。
(2)电路检查无误后，闭合开关，改变电阻Rx两端的电压，进行了三次测量。其中某次实验中电压表示数如图乙所示，电压表读数为_____V，此时电流表的示数为0.5A，则电阻Rx的阻值是_____Ω。
(3)将电阻Rx换成小灯泡，重复上述实验，发现几次实验测得的小灯泡的电阻相差比较大，原因可能是_____。
19．（4分）某同学为了测量未知电阻R0的阻值，他找来电源、电流表、电压表、滑动变阻器、开关和导线若干，并设计了如图所示的电路图．
（1）连接完电路后，闭合开关，发现电流表指针几乎不动，电压表指针向右偏转且超过表盘最大刻度，原因可能是_____．
（2）排除故障后，将滑动变阻器滑片P移至b端，闭合开关S，当滑动变阻器滑片P由b端向a端移动的过程中，电压表示数_____，电流表示数_____（填变化情况）．
（3）此实验要多次测量电阻R0的阻值，最后求其平均值，这样做的目的是_____
（4）考虑到所使用的电压表和电流表内部都有电阻，用此电路测量R0的阻值，其测量值与真实值关系是R0测_____R0真．（选填：“＜”、“＝”或“＞”）
四、作图题（共16分）
20．（8分）家用电吹风，由电动机和电热丝等组成，为了保证电吹风的安全使用，要求只能吹热风或吹冷风，不能只发热不吹风；请在图中用笔画线连接好符合要求的电路图．
（____）
21．（8分）请根据图中电路实物图在答题卡的虚线框中画出相应的电路图。
（_____）
五、计算题（共22分）
22．（10分）如图是小明制作的一只模拟调光灯。电源电压为，小灯泡额定电压为。闭合开关，回形针在铅笔芯最右端时，灯泡两端的电压为，通过灯泡的电流为；向左慢慢移动回形针使小灯泡正常发光，此时铅笔芯的功率是，求：
（1）回形针在最右端时小灯泡的功率；
（2）小灯泡正常发光时，铅笔芯内消耗的电能；
（3）小灯泡正常发光时的电功率。
23．（12分）如图所示，小灯泡上标有“6V 3W”字样，滑动变阻器R2的最大阻值是10Ω，电源电压为8V，闭合开关S，调节滑动变阻器的滑片改变R2的阻值。（灯泡的电阻不变）求：
(1)电流表的示数为多少时小灯泡恰好正常发光？
(2)此时滑动变阻器接入电路的电阻值为多少欧？
(3)若滑动变阻器的滑片滑到最右端，通电2min，电流通过电阻R2做的功是多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、D
3、C
4、B
5、B
6、D
7、C
8、B
9、D
10、C
11、C
12、C
二、填空题（每题5分，共4题，20分）
13、5 5
14、化学能 0.021
15、电磁感应 左
16、汽油机 25
三、实验题（共12分）
17、强 减弱 变大
18、断开 2.5 5 灯丝电阻会随温度的变化而变化
19、R0断路 变大 变大 减小测量的误差 ＜
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)0.06W；(2)45J；(3)0.75W。
23、 (1)0.5A；(2)4Ω；(3)158.7J
