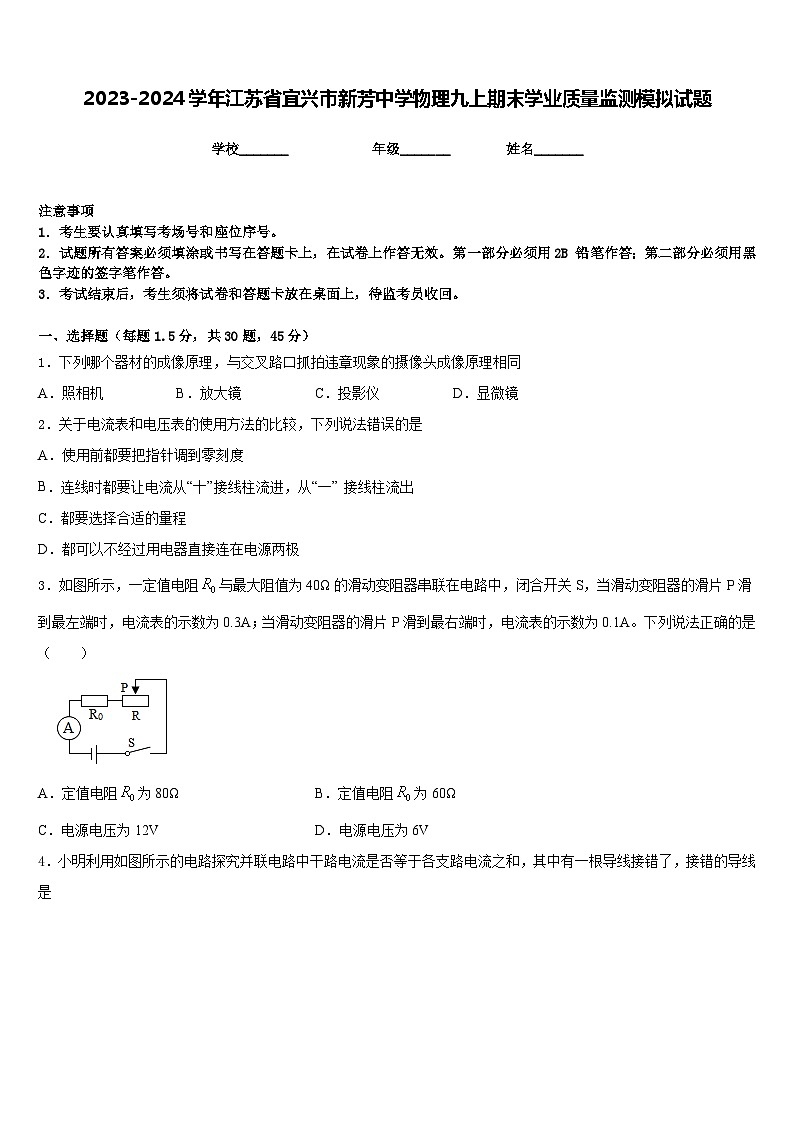

2023-2024学年江苏省宜兴市新芳中学物理九上期末学业质量监测模拟试题含答案

这是一份2023-2024学年江苏省宜兴市新芳中学物理九上期末学业质量监测模拟试题含答案，共15页。试卷主要包含了考生要认真填写考场号和座位序号等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1.5分，共30题，45分）
1．下列哪个器材的成像原理，与交叉路口抓拍违章现象的摄像头成像原理相同
A．照相机B．放大镜C．投影仪D．显微镜
2．关于电流表和电压表的使用方法的比较，下列说法错误的是
A．使用前都要把指针调到零刻度
B．连线时都要让电流从“十”接线柱流进，从“一” 接线柱流出
C．都要选择合适的量程
D．都可以不经过用电器直接连在电源两极
3．如图所示，一定值电阻与最大阻值为40Ω的滑动变阻器串联在电路中，闭合开关S，当滑动变阻器的滑片P滑到最左端时，电流表的示数为0.3A；当滑动变阻器的滑片P滑到最右端时，电流表的示数为0.1A。下列说法正确的是（ ）
A．定值电阻为80ΩB．定值电阻为60Ω
C．电源电压为12VD．电源电压为6V

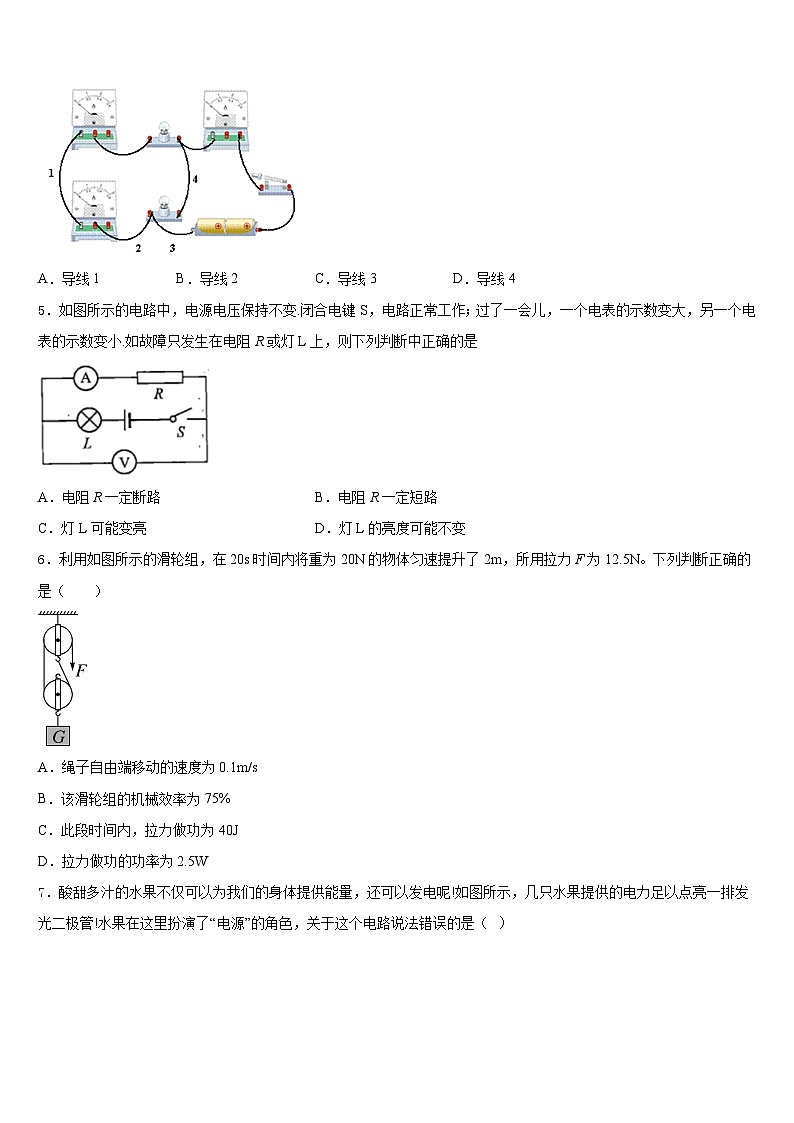

4．小明利用如图所示的电路探究并联电路中干路电流是否等于各支路电流之和，其中有一根导线接错了，接错的导线是

A．导线1B．导线2C．导线3D．导线4
5．如图所示的电路中，电源电压保持不变.闭合电键S，电路正常工作；过了一会儿，一个电表的示数变大，另一个电表的示数变小.如故障只发生在电阻R或灯L上，则下列判断中正确的是
A．电阻R一定断路B．电阻R一定短路
C．灯L可能变亮D．灯L的亮度可能不变
6．利用如图所示的滑轮组，在20s时间内将重为20N的物体匀速提升了2m，所用拉力F为12.5N。下列判断正确的是（ ）
A．绳子自由端移动的速度为0.1m/s
B．该滑轮组的机械效率为75%
C．此段时间内，拉力做功为40J
D．拉力做功的功率为2.5W

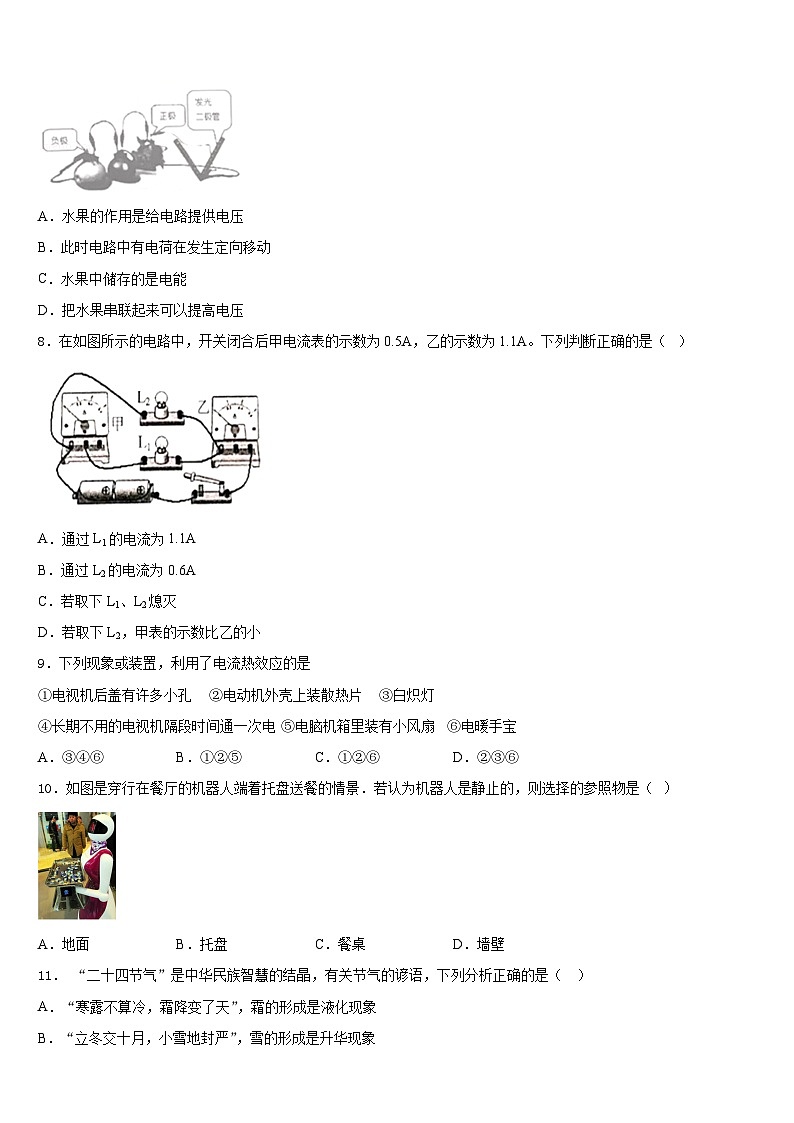

7．酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电呢!如图所示，几只水果提供的电力足以点亮一排发光二极管!水果在这里扮演了“电源”的角色，关于这个电路说法错误的是（ ）
A．水果的作用是给电路提供电压
B．此时电路中有电荷在发生定向移动
C．水果中储存的是电能
D．把水果串联起来可以提高电压
8．在如图所示的电路中，开关闭合后甲电流表的示数为0.5A，乙的示数为1.1A。下列判断正确的是（ ）
A．通过L1的电流为1.1A
B．通过L2的电流为0.6A
C．若取下L1、L2熄灭
D．若取下L2，甲表的示数比乙的小
9．下列现象或装置，利用了电流热效应的是
①电视机后盖有许多小孔 ②电动机外壳上装散热片 ③白炽灯
④长期不用的电视机隔段时间通一次电 ⑤电脑机箱里装有小风扇 ⑥电暖手宝
A．③④⑥B．①②⑤C．①②⑥D．②③⑥
10．如图是穿行在餐厅的机器人端着托盘送餐的情景．若认为机器人是静止的，则选择的参照物是（ ）
A．地面B．托盘C．餐桌D．墙壁
11． “二十四节气”是中华民族智慧的结晶，有关节气的谚语，下列分析正确的是（ ）
A．“寒露不算冷，霜降变了天”，霜的形成是液化现象
B．“立冬交十月，小雪地封严”，雪的形成是升华现象
C．“小寒冻土，大寒冻河”，河水结冰是凝固现象
D．“打春阳气转，雨水沿河边”，雨的形成是凝固现象
12．如图所示，几种热现象的实验中解释正确的是（ ）
A．图甲所示说明分子之间只存在引力
B．图乙所示木塞被冲出时试管口出现“白雾”，说明水蒸气的内能减小
C．图丙所示是汽油机的压缩冲程，内能转化为机械能
D．图丁所示二氧化氮的密度大于空气的密度，因此不能发生扩散现象
13．下列四种用电器，各自在额定电压下正常工作，则在相同时间内，电流做功最多的是（ ）
A．“220V 40W”B．“220V 25W”C．“36V 40W”D．“110V 60W”
14．在探究电路的电流规律实验时用了图中的某个电路，已知R1＝R2＜R3，电流表的读数分别是：A1为0.3A、A2为0.15A、A3为0.45A．测量时的电路图应是（ ）
A．
B．
C．
D．
15．将自由转动的指南针放在地球表面的赤道上，静止时的示意图如图所示，其中符合实际的是
A．B．
C．D．
16．在如图所示事例中，不属于做功改变内能的是 （ ）
A．小蒸汽轮机工作
B．空气推动塞子时
C．烧水时水温升高
D．下滑时臀部发热
17．下列现象不属于分子无规则运动的是（ ）
A．春天柳絮飞扬
B．酒香不怕巷子深
C．长期堆放的煤会渗透进地板
D．将糖放入水中，水会变甜
18．如图所示的电路中，滑动变阻器R的滑片跟杠杆连接，杠杆可以绕固定点O转动，另一端固定着一个浮子，浮子随油面高低而升降。图中电流表或者电压表的示数随油面降低而增大的是（ ）
A．B．C．D．
19．下图是汽油机一个工作循环的四个冲程，顺序排列正确的是（ ）
A．甲乙丙丁B．乙丙甲丁C．丁丙乙甲D．丁甲丙乙
20．四位同学根据小磁针静止时的指向画出的磁极和磁感线方向，其中正确的是( )
A．B．
C．D．
21．下面的几个例子中，哪一个例子里有内能转化为机械能的过程（ ）
A．热水加入冷水中B．放爆竹，爆竹腾空飞起
C．冬天，人在户外晒太阳D．用电饭煲煮饭
22．如图所示，闭合开关S，灯L亮，一段时间后灯L熄灭。若电路中只有一处故障，且只发生在灯L或R上。现用一只规格相同且完好的灯L′替换灯L，正确的判断是（ ）
A．若灯L′亮，则灯L一定断路
B．若灯L′亮，则灯L一定短路
C．若灯L′不亮，则电阻R一定断路
D．若灯L′不亮，则电阻R一定短路
23．在如图所示的电路中，闭合开关S，能用电压表测量L2两端电压的是( )
A．B．C．D．
24．小明在科技馆内看到，当人触摸“静电球”时，头发丝便会一根根竖起，形成“爆炸头”的有趣景象，如图所示，这是由于头发丝（ ）
A．带同种电荷，互相排斥
B．带同种电荷，互相吸引
C．带正电荷，互相排斥
D．带负电荷，互相吸引
25．如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L0接在装保险丝的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光，则下列判断正确的是（四只灯泡的额定电压均为220V）
A．灯泡L1所在支路正常
B．灯泡L2所在支路断路
C．灯泡L3所在支路短路
D．装好保险丝，合上所有开关后，灯泡都能正常发光
26．初温相同，质量也相同的水和铜块，吸收相等的热量后，再将铜块投入水中，则会出现（ ）
A．铜块放热，水吸热B．铜块吸热，水放热
C．铜块与水之间不发生热传递D．水的内能传递到铜块上
27．如图所示的电路，电源电压保持不变，开关S由断开到闭合，则（ ）
A．电压表的示数变大电流表的示数变小
B．电压表的示数变小电流表的示数变大
C．电压表和电流表示数都变大
D．电压表和电流表示数都变小
28．一个灯泡标有"6V6W"字样，若把它接在12V的电源上，为了使小灯泡正常发光，需串联个多大的电阻( )
A．24ΩB．12ΩC．3ΩD．6Ω
29．如图是小刚测量未知电阻RX的实验电路，电源两端电压不变且未知，其中R0为阻值已知的定值电阻．当开关S、S1闭合，开关S1断开时，电压表的示数为U1；当开关S、S1闭合、S1断开时，电压表的示数为U1．则下列四个选项中，RX的表达式正确的是
A．Rx＝R0B．Rx＝R0
C．Rx＝R0D．Rx＝R0
30．如图所示，当开关S闭合，滑动变阻器的滑片P向左移动时，下列说法中正确的是（ ）
A．电压表的示数变大
B．灯泡L变暗
C．电流表的示数变小
D．电路中的总功率变大
二、填空题（每空1分，共10题，20分）
31．如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P自左端向中点移动时，电压表V的示数将__________，电压表V与电流表A示数的比值将________(两空均选填“变大”、“不变”或“变小”)。
32．某定值电阻两端加上10V的电压时，测得通过它的电流为1A，则其阻值为______Ω，1min电流做的功为_____J。
33．有一种亮度可以调节的小台灯，其电路如图甲。电源电压为24V，灯泡L的额定电压为24V，通过灯泡L的电流跟其两端电压的关系如图乙。当灯泡正常发光时，灯丝的电阻为______Ω．调节滑动变阻器R，使灯泡两端的实际电压为12V时灯泡的实际功率是______W，滑动变阻器R连人电路的阻值是______Ω。
34．小明一家外出旅游，出门时电能表示数为，回来时为，这期间消耗了______度电。这些电能可使标有“220 V 60 W”的灯泡正常工作______h。有一块电子式电能表，表盘上标有“3000imp/（kW•h）”字样，将某用电器单独接在该表上工作20min，电能表指示灯闪烁了300次。该用电器在上述时间内消耗的电能为______kW•h，用电器的电功率是______W。
35．如图所示，用酒精灯给细铁丝制的线圈加热，电流表的示数会变小，表明导体的电阻在变___，可见导体的电阻与_______有关。
36．小李家的电饭煲铭牌模糊不清，为了测其额定功率，他关掉家里其它用电器，让电饭煲正常工作1min，观察发现家里标有3000r／kW·h的电能表转盘转了50转，则电饭煲的额定功率是W，如果在用电高峰时，电饭煲两端的实际电压是额定电压的90%，则电饭煲工作1小时消耗的电能是kW·h.（设电阻丝电阻恒定）
37．小明发现空调和台灯的电源线虽然都是铜线，但规格明显不同，这主要是因为_______（选填“长度”或“横截面积”）对导线电阻的影响；小明家的空调电辅热系统的电阻丝阻值为 40 Ω，工作时的电流为5 A，则通电10 s电阻丝产生的热量为________J．
38．如图为电动机和发电机模型，其中图 （选填“甲”或“乙”）为电动机模型，其工作原理是 ；电动机工作时，能够使线圈平稳，连续不停地转动下去是靠 实现的．
39．小明同学在“探究通过导体的电流与其两端的电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象．根据图象，当导体乙两端加上1 V的电压时，通过导体乙的电流为_______A，若将甲、乙两导体并联后接到3 V的电源上，干路中电流为_______A．
40．将阻值分别为 30Ω 和 20Ω 的两个定值电阻并联起来，它们的等效电阻是_______Ω。
三、实验题（每空1分，共2题，15分）
41．物理兴趣小组小虎、小华、小峻，小薇要测量小灯泡的额定功率，实验室提供的器材有标有“”的小灯泡、电池组电压为、电压表、电流表、滑动变阻器、开关、导线若干。
小虎所接的实验电路如图甲所示，电路中部分连接不合理，但只需改动一根导线，即使电路连接正确，请你在应改动的导线上打““，并用笔画线代替导线画出正确的接法。
（________）
改正电路后，当小华连接最后一根导线时，灯泡立即发出明亮耀眼的光并很快熄灭。检查后发现连线正确，请你找出实验中操作不当之处：
______；______。
调整后，移动滑片，使滑动变阻器接入电路的阻值最大。闭合开关，此时电压表示数为1V，电流表示数为则滑动变阻器的最大阻值为______。
移动变阻器的滑片，使电压表的示数为，此时电流表示数如图乙所示，其值______A，小灯泡的额定功率为______。
小虎在实验过程中，移动变阻器滑片时，小灯泡突然熄灭。经判断，电路故障是小灯泡或电流表被烧坏。查找故障时，在不拆开电路的情况下，他把一根导线接在电流表两端，小灯泡仍不发光，可判断电路故障是______。
小峻和小薇把灯泡换成几个定值电阻，更换了学生电源，选用标有“”的滑动变阻器，继续“探究欧姆定律”的实验，小峻先探究电流与电压的关系。闭合开关，移动滑片依次测得5组数据，其中第5次实验中电压表的指针如图丙所示，其示数为______V，他们记录的数据表1所示，分析数据可以得到的结论是：______。
表1电流与电压关系
表2电流与电阻关系
他俩继续探究电流与电阻的关系，先将电源电压调为6V，分别换上多个定值电阻进行探究，数据记录如图表2所示，老师指出其中一组数据是拼凑的，你认为是第______组选填实验序号，理由是实验所用的滑动变阻器的最小阻值太______选填“大”或“小”了。
在不更换滑动变阻器的情况下，可以采取措施______完成这组拼凑数据所对应的实验测量。
A．降低定值电阻两端电压
B．降低电源电压
C．选用够大阻值的定值电阻
42．在“探究杠杆平衡条件”的实验中：
（1）安装好杠杆，将其放到水平位置后松手，发现杠杆沿顺时针方向转动，如图甲所示，则应将平衡螺母向______（选填“左”或“右”）调节，直到杠杆在水平位量平衡；
（2）杠杆调节平衡后，如图乙所示，在杠杆点悬挂3个重力均为的钩码，在点用竖直向上的拉力拉杠杆，使杠杆在水平位置平衡，拉力的大小为______；（杠杆上相邻两个黑点之间距离相等）
（3）实验结束后，小红把两个质量不等的实心铜块分别挂在另一杠杆两端，此时杠杆恰好在水平位置平衡，然后再将两个铜块同时浸没在水中，如图丙所示，则杠杆将______（选填“左端下沉”“右端下沉”或“仍然平衡”）。
四、计算题（每题10分，共2题，20分）
43．某物理兴趣小组的同学，用煤炉给10kg的水加热，同时绘制了如图所示的加热过程中水温随时间变化的图线，若在6min内完全燃烧了0. 5kg的煤，水的比热容为4.2×103J/ （kg·℃） ，煤的热值约为3× 107J/kg求:
（1）煤完全燃烧产生的热量;
（2）经过6min时间加热，水所吸收的热量:
（3）煤炉烧水时的热效率。
44．如图甲所示的小浣熊电煮锅，可以通过控制开关实现高、中、低三档加热，其简化电路图如图乙所示。R1、R2、R3均为电热丝，已知R1=160Ω，电煮锅的部分参数如下表。求：
(1)电煮锅的低温档功率是多少？
(2)某次小明关闭其它用电器只用电煮锅高温档烧水炖汤时，观察到电能表的转盘在1min内转了50转（电能表的表盘上标有3000r/kW·h）,求家庭电路的实际电压。
(3)若不计热量损失，电煮锅在额定电压下使用高温档加热，2L水从12℃升高到100℃，需要多长时间？[c水=4.2×103J/(kg·℃)，ρ水=1.0×103kg/m³]
参考答案
一、选择题（每题1.5分，共30题，45分）
1、A
2、D
3、D
4、C
5、C
6、D
7、C
8、B
9、A
10、B
11、C
12、B
13、D
14、B
15、C
16、C
17、A
18、C
19、C
20、B
21、B
22、A
23、C
24、A
25、A
26、A
27、C
28、D
29、B
30、D
二、填空题（每空1分，共10题，20分）
31、不变 变小
32、10 600
33、60 3.6 40
34、3 50 0.1 300
35、大 温度
36、1000w 0.81
37、横截面积 1×104
38、甲 通电导体在磁场中受力运动 换向器
39、0.1 0.9
40、12
三、实验题（每空1分，共2题，15分）
41、 连接电路时开关没有断开 没有将变阻器的最大电阻连入电路中 小灯泡断路 电阻一定时，电流与电压正比 小
42、左 2 仍然平衡
四、计算题（每题10分，共2题，20分）
43、 (1) 1.5× 107J；(2) 2.52×106J；(3)16.8%
44、 (1)242W；(2)200V；(3)611s
实验序号
1
2
3
4
5
电压
2
--
电流
实验序号
1
2
3
4
电阻
10
15
20
25
电流
额定电压
220V
高温档功率
1210W
中温档功率
440W
低温档功率
容量
2L
