2023-2024学年江苏省扬州市江都区八校九上物理期末学业质量监测试题含答案

这是一份2023-2024学年江苏省扬州市江都区八校九上物理期末学业质量监测试题含答案，共9页。试卷主要包含了答题时请按要求用笔， “珍爱生命，安全第一”等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）

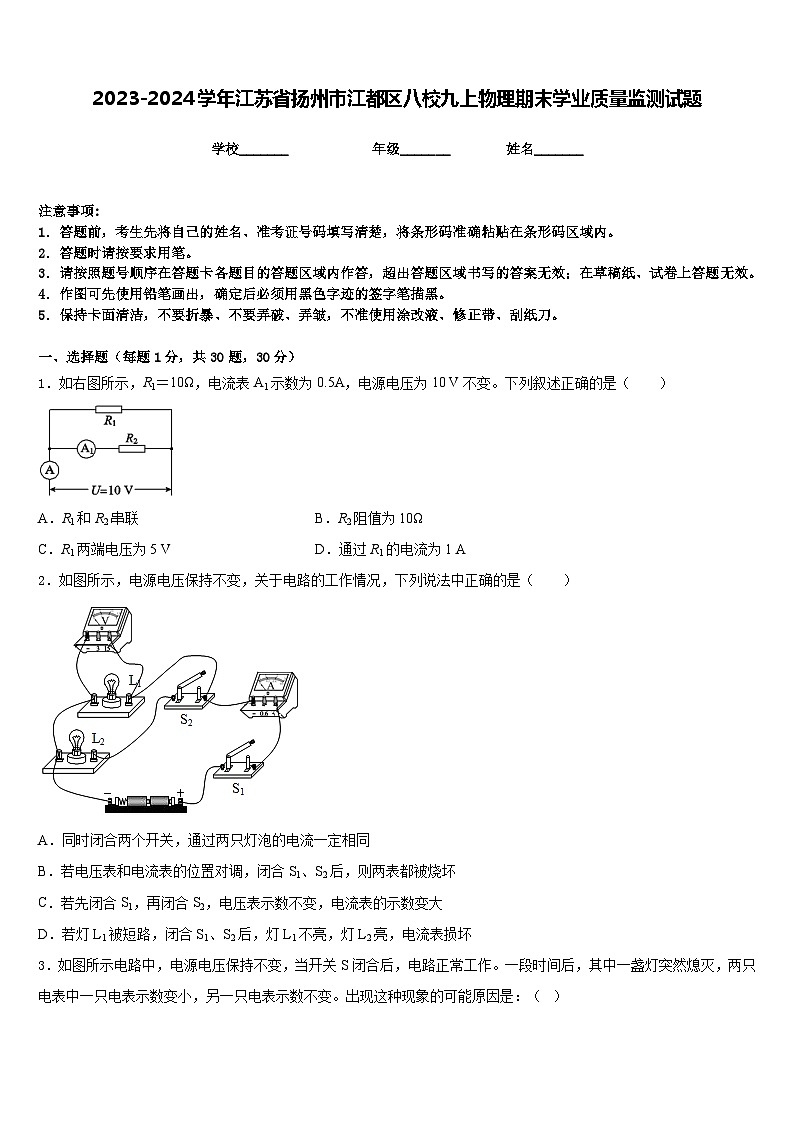

1．如右图所示，R1＝10Ω，电流表A1示数为0.5A，电源电压为10 V不变。下列叙述正确的是（ ）
A．R1和R2串联B．R2阻值为10Ω
C．R1两端电压为5 VD．通过R1的电流为1 A
2．如图所示，电源电压保持不变，关于电路的工作情况，下列说法中正确的是（ ）
A．同时闭合两个开关，通过两只灯泡的电流一定相同
B．若电压表和电流表的位置对调，闭合S1、S2后，则两表都被烧坏
C．若先闭合S1，再闭合S2，电压表示数不变，电流表的示数变大
D．若灯L1被短路，闭合S1、S2后，灯L1不亮，灯L2亮，电流表损坏

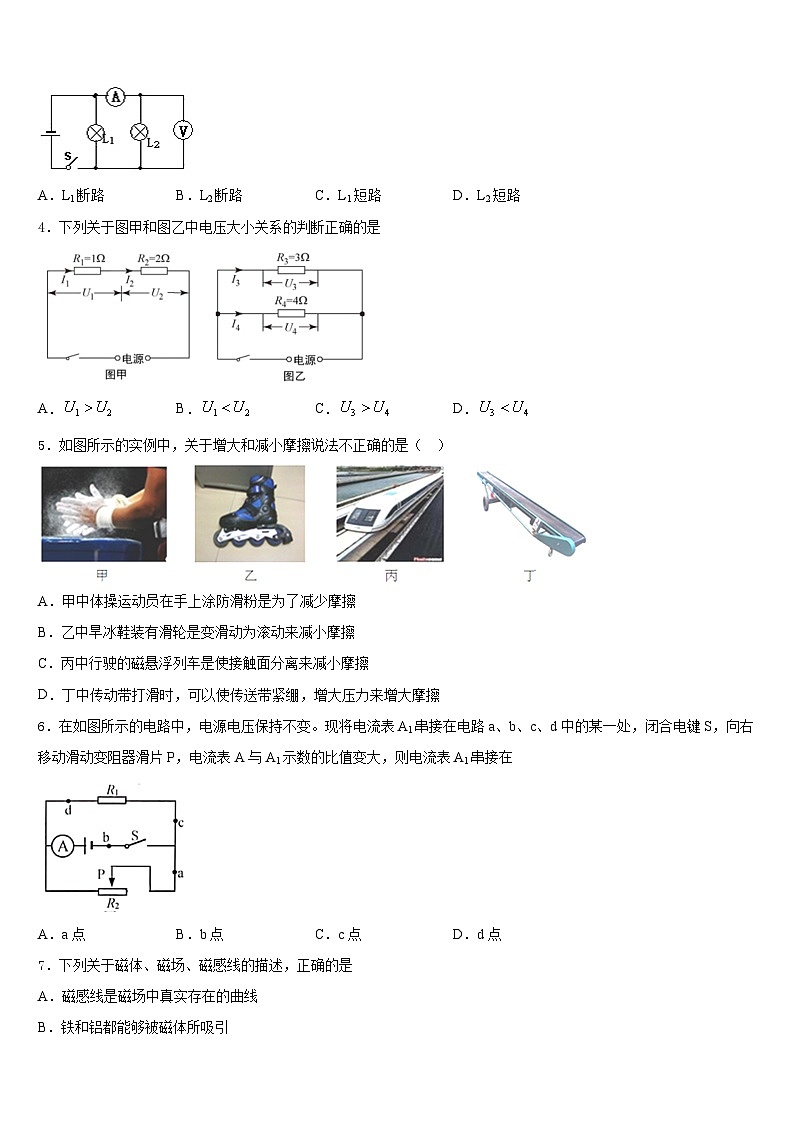

3．如图所示电路中，电源电压保持不变，当开关S闭合后，电路正常工作。一段时间后，其中一盏灯突然熄灭，两只电表中一只电表示数变小，另一只电表示数不变。出现这种现象的可能原因是：（ ）
A．L1断路B．L2断路C．L1短路D．L2短路
4．下列关于图甲和图乙中电压大小关系的判断正确的是
A．B．C．D．
5．如图所示的实例中，关于增大和减小摩擦说法不正确的是（ ）
A．甲中体操运动员在手上涂防滑粉是为了减少摩擦
B．乙中旱冰鞋装有滑轮是变滑动为滚动来减小摩擦
C．丙中行驶的磁悬浮列车是使接触面分离来减小摩擦
D．丁中传动带打滑时，可以使传送带紧绷，增大压力来增大摩擦
6．在如图所示的电路中，电源电压保持不变。现将电流表A1串接在电路a、b、c、d中的某一处，闭合电键S，向右移动滑动变阻器滑片P，电流表A与A1示数的比值变大，则电流表A1串接在
A．a点B．b点C．c点D．d点
7．下列关于磁体、磁场、磁感线的描述，正确的是
A．磁感线是磁场中真实存在的曲线
B．铁和铝都能够被磁体所吸引
C．磁体间的作用是通过磁场实现的
D．地磁的N极在地理北极附近

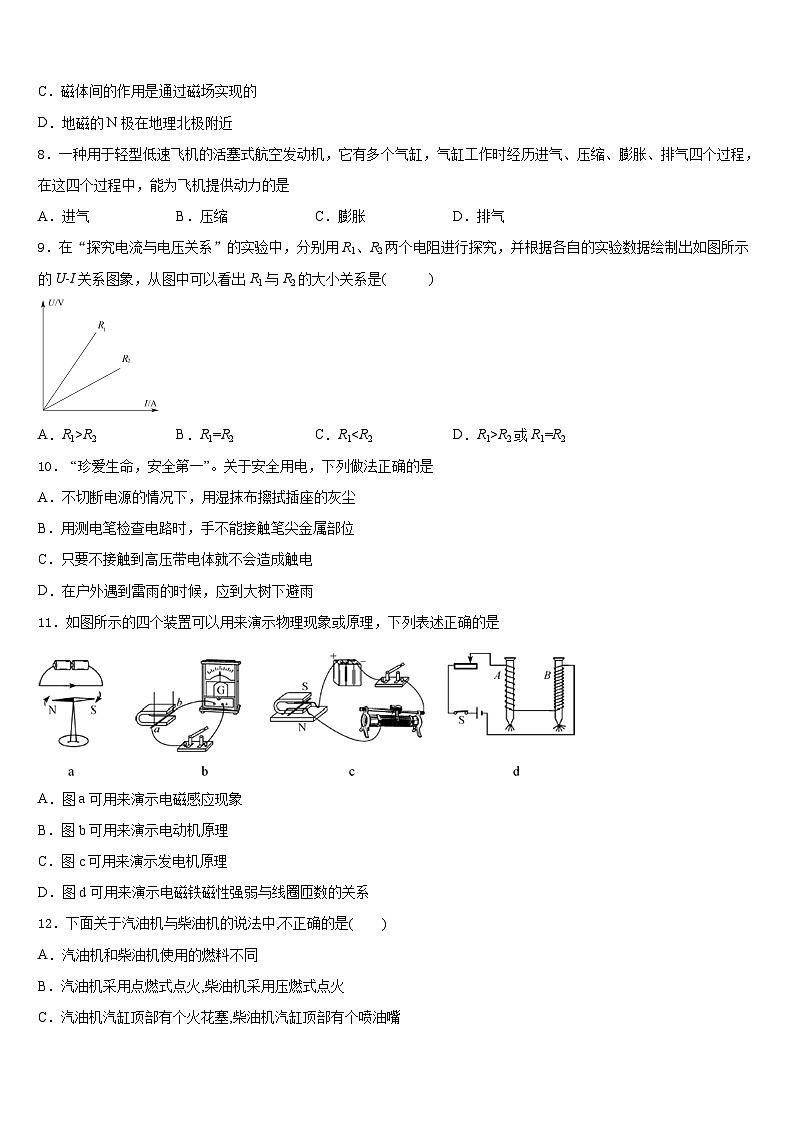

8．一种用于轻型低速飞机的活塞式航空发动机，它有多个气缸，气缸工作时经历进气、压缩、膨胀、排气四个过程，在这四个过程中，能为飞机提供动力的是
A．进气B．压缩C．膨胀D．排气
9．在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U-I关系图象，从图中可以看出R1与R2的大小关系是( )
A．R1>R2B．R1=R2C．R1R2或R1=R2
10． “珍爱生命，安全第一”。关于安全用电，下列做法正确的是
A．不切断电源的情况下，用湿抹布擦拭插座的灰尘
B．用测电笔检查电路时，手不能接触笔尖金属部位
C．只要不接触到高压带电体就不会造成触电
D．在户外遇到雷雨的时候，应到大树下避雨
11．如图所示的四个装置可以用来演示物理现象或原理，下列表述正确的是
A．图a可用来演示电磁感应现象
B．图b可用来演示电动机原理
C．图c可用来演示发电机原理
D．图d可用来演示电磁铁磁性强弱与线圈匝数的关系
12．下面关于汽油机与柴油机的说法中,不正确的是( )
A．汽油机和柴油机使用的燃料不同
B．汽油机采用点燃式点火,柴油机采用压燃式点火
C．汽油机汽缸顶部有个火花塞,柴油机汽缸顶部有个喷油嘴
D．汽油机与柴油机除使用的燃料不同外,在构造上完全相同
二、填空题（每题5分，共4题，20分）
13．我国家庭电路的电压为______；为了安全，带有金属外壳的用电器，其金属外壳要接______（选填“火”、“零”或“地”）线；发生触电事故时，首先应切断______。
14．如图所示，电阻箱的示数为_____Ω。
15．如图是一种“手摇充电式电筒”，握住它上下摇动就能自动充电．从透明外壳可观察到内部有固定线圈；摇动时可感觉到内部有一个物块在来回滑动。据此猜测，这种电筒的制造原理是______________，其中那个滑动的物块是_________________。
16．如图为旋翼无人机，它依靠电池为电动机供电，带动机翼旋转实现升空。小明操纵遥控器，使无人机从地面先加速上升，然后减速上升，最后悬停在某一高度进行摄影。则无人机在加速上升过程中，电动机将______能转化为______能；从地面开始升空至刚悬停在某一高度的过程中，无人机的动能变化情况是______。
三、实验题（共12分）
17．（4分）在研究并联电路的电流规律时，某次实验所用的实验器材如图所示，请根据要求完成下列任务：
(1)请根据要求，以笔画线代替导线，完成电路连接（连线不得交叉）。（____）
(2)实验时，电流表A1、A2的示数如图所示，通过L1的电流为_______A；若不计实验误差，请用带箭头细线在图中标出此时电流表A3的指针位置。（____）
18．（4分）阅读下面的短文，回答问题．
热电偶把两种不同材料的导线（如铁线和铜线）组成如题图所示的闭合回路，当AB 两端存在温度差时，回路中就会有电流通过，这就是塞贝克效应，这种电路叫热电偶实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟接氛力和B 间的温度差的大小有关，温度差越大，回路电流越大．
请回答下列问题：
（1）如题图所示．① 其它条件不变，只将铁丝换成铜丝，电路电流_______．② 其它条件不变，只将A 处杯中的冰水混合物换为沸水，电路电流______．③ 其它条件不变，移去酒精灯，将B 放人另一杯冰水混合物中，稳定后，电路电流_____（各空格均选填“变大”、“变小”、“不变”、“变为零”)
（2）这样的热电偶实际上是一个电源，它的电能是由_______能转化而来．
（3）热电偶电路可以把温度信号换成________信号，利用这种性质可以把热电偶做成__________（写出一种应用）．
19．（4分）在“探究电流与电阻的关系”实验中，电源电压恒为4.5V，四个定电阻R1（5Ω），R2（10Ω），R4（20Ω）滑动变阻器标有“20Ω1A”字样，
（1）设计并正确连接如图甲的电路，把定值电阻R接入图甲中的A、B两点之间将滑动变阻器的滑片移到最_____（选填“左”或“右”）端，闭合开关，移动滑动变阻器的滑片，使电压表的示数为2V
（2）用R2直接替换R1，闭合开关，电压表示数_____（选填“大于”、“小于”或“等于”）2V，需要将滑动变阻器滑片向_____（选填“左”或“右”）移，才能使电压回到2V．
（3）再分别用定值电阻R3、R4依次替换R2，完成了正确的实验操作，根据所得的四次实验数据绘制出I﹣R图象，如图乙，由图象可得出的结论是_____．
（4）在使用定值电阻R1和R4进行实验过程中，读取电流表示数时，滑动变阻器消耗的电功率之比是_____．
（5）使用R4进行实验时，发现无论怎样移动滑动变阻器的滑片，都不能使R4两的电压为2V．原因是_____，在不更换现有器材的情况下，需要串联_____Ω定值电阻，才能刚好满足实验要求．
四、作图题（共16分）
20．（8分）在“测量电阻”实验中，小明连接的实验电路如图所示，请在答题卡给定方框内画出该电路的电路图。
（_____）
21．（8分）请根据图所示的实物连接图，在右侧虚线框内画出对应的电路图．
（_______）
五、计算题（共22分）
22．（10分）冬天小明早晨吃早饭时，妈妈要用60℃热水加热250g袋装牛奶，要使这袋牛奶的温度由10℃最终升高到50℃，不计热量损失，已知水的比热容为，牛奶的比热容为求：
(1)牛奶需要吸收多少J热量？
(2)妈妈至少要用60℃的热水多少kg？
23．（12分）《原来如此》是中央电视台科教频道一档以趣味实验和体验方式解答生活中科学问题的科普栏目。节目曾经播放了在南京航空航天大学开展的“让纸片飞”的活动，要求材质只能用纸，探究怎样让其飞得更远更久，如图所示是他们制作的长4m的纸飞机。以下是节目中提供的一些信息，让我们用所学的物理知识来计算：
(1)为增加飞机的结实程度，他们选择了密度为0.6×103kg/m3的牛皮纸，尺寸规格为长×宽×厚：1m×0.5m×0.2mm，则一张牛皮纸的质量是多少？
(2)为保证纸飞机牢固，他们用了15张牛皮纸卷成纸棍（如图标注）作为支撑飞机的骨架，纸棍卷得非常紧实，相当于实心的纸棒，若这些纸棍换用硬度更好、同样粗细的实心铝棍，会使纸飞机的质量增加多少？（ρ铝=2.7×103kg/m3）
(3)为增加飞机飞行中的稳定性，他们在飞机前端包上一块金属皮。为了解这是什么金属，可用天平、溢水杯来测量金属的密度。先用天平测出金属皮的质量是158g，测得装满水的溢水杯的总质量是450g；然后将金属皮小心的浸没在溢水杯中，当溢水杯停止排水后，测得此时溢水杯的总质量是588g，请你计算金属的密度是多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、C
3、B
4、B
5、A
6、A
7、C
8、C
9、A
10、B
11、D
12、D
二、填空题（每题5分，共4题，20分）
13、220 地 电源
14、6802Ω
15、电磁感应 磁铁
16、电 机械 先变大后变小
三、实验题（共12分）
17、 0.3
18、变为零 变小 变为零 内能 电信号 温度计
19、右 大于 右 电压不变时，通过导体电流与导体的电阻成反比 4：1 滑动变阻器最大阻值太小 5
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)2.1×104；(2)0.5
23、 (1)0.06kg；(2)3.15kg；(3)7.9g/cm3
