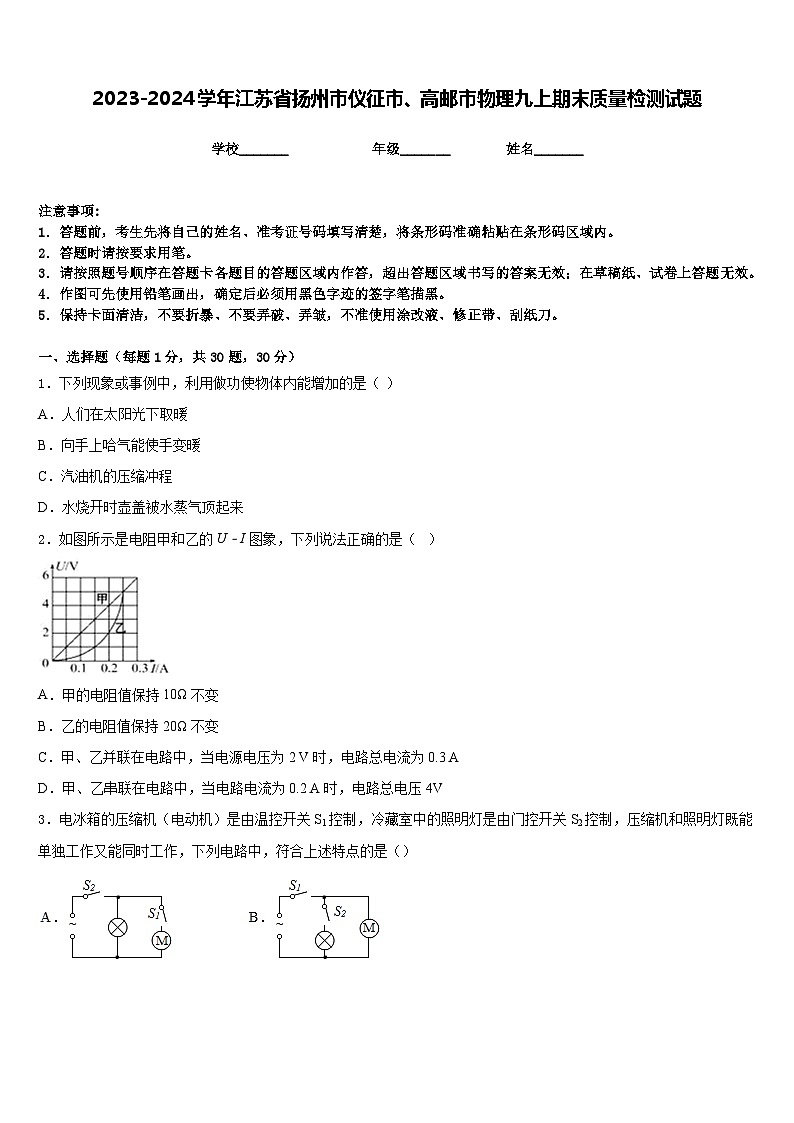

2023-2024学年江苏省扬州市仪征市、高邮市物理九上期末质量检测试题含答案

这是一份2023-2024学年江苏省扬州市仪征市、高邮市物理九上期末质量检测试题含答案，共9页。试卷主要包含了答题时请按要求用笔，下列物体中，全是导体的一组是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．下列现象或事例中，利用做功使物体内能增加的是（ ）
A．人们在太阳光下取暖
B．向手上哈气能使手变暖
C．汽油机的压缩冲程
D．水烧开时壶盖被水蒸气顶起来
2．如图所示是电阻甲和乙的U﹣I图象，下列说法正确的是（ ）
A．甲的电阻值保持10Ω不变
B．乙的电阻值保持20Ω不变
C．甲、乙并联在电路中，当电源电压为2 V时，电路总电流为0.3 A
D．甲、乙串联在电路中，当电路电流为0.2 A时，电路总电压4V
3．电冰箱的压缩机（电动机）是由温控开关S1控制，冷藏室中的照明灯是由门控开关S2控制，压缩机和照明灯既能单独工作又能同时工作，下列电路中，符合上述特点的是（）

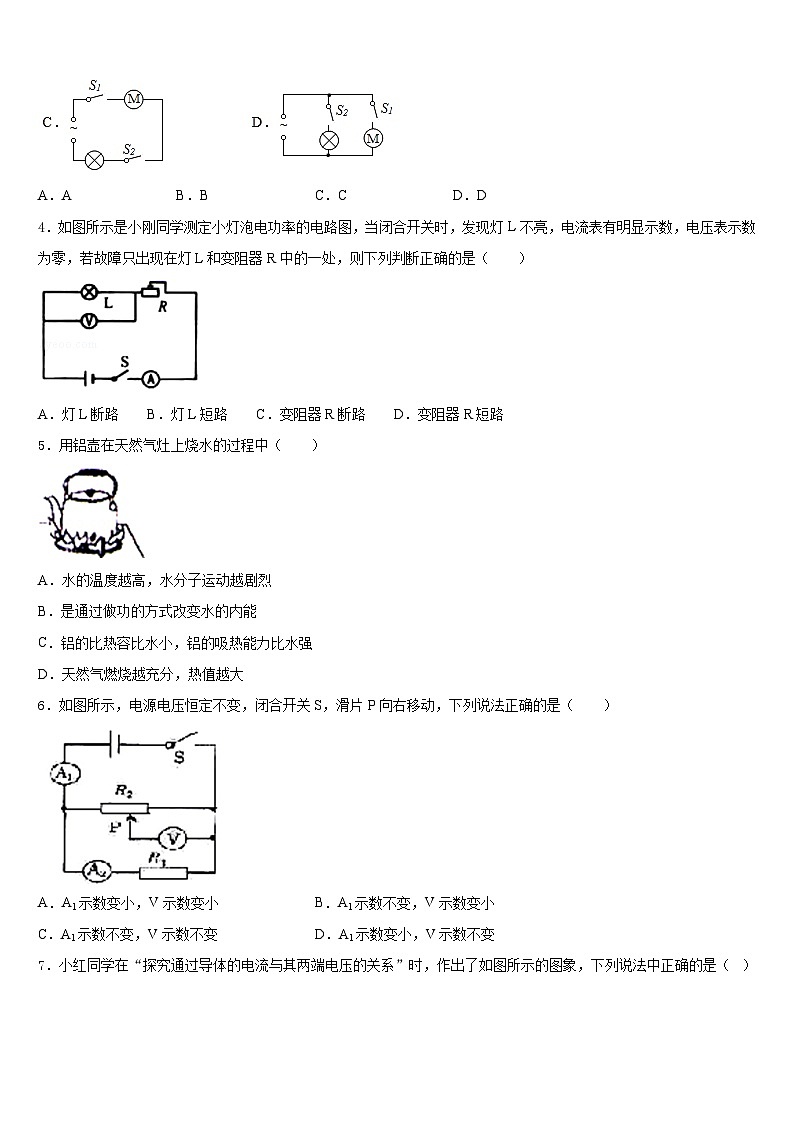

A．AB．BC．CD．D
4．如图所示是小刚同学测定小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电流表有明显示数，电压表示数为零，若故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（ ）
A．灯L断路 B．灯L短路 C．变阻器R断路 D．变阻器R短路
5．用铝壶在天然气灶上烧水的过程中（ ）
A．水的温度越高，水分子运动越剧烈
B．是通过做功的方式改变水的内能
C．铝的比热容比水小，铝的吸热能力比水强
D．天然气燃烧越充分，热值越大
6．如图所示，电源电压恒定不变，闭合开关S，滑片P向右移动，下列说法正确的是（ ）
A．A1示数变小，V示数变小B．A1示数不变，V示数变小
C．A1示数不变，V示数不变D．A1示数变小，V示数不变

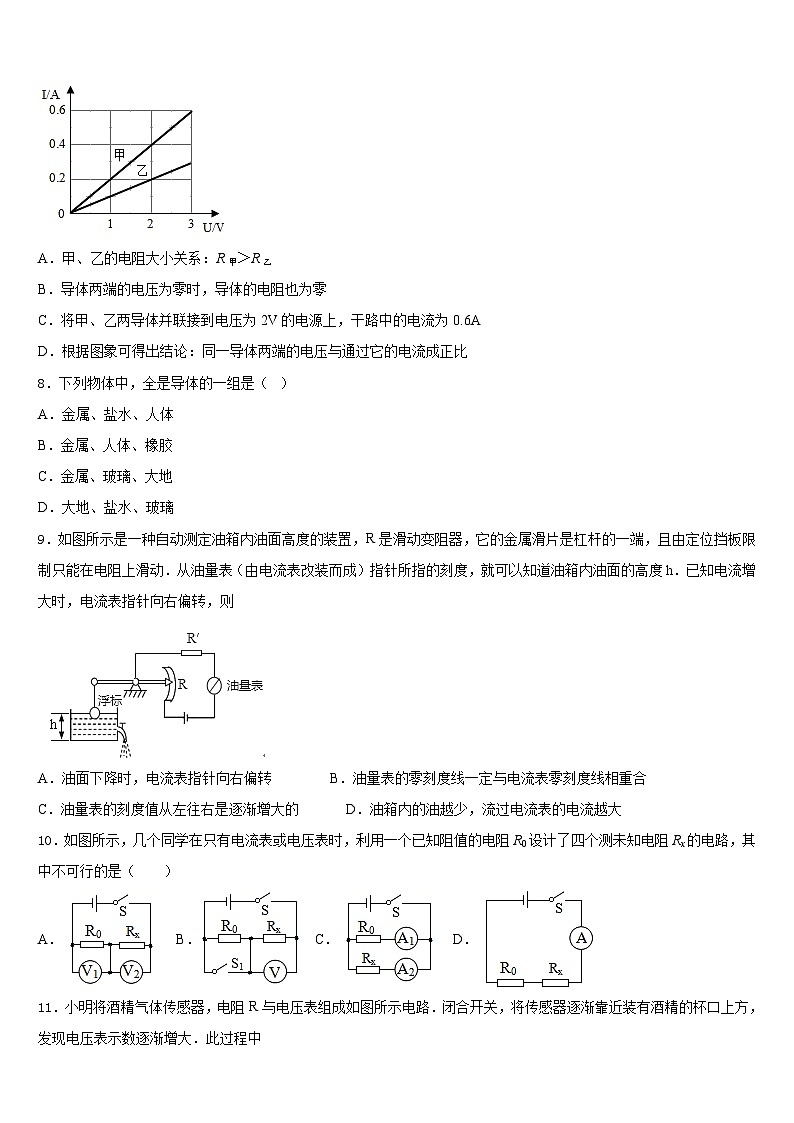

7．小红同学在“探究通过导体的电流与其两端电压的关系”时，作出了如图所示的图象，下列说法中正确的是（ ）
A．甲、乙的电阻大小关系：R甲＞R乙
B．导体两端的电压为零时，导体的电阻也为零
C．将甲、乙两导体并联接到电压为2V的电源上，干路中的电流为0.6A
D．根据图象可得出结论：同一导体两端的电压与通过它的电流成正比
8．下列物体中，全是导体的一组是（ ）
A．金属、盐水、人体
B．金属、人体、橡胶
C．金属、玻璃、大地
D．大地、盐水、玻璃
9．如图所示是一种自动测定油箱内油面高度的装置，R是滑动变阻器，它的金属滑片是杠杆的一端，且由定位挡板限制只能在电阻上滑动．从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度h．已知电流增大时，电流表指针向右偏转，则
A．油面下降时，电流表指针向右偏转 B．油量表的零刻度线一定与电流表零刻度线相重合
C．油量表的刻度值从左往右是逐渐增大的 D．油箱内的油越少，流过电流表的电流越大
10．如图所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R0设计了四个测未知电阻Rx的电路，其中不可行的是（ ）
A． B． C． D．
11．小明将酒精气体传感器，电阻R与电压表组成如图所示电路．闭合开关，将传感器逐渐靠近装有酒精的杯口上方，发现电压表示数逐渐增大．此过程中
A．通过传感器的电流逐渐减小
B．传感器两端的电压逐渐增大
C．传感器的电阻逐渐增大
D．电路中总功率逐渐变大
12．如图所示，测量小灯泡电功率的电路图，电源电压恒为3V，电流表量程0～0.6A，电压表量程0～3V，滑动变阻器规格“10Ω1A”，小灯泡规格“2.5V 0.625W”，若不考虑小灯泡阻值随温度的变化，闭合开关，下列说法正确的是（ ）
A．滑片向右滑动，电流表示数变小，电压表示数变大
B．电流表示数的最大值为0.25A
C．电压表的示数范围为1～3V
D．电路的最大电功率是1.2W
二、填空题（每题5分，共4题，20分）
13．如图所示，闭合开关后小灯泡L1、L2均正常发光，它们的连接方式是_____联；过一会发现有一个小灯泡熄灭，而电流表的示数不变，则电路中出现的故障是_____________．
14．如图所示，用细线将吸管悬挂起来．小明用餐巾纸摩擦吸管使其带电，将某一物体放在吸管的一端，发现吸管 向该物体靠近，由此____（选填“能”或“不能”）判断该物体为带电体；小明用丝绸摩擦过的玻璃棒靠近该 吸管时，观察到玻璃棒吸引吸管，由此可知吸管带_____ 电，在与吸管摩擦的过程中餐巾纸_____ （选填“失 去”或“得到”）电子．
15．如图所示，为多用途“演示教学电表”的接线情况，此时所测的物理量是_____，示数为_____。
16．如图的电路中，电源电压、灯丝电阻都保持不变，灯L标有“12V 8W”字样，灯泡正常工作时的电阻是__________Ω；当开关S闭合，滑动变阻器的滑片P在a、b两点间移动时，电压表示数的变化范围是3～6V，且滑片P位于a点时灯L的功率与滑片位于b点时灯L功率之比为16∶9，电源电压是__________V。
三、实验题（共12分）
17．（4分）为了探究小灯泡的亮暗程度由什么决定，小林找来额定电流均小于0.6A，额定电压是2.5V的灯L1和额定电压是3.8V的灯L2，先后接在电源电压恒为6V的电路中，按照如图甲所示的电路开始探究。
（1）小林在连接电路时，开关应该是_____的；
（2）小林连接好电路后闭合开关，发现灯L1几乎不发光，移动滑片P也不能改变灯的亮度。小林检查发现是他把滑动变阻器（如图乙）的_____（选填“A、B”或“C、D”）两个接线柱接入了电路，更正滑动变阻器的连接后闭合开关，移动滑动变阻器滑片的过程中发现：灯泡变亮时，电压表示数减小。老师指出这是因为小林不能正确按图甲的实验电路图连接，而是把电压表与_____并联了。
（3）小林排除故障后，按图甲所示的电路继续进行实验：移动滑片P使灯L1发光，测出灯L1的相关物理量，并记录在上表中。小林注意到灯L1的亮度变化是：第二次比第一次亮，第三次比第二次更亮。结合表中数据得出的结论：小灯泡越亮，它的实际功率越_____。
（4）小林用L2替换L1重复上面的实验时，需要改变_____表的量程，发现灯L2的亮度变化规律与灯L1相似。通过以上实验可以得出结论：灯泡的亮度由_____决定。
18．（4分）小明和小红利用如图所示的装置探究“电流通过导体发生的热量与电阻大小的关系”。甲乙两烧瓶中装有质量相等的煤油，甲烧瓶中的金属丝是铜丝，电阻比较小；乙烧瓶中的金属丝是镍铬合金丝，电阻比较大，温度计显示煤油的温度。
（1）实验中，小明和小红发现_______烧瓶中温度计的示数升高快，这表明，在电流和通电时间相同的情况下，导体的电阻越_______，产生的热量越多。
（2）小明提议利用该装置改成“比较水和煤油比热容大小”的实验，则他们应将其中一烧瓶中的煤油换成_____相等的水；将甲烧瓶中的铜丝换成镍铬金属丝，并且与乙烧瓶中的镍铬金属丝的_______相等，通过实验观察，发现装有_________（选填“水”或“煤油”）烧瓶中温度计的示数变化较大，说明水比热容_______。
（3）如果不增加其它器材，此套装置_____（选填“能”或“不能”）探究“电流通过导体产生的热量与电流大小的关系”。
19．（4分）在“探究电流与电压的关系”的实验中，
（1）通过实验记录电流表、电压表的示数如下表所示：R＝10Ω
对表中数据进行分析，你认为错误的数据是实验序号_____，排除错误数据，可归纳得出的结论是_____．
（2）如果想用此电路继续探究“电流与电阻的关系”，每次更换电阻后，可以通过调节_____，使电阻两端的电压不变．实验得出的结论是_____．
四、作图题（共16分）
20．（8分）请按要求作图
（1）如图所示，在图中画出相应的入射光线和折射光线；
（___________）
（2）如图所示，人站在匀速上行的电梯上随电梯一起向上运动，作出人的受力示意图。
（________）
21．（8分）如图所示电路中的小磁针可自由转动，当开关S闭合后，通电螺线管的极性如图所示：
（______）
（1）标出小磁针稳定后的N、S极；
（2）标出通电螺线管的电流方向。
五、计算题（共22分）
22．（10分）在夏季用电高峰，某些偏远的乡村会断电，为了确保日常用电不受影响，某村民自购了一台柴油发电机，其外形与主要的参数如图所示。
(1)求发电机最大功率工作时的输出电流。
(2)为了灌溉农田，村民利用该发电机为一额定功率为2000W的水泵供电，连续抽水2小时，求该水泵2小时内消耗电能。
(3)接第2小题，若该发电机在2小时时间内消耗柴油1.2kg，求该发电机的效率。（柴油的热值为4.0×107J/kg）
23．（12分）在如图所示的电路中，电源两端的电压为6V保持不变，电阻R1=4Ω．当开关闭合后，电压表示数为4V．求：
（1）电流表的示数
（2）电阻R2的阻值
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、C
3、D
4、B
5、A
6、B
7、C
8、A
9、C
10、D
11、D
12、B
二、填空题（每题5分，共4题，20分）
13、并 L2断路
14、不能 负 失去
15、电压 1
16、18 15
三、实验题（共12分）
17、断开 A、B 滑动变阻器 大 电压 灯的实际功率
18、乙 大 质量 电阻值 煤油 较大 不能
19、5 导体电阻一定，导体中的电流与其两端电压成正比 滑动变阻器的滑片 导体电压一定，导体中的电流与其电阻成反比
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)40A；(2)1.44×107J；(3)30%。
23、（1）电流表的示数是0.5A．（2）电阻R2的阻值是8Ω．
次数
电压/V
电流/A
实际功率/W
电阻Ω
1
1.6
0.20
0.32
8.00
2
2.5
0.24
0.60
10.42
3
2.8
0.26
0.73
10.77
实验序号
1
2
3
4
5
6
电压U/V
2.0
2.2
2.4
2.6
2.8
3.0
电流I/A
0.20
0.22
0.24
0.26
1.40
0.30
