高中物理人教版 (2019)必修 第三册5 带电粒子在电场中的运动课堂检测

这是一份高中物理人教版 (2019)必修 第三册5 带电粒子在电场中的运动课堂检测，共19页。

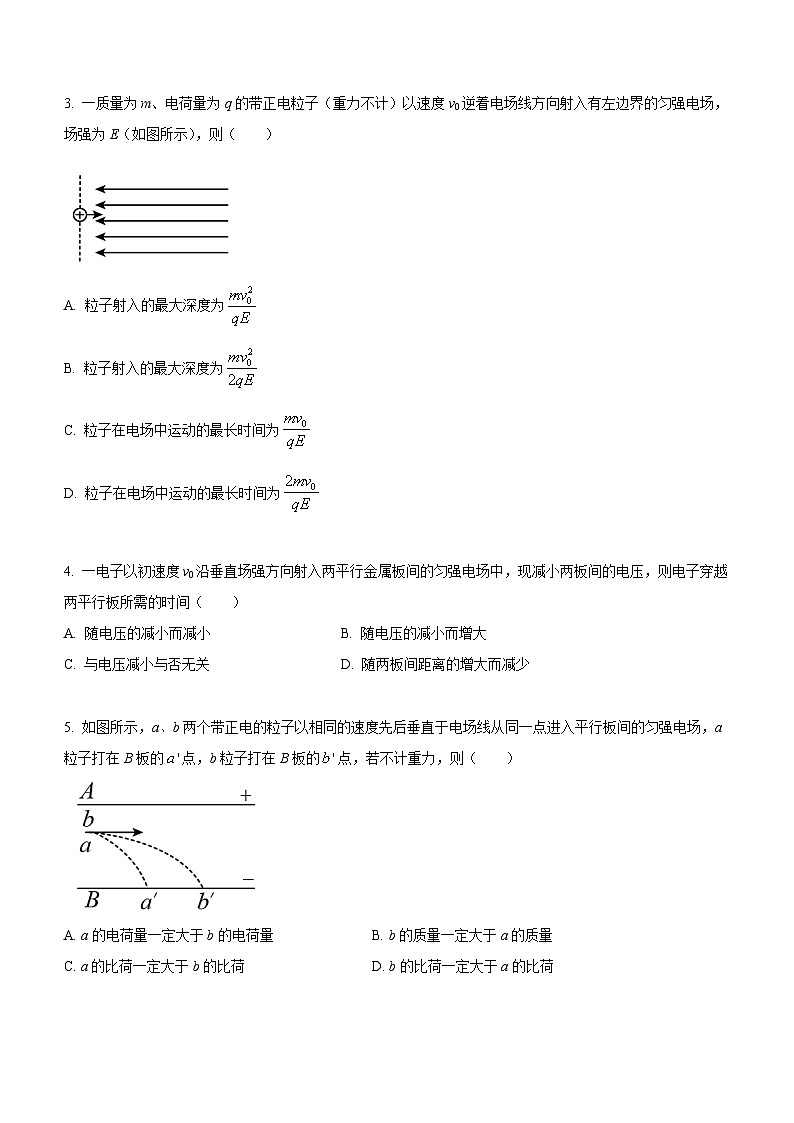

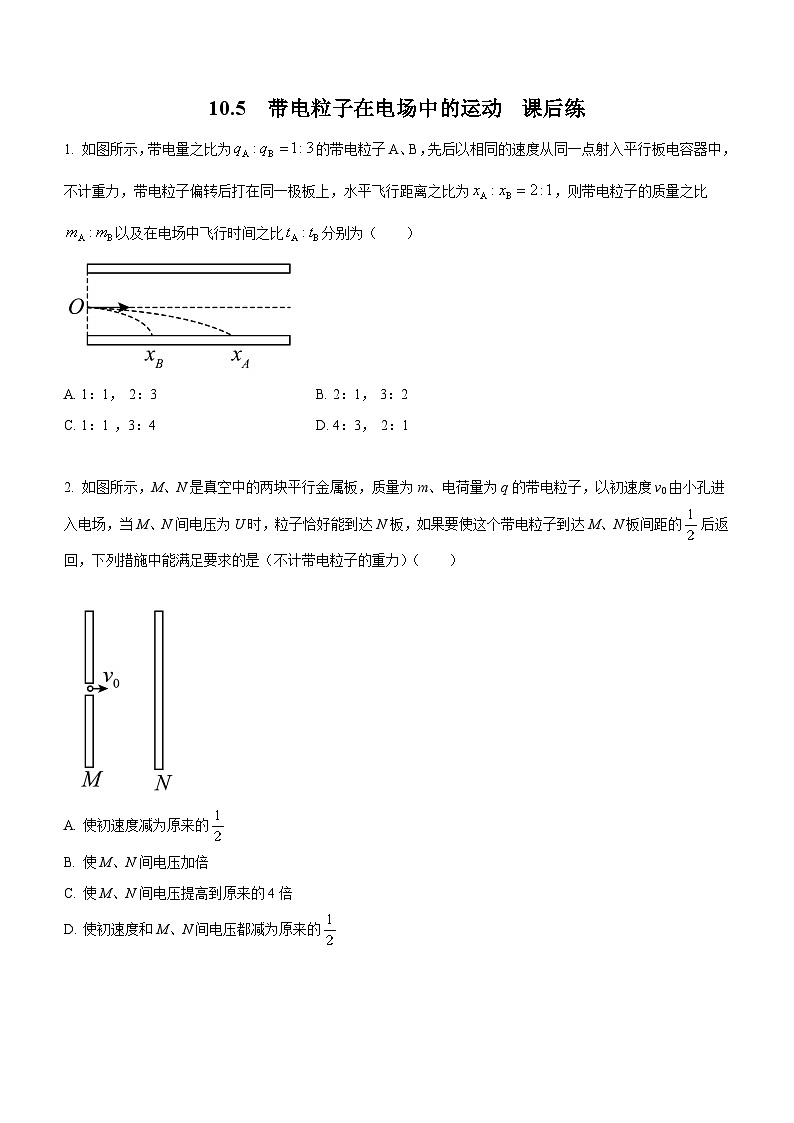

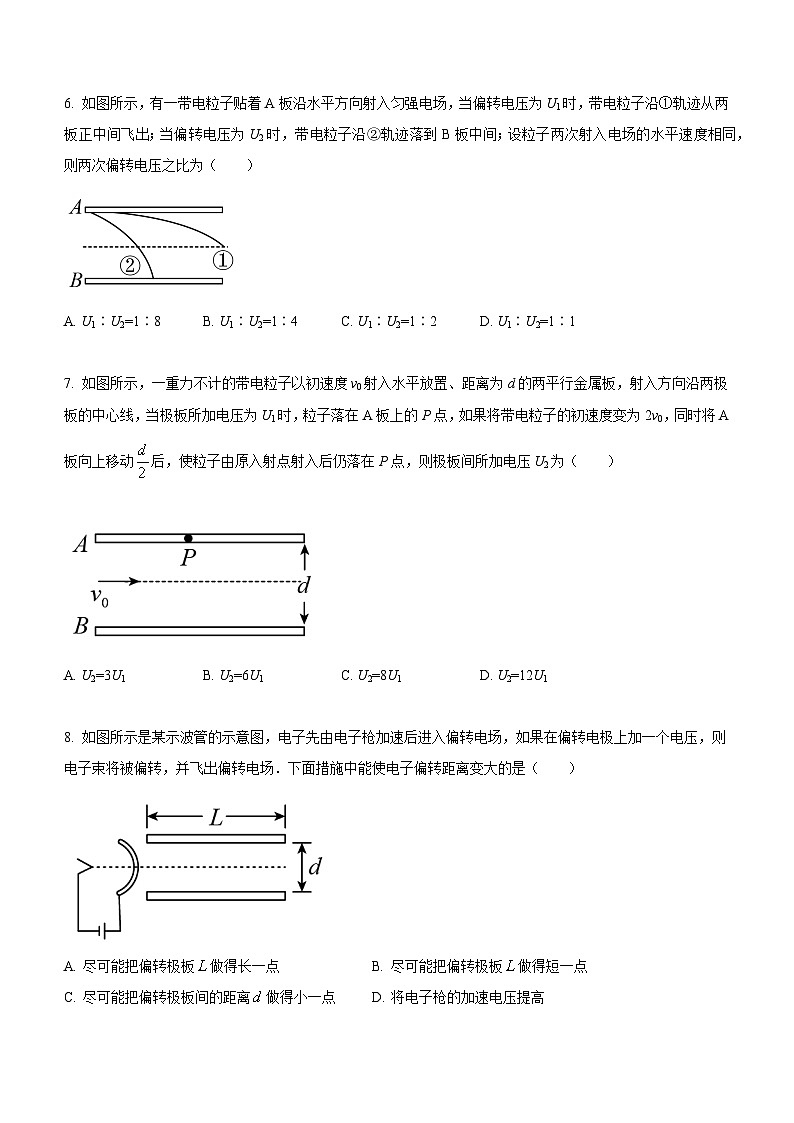

10.5　带电粒子在电场中的运动 课后练1. 如图所示，带电量之比为的带电粒子A、B，先后以相同的速度从同一点射入平行板电容器中，不计重力，带电粒子偏转后打在同一极板上，水平飞行距离之比为，则带电粒子的质量之比以及在电场中飞行时间之比分别为（  ）A. 1：1， 2：3 B. 2：1， 3：2C. 1：1 ，3：4 D. 4：3， 2：12. 如图所示，M、N是真空中的两块平行金属板，质量为m、电荷量为q的带电粒子，以初速度v0由小孔进入电场，当M、N间电压为U时，粒子恰好能到达N板，如果要使这个带电粒子到达M、N板间距的后返回，下列措施中能满足要求的是（不计带电粒子的重力）（  ）A. 使初速度减为原来的B. 使M、N间电压加倍C. 使M、N间电压提高到原来的4倍D. 使初速度和M、N间电压都减为原来的3. 一质量为m、电荷量为q的带正电粒子（重力不计）以速度v0逆着电场线方向射入有左边界的匀强电场，场强为E（如图所示），则（　　）A. 粒子射入的最大深度为B. 粒子射入的最大深度为C. 粒子在电场中运动的最长时间为D. 粒子在电场中运动的最长时间为4. 一电子以初速度v0沿垂直场强方向射入两平行金属板间的匀强电场中，现减小两板间的电压，则电子穿越两平行板所需的时间（  ）A. 随电压的减小而减小 B. 随电压的减小而增大C. 与电压减小与否无关 D. 随两板间距离的增大而减少5. 如图所示，a、b两个带正电的粒子以相同的速度先后垂直于电场线从同一点进入平行板间的匀强电场，a粒子打在B板的点，b粒子打在B板的点，若不计重力，则（  ）A. a的电荷量一定大于b的电荷量 B. b的质量一定大于a的质量C. a的比荷一定大于b的比荷 D. b的比荷一定大于a的比荷6. 如图所示，有一带电粒子贴着A板沿水平方向射入匀强电场，当偏转电压为U1时，带电粒子沿①轨迹从两板正中间飞出；当偏转电压为U2时，带电粒子沿②轨迹落到B板中间；设粒子两次射入电场的水平速度相同，则两次偏转电压之比为（　　）A. U1∶U2=1∶8 B. U1∶U2=1∶4 C. U1∶U2=1∶2 D. U1∶U2=1∶17. 如图所示，一重力不计的带电粒子以初速度v0射入水平放置、距离为d的两平行金属板，射入方向沿两极板的中心线，当极板所加电压为U1时，粒子落在A板上的P点，如果将带电粒子的初速度变为2v0，同时将A板向上移动后，使粒子由原入射点射入后仍落在P点，则极板间所加电压U2为（  ）A. U2=3U1 B. U2=6U1 C. U2=8U1 D. U2=12U18. 如图所示是某示波管的示意图，电子先由电子枪加速后进入偏转电场，如果在偏转电极上加一个电压，则电子束将被偏转，并飞出偏转电场．下面措施中能使电子偏转距离变大的是（  ）A. 尽可能把偏转极板做得长一点 B. 尽可能把偏转极板做得短一点C. 尽可能把偏转极板间的距离做得小一点 D. 将电子枪的加速电压提高9. 图甲为示波管的原理图。如果在电极YY′之间所加的电压按图乙所示的规律变化，在电极XX′之间所加的电压按图丙所示的规律变化，则在荧光屏上会看到的图形是（　　）A. B. C. D. 10. 如图，带电荷量之比为qA：qB = 1：3的带电粒子A、B以相等的速度v0从同一点出发，沿着跟电场强度垂直的方向射入平行板电容器中，分别打在C、D点，若OC = CD，忽略粒子重力的影响，则（  ）A. A和B在电场中运动的时间之比为2：1B. A和B运动的加速度大小之比为4：1C. A和B的质量之比为1：2D. A和B的位移大小之比为1：111. 如图所示，边长为l的正方形区域abed内存在匀强电场，场强方向与bc边平行．电量为q(q>0)，动能为Ek的带电粒子从a点沿ab方向进入电场，不计粒子重力，则有（  ）A. 若粒子恰好从C点离开电场，则离开电场时粒子动能为B. 若粒子恰好从C点离开电场，则场强C. 若粒子离开电场时动能为2Ek，则粒子一定从bc边离开电场D. 若粒子离开电场时动能为2Ek，则场强12. 如图所示，在光滑绝缘水平面上有一半径为R的圆，AB是一条直径，空间有匀强电场，场强大小为E，方向与水平面平行，在圆上A点有一发射器，以相同的动能平行于水平面沿不同方向发射带电量为+q的小球，小球会经过圆周上不同的点，在这些点中，经过B点的小球动能最大，由于发射时刻不同时，小球间无相互作用，且∠α=30°，下列说法正确的是（　　）A. 电场的方向与AB平行B. 电场的方向与AB垂直C. 小球在A点垂直电场方向发射，若恰能落到C点，则初动能为D. 小球在A点重直电场方向发射，若恰能落到C点，则初动能为13. 一束电子流经U=5 000 V的加速电压加速后，在距两极板等距离处垂直进入平行板间的匀强电场，如图所示，若两板间距离d=1.0 cm，板长l=5.0 cm，那么，要使电子能从平行板间飞出，两极板间所加电压的最大值为（　　）A. 400 V B. 300 V C. 100 V D. 480 V14. 如图所示，氕、氘、氚的原子核自初速度为零经同一电场加速后，又经同一匀强电场偏转，最后打在荧光屏上，那么（  ）A. 经过加速电场的过程中，静电力对氚核做的功最多B. 经过偏转电场的过程中，静电力对三种核做的功一样多C. 三种原子核打在屏上的速度一样大D. 三种原子核都打在屏的同一位置上15. 将一带电粒子以初速度υ0沿水平方向从A点射入方向竖直向上的匀强电场中，粒子从B点飞出电场时速度方向与电场方向夹角为，电场的水平宽度为L，如图所示．不计粒子的重力。设粒子的质量为m，电荷量的绝对值为q。求（1）该匀强电场的电场强度为多大？（2）A、B两点的电势差UAB为多大？16. 如图所示，有一电子（电荷量为e）经电压U0加速后，进入两块间距为d、电压为U的平行金属板间。若电子从两板正中间垂直电场方向射入，且恰好从B板右边缘穿出电场，求：(1)金属板A的长度；(2)电子穿出电场时的动能。17. 如图所示，电子从静止开始被U＝180V的电场加速，沿直线垂直进入另一个场强为E＝6000V/m的匀强偏转电场，而后电子从右侧离开偏转电场．已知电子比荷为≈×1011C/kg，不计电子的重力，偏转极板长为L＝6.0×10－2m．求：(1)电子经过电压U加速后的速度vx的大小；(2)电子在偏转电场中运动的加速度a的大小；(3)电子离开偏转电场时的速度方向与进入该电场时的速度方向之间的夹角θ.18. 如图所示为研究电子枪中的电子在恒定电场中运动的简化模型示意图．在xOy平面的第一象限存在以x轴、y轴及双曲线y=的一段（0≤x≤L，0≤y≤L）为边界的匀强电场区域Ⅰ，电场强度E1=E；在第二象限存在以（－2L≤x≤0，0≤y≤L）为边界的匀强电场区域Ⅱ．一电子（电荷量大小为e，质量为m，不计重力）从电场I的边界B点处由静止释放，恰好从N点离开电场区域Ⅱ．(1)求电子通过C点时的速度大小；(2)求电场区域Ⅱ中的电场强度的大小；(3)试证明：从AB曲线上的任一位置由静止释放的电子都从N点离开电场．参考答案1. D【详解】两个带电粒子垂直射入电场中做为平抛运动，水平方向做匀速直线运动，竖直方向做初速度为零的匀加速直线运动，则水平方向有相等，所以，则得：竖直方向有：因为E、y、v0相等，则得：故选D。2. BD【详解】A．粒子刚好能达到B金属板时，根据动能定理得−qU=0−现在使带电粒子能到达MN板间距的处返回，则电场力做功等于。当初速度为，U不变，则带电粒子动能的变化△Ek=0−=−小于到达中点时电场力做的功，粒子无法到达。故A错误；B． 电压变为原来的2倍，则带电粒子运动到MN板中点时设速度为v，则由动能定理与−qU=0−对比可知v=0即带电粒子到达M、N板间距的后速度减为零，然后返回，选项B正确；C．电压变为原来的4倍，则带电粒子运动到MN板中点时设速度为v′，则由动能定理与−qU=0−对比可知v′
