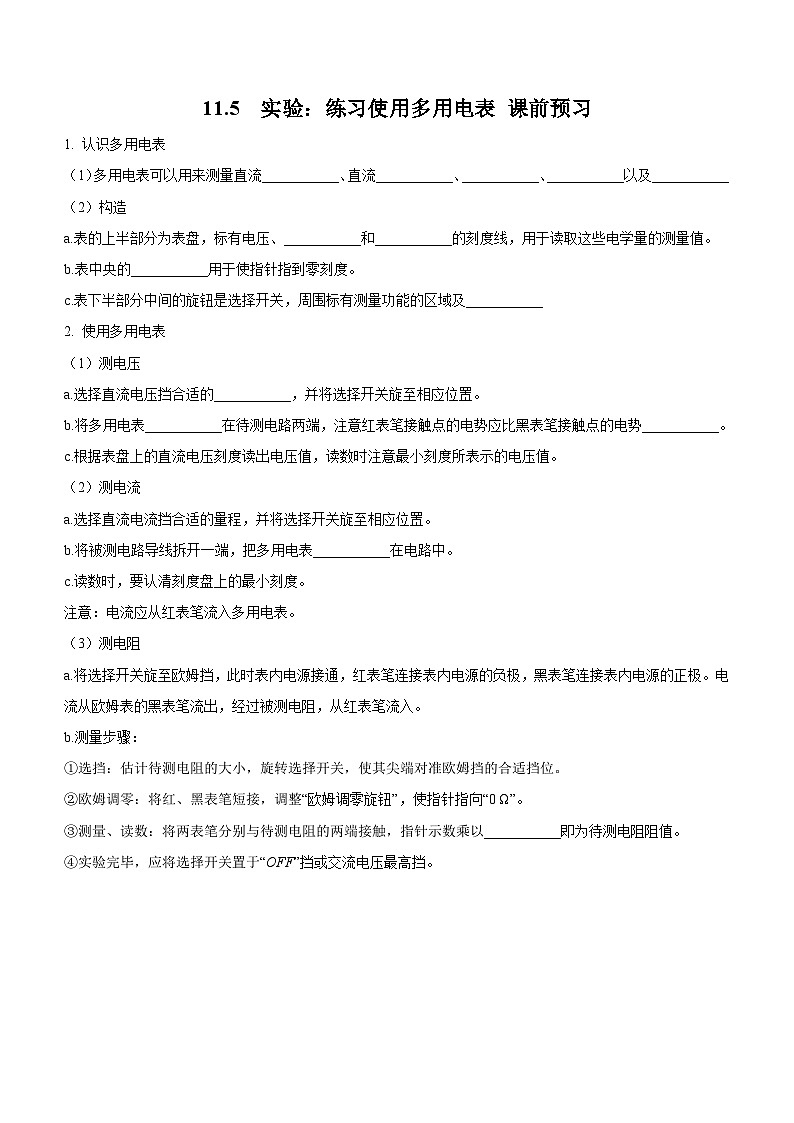

11.5　实验：练习使用多用电表 课前预习1. 认识多用电表（1）多用电表可以用来测量直流___________、直流___________、___________、___________以及___________（2）构造a.表的上半部分为表盘，标有电压、___________和___________的刻度线，用于读取这些电学量的测量值。b.表中央的___________用于使指针指到零刻度。c.表下半部分中间的旋钮是选择开关，周围标有测量功能的区域及___________2. 使用多用电表（1）测电压a.选择直流电压挡合适的___________，并将选择开关旋至相应位置。b.将多用电表___________在待测电路两端，注意红表笔接触点的电势应比黑表笔接触点的电势___________。c.根据表盘上的直流电压刻度读出电压值，读数时注意最小刻度所表示的电压值。（2）测电流a.选择直流电流挡合适的量程，并将选择开关旋至相应位置。b.将被测电路导线拆开一端，把多用电表___________在电路中。c.读数时，要认清刻度盘上的最小刻度。注意：电流应从红表笔流入多用电表。（3）测电阻a.将选择开关旋至欧姆挡，此时表内电源接通，红表笔连接表内电源的负极，黑表笔连接表内电源的正极。电流从欧姆表的黑表笔流出，经过被测电阻，从红表笔流入。b.测量步骤：①选挡：估计待测电阻的大小，旋转选择开关，使其尖端对准欧姆挡的合适挡位。②欧姆调零：将红、黑表笔短接，调整“欧姆调零旋钮”，使指针指向“0 Ω”。③测量、读数：将两表笔分别与待测电阻的两端接触，指针示数乘以___________即为待测电阻阻值。④实验完毕，应将选择开关置于“OFF”挡或交流电压最高挡。参考答案1.【答案】（1）电压； 电流； 交流电压；交流电流； 电阻 （2） 电流 ；电阻 ；. 定位螺丝； 量程2.【答案】（1）档位；. 并联； 高 （2）串联（3） 倍率
