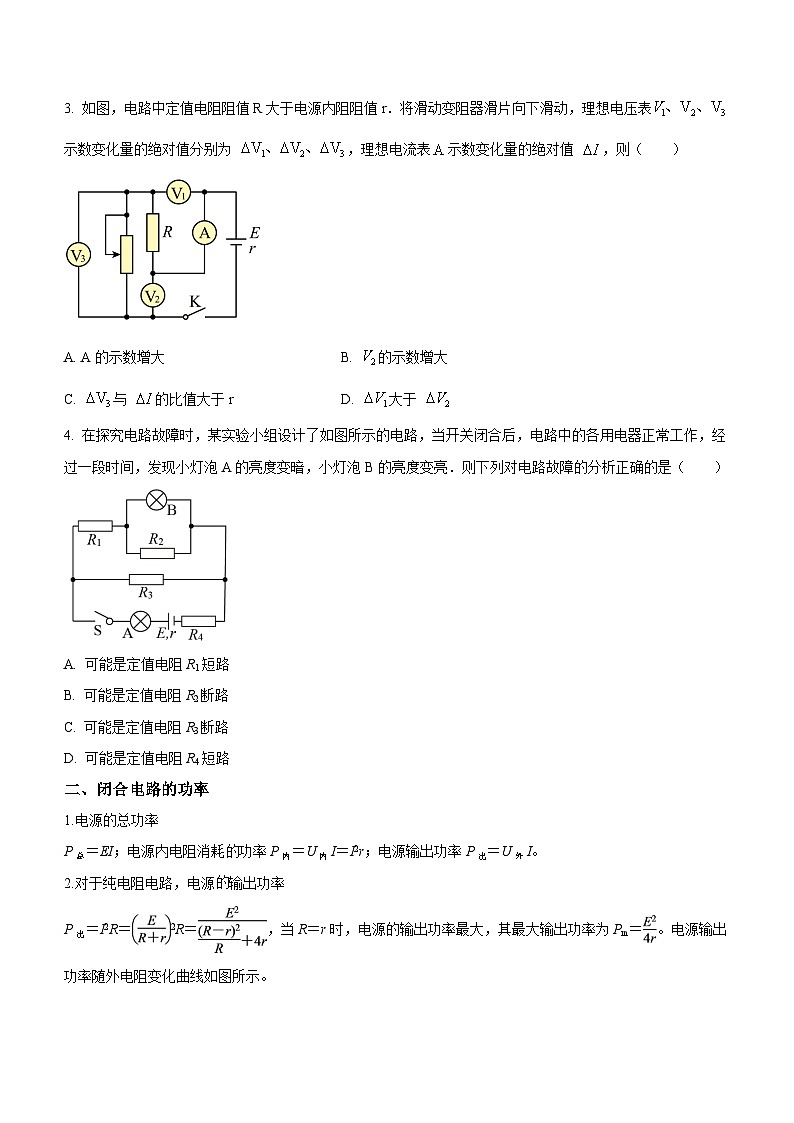

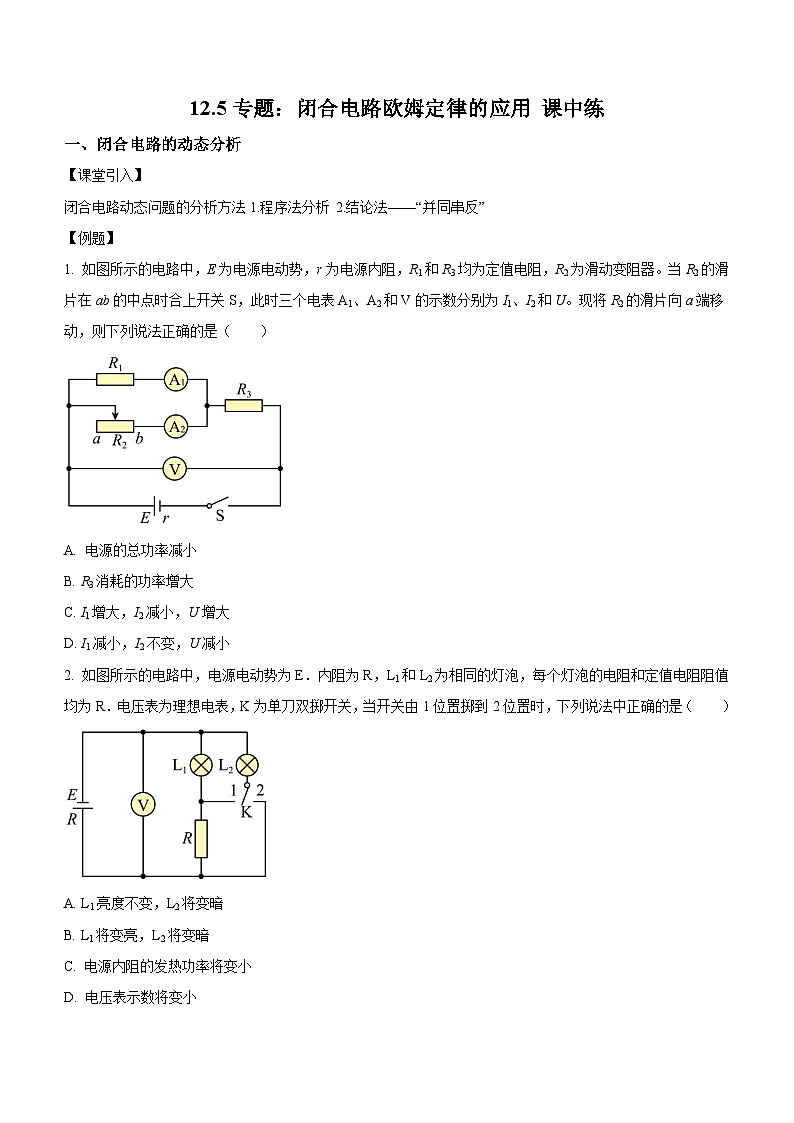

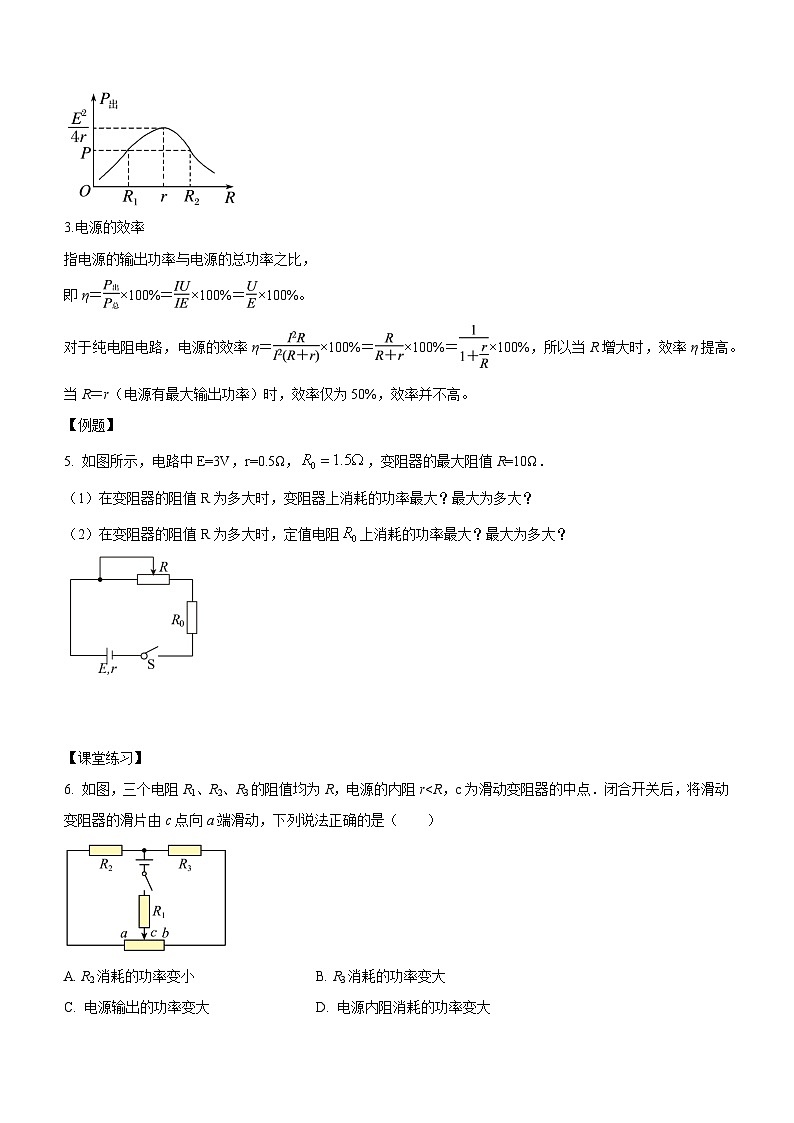

12.5专题：闭合电路欧姆定律的应用 课中练一、闭合电路的动态分析【课堂引入】闭合电路动态问题的分析方法1.程序法分析 2.结论法——“并同串反”【例题】1. 如图所示的电路中，E为电源电动势，r为电源内阻，R1和R3均为定值电阻，R2为滑动变阻器。当R2的滑片在ab的中点时合上开关S，此时三个电表A1、A2和V的示数分别为I1、I2和U。现将R2的滑片向a端移动，则下列说法正确的是（　　）A. 电源的总功率减小B. R3消耗的功率增大C. I1增大，I2减小，U增大D. I1减小，I2不变，U减小2. 如图所示的电路中，电源电动势为E．内阻为R，L1和L2为相同的灯泡，每个灯泡的电阻和定值电阻阻值均为R．电压表为理想电表，K为单刀双掷开关，当开关由1位置掷到2位置时，下列说法中正确的是（　　）A. L1亮度不变，L2将变暗B. L1将变亮，L2将变暗C. 电源内阻的发热功率将变小D. 电压表示数将变小3. 如图，电路中定值电阻阻值R大于电源内阻阻值r．将滑动变阻器滑片向下滑动，理想电压表示数变化量的绝对值分别为 ，理想电流表示数变化量的绝对值 ，则（　　）A. A的示数增大 B. 的示数增大C. 与 的比值大于r D. 大于 4. 在探究电路故障时，某实验小组设计了如图所示的电路，当开关闭合后，电路中的各用电器正常工作，经过一段时间，发现小灯泡A的亮度变暗，小灯泡B的亮度变亮．则下列对电路故障的分析正确的是（　　）A. 可能是定值电阻R1短路B. 可能是定值电阻R2断路C. 可能是定值电阻R3断路D. 可能是定值电阻R4短路二、闭合电路的功率1.电源的总功率P总＝EI；电源内电阻消耗功率P内＝U内I＝I2r；电源输出功率P出＝U外I。2.对于纯电阻电路，电源输出功率P出＝I2R＝2R＝，当R＝r时，电源的输出功率最大，其最大输出功率为Pm＝。电源输出功率随外电阻变化曲线如图所示。3.电源的效率指电源的输出功率与电源的总功率之比，即η＝×100%＝×100%＝×100%。对于纯电阻电路，电源的效率η＝×100%＝×100%＝×100%，所以当R增大时，效率η提高。当R＝r（电源有最大输出功率）时，效率仅为50%，效率并不高。【例题】5. 如图所示，电路中E=3V，r=0.5Ω，，变阻器的最大阻值R=10Ω．（1）在变阻器的阻值R为多大时，变阻器上消耗的功率最大？最大为多大？（2）在变阻器的阻值R为多大时，定值电阻上消耗的功率最大？最大为多大？【课堂练习】6. 如图，三个电阻R1、R2、R3的阻值均为R，电源的内阻r
