初中物理人教版九年级全册第2节 电流和电路学案

这是一份初中物理人教版九年级全册第2节 电流和电路学案，共18页。

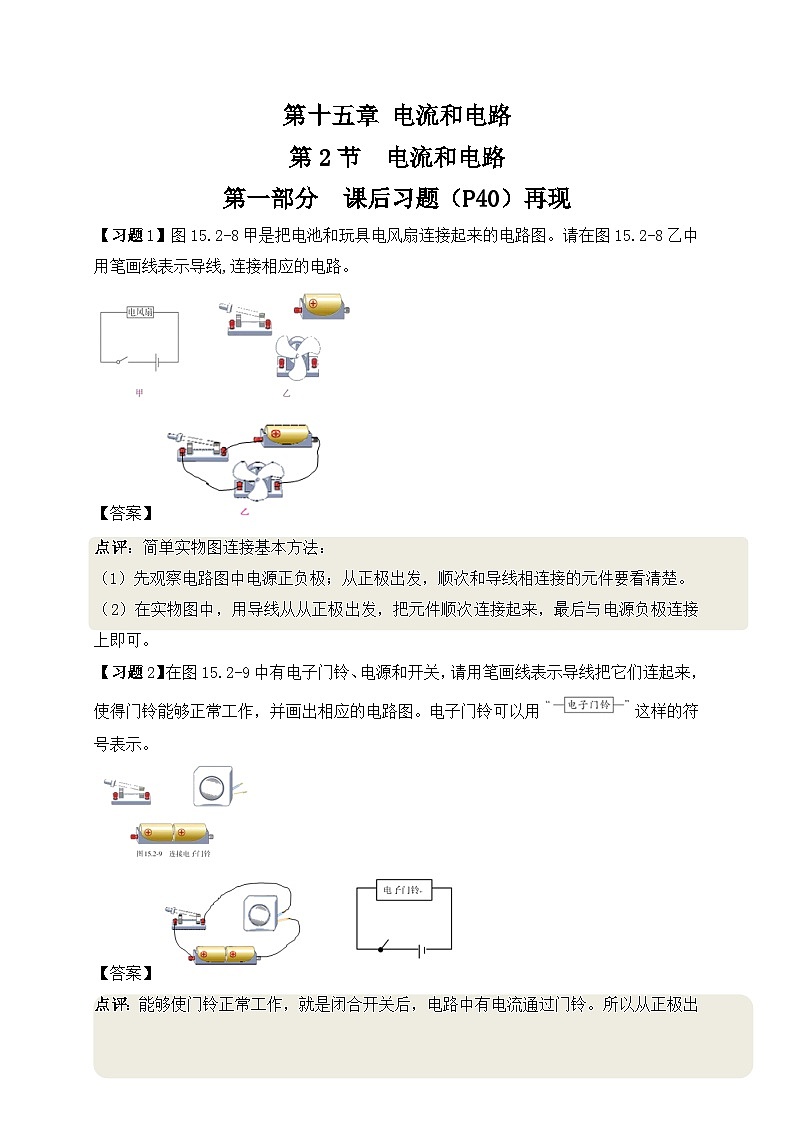

第一部分 课后习题（P40）再现
【习题1】图15.2-8甲是把电池和玩具电风扇连接起来的电路图。请在图15.2-8乙中用笔画线表示导线,连接相应的电路。
【答案】
点评：简单实物图连接基本方法：
（1）先观察电路图中电源正负极；从正极出发，顺次和导线相连接的元件要看清楚。
（2）在实物图中，用导线从从正极出发，把元件顺次连接起来，最后与电源负极连接上即可。
【习题2】在图15.2-9中有电子门铃、电源和开关，请用笔画线表示导线把它们连起来，使得门铃能够正常工作，并画出相应的电路图。电子门铃可以用这样的符号表示。
【答案】
点评：能够使门铃正常工作，就是闭合开关后，电路中有电流通过门铃。所以从正极出发用导线顺次与开关、门铃、电源负极连接即可。
画出对应的电路图，就是用电路符号代替实物连接的电路。所以电路元件对应的符号要记清楚。

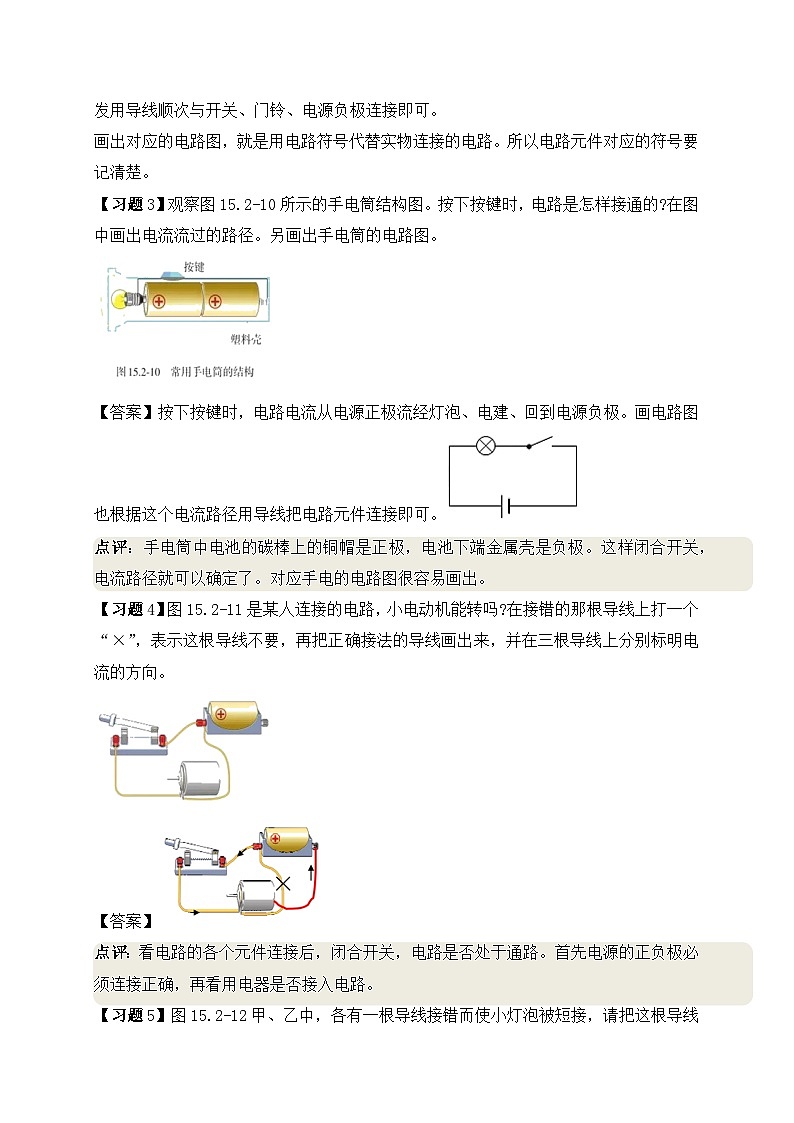

【习题3】观察图15.2-10所示的手电筒结构图。按下按键时，电路是怎样接通的?在图中画出电流流过的路径。另画出手电筒的电路图。
【答案】按下按键时，电路电流从电源正极流经灯泡、电建、回到电源负极。画电路图也根据这个电流路径用导线把电路元件连接即可。
点评：手电筒中电池的碳棒上的铜帽是正极，电池下端金属壳是负极。这样闭合开关，电流路径就可以确定了。对应手电的电路图很容易画出。
【习题4】图15.2-11是某人连接的电路，小电动机能转吗?在接错的那根导线上打一个“×”，表示这根导线不要，再把正确接法的导线画出来，并在三根导线上分别标明电流的方向。
【答案】
点评：看电路的各个元件连接后，闭合开关，电路是否处于通路。首先电源的正负极必须连接正确，再看用电器是否接入电路。

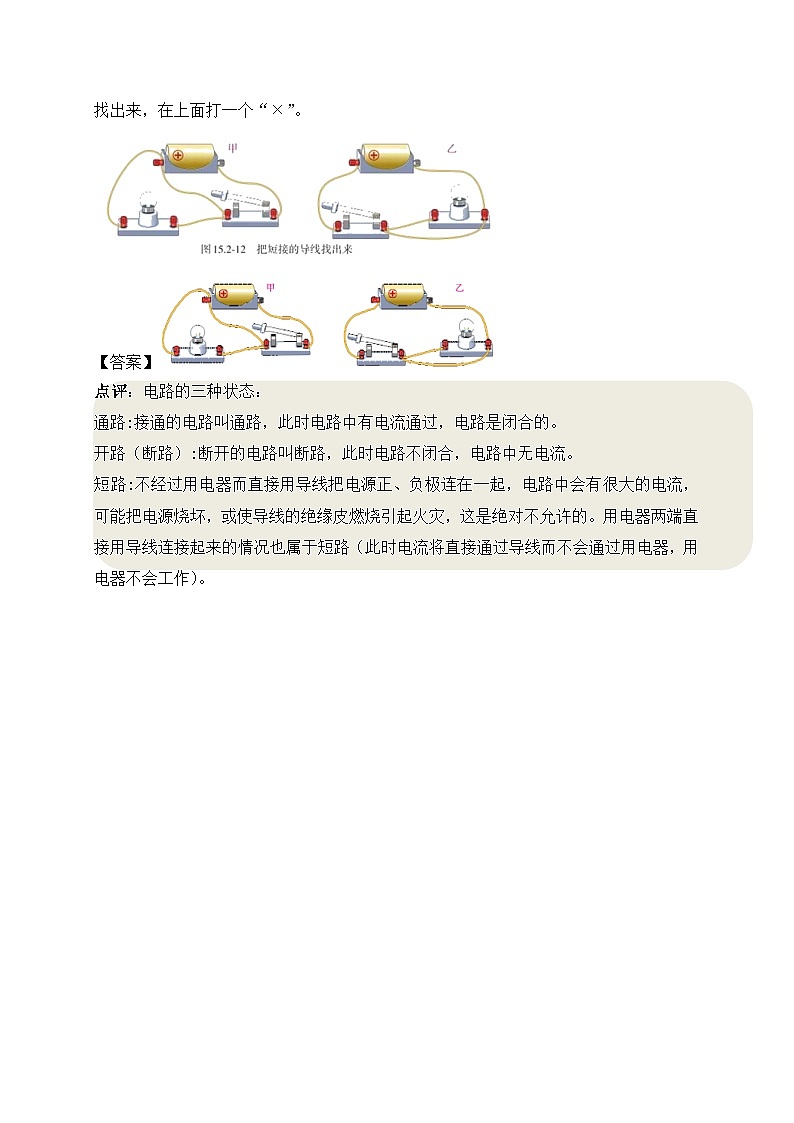

【习题5】图15.2-12甲、乙中，各有一根导线接错而使小灯泡被短接，请把这根导线找出来，在上面打一个“×”。
【答案】
点评：电路的三种状态：
通路:接通的电路叫通路，此时电路中有电流通过，电路是闭合的。
开路（断路）:断开的电路叫断路，此时电路不闭合，电路中无电流。
短路:不经过用电器而直接用导线把电源正、负极连在一起，电路中会有很大的电流，可能把电源烧坏，或使导线的绝缘皮燃烧引起火灾，这是绝对不允许的。用电器两端直接用导线连接起来的情况也属于短路（此时电流将直接通过导线而不会通过用电器，用电器不会工作）。
第二部分 课后习题变式练
A •基础过关练
1．如图所示，两个完全相同的验电器和，带正电，不带电。现用金属棒连接验电器和，则下列说法中正确的是
A．电荷从验电器流动到验电器
B．电荷从验电器流动到验电器
C．金属棒中的电流方向为从向
D．金属箔张角变小，因为它失去了正电荷
2．如图所示，两个相同的验电器和，带正电，不带电，用带有绝缘柄的金属棒把和连接起来，下列说法正确的是
A．正电荷从向定向移动B．正电荷从向定向移动
C．电子从向定向移动D．电子从向定向移动
3．将两节相同的干电池与两只小灯泡，按如图所示的四种方式连接，其中不能使两只小灯泡都发光的是
A．B．
C．D．
4．夏天是雷电高发季节，为避免高大建筑物遭受雷电的破坏，常在建筑物的顶端安装避雷针，并用粗金属线与大地相连。当一大片带负电的云接近建筑物时，云层中的负电荷通过避雷针经金属线导入大地，则此时金属线中的电流方向是
A．从大地流向云层B．从云层流向大地
C．无电流产生D．无法确定
5．如图所示的电路中，闭合开关和，则
A．灯泡亮，不亮B．灯泡亮，不亮
C．灯泡、都不亮D．灯泡、都亮
6．如图甲所示电路，闭合开关后，和都不亮；现用一根导线检查故障原因。如图乙所示，当用导线接在两端时，和仍然不亮；如图丙所示，当导线接在两端时，亮，不亮。则可能的原因是
A．短路B．短路C．断路D．断路
7．下列说法正确的是
A．电压能使自由电荷定向移动形成电流
B．导体中能够自由移动的电荷一定是负电荷
C．用毛皮摩擦过的橡胶棒带正电荷
D．若一轻小物体被带电体吸引，则该物体一定带电
8．当充电宝正在给手机电池充电时，该手机电池相当于电路中的
A．电源B．开关C．导线D．用电器
9．图甲所示的是中国科技馆“模拟避雷针”的实验展台。当参观者按下“有避雷针”按钮时，从高压发生器尖端涌出的白色闪电，会径直劈向建筑物模型顶部的避雷针，建筑物不会受到任何影响，图乙为上述情景的示意图。关于此过程，下列说法正确的是
A．图乙中闪电发生时，与避雷针和大地相连的金属线中的电流方向是从大地指向避雷针
B．云层放电时创造了电荷
C．高压发生器模拟云层放电时，云层得到了电子
D．制作避雷针的材料为绝缘体
10．两个相同的验电器和，带正电，不带电。如图所示，用带绝缘柄的金属棒把、连接起来，下列说法正确的是
A．带正电是因为创造了电荷
B．金属棒中有持续电流从流向
C．金属棒中自由电子从流向
D．金属棒中瞬间电流方向从流向
11．近几年，国产品牌手机快充技术发展迅速，手机充电功率远远领先国外同类型品牌。如图所示是一块手机用的锂电池，关于此电池下列说法正确的是
A．电池放电时，是将化学能转化为电能
B．给电池充电时，主要将电能转化为内能
C．电池放电时，电池相当于电路的用电器
D．给电池充电时，电池充当的角色是电源
12．用丝绸摩擦过的玻璃棒去接触不带电的验电器，的金属箔片张角变大，如图所示。再用棒去同时接触、验电器的金属球，发现的金属箔片张角变小，的金属箔片张角变大。则下列说法正确的是
A．验电器原理是异种电荷相互吸引
B．棒与其手柄均为导体
C．当棒接触两验电器的金属球时，产生的电流方向为到
D．丝绸摩擦玻璃棒的过程中，电子是由玻璃棒转移到丝绸
B •能力提升练
13．将灯泡和接入如图所示电路，闭合开关。下列说法正确的是
A．灯泡先亮，灯泡后亮
B．通过灯泡的电流方向是由向
C．用一根导线直接接在、两个接线柱上，灯泡不发光
D．不可以用导线直接连接、两个接线柱，会烧毁电源
14．如图所示电路，开关闭合后，两灯都不亮；用一根导线先后连接、两点和、两点，两灯仍不亮；仍用这根导线连接、两点，灯亮、不亮。则故障可能是
A．灯开路B．灯短路
C．灯开路D．开关的接线柱处断开
15．毛皮与橡胶棒摩擦后，会使橡胶棒带电，若再用毛皮去接触不带电的验电器金属球时，下列说法正确的是
A．摩擦后橡胶棒带负电，毛皮不会带电
B．毛皮的原子核束缚核外电子的本领比橡胶棒强
C．接触时，二者之间的瞬时电流方向是
D．验电器箔片张开是因为上带正电的质子转移到上
16．我国西晋学者张华在《博物志》中写到“今人梳头、脱着衣时，有随梳、解结有光者，亦有咤声”，脱衣时有光有声这其实是一种 现象；若人带负电荷，去接触不带电的金属的瞬间电流从 （选填“金属流向人体”或“人体流向金属” 。
17．科技馆内，小明看到小丽将手放在静电球上后头发便竖起来了，如图所示。小明判断此过程中有电荷定向移动到小丽的头发上，若静电球所带电荷为负电荷，则电流方向为 （选填“静电球到人体”或“人体到静电球” 。
18．如图，是某化工厂的一个静电消除器装置。工人入厂时，用手接触下装置，人体所带的静电就通过装置传向大地。若人体带有负电，是因为人体与其他物体摩擦时 （选填“得到”或“失去” 电子；当用手接触装置的金属球时， （选填“正”或“负” 电荷经装置流向大地，电流的方向是 （选填“自下而上”或“自上而下” 。
19．用毛皮摩擦过的橡胶棒由于 电子而带负电。如图所示，用这个橡胶棒接触验电器的金属球，接触的瞬间电流的方向是 （填“从橡胶棒到金属箔片”或“从金属箔片到橡胶棒” 。
20．与毛皮摩擦过的橡胶棒因得到电子而带 电，如图用带电的橡胶棒接触验电器的金属球，金属箔张开，此过程中电流的方向是 （选填“从橡胶棒到金属球”或“从金属球到橡胶棒” 。
21．如图所示电路，要组成串联电路需要闭合的开关是 ，开关 不能同时闭合，否则会造成短路。
22．如图所示是一种课间音乐定时播放装置的原理图，“播放器”是有电流通过时会播放音乐的装置。定时器开关应该安装在 导线上（选填“”或“” 。当该装置定时播放音乐时，定时器开关应处于 状态，此时通过指示灯的电流 （选填“大于”、“等于”或“小于” 通过播放器的电流。
23．如图所示为某定时炸弹的引爆电路工作原理图，当起爆器中有电流通过时就会引爆炸弹。请你结合所学知识帮助专家进行排爆分析：
（1）定时器（时钟）应该安装在导线上。在定时阶段，该导线是通路，因此起爆器是 （选填通路、开路、短路）。
（2）定时结束时，定时器（时钟）会把导线 （选填“接通”或“断开” 。此时电流 （填“能”或“不能” 通过起爆器，所以在定时结束的瞬间起爆器立即爆炸。
（3）综上可知，为使该定时爆炸装置停止工作，应立即剪断导线 （选填“”或“” 。
24．如图是李敏同学所连接的实物电路图，所出现的问题是 ，如果要组成串联电路，应去掉导线 ；如果要组成并联电路，请你在原图上进行改动，只许改动一根导线。
参考答案
第十五章 电流和电路
第2节 电流和电路
A ·基础过关练
1．【答案】
【解答】解：、由题知，带正电，不带电，用带有绝缘柄的金属棒把和连接起来，则上的一部分电子会通过金属棒转移到上，得到电子，与正电荷相互抵消一部分，带的正电荷会减少从而张角变小，而因为失去电子也带上了正电荷，的两金属箔带上同种电荷使金属箔张角变大，故错误，正确。
、负电荷从验电器流动到验电器，金属棒中的电流方向为从向，故错误；
、由上面分析知，金属箔张角变小，是验电器得到电子，而不是失去了正电荷，故错误。
故选：。
2．【答案】
【解答】解：物体摩擦时失去电子的物体带正电，得到电子带负电；由于缺少电子带正电，中原子核带的正电荷数等于核外电子带的负电荷数、不带电，用带有绝缘柄的金属棒把和连接起来，电子从向定向移动，故错误；正确。
故选：。
3．【答案】
【解答】解：
、两节干电池串联在一起组成电源，两个小灯泡的尾部和侧面都分别接入了电路，接法正确，两个小灯泡都会发光，且两图中两灯泡串联接入电路，而图中两灯泡并联接入电路，故不符合题意；
、左侧小灯泡的尾部和侧面接入了电路，则左侧灯泡能发光，而右侧的小灯泡只有侧面接入了电路，不能发光，故符合题意。
故选：。
4．【答案】
【解答】解：物理学规定正电荷定向移动的方向为电流方向，所以负电荷移动的方向与电流方向相反。由于云层中的负电荷通过避雷针经金属线导入大地，所以金属线中的电流方向是从大地流向云层；故选项正确，选项错误。
故选：。
5．【答案】
【解答】解：
由电路图可知，闭合开关和，电源的两极直接用导线连接起来了，造成电源短路，会损坏电源，两灯泡都不发光。
故选：。
6．【解答】解：由图可知：与是串联电路，在电路中任意一处断开，则灯泡都不能工作。
（1）用一根导线接在两点之间时，灯泡被短路，两个灯泡仍然均不亮，说明开路位置不在上；
（2）用导线接在两点之间时，灯泡被短路，不会发光，但发光，可以说明电路的故障可能是断路。
故选：。
7．【答案】
【解答】解：、电压是电路中形成电流的原因，电压能使自由电荷定向移动形成电流，故正确。
、导体中能够自由移动的电荷不一定是负电荷，金属导体中自由移动的是电子（负电荷），故错误。
、用毛皮摩擦过的橡胶棒带负电，故错误。
、若一轻小物体被带电体吸引，则该物体可能带异种电荷，也可能不带电，故错误。
故选：。
8．【答案】
【解答】解：充电宝给手机电池充电时，充电宝提供电能，相当于电路中的电源；手机电池消耗电能，所以此时手机电池相当于电路中的用电器。故正确。
故选：。
9．【答案】
【解答】解：、图乙中闪电发生时，电子从云层、避雷针到大地，形成的电流方向与自由电子定向移动的方向相反，与避雷针相连的金属线中的电流方向是从避雷针指向云层，故正确；
、云层放电时，是自由电子发生转移，并不是创造了电荷，故错误；
、高压发生器模拟云层放电时，云层失去了电子，带正电，故错误；
．制作避雷针的材料应该容易导电，为导体，故错误。
故选：。
10．【答案】
【解答】解：、带正电是因为失去了电子，故错误；
、、、用带绝缘柄的金属棒把、连接起来后，金属棒中自由电子的定向移动形成瞬间电流，且电子从移动到，所以电流方向由到，故、错误，正确。
故选：。
11．【答案】
【解答】解：、电池放电时将化学能转化为电能，提供给用电器，电池相当于电路的电源，故正确，错误；
、给电池充电时，电池消耗电能，将电能转化为化学能，电池相当于电路中的用电器，故错误。
故选：。
12．【答案】
【解答】解：．验电器是利用同种电荷相互排斥的原理工作的，故错误；
．棒是导体，手柄应为绝缘体，否则电荷会通过人体传出，故错误；
．丝绸摩擦过的玻璃棒带正电，该玻璃棒去接触验电器时，验电器也会带正电（接触带电）；
用棒去同时接触、验电器的金属球时，因验电器带了正电，验电器上自由电子向验电器转移；又因为负电荷定向移动的方向与电流方向相反，所以产生的电流方向为到，故错误。
．丝绸摩擦玻璃棒的过程中，玻璃棒失去电子而带正电，即电子是由玻璃棒转移到丝绸，故正确；
故选：。
B·能力提升练
13．【答案】
【解答】解：、闭合开关后，整个电路各处同时产生电路，所以两灯同时发光，故错误；
、电源的外部，电流通过外部电路，从电源的正极流向负极。图中电流从电源的正极出发，通过导线先流过开关，再流入灯泡的的接线柱，之后从接线柱流出，故错误；
、用一根导线直接接在、两个接线柱上，灯泡会被短路，则灯泡不发光，故错误；
、直接用导线接连接、两个接线柱，电源会被短路，则可能会烧毁电源，故正确。
故选：。
14．【答案】
【解答】解：开关闭合后，两灯泡都不发光，且故障只有一个，说明电路出现了断路故障，故错误；
将导线接在、两点时，两灯仍不亮，说明故障出现在到电源正极之间或到电源负极之间，即、间是正常的；
将导线接在、两点上，两灯还是不亮，说明故障出现在到电源正极之间或到电源负极之间，即、间也是正常的；
将导线接在、两点上时，发现灯亮而灯不亮，说明到电源正极之间以及都是完好的，所以故障出现在、之间，即可能是开关处断路，故正确，错误。
故选：。
15．【答案】
【解答】解：、摩擦起电的实质是电荷的转移，在摩擦起电中并没有创造电荷。用毛皮摩擦过的橡胶棒带负电，说明毛皮失去电子带正电荷，橡胶棒得到电子带负电荷，故错误。
、毛皮与橡胶棒摩擦过程中，毛皮失去电子带正电荷，说明毛皮的原子核束缚核外电子的本领比橡胶棒弱，才会失去电子带正电。
、毛皮与验电器接触时，因为毛皮已经带正电荷，只能是验电器的电子转移到毛皮上面，所以电子的瞬时移动方向是从到，而电流的方向与电子的移动方向相反，故瞬时电流方向是到。
、验电器的工作原理是：同种电荷相互排斥，所以验电器箔片张开是因为验电器上的电子转移到毛皮上，而让验电器带正电荷
故选：。
16．【答案】摩擦起电；金属流向人体。
【解答】解：“今人梳头、脱着衣时，有随梳、解结有光者，亦有咤声”，脱衣时有光有声这其实是一种摩擦起电现象；正电荷定向移动的方向规定为电流的方向，若人带负电荷，去接触不带电的金属的瞬间电流从金属流向人体。
故答案为：摩擦起电；金属流向人体。
17．【答案】人体到静电球
【解答】解：人体是导体，如果静电球带的是负电，带负电的电子由球到人，由于电流方向与电子定向移动方向相反，则触碰过程中电流方向为从人体到静电球。
故答案为：人体到静电球。
18．【答案】得到；负；自下而上。
【解答】解：若人体带有负电，是因为人体与其他物体摩擦时得到电子；
当用手接触装置的金属球时，负电荷经装置流向大地；
电流的方向与正电荷定向移动的方向相同，与负电荷定向移动的方向相反，所以电流的方向是自下而上。
故答案为：得到；负；自下而上。
19．【答案】得到；从金属箔片到橡胶棒。
【解答】解：用毛皮摩擦过的橡胶棒由于得到电子而带负电；规定正电荷定向移动的方向是电流的方向，如图所示，用这个橡胶棒接触验电器的金属球，接触的瞬间电流的方向是从金属箔片到橡胶棒。
故答案为：得到；从金属箔片到橡胶棒。
20．【答案】负；从金属球到橡胶棒。
【解答】解：由于电子带负电荷，因此与毛皮摩擦过的橡胶棒得到电子而带负电；
当用带电的橡胶棒接触验电器的金属球时，橡胶棒上多余的电子向金属球转移，即电子从橡胶棒到金属球移动，因为规定正电荷定向移动的方向为电流方向，因此此过程中电流的方向是从金属球到橡胶棒。
故答案为：负；从金属球到橡胶棒。
21．【答案】；和。
【解答】解：（1）若闭合开关时，则电流从电源正极出发后先后依次经过两盏灯泡，所以它们是串联的；
（3）同时闭合开关、时，导线直接连在了电源的两端，所以会造成短路。
故答案为：；和。
22．
【解答】解：由题意知，“播放器”是有电流通过时会播放音乐的装置，定时器开关应该安装在位置；
由题意知，闭合开关，当“定时开关”处于闭合状态时，播放器被短路，指示灯会亮，则播放器中没有电流通过，播放器不会播放音乐；
到达设定时间“定时开关”处于断开状态，播放器与指示灯串联，“播放器”有电流通过，“播放器”播放音乐，因串联电路中电流处处相同，故当“定时开关”处于断开状态时，通过指示灯的电流等于通过播放器的电流。
故答案为：；断开；等于。
23．
【解答】解：
（1）由题知，定时器（时钟）应安装在导线上。在定时阶段，该导线是通路，起爆噐与导线并联，因此起爆器是短路，电流不能通过起爆器。
（2）当定时结束时，定时器会把导线断开，此时电流能通过起爆器，因此在定时结束的瞬间起爆器立即爆炸。
（3）为使爆炸装置停止工作，应剪断干路上的导线，这样整个电路就会处于断路状态。
故答案为：（1）短路；（2）断开；能；（3）。
24．
【解答】解：从实物图可知：闭合开关，则电流直接沿导线回到电源的负极，故导致电源短路，所以，灯泡、不发光；
如果要组成串联电路，电流应依次经过、，应将连接端的导线去掉；
如果要组成并联电路，电流应分别流入灯泡、，所以应将连接端的导线改为连接，如图所示。
故答案为：闭合开关，导致电源短路，灯泡、不发光；；如上图所示。
