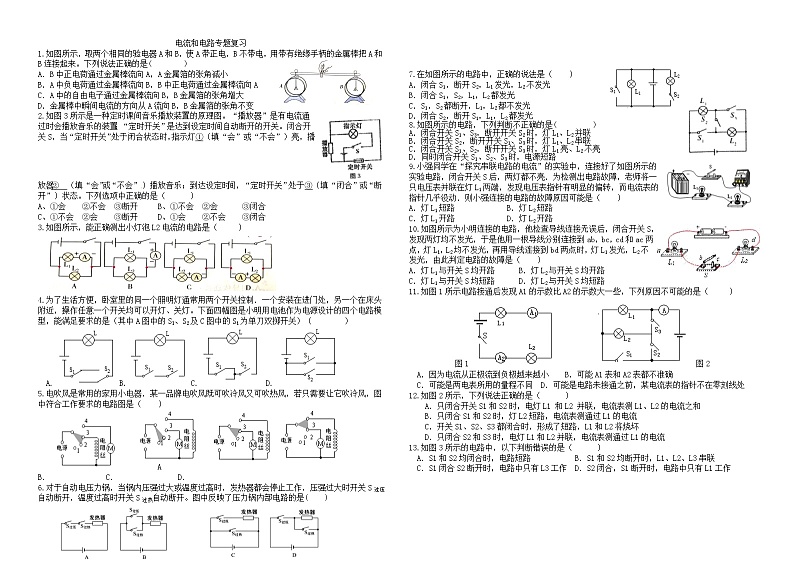

第十五章电流和电路专题练习 人教版物理九年级

这是一份第十五章电流和电路专题练习 人教版物理九年级，共3页。
A．B中正电荷通过金属棒流向A，A金属箔的张角减小
B．A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向A
C．A中的自由电子通过金属棒流向B，B金属箔的张角增大
D．金属棒中瞬间电流的方向从A流向B，B金属箔的张角不变
2.如图3所示是一种定时课间音乐播放装置的原理图。“播放器”是有电流通过时会播放音乐的装置；“定时开关”是达到设定时间自动断开的开关。闭合开关S，当“定时开关”处于闭合状态时，指示灯①（填“会”或“不会”）亮，播放器② （填“会”或“不会”）播放音乐；到达设定时间，“定时开关”处于③（填“闭合”或“断开”）状态。下列选项中正确的是（ ）
A、①会 ②不会 ③断开 B、①不会 ②会 ③闭合
C、①不会 ②会 ③断开 D、①会 ②不会 ③闭合
3.如图所示，能正确测出小灯泡L2电流的电路是（ ）
4.为了生活方便，卧室里的同一个照明灯通常用两个开关控制．一个安装在进门处，另一个在床头附近，操作任意一个开关均可以开灯、关灯。下面四幅图是小明用电池作为电源设计的四个电路模型，能满足要求的是（其中A图中的Sl、S2及C图中的S1为单刀双掷开关）（ ）
5.电吹风是常用的家用小电器．某一品牌电吹风既可吹冷风又可吹热风，若只需要让它吹冷风，图中符合工作要求的电路图是（ ）
A B． C． D．
6.对于自动电压力锅，当锅内压强过大或温度过高时，发热器都会停止工作，压强过大时开关S过压自动断开，温度过高时开关S过热自动断开。图中反映了压力锅内部电路的是( )
7.在如图所示的电路中，正确的说法是（ ）
A．闭合S1，断开S2，L1发光，L2不发光
B．闭合S1，S2，L1，L2都发光
C．S1，S2都断开，L1，L2都不发光
D．闭合S2，断开S1，L1，L2都发光
8.如图所示的电路，下列判断不正确的是( )
A．闭合开关S1、S3，断开开关S2时，灯L1、L2并联
B．闭合开关S2，断开开关S1、S3时，灯L1、L2串联
C．闭合开关S1、S2，断开开关S3时，灯L1亮、L2不亮
D．同时闭合开关S1、S2、S3时，电源短路
9.小强同学在“探究串联电路的电流”的实验中，连接好了如图所示的实验电路，闭合开关S后，两灯都不亮．为检测出电路故障，老师将一只电压表并联在灯L1两端，发现电压表指针有明显的偏转，而电流表的指针几乎没动．则小强连接的电路的故障原因可能是（ ）
A．灯L1短路 B．灯L2短路
C．灯L1开路 D．灯L2开路
10.如图所示为小明连接的电路，他检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一根导线分别连接到ab，bc，cd和ac两点，灯L1，L2均不发光，再用导线连接到bd两点时，灯L1发光，L2不发光，由此判定电路的故障是（ ）
A．灯L1与开关S均开路 B．灯L2与开关S均开路
C．灯L1与开关S均短路 D．灯L2与开关S均短路
11.如图1所示电路接通后发现A1的示数比A2的示数大一些，下列原因不可能的是（ ）
图1图2
A．因为电流从正极流到负极越来越小 B．可能A1表和A2表都不准确
C．可能是两电表所用的量程不同 D．可能是电路未接通之前，某电流表的指针不在零刻线处
12.如图2所示，下列说法正确的是（ ）
A．只闭合开关S1和S2时，电灯L1 和L2 并联，电流表测L1、L2的电流之和
B．只闭合S1和S2时，灯L2短路，电流表测通过L1的电流
C．开关S1、S2、S3都闭合时，形成了短路，L1和L2将烧坏
D．只闭合S2和S3时，电灯L1和L2并联，电流表测通过L1的电流
13.如图3所示的电路中，以下判断错误的是（ ）
A．S1和S2均闭合时，电路短路 B．S1和S2均断开时，L1、L2、L3串联
C．S1闭合S2断开时，电路中只有L3工作 D．S2闭合，S1断开时，电路中只有L1工作
图3图4
14.如图4，若开关闭合后，灯L1、L2均不亮，小华同学用电流表检查电路故障，当她将电流表接在L1两端时，两灯都不亮，将导线连接在灯L2两端时，L1亮而L2不亮．由此可以判断（ ）
A．L1短路 B．灯L2短路 C．灯L1断路 D．灯L2断路
15.用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压相等，由此判断两盏电灯的连接方式是：( )
A．一定是串联; B．一定是并联; C．串联、并联都有可能; D．无法判断.
16.如图所示电路，电源电压不变，闭合开关S，两灯均发光．一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是( )
A．灯L1断路 B．灯L2断路
C．灯L1短路 D．灯L2短路
17.如图2所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表指针则有明显偏转．经检查除小灯泡外，其余器材的连接良好，造成这种情况的原因可能是（ ）
A．灯泡L2短路 B．灯泡L2断路
C．灯泡L1断路 D．两个灯泡都断路
18.在图4所示电路中，闭合开关S后，在滑片P向右滑动过程中，各电表示数变化正确的是（ ）
A．A1、A3示数不变，A2、V示数变小
B．A1、V示数不变，A2、A3示数变大
C．A1、A2、V示数不变，A3示数变小
D．A2、V示数不变，A1示数变小，A3示数变大
19.如图所示是一种声光报警器电路，各元件均能正常工作。下列现象描述正确的是( )
A．只闭合S2时，铃响灯不亮
B．只闭合S1时，灯亮铃不响
C．同时闭合S1、S2，铃响灯不亮
D．同时闭合S1、S2，灯亮铃不响
20．如图5-9所示的电路中，用电流表测量电路的电流，以下说法中正确的是（ ）
A．电流表测的是L1的电流 B．电流表测的是L2的电流
C．电流表与电灯并联了 D．电流表测的是干路中的电流

21．如图5-10所示电路中，三个电流表A1、A2、A3的示数分别为I1、I2、I3，它们的大小关系是（ ）
A．I1=I2=I3 B．I1>I2=I3 C．I1>I2>I3 D．I1>I3>I2
22．在一个电源两端接有两个不同的灯泡，用电流表测得通过这两个灯泡的电流相等，则这两个灯泡的连接方式（ ）
A．一定是串联 B．一定是并联 C．串联、并联都可能 D．无法确定
23.如图5-11所示电路，电流表的量程较大，闭合开关时，发现电流表指针几乎没有偏转。某同学拿一根导线去查找电路故障，他将导线并接在bc、cd、ed两端时，电流表指针没有发生偏转；将导线并接在ab两端时，发现电流表指针发生了偏转，由此可知电路故障可能是（ ）
A．e点断路 B．L1断路 C．电流表短路 D．L2断路
24．如图5-12所示，开关由闭合到断开，电流表A1、A2的示数I1、I2的变化（ ）
A．I1变小，I2变大 B．I1不变，I2变大
C．I1变大，I2变小 D．I1不变，I2变小
25．如图6所示电路，若电流表A1示数为0．5A，A2示数为0．9A，则通过Ll的电流为 A，通过L2的电流为 A。
26．如图7甲所示的电路图，L1和L2是________连接的。开关闭合时，两个电流表的示数分别如图乙和图丙，判断A2表的读数是_________；流过灯L2的电流大小是_________。
27、如图3所示，要使两灯串联应闭合开关 ，闭合开关S1和S3，两灯 联；为了避免电源短路，不能闭合开关 。
28、在“用电流表测电流”的实验中，某同学接成下图（a）所示的电路；当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图（b）所示，则灯L2的电流为 A，灯L1的电流为 A。
S2
S1
S3
L2
L1
图3
（a）
（b）
29、如图1所示，有三个相同的灯泡连接在电路中，
①要使灯泡L2和L3串联，应闭合开关________，
断开开关________。
②要使灯泡L1和L2并联，应闭合开关________，
断开开关________。
