初中物理人教版九年级全册第1节 家庭电路学案

这是一份初中物理人教版九年级全册第1节 家庭电路学案，共4页。学案主要包含了课内训练与达标检测，学习反思等内容，欢迎下载使用。
主备人： 审核人：
学习目标
1.知道家庭电路的组成部分及各部分的作用。
2.知道试电笔的主要构造及正确使用。
教学重、难点
重点：家庭电路的组成部分及各部分的作用
难点：家庭电路的接线

学习内容
任务一：（5min）
自学导学微视频
任务二：（15min）
探究1:家庭电路的组成
家庭电路由________ 、________、________ 、________、_______、________ 组成，连接顺序________ （选填“能”或“不能”）颠倒。
（1）电能表测量 ________（选填“部分”或“所有”）用电器消耗的电能。
（2）总开关控制家中_______（选填“部分”或“所有”）用电器的工作情况。
（3）我国家庭电路电压是 ________ 。
探究2：火线和零线
1.进户的两条输电线，一条叫做 ________ ，俗称 ________；另一条叫做________ 。
2.用________ 判断火线和零线。
3.试电笔的正确使用：

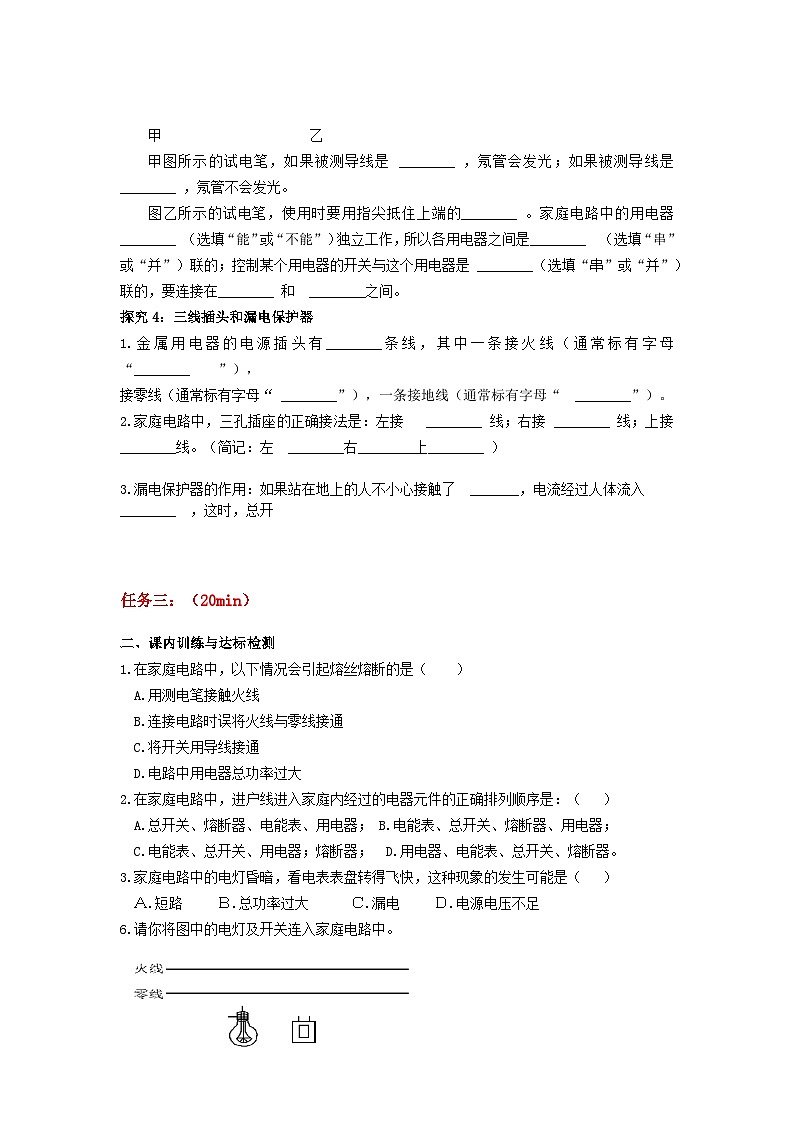

甲 乙
甲图所示的试电笔，如果被测导线是 ________ ，氖管会发光；如果被测导线是________ ，氖管不会发光。
图乙所示的试电笔，使用时要用指尖抵住上端的________ 。家庭电路中的用电器________ （选填“能”或“不能”）独立工作，所以各用电器之间是________ （选填“串”或“并”）联的；控制某个用电器的开关与这个用电器是 ________（选填“串”或“并”）联的，要连接在________ 和 ________之间。
探究4：三线插头和漏电保护器
1.金属用电器的电源插头有________条线，其中一条接火线（通常标有字母“________ ”），
接零线（通常标有字母“ ________”），一条接地线（通常标有字母“ ________”）。
2.家庭电路中，三孔插座的正确接法是：左接 ________ 线；右接 ________ 线；上接________线。（简记：左 ________右________上________ ）
3.漏电保护器的作用：如果站在地上的人不小心接触了 _______，电流经过人体流入________ ，这时，总开
任务三：（20min）
二、课内训练与达标检测
1.在家庭电路中，以下情况会引起熔丝熔断的是（ ）
A.用测电笔接触火线
B.连接电路时误将火线与零线接通
C.将开关用导线接通
D.电路中用电器总功率过大
2.在家庭电路中，进户线进入家庭内经过的电器元件的正确排列顺序是：（ ）
A.总开关、熔断器、电能表、用电器； B.电能表、总开关、熔断器、用电器；
C.电能表、总开关、用电器；熔断器； D.用电器、电能表、总开关、熔断器。
3.家庭电路中的电灯昏暗，看电表表盘转得飞快，这种现象的发生可能是（ ）
Ａ.短路 Ｂ.总功率过大 Ｃ.漏电 Ｄ.电源电压不足
6.请你将图中的电灯及开关连入家庭电路中。
7.在图中空白处填上电灯和开关的符号，并把三孔插座连入电路。



三、学习反思（2分钟）
同学们，通过你的自主学习，你还有哪些疑惑，请把它填在下面的表格中


疑惑点
疑惑内容
