初中物理人教版九年级全册第2节 家庭电路电流过大的原因练习
展开
这是一份初中物理人教版九年级全册第2节 家庭电路电流过大的原因练习，共7页。试卷主要包含了单选题，填空题，实验题等内容，欢迎下载使用。

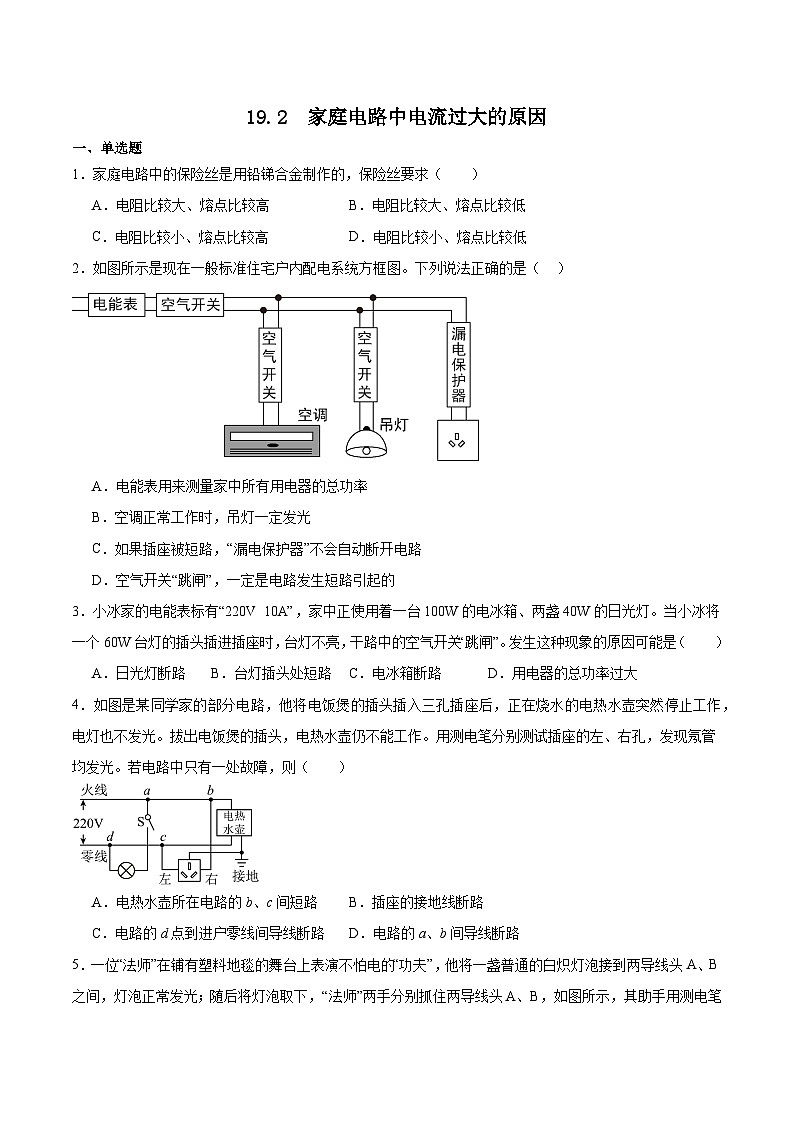

1．家庭电路中的保险丝是用铅锑合金制作的，保险丝要求（ ）
A．电阻比较大、熔点比较高B．电阻比较大、熔点比较低
C．电阻比较小、熔点比较高D．电阻比较小、熔点比较低
2．如图所示是现在一般标准住宅户内配电系统方框图。下列说法正确的是（ ）
A．电能表用来测量家中所有用电器的总功率
B．空调正常工作时，吊灯一定发光
C．如果插座被短路，“漏电保护器”不会自动断开电路
D．空气开关“跳闸”，一定是电路发生短路引起的
3．小冰家的电能表标有“220V 10A”，家中正使用着一台100W的电冰箱、两盏40W的日光灯。当小冰将一个60W台灯的插头插进插座时，台灯不亮，干路中的空气开关“跳闸”。发生这种现象的原因可能是（ ）
A．日光灯断路B．台灯插头处短路C．电冰箱断路D．用电器的总功率过大
4．如图是某同学家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，电灯也不发光。拔出电饭煲的插头，电热水壶仍不能工作。用测电笔分别测试插座的左、右孔，发现氖管均发光。若电路中只有一处故障，则（ ）
A．电热水壶所在电路的b、c间短路B．插座的接地线断路
C．电路的d点到进户零线间导线断路D．电路的a、b间导线断路

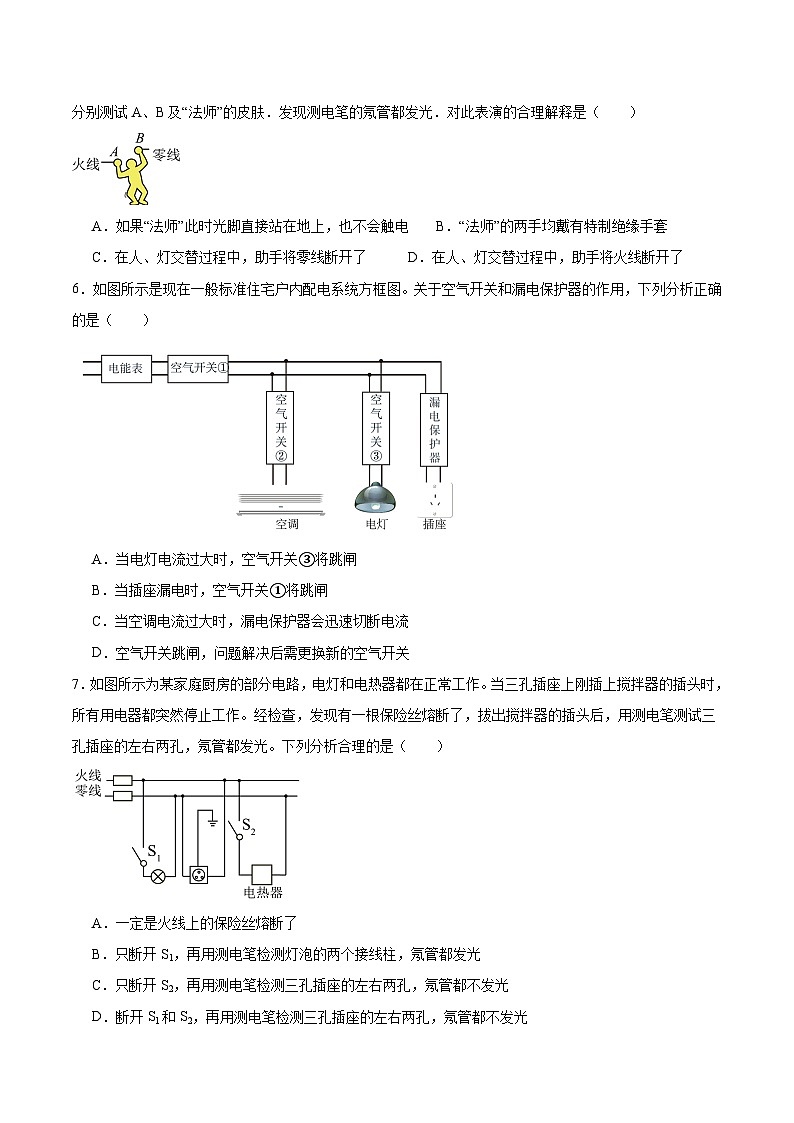

5．一位“法师”在铺有塑料地毯的舞台上表演不怕电的“功夫”，他将一盏普通的白炽灯泡接到两导线头A、B之间，灯泡正常发光；随后将灯泡取下，“法师”两手分别抓住两导线头A、B，如图所示，其助手用测电笔分别测试A、B及“法师”的皮肤．发现测电笔的氖管都发光．对此表演的合理解释是（ ）
A．如果“法师”此时光脚直接站在地上，也不会触电 B．“法师”的两手均戴有特制绝缘手套
C．在人、灯交替过程中，助手将零线断开了 D．在人、灯交替过程中，助手将火线断开了
6．如图所示是现在一般标准住宅户内配电系统方框图。关于空气开关和漏电保护器的作用，下列分析正确的是（ ）
A．当电灯电流过大时，空气开关③将跳闸
B．当插座漏电时，空气开关①将跳闸
C．当空调电流过大时，漏电保护器会迅速切断电流
D．空气开关跳闸，问题解决后需更换新的空气开关
7．如图所示为某家庭厨房的部分电路，电灯和电热器都在正常工作。当三孔插座上刚插上搅拌器的插头时，所有用电器都突然停止工作。经检查，发现有一根保险丝熔断了，拔出搅拌器的插头后，用测电笔测试三孔插座的左右两孔，氖管都发光。下列分析合理的是（ ）
A．一定是火线上的保险丝熔断了
B．只断开S1，再用测电笔检测灯泡的两个接线柱，氖管都发光
C．只断开S2，再用测电笔检测三孔插座的左右两孔，氖管都不发光
D．断开S1和S2，再用测电笔检测三孔插座的左右两孔，氖管都不发光

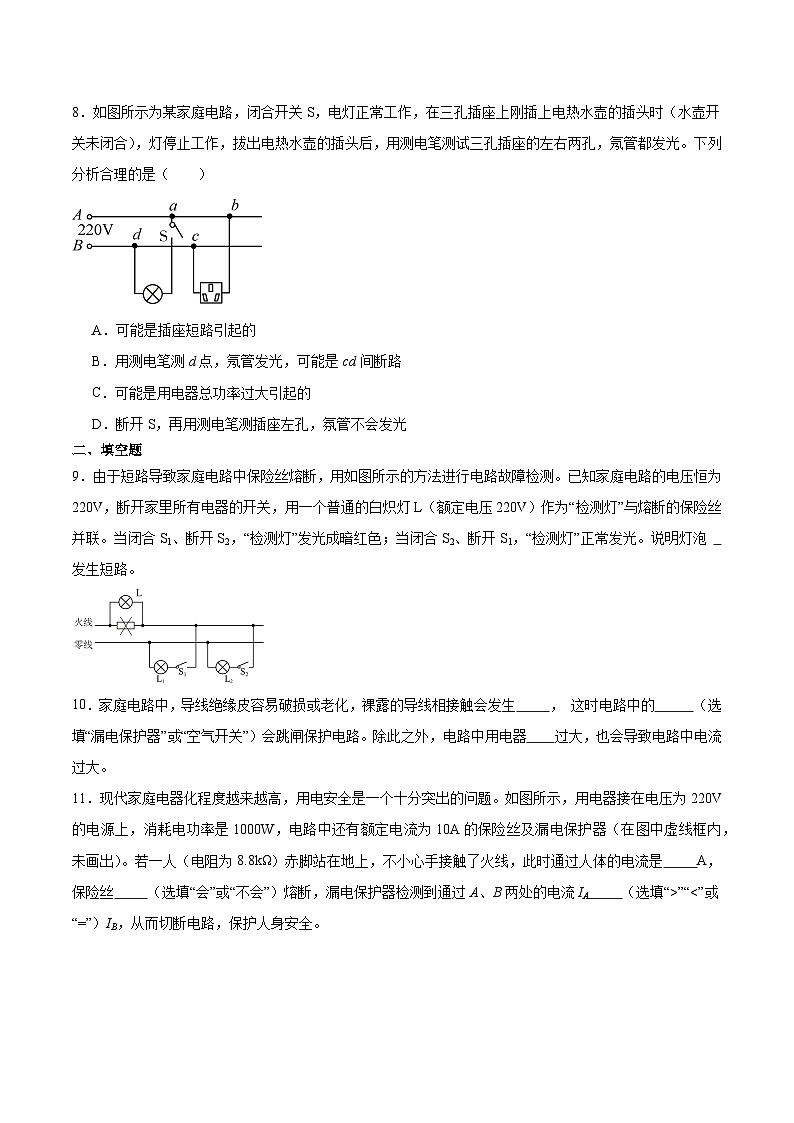

8．如图所示为某家庭电路，闭合开关S，电灯正常工作，在三孔插座上刚插上电热水壶的插头时（水壶开关未闭合），灯停止工作，拔出电热水壶的插头后，用测电笔测试三孔插座的左右两孔，氖管都发光。下列分析合理的是（ ）
A．可能是插座短路引起的
B．用测电笔测d点，氖管发光，可能是cd间断路
C．可能是用电器总功率过大引起的
D．断开S，再用测电笔测插座左孔，氛管不会发光
二、填空题
9．由于短路导致家庭电路中保险丝熔断，用如图所示的方法进行电路故障检测。已知家庭电路的电压恒为220V，断开家里所有电器的开关，用一个普通的白炽灯L（额定电压220V）作为“检测灯”与熔断的保险丝并联。当闭合S1、断开S2，“检测灯”发光成暗红色；当闭合S2、断开S1，“检测灯”正常发光。说明灯泡 发生短路。
10．家庭电路中，导线绝缘皮容易破损或老化，裸露的导线相接触会发生 ， 这时电路中的 （选填“漏电保护器”或“空气开关”）会跳闸保护电路。除此之外，电路中用电器 过大，也会导致电路中电流过大。
11．现代家庭电器化程度越来越高，用电安全是一个十分突出的问题。如图所示，用电器接在电压为220V的电源上，消耗电功率是1000W，电路中还有额定电流为10A的保险丝及漏电保护器（在图中虚线框内，未画出）。若一人（电阻为8.8kΩ）赤脚站在地上，不小心手接触了火线，此时通过人体的电流是 A，保险丝 （选填“会”或“不会”）熔断，漏电保护器检测到通过A、B两处的电流IA （选填“>”“<”或“=”）IB，从而切断电路，保护人身安全。
12．图示电能表能接入用电器的最大总功率为 W；小明发现家中多个用电器正常工作时，指示灯在1min内闪烁90次，这段时间内电路消耗的电能为 kW·h；他再将额定功率为1000W的电水壶接入该电路，发现额定电流为30A的熔丝熔断了，这是因为电路发生了 故障。
13．在家庭电路中，为了防止干路电流过大带来的隐患，应该在干路安装 （选填“漏电保护器”或“空气开关”）；在如图所示的电路中，闭合开关后，发现灯不亮，用试电笔测试图中的a、b、c、d四点，只有a点不发光，可能发生的故障是
三、实验题
14．为了直观的认识短路的危害，某实验小组设计了如下实验。
器材：低压电源（直流6V）、开关、额定电流为1A的保险丝、额定电压为6V的灯泡、导线、电流表（演示电流表，0~5A档）。
（1）在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路；
（2）当S闭合时，灯泡 （填“发光”或“不发光”）；
（3）断开S，在BD间接一粗铜丝，当闭合S的瞬间，你将会观察到 。
A．电流表指针迅速摆动较大的幅度，保险丝熔断
B．电流表的指针无示数，保险丝不会熔断
C．电流表读数稳定不变，灯泡正常发光
D．电流表读数稳定不变，灯泡不发光
15．李建光师傅是个经验非常丰富的电工，熟练掌握了各种判断家庭电路故障的方法：
（1）检验灯法
如图所示，取下保险丝，在该处接一个额定电压为220V的检验灯泡L0，分别闭合各个开关即可知道故障。
①闭合S、S1，L0正常发光，则说明 ；
②闭合S、S2，L0不亮，则说明 ；
③闭合S、S3，L0、L3发光都较暗，则说明 ；
（2）测电笔法
如图1所示，电灯和取暖器正常工作，在三孔插座上接入一个电饭锅后，取暖器突然停止工作，拔下电饭锅后，电灯正常发光。李师傅判断应该是发生了断路，于是用测电笔去判断故障位置。
①如图2所示，测电笔使用正确的是 （选填“A或B”）。
②用测电笔检测三孔插座左右两孔都发光，则故障是图1中 间断路。（选填“AB、AC、CD或BD”）
③当李师傅把图1中电灯和取暖器的开关都断开后，再用测电笔去测三孔插座，此时测 孔会发光。（选填“左或右”）
（3）保护元件法
李师傅还能根据家庭电路中的不同保护元件的响应情况来判断故障。汪老师家的漏电保护器跳闸了，李师傅马上判断出是电路中发生了 。（选填“短路、断路或漏电”）
参考答案
1．B
2．C
3．B
4．C
5．C
6．A
7．B
8．D
9．L2
10． 短路 空气开关 功率
11． 0.025 不会 >
12． 6600 0.03 短路
13． 空气开关 ab之间断路
14． 发光 A
15． L1短路 L2断路 电路连接正常 B CD 右 漏电
1．家庭电路中的保险丝是用铅锑合金制作的，保险丝要求（ ）
A．电阻比较大、熔点比较高B．电阻比较大、熔点比较低
C．电阻比较小、熔点比较高D．电阻比较小、熔点比较低
2．如图所示是现在一般标准住宅户内配电系统方框图。下列说法正确的是（ ）
A．电能表用来测量家中所有用电器的总功率
B．空调正常工作时，吊灯一定发光
C．如果插座被短路，“漏电保护器”不会自动断开电路
D．空气开关“跳闸”，一定是电路发生短路引起的
3．小冰家的电能表标有“220V 10A”，家中正使用着一台100W的电冰箱、两盏40W的日光灯。当小冰将一个60W台灯的插头插进插座时，台灯不亮，干路中的空气开关“跳闸”。发生这种现象的原因可能是（ ）
A．日光灯断路B．台灯插头处短路C．电冰箱断路D．用电器的总功率过大
4．如图是某同学家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，电灯也不发光。拔出电饭煲的插头，电热水壶仍不能工作。用测电笔分别测试插座的左、右孔，发现氖管均发光。若电路中只有一处故障，则（ ）
A．电热水壶所在电路的b、c间短路B．插座的接地线断路
C．电路的d点到进户零线间导线断路D．电路的a、b间导线断路
5．一位“法师”在铺有塑料地毯的舞台上表演不怕电的“功夫”，他将一盏普通的白炽灯泡接到两导线头A、B之间，灯泡正常发光；随后将灯泡取下，“法师”两手分别抓住两导线头A、B，如图所示，其助手用测电笔分别测试A、B及“法师”的皮肤．发现测电笔的氖管都发光．对此表演的合理解释是（ ）
A．如果“法师”此时光脚直接站在地上，也不会触电 B．“法师”的两手均戴有特制绝缘手套
C．在人、灯交替过程中，助手将零线断开了 D．在人、灯交替过程中，助手将火线断开了
6．如图所示是现在一般标准住宅户内配电系统方框图。关于空气开关和漏电保护器的作用，下列分析正确的是（ ）
A．当电灯电流过大时，空气开关③将跳闸
B．当插座漏电时，空气开关①将跳闸
C．当空调电流过大时，漏电保护器会迅速切断电流
D．空气开关跳闸，问题解决后需更换新的空气开关
7．如图所示为某家庭厨房的部分电路，电灯和电热器都在正常工作。当三孔插座上刚插上搅拌器的插头时，所有用电器都突然停止工作。经检查，发现有一根保险丝熔断了，拔出搅拌器的插头后，用测电笔测试三孔插座的左右两孔，氖管都发光。下列分析合理的是（ ）
A．一定是火线上的保险丝熔断了
B．只断开S1，再用测电笔检测灯泡的两个接线柱，氖管都发光
C．只断开S2，再用测电笔检测三孔插座的左右两孔，氖管都不发光
D．断开S1和S2，再用测电笔检测三孔插座的左右两孔，氖管都不发光
8．如图所示为某家庭电路，闭合开关S，电灯正常工作，在三孔插座上刚插上电热水壶的插头时（水壶开关未闭合），灯停止工作，拔出电热水壶的插头后，用测电笔测试三孔插座的左右两孔，氖管都发光。下列分析合理的是（ ）
A．可能是插座短路引起的
B．用测电笔测d点，氖管发光，可能是cd间断路
C．可能是用电器总功率过大引起的
D．断开S，再用测电笔测插座左孔，氛管不会发光
二、填空题
9．由于短路导致家庭电路中保险丝熔断，用如图所示的方法进行电路故障检测。已知家庭电路的电压恒为220V，断开家里所有电器的开关，用一个普通的白炽灯L（额定电压220V）作为“检测灯”与熔断的保险丝并联。当闭合S1、断开S2，“检测灯”发光成暗红色；当闭合S2、断开S1，“检测灯”正常发光。说明灯泡 发生短路。
10．家庭电路中，导线绝缘皮容易破损或老化，裸露的导线相接触会发生 ， 这时电路中的 （选填“漏电保护器”或“空气开关”）会跳闸保护电路。除此之外，电路中用电器 过大，也会导致电路中电流过大。
11．现代家庭电器化程度越来越高，用电安全是一个十分突出的问题。如图所示，用电器接在电压为220V的电源上，消耗电功率是1000W，电路中还有额定电流为10A的保险丝及漏电保护器（在图中虚线框内，未画出）。若一人（电阻为8.8kΩ）赤脚站在地上，不小心手接触了火线，此时通过人体的电流是 A，保险丝 （选填“会”或“不会”）熔断，漏电保护器检测到通过A、B两处的电流IA （选填“>”“<”或“=”）IB，从而切断电路，保护人身安全。
12．图示电能表能接入用电器的最大总功率为 W；小明发现家中多个用电器正常工作时，指示灯在1min内闪烁90次，这段时间内电路消耗的电能为 kW·h；他再将额定功率为1000W的电水壶接入该电路，发现额定电流为30A的熔丝熔断了，这是因为电路发生了 故障。
13．在家庭电路中，为了防止干路电流过大带来的隐患，应该在干路安装 （选填“漏电保护器”或“空气开关”）；在如图所示的电路中，闭合开关后，发现灯不亮，用试电笔测试图中的a、b、c、d四点，只有a点不发光，可能发生的故障是
三、实验题
14．为了直观的认识短路的危害，某实验小组设计了如下实验。
器材：低压电源（直流6V）、开关、额定电流为1A的保险丝、额定电压为6V的灯泡、导线、电流表（演示电流表，0~5A档）。
（1）在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路；
（2）当S闭合时，灯泡 （填“发光”或“不发光”）；
（3）断开S，在BD间接一粗铜丝，当闭合S的瞬间，你将会观察到 。
A．电流表指针迅速摆动较大的幅度，保险丝熔断
B．电流表的指针无示数，保险丝不会熔断
C．电流表读数稳定不变，灯泡正常发光
D．电流表读数稳定不变，灯泡不发光
15．李建光师傅是个经验非常丰富的电工，熟练掌握了各种判断家庭电路故障的方法：
（1）检验灯法
如图所示，取下保险丝，在该处接一个额定电压为220V的检验灯泡L0，分别闭合各个开关即可知道故障。
①闭合S、S1，L0正常发光，则说明 ；
②闭合S、S2，L0不亮，则说明 ；
③闭合S、S3，L0、L3发光都较暗，则说明 ；
（2）测电笔法
如图1所示，电灯和取暖器正常工作，在三孔插座上接入一个电饭锅后，取暖器突然停止工作，拔下电饭锅后，电灯正常发光。李师傅判断应该是发生了断路，于是用测电笔去判断故障位置。
①如图2所示，测电笔使用正确的是 （选填“A或B”）。
②用测电笔检测三孔插座左右两孔都发光，则故障是图1中 间断路。（选填“AB、AC、CD或BD”）
③当李师傅把图1中电灯和取暖器的开关都断开后，再用测电笔去测三孔插座，此时测 孔会发光。（选填“左或右”）
（3）保护元件法
李师傅还能根据家庭电路中的不同保护元件的响应情况来判断故障。汪老师家的漏电保护器跳闸了，李师傅马上判断出是电路中发生了 。（选填“短路、断路或漏电”）
参考答案
1．B
2．C
3．B
4．C
5．C
6．A
7．B
8．D
9．L2
10． 短路 空气开关 功率
11． 0.025 不会 >
12． 6600 0.03 短路
13． 空气开关 ab之间断路
14． 发光 A
15． L1短路 L2断路 电路连接正常 B CD 右 漏电
