第十六章《电压 电阻》章末过关练习 人教版九年级物理全一册

这是一份第十六章《电压 电阻》章末过关练习 人教版九年级物理全一册，共6页。

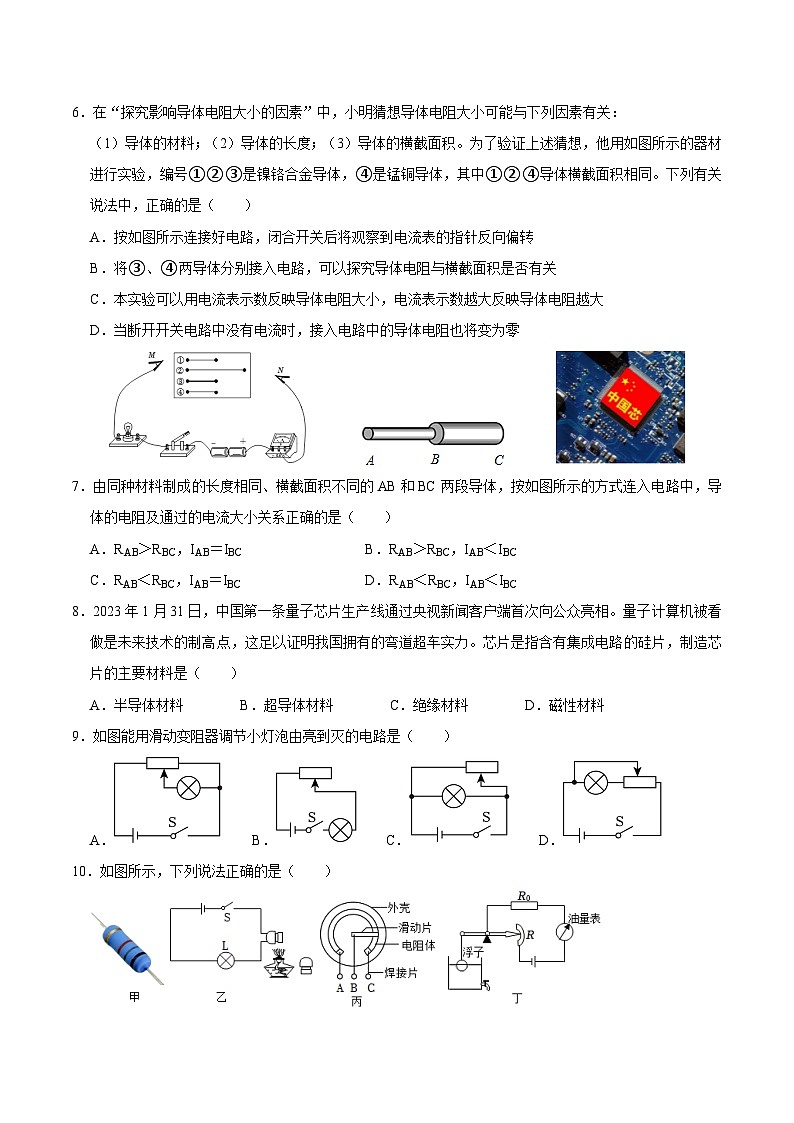

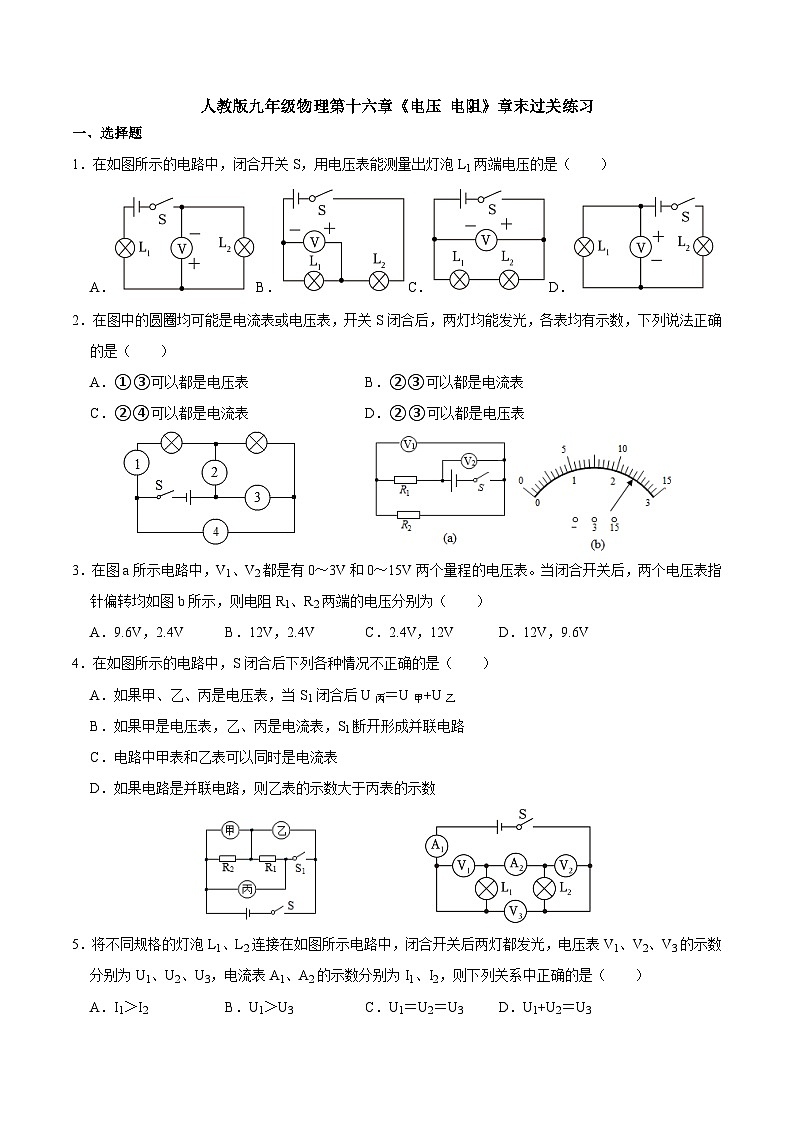

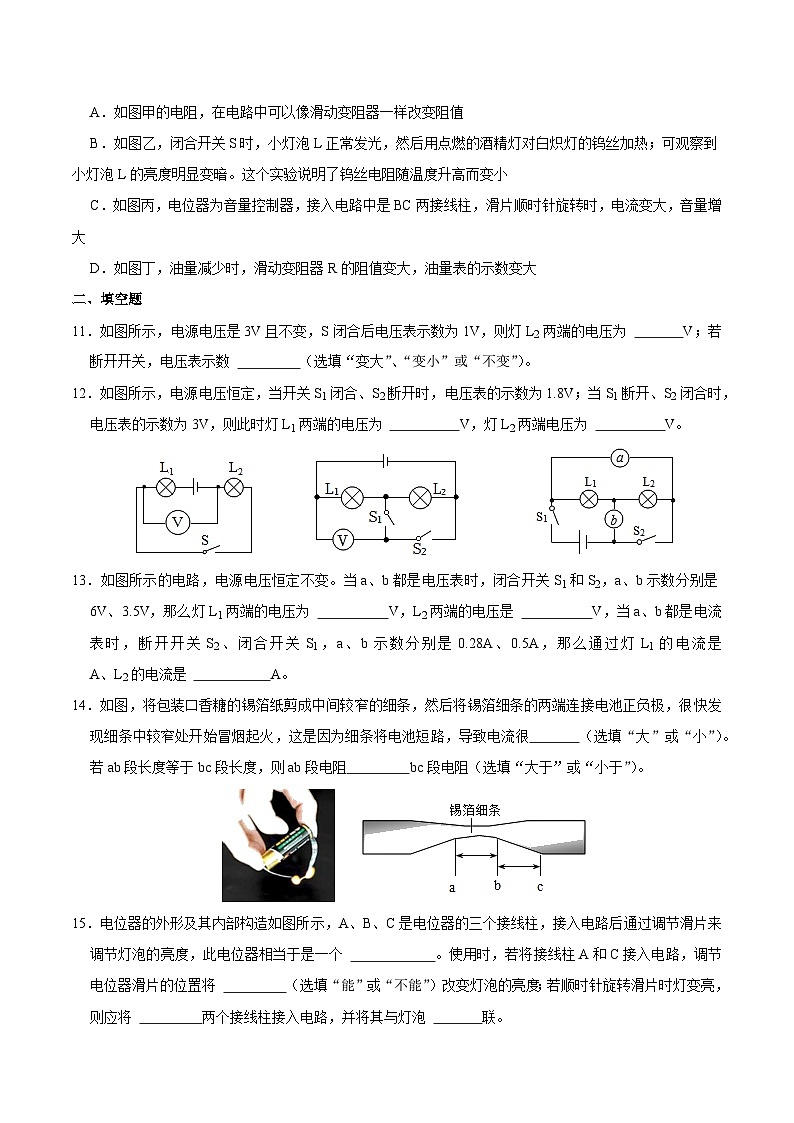

人教版九年级物理第十六章《电压 电阻》章末过关练习一、选择题1．在如图所示的电路中，闭合开关S，用电压表能测量出灯泡L1两端电压的是（　　）A．B． C．D．2．在图中的圆圈均可能是电流表或电压表，开关S闭合后，两灯均能发光，各表均有示数，下列说法正确的是（　　）A．①③可以都是电压表 B．②③可以都是电流表 C．②④可以都是电流表 D．②③可以都是电压表 3．在图a所示电路中，V1、V2都是有0～3V和0～15V两个量程的电压表。当闭合开关后，两个电压表指针偏转均如图b所示，则电阻R1、R2两端的电压分别为（　　）A．9.6V，2.4V B．12V，2.4V C．2.4V，12V D．12V，9.6V4．在如图所示的电路中，S闭合后下列各种情况不正确的是（　　）A．如果甲、乙、丙是电压表，当S1闭合后U丙＝U甲+U乙 B．如果甲是电压表，乙、丙是电流表，S1断开形成并联电路 C．电路中甲表和乙表可以同时是电流表 D．如果电路是并联电路，则乙表的示数大于丙表的示数 5．将不同规格的灯泡L1、L2连接在如图所示电路中，闭合开关后两灯都发光，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2，则下列关系中正确的是（　　）A．I1＞I2 B．U1＞U3 C．U1＝U2＝U3 D．U1+U2＝U36．在“探究影响导体电阻大小的因素”中，小明猜想导体电阻大小可能与下列因素有关：（1）导体的材料；（2）导体的长度；（3）导体的横截面积。为了验证上述猜想，他用如图所示的器材进行实验，编号①②③是镍铬合金导体，④是锰铜导体，其中①②④导体横截面积相同。下列有关说法中，正确的是（　　）A．按如图所示连接好电路，闭合开关后将观察到电流表的指针反向偏转 B．将③、④两导体分别接入电路，可以探究导体电阻与横截面积是否有关 C．本实验可以用电流表示数反映导体电阻大小，电流表示数越大反映导体电阻越大 D．当断开开关电路中没有电流时，接入电路中的导体电阻也将变为零 7．由同种材料制成的长度相同、横截面积不同的AB和BC两段导体，按如图所示的方式连入电路中，导体的电阻及通过的电流大小关系正确的是（　　）A．RAB＞RBC，IAB＝IBC B．RAB＞RBC，IAB＜IBC C．RAB＜RBC，IAB＝IBC D．RAB＜RBC，IAB＜IBC8．2023年1月31日，中国第一条量子芯片生产线通过央视新闻客户端首次向公众亮相。量子计算机被看做是未来技术的制高点，这足以证明我国拥有的弯道超车实力。芯片是指含有集成电路的硅片，制造芯片的主要材料是（　　）A．半导体材料 B．超导体材料 C．绝缘材料 D．磁性材料9．如图能用滑动变阻器调节小灯泡由亮到灭的电路是（　　）A． B． C． D．10．如图所示，下列说法正确的是（　　）A．如图甲的电阻，在电路中可以像滑动变阻器一样改变阻值 B．如图乙，闭合开关S时，小灯泡L正常发光，然后用点燃的酒精灯对白炽灯的钨丝加热；可观察到小灯泡L的亮度明显变暗。这个实验说明了钨丝电阻随温度升高而变小 C．如图丙，电位器为音量控制器，接入电路中是BC两接线柱，滑片顺时针旋转时，电流变大，音量增大 D．如图丁，油量减少时，滑动变阻器R的阻值变大，油量表的示数变大二、填空题11．如图所示，电源电压是3V且不变，S闭合后电压表示数为1V，则灯L2两端的电压为 　 　V；若断开开关，电压表示数 　 　（选填“变大”、“变小”或“不变”）。12．如图所示，电源电压恒定，当开关S1闭合、S2断开时，电压表的示数为1.8V；当S1断开、S2闭合时，电压表的示数为3V，则此时灯L1两端的电压为 　 　V，灯L2两端电压为 　 　V。 13．如图所示的电路，电源电压恒定不变。当a、b都是电压表时，闭合开关S1和S2，a、b示数分别是6V、3.5V，那么灯L1两端的电压为 　 　V，L2两端的电压是 　 　V，当a、b都是电流表时，断开开关S2、闭合开关S1，a、b示数分别是0.28A、0.5A，那么通过灯L1的电流是 　 　A、L2的电流是 　 　A。14．如图，将包装口香糖的锡箔纸剪成中间较窄的细条，然后将锡箔细条的两端连接电池正负极，很快发现细条中较窄处开始冒烟起火，这是因为细条将电池短路，导致电流很　 　（选填“大”或“小”）。若ab段长度等于bc段长度，则ab段电阻　 　bc段电阻（选填“大于”或“小于”）。15．电位器的外形及其内部构造如图所示，A、B、C是电位器的三个接线柱，接入电路后通过调节滑片来调节灯泡的亮度，此电位器相当于是一个 　 　。使用时，若将接线柱A和C接入电路，调节电位器滑片的位置将 　 　（选填“能”或“不能”）改变灯泡的亮度；若顺时针旋转滑片时灯变亮，则应将 　 　两个接线柱接入电路，并将其与灯泡 　 　联。 16．如图甲所示的电路中，滑动变阻器连入电路的电阻丝是 　 　段（选填“aP”“Pb”或“ab”）；如图乙所示的电路中，滑动变阻器滑片向右移，灯亮度 　 　（选填“变亮”“变暗”或“不变”）。三、作图题17．如图甲所示，试在甲、乙两个〇内填入“电压表”或“电流表”的符号，使两灯组成并联电路。18．如图所示，根据实物图在虚线框内画出与之对应的电路图。四、实验探究题19．小明选用两节新电池，两个小灯泡，一个电压表来探究串联电路电压的特点。（1）若要测量灯泡L1两端的电压，请在图甲中补充完整小明的实验电路图；（2）若小明连接最后一根导线时，小灯泡亮了，可能的原因是：　 　；实验中应选择规格 　 　（填“相同”或“不同”）的小灯泡；（3）连接电路前，小明发现电压表指针如图乙所示，接下来他要对电压表进行的操作是 　 　；（4）在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是 　 　（假设故障只发生在L1和L2）；（5）小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压。她能否测出L2两端电压？　 　，理由是：　 　。（6）用电压表分别测出A与B、B与C、A与C两点间的电压为UAB、UBC、UAC得到的数据，记录在下表中，分析实验数据，你可得到串联电路的电压特点是 　 　；（用式子表示） （7）小明接下来换用其他规格的小灯泡又进行了几次实验，这样做的主要目的是 　 　。20．小明、小芳和小亮在做“探究影响导体电阻大小的因素”实验时，做出了如下猜想。猜想一：导体电阻与长度有关。猜想二：导体电阻与横截面积有关。猜想三：导体电阻与材料有关。实验室提供了4根电阻丝，其规格、材料如下表所示：（1）如图所示电路，闭合开关后，在M、N之间分别接上不同导体，通过观察相关现象来比较导体电阻的大小，小明、小芳和小亮对图中的电路设计提出了自己的观点。小明：电流表是多余的，观察灯泡的亮度就可以判断导体电阻的大小。小芳：灯泡是多余的，根据电流表示数的变化就可以判断导体电阻的大小。小亮：灯泡和电流表需同时使用，缺一不可。你赞同 　 　（选填“小明”“小芳”或“小亮”）的观点。（2）为了验证猜想二，可依次把M、N跟 　 　的两端相连，闭合开关，记下电流表的示数，分析比较这两根电阻丝电阻的大小；为了验证猜想三，可依次把M、N跟 　 　的两端相连，闭合开关，记下电流表的示数，分析比较这两根电阻丝电阻的大小。（3）依次把M、N跟电阻丝A、B的两端连接，闭合开关，电流表的示数不同，分析比较A、B两根电阻丝电阻的大小，可探究电阻跟 　 　的关系，其结论是 　 　。（4）小丽在探究同样的课题时，手边只有一根电阻丝，那么，她利用这根电阻丝和上述电路，不能够完成猜想 　 　的实验验证。（5）本实验中用到了控制变量法，请另外写出一种运用此方法的实验：　 　。试验次数UAB/VUBC/VUAC/V10.82.23.021.02.03.031.21.83.0导体代号材料长度/cm横截面积/mm2A锰铜1.00.2B锰铜2.00.2C锰铜1.00.4D镍铬合金1.00.2
