初中物理人教版九年级全册第2节 欧姆定律学案设计

这是一份初中物理人教版九年级全册第2节 欧姆定律学案设计，共4页。

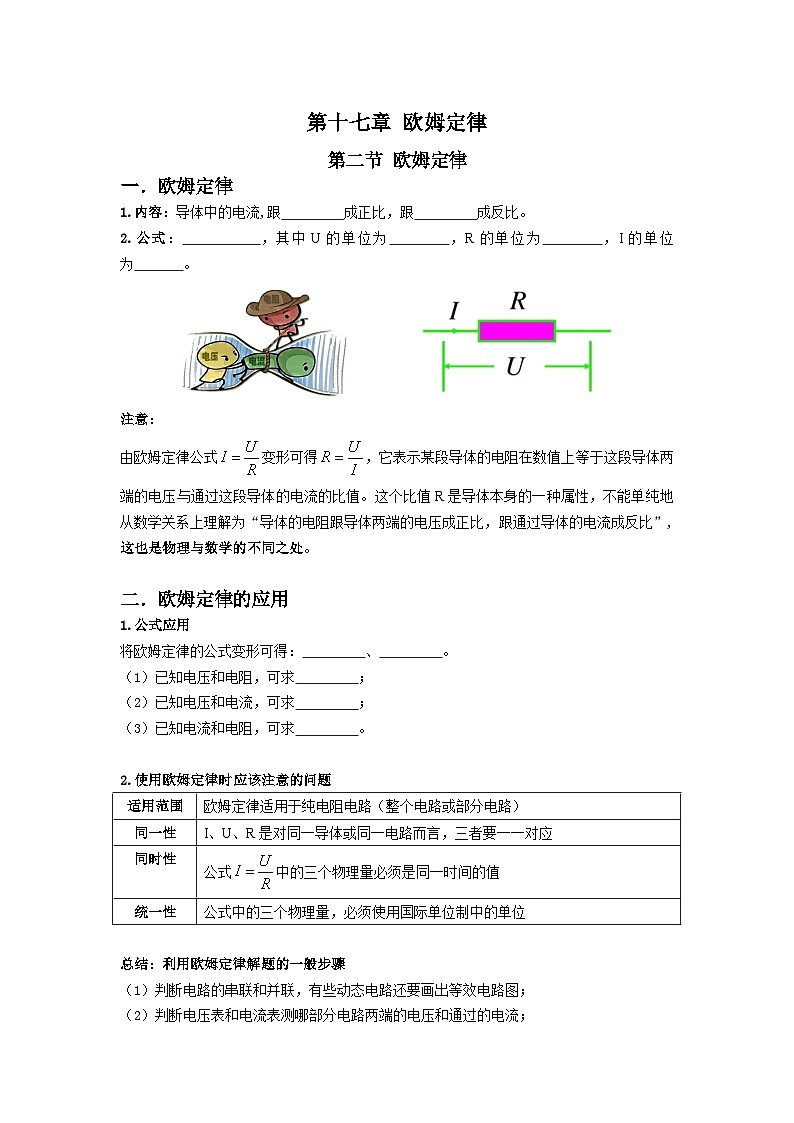

一．欧姆定律
1.内容：导体中的电流,跟 成正比，跟 成反比。
2.公式： ，其中U的单位为 ，R的单位为 ，I的单位为 。

注意：
由欧姆定律公式变形可得，它表示某段导体的电阻在数值上等于这段导体两端的电压与通过这段导体的电流的比值。这个比值R是导体本身的一种属性，不能单纯地从数学关系上理解为“导体的电阻跟导体两端的电压成正比，跟通过导体的电流成反比”,这也是物理与数学的不同之处。
二．欧姆定律的应用
1.公式应用
将欧姆定律的公式变形可得： 、 。
（1）已知电压和电阻，可求 ；
（2）已知电压和电流，可求 ；
（3）已知电流和电阻，可求 。
2.使用欧姆定律时应该注意的问题
总结：利用欧姆定律解题的一般步骤
（1）判断电路的串联和并联，有些动态电路还要画出等效电路图；
（2）判断电压表和电流表测哪部分电路两端的电压和通过的电流；
（3）选用对应的电压、电流和电阻数值结合欧姆定律公式及其变形式解题。

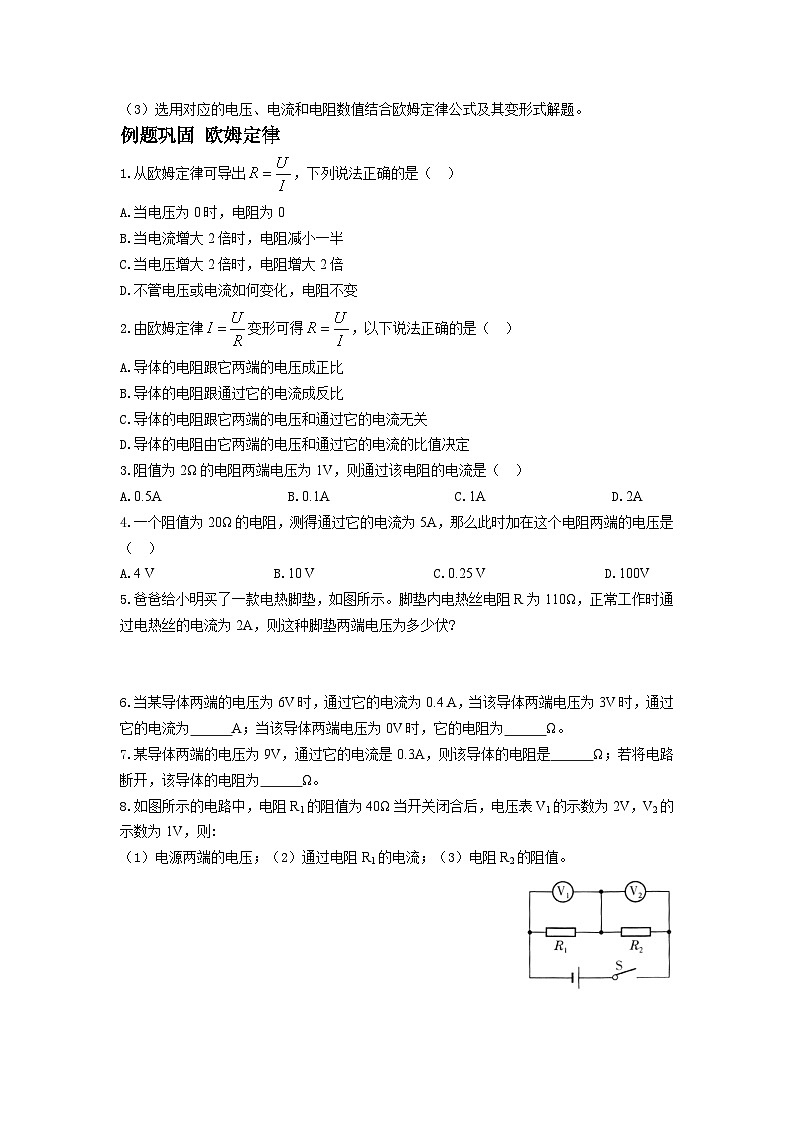

例题巩固 欧姆定律
1.从欧姆定律可导出，下列说法正确的是（ ）
A.当电压为0时，电阻为0
B.当电流增大2倍时，电阻减小一半
C.当电压增大2倍时，电阻增大2倍
D.不管电压或电流如何变化，电阻不变
2.由欧姆定律变形可得，以下说法正确的是（ ）
A.导体的电阻跟它两端的电压成正比
B.导体的电阻跟通过它的电流成反比
C.导体的电阻跟它两端的电压和通过它的电流无关
D.导体的电阻由它两端的电压和通过它的电流的比值决定
3.阻值为2Ω的电阻两端电压为1V，则通过该电阻的电流是（ ）
C.1A D.2A
4.一个阻值为20Ω的电阻，测得通过它的电流为5A，那么此时加在这个电阻两端的电压是（ ）
A.4 V B.10 V V D.100V
5.爸爸给小明买了一款电热脚垫，如图所示。脚垫内电热丝电阻R为110Ω，正常工作时通过电热丝的电流为2A，则这种脚垫两端电压为多少伏?
6.当某导体两端的电压为6V时，通过它的电流为0.4 A，当该导体两端电压为3V时，通过它的电流为 A；当该导体两端电压为0V时，它的电阻为 Ω。
7.某导体两端的电压为9V，通过它的电流是0.3A，则该导体的电阻是 Ω；若将电路断开，该导体的电阻为 Ω。
8.如图所示的电路中，电阻R1的阻值为40Ω当开关闭合后，电压表V1的示数为2V，V2的示数为1V，则:
（1）电源两端的电压；（2）通过电阻R1的电流；（3）电阻R2的阻值。
9.如图所示，电源电压恒为6V，R1为10 Ω，闭合开关后，电流表的示数为0.4 A，则:
（1）通过R1的电流为多少? （2）R2的阻值为多少? （3）干路电流为多少?
10.如图所示，电源电压为9V，标有“4.8V 0.2A”字样的小灯泡正常发光，试求定值电阻R的阻值。
11.有一定值电阻R与一小灯泡L，通过它们的电流I与它们两端的电压U的规律如图所示，现将R和L并联接在电压为4V的电源两端，此时干路中的电流是 A。
12.如图所示的电路中，电压表示数为2V，灯L1的电阻是2Ω，灯L2的电阻是4Ω，求电路中的电流。
小明同学的计算过程如下：
小明的计算过程是否正确?如果错误,请把正确的计算过程写下来。
13.如图所示，电源电压为6V保持不变，R1=10 Ω。求:
（1）当开关S闭合时，电流表示数是多少?
（2）当开关S断开时，电流表示数为0.2A，则电路的总电阻是多少?
14.如图所示的电路，电源电压保持不变，电阻R1、R2分别为20Ω 和30Ω，只闭合开关S1时，电流表的示数为0.3 A。求:
（1）电源电压。
（2）S1、S2均闭合时，电流表的示数。
适用范围
欧姆定律适用于纯电阻电路（整个电路或部分电路）
同一性
I、U、R是对同一导体或同一电路而言，三者要一一对应
同时性
公式中的三个物理量必须是同一时间的值
统一性
公式中的三个物理量，必须使用国际单位制中的单位
