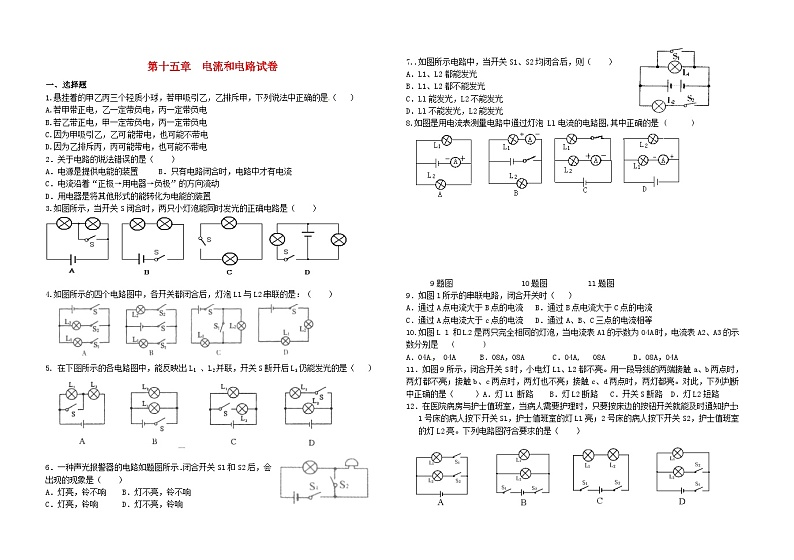

第十五章《电流和电路》单元测试卷 人教版物理九年级上学期
展开
这是一份第十五章《电流和电路》单元测试卷 人教版物理九年级上学期，共2页。
第十五章 电流和电路试卷一、选择题1.悬挂着的甲乙丙三个轻质小球，若甲吸引乙，乙排斥甲，下列说法中正确的是（ ）A.若甲带正电，乙一定带负电，丙一定带负电 B.若乙带正电，甲一定带负电，丙一定带负电 C.因为甲吸引乙，乙可能带电，也可能不带电 D.因为乙排斥丙，丙可能带电，也可能不带电2．关于电路的说法错误的是（ ）A．电源是提供电能的装置 B．只有电路闭合时，电路中才有电流C．电流沿着“正极→用电器→负极”的方向流动D．用电器是将其他形式的能转化为电能的装置3.如图所示，当开关S闭合时，两只小灯泡能同时发光的正确电路是（ ）4.如图所示的四个电路图中，各开关都闭合后，灯泡L1与L2串联的是：（ ）5. 在下图所示的各电路图中，能反映出Ll 、L2并联，开关S断开后L1仍能发光的是（ ）6．一种声光报警器的电路如题图所示．闭合开关S1和S2后，会出现的现象是（ ）A．灯亮，铃不响 B．灯不亮，铃不响C．灯亮，铃响 D．灯不亮，铃响 7..如图所示电路中，当开关S1、S2均闭合后，则（ ）A．L1、L2都能发光 B．L1、L2都不能发光C．Ll能发光，L2不能发光 D．Ll不能发光，L2能发光8.如图是用电流表测量电路中通过灯泡 Ll电流的电路图,其中正确的是 ( ) 9题图 10题图 11题图9．如图1所示的串联电路，闭合开关时（ ）A．通过A点电流大于B点的电流 B．通过B点电流大于C点的电流C．通过A点电流大于c点的电流 D．通过A、B、C三点的电流相等10.如图L l 和L2是两只完全相同的灯泡，当电流表Al的示数为04A时，电流表A2、A3的示数分别是 ( )A．04A， 04A B．08A，08A C．04A, 08A D．08A，04A11．如图9所示，闭合开关S时，小电灯L1、L2都不亮。用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮。对此，下列判断中正确的是（ ）A．灯L1 断路 B．灯L2断路 C．开关S断路 D．灯L2短路12．在医院病房与护士值班室，当病人需要护理时，只要按床边的按钮开关就能及时通知护士：1号床的病人按下开关S1，护士值班室的灯L1亮；2号床的病人按下开关S2，护士值班室的灯L2亮。下列电路图符合要求的是（ ）13．小轿车上都装有一个用来提醒司机是否关好车门的指示灯．四个车门中只要有一个门没关好(相当于一个开关断开)，该指示灯就会发光。下图所示的模似电路图符合要求的是（ ）14．图4所示的电路中，闭合开关，电流表测量的是（ ）A．通过灯Ll的电流 B．通过灯L2的电流C．通过灯L1和灯L2的电流之和 D．电源供给电路的总电流15.下列说法中正确的是（ ）A．电路两端只要有电压，就一定有电流B．某电路中只要有电流通过，电路中一定有电源C．有电源必定有电压，有了电压必定有电流D．电流的存在使得电路中出现电压，从而形成电源16.如图所示，小灯泡能发光，下列说法正确的是（ ） A．a、b都是电流表 B．a、b都是电压表C．a是电流表，b是电压表 D．a是电压表，b是电流表17.在图所示的四个电路中，当闭合开关S后，小灯泡L1、L2都能正常发光，其中电压表可直接测出L1两端电压的电路图是（多选题）（ ） 18. 如图所示，要使灯L1和灯L2并联在电路中，应闭合的开关是 ；要使灯L1和灯L2串联在电路中，应闭合的开关是 。开关 不能同时闭合，否则会发生短路。二、填空题19.家用电吹风的电路如图所示，其中电热丝通电后会发热，电动机通电后会送风，当选择开关接通_________和_________时，电吹风不工作；当选择开关接通_________和_________时，电吹风吹冷风；当选择开关接通_________和_________时，电吹风吹热风。20.如左下图所示，要使L1和L2组成并联电路的做法是：将________断开，将________闭合。当_________闭合时，电路会发生短路，损坏电源。21．某反恐小组的拆弹专家下在拆除恐怖分子设置在飞机上的定时爆炸装置．如图所示，为使爆炸装置停止工作，应剪断线 ．（填“a”或“b”）拆除前起爆器上 电流通过，拆除后起爆器上 电流通过．（填“有”或“没有”）22．使用电流表测量时，将电流表和被测的用电器 联；让电流从 接线柱流进去；从 接线柱流出来；在不知道被测电流大小的情况下，可用 法，看看指针的偏转是否在最大测量值之内， 如图11甲所示电路中，当开关S闭合后，两个电流表的指针偏转分别如图11乙所示，则通过L1的电流是 A，通过L2的电流是 A。 23.小明根据图15 -4所示的甲、乙两电路图探究"串联电路和并联电路的电流关系"时，闭合开关后，得到: (1)图15-4甲中α处电流0.18 A，b处电流0.18 A，则C处的电流为 (2)图15-4乙中α处电流0.22 A，b处电流0.22 A，则C处的电流为 24.如图15 -5所示的电路，当开关S闭合时，电流表A2测 电流（选填“L1”或“L2”，若电流表A1的示数为0.8 A，电流表A2的示数为0.5 A，则流过L1的电流为 。 25.如图15 -6所示，想让电灯L1和L2组成并联连接，应闭合的开关是 ，此时电流表所测的是流过 (选填"L1"、"L2"或者"L1和L2")的电流。 26.试判断下列各种情况中小灯泡L1和L2的连接情况: (1)流过L1的电流全部流经L2； (2)拿掉灯L1，灯L2仍发光； (3)开关同时控制L1、L2 ； (4)开关S断开时，灯L1发光，L2不亮；
第十五章 电流和电路试卷一、选择题1.悬挂着的甲乙丙三个轻质小球，若甲吸引乙，乙排斥甲，下列说法中正确的是（ ）A.若甲带正电，乙一定带负电，丙一定带负电 B.若乙带正电，甲一定带负电，丙一定带负电 C.因为甲吸引乙，乙可能带电，也可能不带电 D.因为乙排斥丙，丙可能带电，也可能不带电2．关于电路的说法错误的是（ ）A．电源是提供电能的装置 B．只有电路闭合时，电路中才有电流C．电流沿着“正极→用电器→负极”的方向流动D．用电器是将其他形式的能转化为电能的装置3.如图所示，当开关S闭合时，两只小灯泡能同时发光的正确电路是（ ）4.如图所示的四个电路图中，各开关都闭合后，灯泡L1与L2串联的是：（ ）5. 在下图所示的各电路图中，能反映出Ll 、L2并联，开关S断开后L1仍能发光的是（ ）6．一种声光报警器的电路如题图所示．闭合开关S1和S2后，会出现的现象是（ ）A．灯亮，铃不响 B．灯不亮，铃不响C．灯亮，铃响 D．灯不亮，铃响 7..如图所示电路中，当开关S1、S2均闭合后，则（ ）A．L1、L2都能发光 B．L1、L2都不能发光C．Ll能发光，L2不能发光 D．Ll不能发光，L2能发光8.如图是用电流表测量电路中通过灯泡 Ll电流的电路图,其中正确的是 ( ) 9题图 10题图 11题图9．如图1所示的串联电路，闭合开关时（ ）A．通过A点电流大于B点的电流 B．通过B点电流大于C点的电流C．通过A点电流大于c点的电流 D．通过A、B、C三点的电流相等10.如图L l 和L2是两只完全相同的灯泡，当电流表Al的示数为04A时，电流表A2、A3的示数分别是 ( )A．04A， 04A B．08A，08A C．04A, 08A D．08A，04A11．如图9所示，闭合开关S时，小电灯L1、L2都不亮。用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮。对此，下列判断中正确的是（ ）A．灯L1 断路 B．灯L2断路 C．开关S断路 D．灯L2短路12．在医院病房与护士值班室，当病人需要护理时，只要按床边的按钮开关就能及时通知护士：1号床的病人按下开关S1，护士值班室的灯L1亮；2号床的病人按下开关S2，护士值班室的灯L2亮。下列电路图符合要求的是（ ）13．小轿车上都装有一个用来提醒司机是否关好车门的指示灯．四个车门中只要有一个门没关好(相当于一个开关断开)，该指示灯就会发光。下图所示的模似电路图符合要求的是（ ）14．图4所示的电路中，闭合开关，电流表测量的是（ ）A．通过灯Ll的电流 B．通过灯L2的电流C．通过灯L1和灯L2的电流之和 D．电源供给电路的总电流15.下列说法中正确的是（ ）A．电路两端只要有电压，就一定有电流B．某电路中只要有电流通过，电路中一定有电源C．有电源必定有电压，有了电压必定有电流D．电流的存在使得电路中出现电压，从而形成电源16.如图所示，小灯泡能发光，下列说法正确的是（ ） A．a、b都是电流表 B．a、b都是电压表C．a是电流表，b是电压表 D．a是电压表，b是电流表17.在图所示的四个电路中，当闭合开关S后，小灯泡L1、L2都能正常发光，其中电压表可直接测出L1两端电压的电路图是（多选题）（ ） 18. 如图所示，要使灯L1和灯L2并联在电路中，应闭合的开关是 ；要使灯L1和灯L2串联在电路中，应闭合的开关是 。开关 不能同时闭合，否则会发生短路。二、填空题19.家用电吹风的电路如图所示，其中电热丝通电后会发热，电动机通电后会送风，当选择开关接通_________和_________时，电吹风不工作；当选择开关接通_________和_________时，电吹风吹冷风；当选择开关接通_________和_________时，电吹风吹热风。20.如左下图所示，要使L1和L2组成并联电路的做法是：将________断开，将________闭合。当_________闭合时，电路会发生短路，损坏电源。21．某反恐小组的拆弹专家下在拆除恐怖分子设置在飞机上的定时爆炸装置．如图所示，为使爆炸装置停止工作，应剪断线 ．（填“a”或“b”）拆除前起爆器上 电流通过，拆除后起爆器上 电流通过．（填“有”或“没有”）22．使用电流表测量时，将电流表和被测的用电器 联；让电流从 接线柱流进去；从 接线柱流出来；在不知道被测电流大小的情况下，可用 法，看看指针的偏转是否在最大测量值之内， 如图11甲所示电路中，当开关S闭合后，两个电流表的指针偏转分别如图11乙所示，则通过L1的电流是 A，通过L2的电流是 A。 23.小明根据图15 -4所示的甲、乙两电路图探究"串联电路和并联电路的电流关系"时，闭合开关后，得到: (1)图15-4甲中α处电流0.18 A，b处电流0.18 A，则C处的电流为 (2)图15-4乙中α处电流0.22 A，b处电流0.22 A，则C处的电流为 24.如图15 -5所示的电路，当开关S闭合时，电流表A2测 电流（选填“L1”或“L2”，若电流表A1的示数为0.8 A，电流表A2的示数为0.5 A，则流过L1的电流为 。 25.如图15 -6所示，想让电灯L1和L2组成并联连接，应闭合的开关是 ，此时电流表所测的是流过 (选填"L1"、"L2"或者"L1和L2")的电流。 26.试判断下列各种情况中小灯泡L1和L2的连接情况: (1)流过L1的电流全部流经L2； (2)拿掉灯L1，灯L2仍发光； (3)开关同时控制L1、L2 ； (4)开关S断开时，灯L1发光，L2不亮；
