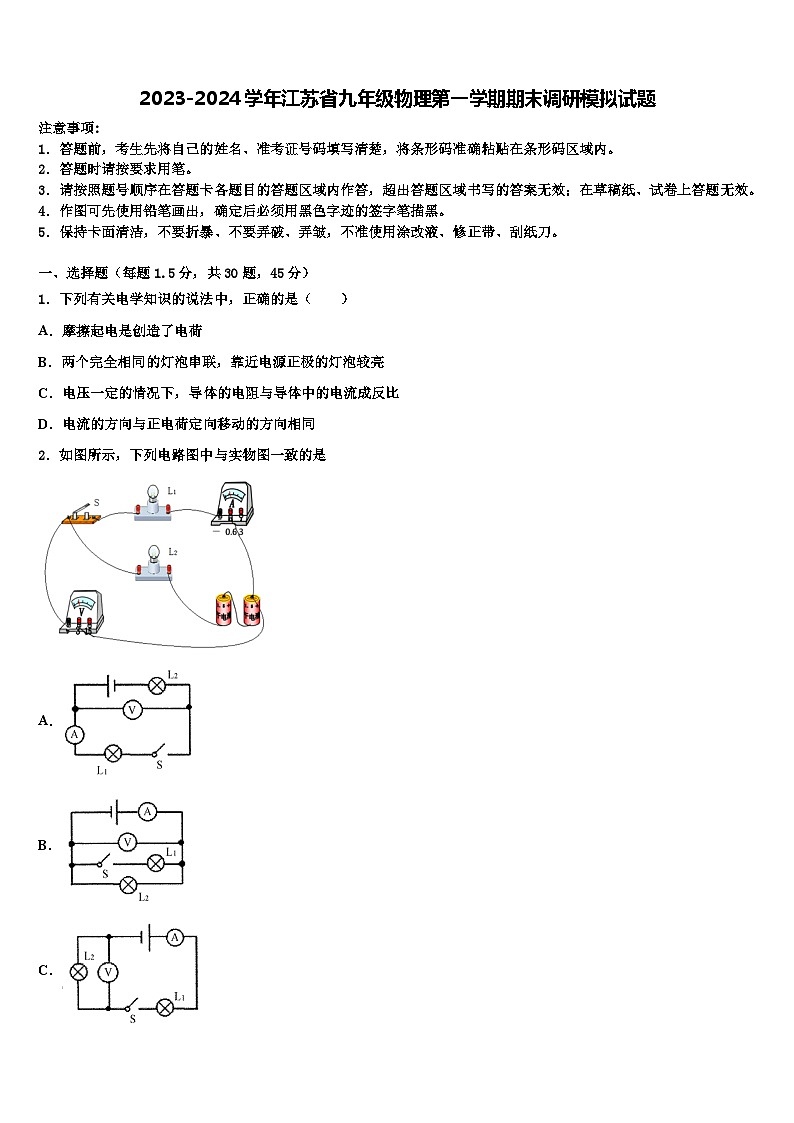

2023-2024学年江苏省九年级物理第一学期期末模拟试题

这是一份2023-2024学年江苏省九年级物理第一学期期末模拟试题，共25页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1.5分，共30题，45分）
1．下列有关电学知识的说法中，正确的是（ ）
A．摩擦起电是创造了电荷
B．两个完全相同的灯泡串联，靠近电源正极的灯泡较亮
C．电压一定的情况下，导体的电阻与导体中的电流成反比
D．电流的方向与正电荷定向移动的方向相同
2．如图所示，下列电路图中与实物图一致的是
A．
B．
C．
D．

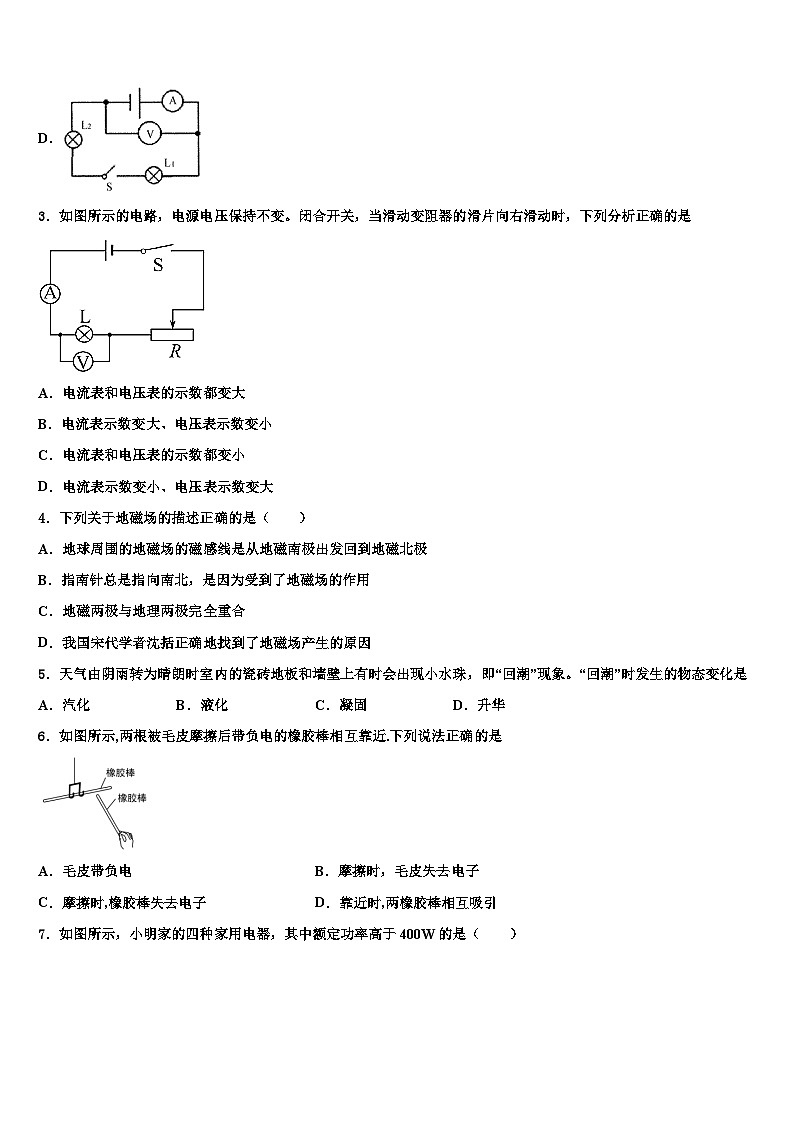

3．如图所示的电路，电源电压保持不变。闭合开关，当滑动变阻器的滑片向右滑动时，下列分析正确的是
A．电流表和电压表的示数都变大
B．电流表示数变大、电压表示数变小
C．电流表和电压表的示数都变小
D．电流表示数变小、电压表示数变大
4．下列关于地磁场的描述正确的是（ ）
A．地球周围的地磁场的磁感线是从地磁南极出发回到地磁北极
B．指南针总是指向南北，是因为受到了地磁场的作用
C．地磁两极与地理两极完全重合
D．我国宋代学者沈括正确地找到了地磁场产生的原因
5．天气由阴雨转为晴朗时室内的瓷砖地板和墙壁上有时会出现小水珠，即“回潮”现象。“回潮”时发生的物态变化是
A．汽化B．液化C．凝固D．升华
6．如图所示,两根被毛皮摩擦后带负电的橡胶棒相互靠近.下列说法正确的是
A．毛皮带负电B．摩擦时，毛皮失去电子
C．摩擦时,橡胶棒失去电子D．靠近时,两橡胶棒相互吸引

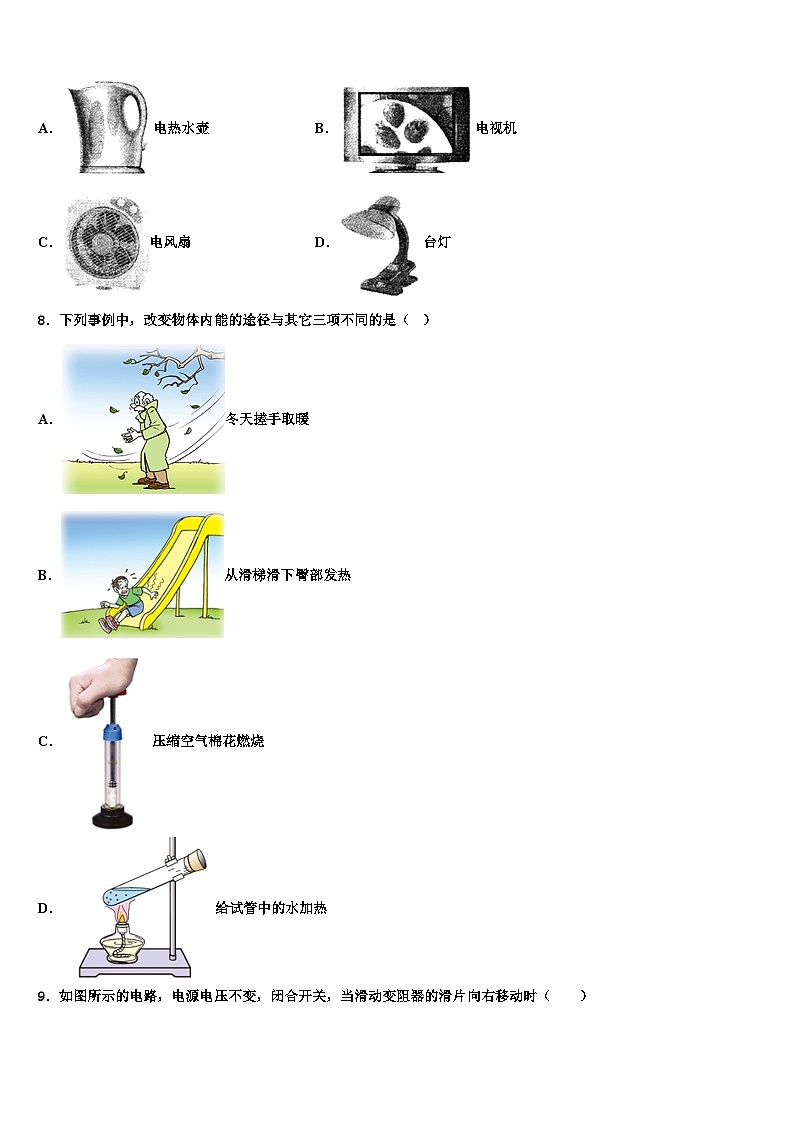

7．如图所示，小明家的四种家用电器，其中额定功率高于400W的是（ ）
A．电热水壶B．电视机
C．电风扇D．台灯
8．下列事例中，改变物体内能的途径与其它三项不同的是（ ）
A．冬天搓手取暖
B．从滑梯滑下臀部发热
C．压缩空气棉花燃烧
D．给试管中的水加热
9．如图所示的电路，电源电压不变，闭合开关，当滑动变阻器的滑片向右移动时（ ）
A．电压表示数变大，电流表示数变小，灯泡变暗
B．电压表示数变小，电流表示数变大，灯泡变亮
C．电压表示数变小，电流表示数变小，灯泡变暗
D．电压表示数变大，电流表示数不变，灯泡亮度不变
10．为了相互传呼方便，在甲、乙两个办公室各装了一个电铃，要使任何一方按开关，都只能使对方电铃发声，则在如下图所示电路中正确的是（ ）
A．B．
C．D．
11．如图表示的是四冲程汽油机工作循环中的
A．吸气冲程B．压缩冲程
C．做功冲程D．排气冲程
12．如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向b端移动，则在移动过程中（ ）
A．电压表V的示数变小，电流表A1的示数变大B．电压表V的示数不变，电流表A2的示数变小
C．电压表V的示数与电流表A1和A2的示数差的比值不变D．电压表V的示数与电流表A1的示数的乘积变小
13．下列说法正确的是
A．电路是由电池、开关、灯泡及导线组成的
B．滑动变阻器的制成，应用了金属导体电阻与长度有关
C．如果白炽灯的灯丝突然烧断了，可能是因为电路发生了短路造成的
D．保险丝熔断或空气开关跳闸，一定是电路中出现了短路
14．李丽周末和家人乘车去游玩，某一时刻她看到汽车转速表显示的转速为1800r/min，她向爸爸了解到汽车发动机为四冲程发动机，则此时汽车在1s内完成了
A．60个冲程，做了15次功B．60个冲程，做了60次功
C．120个冲程，做了30次功D．30个冲程，做了30次功
15．如图所示的电路中，电源电压保持不变，闭合开关S，将变阻器滑片向左移动时
A．灯泡L1亮度不变、L2变亮
B．电流表示数变小，电压表示数不变
C．电流表示数不变，电压表示数变大
D．电流表、电压表示数均不变
16．发现有人触电后，应采取的正确措施是
A．赶快把触电人拉离电源B．赶快去叫医护人员来处理
C．赶快切断电源或用干燥的木棒将电线挑开D．赶快用剪刀剪断电源线
17．下列做法符合安全用电原则的是（ ）
A．家用保险丝熔断后，可用铁丝或铜丝代替
B．雷雨天气可以站在大树下避雨
C．选用插座时，所有家用电器都使用两孔插座
D．搬动电器前应断开电源开关
18．下列物品中，通常情况下属于导体的是（ ）
A．不锈钢汤匙
B．运动鞋的橡胶底
C．玻璃杯
D．塑料直尺
19．图是张洁同学演示使用测电笔的几种握笔方法，其中正确的是（ ）
A．甲和乙B．甲和丙C．甲和丁D．乙和丁
20．李磊同学自行设计了一套智能家居控制系统，整个电路的通断可以通过手动开关控制，也可通过手机APP远程控制开关完成。为环保节能，当室内光线较暗时，光控开关会自动闭合；低于预设温度后温控开关会自动闭合开启空调系统，灯泡和空调系统均可独立工作。以下简化电路符合要求的是
A．B．
C．D．
21．有两个定值电阻，分别标有“6V0.5A”和“12V1A”字样，当将它们串联在电路中时，电源电压不可超过
A．6VB．12VC．18VD．24V
22．如图所示电路，闭合开关后，可能发生的现象是（ ）
A．电流表和电压表都烧坏
B．电流表烧坏，电压表正常
C．电压表烧坏，电流表正常
D．先烧坏电流表，再烧坏电压表
23．关于家庭电路，下列做法中正确的是
A．家用电器以串联方式接入电路
B．控制灯泡的开关串联在火线与灯之间
C．将家用洗衣机的三脚插头改成两脚使用
D．保险丝烧断了，直接用铜丝代替
24．学习了电磁现象，对图的描述中，正确的是（ ）
A．甲图中导体棒ab竖直向上运动时，电流表指针将会摆动
B．乙图的实验表明磁可以生电
C．丙图的实验可以探究电磁铁磁性的强弱与线圈匝数的关系
D．丁图演示的是电磁感应现象
25．a、b、c、d四个通草球的相互作用情况如右图所示，则d球
A．与a球带同种电荷
B．与b球带同种电荷
C．与c球带同种电荷
D．不带电或与a球带异种电荷
26．下列物理量中，以科学家的名字欧姆作为单位的物理量是
A．电阻B．电流C．电压D．电功率
27． “早穿皮袄午穿纱，围着火炉吃西瓜。”这句谚语反映了我国新疆的某些地区夏季昼夜气温变化显著。其主要原因是砂石比水具有较小的（ ）
A．热量B．内能C．比热容D．热值
28．小明在一块有机玻璃板上安装了一个用导线绕成的螺线管，在板面上均匀撒满铁屑，通电后轻敲玻璃板，铁屑的排列如图所示．下列说法正确的是（ ）
A．图中P、Q两点相比，P点处的磁场较强
B．若只改变螺线管中的电流方向，P、Q两点处的磁场会减弱
C．若只改变螺线管中的电流方向，P、Q两点处的磁场方向会改变
D．若只增大螺线管中的电流，P、Q两点处的磁场方向会改变
29．灯泡的亮度决定于( )
A．灯泡的电阻B．灯泡的额定功率
C．灯泡的实际功率D．灯泡的额定电压
30．一盏调光台灯，其原理如图所示，闭合S，将滑片从左向右移动，电流表的示数和灯L两端的电压变化分别是（ ）
A．变大、变大B．变大、变小C．变小、变小D．变小、变大
二、填空题（每空1分，共10题，20分）
31．老师在讲台上打开装有酒精的瓶子后，后排的同学很快闻到了酒精的气味，这是______现象。完全燃烧相同质量的酒精和汽油时，汽油放出的热量比酒精多一些，这是因为汽油的______比酒精大一些。
32．如图所示，电源电压为24V，两个标有“12V 6W”的灯泡L1、L2，实验时开关S始终闭合，若要使两灯泡正常发光，则两灯泡应该_____（选填“串联”或“并联”），为满足要求，开关S1、S2、S3中只需闭合开关_____即可。
33．白炽灯泡是日常生活中常用的照明工具，请根据你对它的观察和使用，提出两个问题：
例如：灯丝由什么材料制成?
问题一：_____________________________；
问题二：________________________________。
34．如图所示电路，电源电压不变，调节滑动变阻器，使电压表示数从5V变化到1V，同时观察电流表示数由0.1A变为0.5A时，定值电阻R0=______Ω，电源电压U=_____V。
35．在如图所示的电路中，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动，电流表A1的示数_____，电流表A1与A2的示数之差_____。（前两空均选填“变大”、“变小”、“不变”）当滑片移到某一位置时，两电流表的指针偏转程度相同时R1与R2的电功率之比为_____。
36．我市交通道路上使用了风光互补LED路灯，其外形和电路原理如图所示。白天，风力发电机或太阳能电板给蓄电池充电，此时“蓄电池”是电路的_______(电源、用电器、开关)。一套风光互补路灯中两只LED灯并联连接，灯上标有“24V 60W”字样，两个LED灯正常发光时，通过光控开关S的电流为_______A。这套LED路灯与一只420W的传统路灯发光亮度相同，那么用500套风光互补路灯替换传统路灯，每天正常工作10小时可节约电能应_______kW·h。
37．很多生活小常识都蕴涵着物理学原理。空气清新剂等压缩气罐不要放置在高温环境下，是因为____可以改变物体的内能(选填“热传递”或“做功”)，易使气罐升温爆炸；用水作为冷却剂是因为水的_____比较大的缘故；多个大功率用电器不能同时插在一个插座上，是因为这样会使_____过大，造成电流过大，容易引起火灾。
38．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图（甲）所示。把它们串联在电源电压为4.5V的电源上，如乙图所示，闭合开关后两元件的电流之比__________；电功率之比_________。
39．在四川邛徕窑遗址中出土了一种唐朝“省油灯”．这种省油灯的灯盏是铜质的，在灯盏下增加了一层夹层，又叫夹层灯．夹层留一小孔，可以从小孔向夹层中加水．灯点燃后，热会由灯盏通过__________方式使油的内能增加，温度升高，增加耗油量．在夹层中加水，降低油温，达到省油的目的，这是利用水的________________较大的特性．
40．铁水很热，冰块很冷，但是它们都具有___________能。杯中的热水放在桌面上温度会逐渐降低，这是运用了___________的方法改变物体的内能。
三、实验题（每空1分，共2题，15分）
41．图甲是小明同学设计的测小灯泡电功率的实验电路（灯泡额定电压U额=2.5V）。
（1）小明所接的实验电路存在连接错误，但只需改动一根导线，即可使电路连接正确，请你在应改动的导线上打“ × "，并用笔画线代替导线画出正确的接法。
（_______________）
（2）电路连接正确后，闭合开关发现小灯泡不亮，但电流表有示数，接下来应进行的操作是_________。
A．更换小灯泡 B．检查开关是否闭合
C．移动滑动变阻器滑片 D．检查电压表是否断路
（3）正确操作后，小灯泡发光， 这时电压表的示数为2V，则应向________移动滑动变阻器的滑片，直到______时为止，此时电流表的示数（如图乙所示）为 ______A，则小灯泡的额定功率为______W。
（4）小明还想换一种方法测定该小灯泡的额定功率，于是向老师要了一个R0=10Ω的定值电阻和一个单刀双掷开关，借助原有的实验器材，设计了如图丙所示的电路。请你根据他设计的电路，写出主要的实验步骤，并根据已知量（小灯泡的额定电压用U额表示、定值电阻R0的阻值用R0表示） 和测量写出小灯泡额定功率的表达式。
实验步骤：
①将开关S1闭合，S2断开，读出电压表示数U，即电源电压。
②将开关S1闭合，S2接________，调节滑动变阻器滑片直到电压表示数为________。
③将开关S1闭合， S2接b，读出此时的电压表示数U ' 。小灯泡的额定功率P额=________________。
42．小明研学旅行到某灯泡厂参观，看到车间正在生产标有“4.5V 2.8W”字样的灯泡技术员告诉小明，实际生产出的灯泡在4.5V额定电压下工作时，电功率不会都恰好是2.8W，只要在的范围内，就是合格产品。技术员随机抽取一只灯泡，请小明检测是否合格。

(1)实验器材如图甲所示，请用笔画线代替导线连接图甲所示实物电路。要求：滑动变阻器的滑片P向A端移动时灯泡变亮。
（____________）
(2)连接电路时，开关应处于____(选填“断开”或“闭合”)状态。
(3)实际连接电路时，小明把电流表与电压表的位置互换了，闭合开关S后出现的现象是（_______）
A．电流表烧坏 B．电压表烧坏
C．灯泡烧坏 D．灯泡不亮
(4)排除故障后，移动滑片P，灯泡由暗变亮，此过程中小明记录了三组电压表和电流表示数。请根据图乙、丙所示，将第3组的数据填入表格。
(5)该灯泡在4.5V电压下，电功率是_____W，该产品_____(选填“合格”或“不合格”)
(6)此实验还可得出，当通过灯泡的电流变大、灯丝温度升高时，灯泡的灯丝电阻____(选填“变小”“不变”或“变大”)
四、计算题（每题10分，共2题，20分）
43．如图（a）所示电路，电源电压保持不变。小灯泡L标有“4V0.5A”字样，电流表量程0～0.6A，电压表量程0～3V，滑动变阻器R1的最大阻值20Ω．只闭合开关S、S1，调节滑动变阻器滑片P，得到电流表与电压表示数关系如图（b）所示。求：
（1）小灯泡的额定功率；
（2）电源电压及定值电阻R2的阻值；
（3）只闭合开关S和S2，移动滑动变阻器的滑片P，小灯泡L的I-U图象如图（c）所示，在保证各元件安全工作的情况下，滑动变阻器R1允许的取值范围。
44．有一台热水器，内部简化电路如图所示，R1和R2均为电热丝；已知 R1=88Ω， R2= 22Ω，
（1）如何控制S1和S2，使热水器处于高温档；
（2）在低温档正常工作7min，热水器中水的温度升高了20℃，不计热量损失的情况下，计算热水器内水的质量。[]
参考答案
一、选择题（每题1.5分，共30题，45分）
1、D
【详解】A．摩擦起电是由电荷的转移形成的，故A不正确；
B．两个完全相同的灯泡串联接在电路中，亮度相同，故B不正确；
C．在电压一定的情况下，通过导体的电流与导体的电阻成反比，导体的电阻由导体本身决定，故C不正确；
D．在物理学上规定正电荷的移动方向就是电流方向，故D正确。
故选D。
2、A
【详解】由实物图可知，电流从电源的正极出发，经过电流表、灯泡L1，再经过开关，灯泡L2回到负极，电压表并联在电流表、灯泡L1、开关的两端．
A、由电路图可知，两灯泡串联，电流从电源的正极出发，经过电流表、灯泡L1，再经过开关，灯泡L2回到负极，电压表并联在电流表、灯泡L1、开关的两端，与实物图符合，故A正确；
B、由电路图可知，两灯泡并联，与实物图不符，故B错误；
C、由电路图可知，两灯泡串联，电压表测量灯泡L2两端的电压，实物图中电压表测量灯泡L1两端的电压，与实物图不符，故C错误；
D、由电路图可知，两灯泡串联，电压表测量灯泡L2和L1两端的电压，与实物图不符，故D错误；
3、C
【详解】灯泡L与滑动变阻器R串联，电压表测量L的电压。当滑动变阻器的滑片向右滑动时，其连入电路的阻值变大，电路总电阻变大，所以电路中的电流变小，电流表示数变小，根据欧姆定律可知，灯泡两端的电压变小，即电压表示数变小。
故选C。
4、B
【解析】A．地球周围的地磁场的磁感线是从地理南极出发到地理北极。而不是地磁的南极到北极。故A不正确。
B．指南针总是指向南北，是因为受到了地磁场的作用，地球本身就是一个大磁体。故B正确。
C．地磁两极与地理两极并不完全重合，有一个夹角，这个夹角叫磁偏角。故C不正确。
D．我国宋代学者沈括发现了磁偏角。而不是找到了地磁场产生的原因。故D不正确。
故选：B。
5、B
【解析】阴雨天气空气中的水蒸气比较多，碰到温度比较低的瓷砖地板和墙壁，就会液化形成小水珠，也就是“回潮”现象。
故选：B。
6、B
【详解】ABC． 毛皮与橡胶棒摩擦过程中，橡胶棒得到电子带负电，毛皮失去电子带正电，故A和C均错误，B正确；
D．用毛皮摩擦过的橡胶棒均带负电，为同种电荷，所以相互排斥，故D错误。
7、A
【解析】A．电热水壶的额定功率大约是1000W，高于400W，故A符合题意；
B．电视机的额定功率大约是200W，低于400W，故B不符合题意；
C．电风扇的额定功率大约是100W，低于400W，故C不符合题意；
D．台灯的额定功率大约是40W，低于400W，故D不符合题意。
8、D
【详解】搓手取暖、从滑梯上下滑时臀部发热是克服摩擦做功，机械能转化为内能，压缩空气温度升高是压缩气体做功，机械能转化为内能，所以ABC都是做功使物体的内能增加的；给水加热，水从火焰吸收热量是通过热传递的方式改变内能的；显然D选项与其它三个选项改变物体内能的方式不同。
故选D。
9、D
【详解】由电路图可知，灯泡与滑动变阻器串联，电压表测滑片左侧部分电阻丝两端的电压，电流表测电路中的电流，因电压表的内阻很大、在电路中相当于断路，
所以，滑片移动时，变阻器接入电路中的电阻不变，电路中的总电阻不变，
由I＝可知，电路中的电流不变，即电流表的示数不变，故ABC错误；
因灯泡的亮暗取决于实际功率的大小，所以，由P＝I2R可知，滑片移动时，灯泡的实际功率不变，亮暗不变，
当滑动变阻器的滑片向右移动时，滑片左侧部分电阻丝的阻值变大，
由U＝IR可知，滑片左侧部分电阻丝两端的电压变大，即电压表的示数变大，故D正确．
10、C
【分析】任何一方按开关都能使对方的电铃发声，说明两个用电器工作时互不影响，则该电路为并联电路，支路电铃由支路的开关控制，分析电路然后答题。
【详解】A．由电路图可知，甲办公室开关闭合，乙办公室电铃发声，乙办公室电铃闭合，两个办公室电铃都不发声，不符合题意，故A错误；
B．由电路图可知，甲办公室开关闭合，两电铃都不发声，不符合题意，故B错误；
C．由电路图可知，甲办公室开关闭合，乙办公室电铃发声，乙办公室开关闭合，甲办公室电铃发声，符合题意，故C正确；
D．由电路图可知，由电路图可知，两开关都断开时，甲办公室电铃发声，两开关都闭合时，两电铃都发声，只闭合一个开关，乙办公室电铃都不发声，不符合题意，故D错误；
故选C。
【点睛】
当电铃所在电路闭合时电铃发声，本题难度不大，分析清楚电路结构即可正确解题。
11、A
【详解】由图知道，此时进气门是打开的，排气门关闭，活塞在向下运动，所以是吸气冲程，故A符合题意．
12、D
【详解】闭合开关S，电阻、并联，电流表测通过的电流，电流表测并联后的总电流，电压表测、并联后电压，等于电源电压，当滑片P向b端移动时，接入电路部分电阻增大，通过的电流减小，两端电压为电源电压，大小不变，故电压表示数不变，通过的电流不变，总电流减小，电流表示数变小。
A．由前面分析可知电压表V的示数等于电源电压，大小不变，电流表A1的示数变小，故A不符合题意；
B．电压表V的示数不变，电流表A2的示数不变，故B不符合题意；
C．电压表V的示数与电流表A1和A2的示数差的比值在数值上等于电阻的值，其值变大，故C不符合题意；
D．电压表V的示数不变，电流表A1的示数减小，故二者的乘积变小，故D符合题意；
13、B
【详解】A. 电路是由电源、开关、用电器及导线等组成的，用电器不一定是灯泡，故A错误；
B. 滑动变阻器之所以能变阻，靠的是改变连入电路中电阻丝的长度来变阻的，长度变长，电阻变大；长度变小，电阻变小，故B正确；
C. 如果白炽灯的灯丝突然烧断了，可能是灯的实际电压大于额定电压或者灯丝温度低造成的，故C错误；
D．家庭电路中,保险丝熔断(或空气开关跳闸)，可能是电路中出现了短路，也可能是用电器的总功率过大，故D错误．
故选B.
14、A
【详解】飞轮转速是
1800r/min＝30r/s
即该飞轮每秒钟转30圈，因为一个工作循环飞轮转2圈，完成四个工作冲程、做功1次，所以飞轮转30圈共做功15次，有60个冲程，故A正确，BCD错误。
故选A。
15、C
【详解】AB．因电压表接在滑片电路上，故该部分相当于断路，故滑动变阻器电阻不能改变，故电路中电流不会改变，即电流表示数不变，灯泡亮度不变；故A、B错误；
CD．滑片左移时，与电压表并联的电阻变大，则由欧姆定律得电压表示数变大；故D错误，C正确
16、C
【解析】
发现有人触电后，应采取的正确措施是赶快切断电源或用干燥的木棒将电线挑开 ．
17、D
【解析】A. 铁丝或铜丝在电流过大时不会熔断，所以家用保险丝熔断后，不可用铁丝或铜丝代替，故A错误；
B. 大树突出于地面，更容易遭受雷击，所以雷雨天气不可以站在大树下避雨，故B错误；
C. 选用插座时，冰箱、洗衣机等具有金属外壳的用电器，需要用到三孔插座，故C错误；D. 搬动电器前应断开电源开关，这样用电器与电源断开，不会触电，更安全，故D正确；
故选D．
点睛：保险丝由电阻较大，熔点较低的金属材料制成，当电流过大时，温度升高达到熔点时，会熔断从而自动切断电路，而铁丝或铜丝在电流过大时也不会熔断，不能起到应有的保护作用，故不可用铁丝或铜丝代替保险丝．
18、A
【详解】运动鞋的橡胶底、玻璃杯、塑料直尺都属于绝缘体，不锈钢汤匙是金属，善于导电，属于导体。
故选A。
19、B
【详解】使用测电笔时，手如果不接触尾部金属体，氖管不会发光，辨别不出火线和零线的；手如果接触笔尖金属体会发生触电事故。所以甲丙符合操作规则，乙丁不符合操作规范。
故选B。
20、B
【详解】整个电路的通断可以通过手动开关控制，也可通过手机APP远程控制开关完成，说明两个开关能独立工作、互不影响，和应该并联在干路上；当室内光线较暗时，光控开关会自动闭合，说明与灯泡串联；开关会自动闭合开启空调系统，说明开关与电动机串联，灯泡和空调系统均可独立工作说明灯泡和空调系统并联，故选B。
21、B
【详解】由可得，两电阻的阻值分别为：
；；
因串联电路中各处的电流相等，所以，两只电阻串联时，电路中的最大电流；
将它们串联在电路中时，电源电压最高为：
．
故选B．
【点睛】
除了欧姆定律的应用，注意牢记串、并联电路的电压和电流特点，是电路的最基本规律，是分析电路的基础，一定要熟练掌握．
22、B
【详解】根据题中的电路图可知，电流表并联在电源两端，因此闭合开关后将形成电源短路，电流表会被烧坏，电压表不会被烧坏。故选B。
23、B
【详解】A、家用电器的额定电压也是220V，家庭电路的电压是220V，家用电器之间是并联的，这样可以独立工作，互不影响，故A错误；
B、为了安全，开关要接在火线上，这样在断开开关之后，接触灯泡就不会有触电危险了，故B正确；
C、将家用洗衣机的三脚插头改成两脚，是很危险的，一旦洗衣机漏电，人就会有触电危险，故C错误；
D、保险丝采用电阻率大熔点低的铅锑合金制成，在电流过大时能自动切断电源，铜的熔点高，在电流过大时不能自动切断电源，不能起到保险的作用，故D错误．
故选B．
24、C
【详解】A．图中是电磁感应现象，导体棒ab竖直向上运动时，没有切割磁感线，没有产生感应电流，电流表不会摆动，故A错误；
B．图示是奥斯特实验，说明通电导体周围存在磁场，即电生磁，故B错误；
C．图中两电磁铁的电流相同，匝数不同，研究的是电磁铁磁性强弱与线圈匝数的关系，故C正确；
D．图可知，导体通电后，在磁场中受力运动，是电动机的制作原理，故D错误。
故选：C。
25、D
【解析】由图可以得到a和b相互排斥，则a、b一定带同种电荷，可能是正电，也可能是负电；b、c相互排斥，则b、c一定带同种电荷，可能是正电，也可能是负电；所以a、b、c一定带同种电荷；c、d相互吸引，则d可能带电，d与c球带异种电荷，也可以说与a球带异种电荷，d也可能为不带电，带电的c能够吸引轻小不带电的d．答案选D．
26、A
【详解】电压、电流、电功率的单位分别是伏特、安培、瓦特，电阻的单位是欧姆，A符合题意。
27、C
【分析】比热容是指单位质量的物质温度升高（或降低）1℃所吸收（或放出）的热量；比热容小的物体与比热容大物体吸收同样的热量，比热容小的物体温度升高的快。
【详解】“早穿皮袄午穿纱，围着火炉吃西瓜。”这句谚语反映了我国新疆的某些地区夏季昼夜气温变化显著，我国新疆某些地区都是沙漠或沙石，没有水，沙石的比热容远远小于水的比热容，所以沙石吸收同样多的热量温度升高的快，故中午温度很高；同样，沙石放出同样多的热量温度降低的也很快，故夜晚和早上温度很低，需穿皮袄，跟热量、密度和内能无关。
故选C。
28、C
【详解】A．由图可以看出通电螺线管的磁场和条形磁体的磁场一样，并且可以看到Q点铁屑的分布比P点密集，由此可以确定Q点的磁场比P点强，故A不符合题意；
BC．只改变电流方向，则磁场方向发生改变，但通电螺线管的磁场强弱不变，故B不符合题意，C符合题意；
D．只增大螺线管中的电流，则磁场的强弱发生改变，但磁场方向不变，故D不符合题意．
29、C
【详解】灯泡只有在额定电压下，灯的实际功率才等于额定功率，灯的亮度取决于灯的实际功率， 故选C.
【点睛】
灯泡工作时，消耗电能转化为光能，比较灯的亮度就是要比较在一定时间内消耗电能的多少，即实际电功率的大小，从中选答案．
30、C
【详解】由电路图知道，灯泡L与滑动变阻器R串联，电流表测电路中的电流，将滑片从左向右移动时，接入电路中的电阻变大，电路的总电阻变大，由 知道，电路中的电流变小，即电流表的示数变小，故AB错误；
变阻器接入电路中的电阻变大，由串联电路的分压特点知道，滑动变阻器两端的电压变大，灯泡两端的电压变小，故C正确、D错误．
二、填空题（每空1分，共10题，20分）
31、扩散 热值
【详解】[1] 老师在讲台上打开装有酒精的瓶子后，后排的同学很快闻到了酒精的气味，这是酒精分子不停地向四周扩散，使人可以闻到酒精的气味，所以这扩散现象；
[2]燃料燃烧放出的热量为

完全燃烧相同质量的酒精和汽油时，汽油放出的热量比酒精多一些，可见这是因为汽油的热值q比酒精的大一些。
32、串联 S2
【详解】若要使两灯泡正常发光，两灯的电压都要达到12V，因为电源电压24V，根据串联电路分压原理则两灯泡应该串联，为满足要求，开关S1、S2、S3中只需闭合开关S2即可。
33、见解析； 见解析。
【详解】合理就可以，例如：
[1]白炽灯泡是根据什么原理制成的?
断丝的灯泡再搭上。为什么比原来亮，且更容易损坏?
[2]安装白炽灯要注童什么问题?
用久了的灯泡为什么会发黑变暗?
34、10 6
【详解】[1][2]由电路图可知，R0与滑动变阻器串联，电压表测量滑动变阻器两端的电压，电流表测电路中的电流；当电压表的示数减小时，因为串联电路的总电压等于各分电压之和，所以定值电阻两端的电压增大，根据可知，电路中的电流增大，故当电压表的示数为5V时，电路中的电流为0.1A，则根据欧姆定律和串联电路的总电压等于各分电压之和可得：
电源的电压
；
当电压表的示数为1V，电路中的电流为0.5A，则根据欧姆定律和串联电路的总电压等于各分电压之和可得：电源的电压
；
解①②得：R0=10Ω，U=6V。
35、变大 变大 4：1
【详解】[1][2]由图可知，当开关S闭合后，电流表A1测干路电流，电流表A2测R2电流，R1与R2并联。当滑片P向右移动时，R1连入电路中阻值变小，总阻值也变小，所以电流表A1示数变大，而R2两端电压不变，阻值不变，所以所在支路的电流不变，也就是A2的示数不变，所以A1与A2的示数之差变大；
[3]当两表指针偏转程度相同时，有5倍关系，也就是通过R2电流与R1中电流有四倍关系，即；R1与R2电功率之比为：
。
36、用电器 5 1500
【详解】[1]风力发电机或太阳能电板作为电源给蓄电池充电，蓄电池是电路中的用电器；
[2]并联电路中干路电流为：
；
[3]每套风光互补电路与传统路灯功率差为：
，
500套每天10小时可节约电能：
。
37、热传递 比热容 总功率
【详解】[1]将压缩气罐放在高温环境下，存在温度差，符合热传递的条件。
[2]由于水的比热容大，改变相同的温度，吸收或放出的热量多，所以可以用水做冷却剂。
[3]多个大功率用电器接在同一个插座上，总功率等于各用电器功率之和，功率过大电流过大。
38、1∶1； 4∶5
【详解】[1]由电路图可知，电路元件A和B串联，电流表测电路中的电流，因串联电路中各处的电流相等，所以，闭合开关后两元件的电流之比为1∶1。
[2]因串联电路中总电压等于各分电压之和，所以，两元件串联在电源电压为4.5V的电源上时，由图甲可知，电路中的电流
I=0.4A
UA=2V，UB=2.5V
时符合，则两元件的电功率之比
PA∶PB=UAI∶UBI=UA∶UB=2V∶2.5V=4∶5
39、热传递 比热容
【解析】油灯中的油是通过热传递的方式由灯盏传过来的，由于水的比热容较大，在温度变化相同时可以吸收更多的热量，起到了使油降温的目的．
40、内能 热传递
【详解】[1]任何物体都具有内能。
[2]杯中热水与空气接触，将热量通过热传递的方式转移给空气，从而减少内能。
三、实验题（每空1分，共2题，15分）
41、 C 右 电压表的示数为2.5V 0.3 0.75 a U额 U额×
【详解】(1)[1]原电路中，电压表串联在电路中，而电流表与灯并联了是错误的；电压表与灯并联，电流表与灯串联，如下图所示：
(2)[2]电路连接正确后，闭合开关发现小灯泡不亮，但电流表有示数且很小，说明电路为通路，电路中的电阻较大，接下来应进行的操作是移动滑动变阻器滑片，故选C；
(3)[3][4]灯在额定电压下正常发光，示数为2V小于灯的额定电压2.5V，应增大灯两端的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向右移动，直到电压表示数为额定电压2.5V，
[5][6]图乙中，电流表选用小量程，分度值为0.02A，示数为0.3A，则小灯泡的额定功率为：
P=UI=2.5V×0.3A=0.75W；
(4)①将开关S1闭合，开关S2断开，P滑到最左端，读出电压表示数U；
②[7][8]再将S2与接线柱a接通，移动滑动变阻器的滑片，使电压表的示数为U额；
③[9]S2与接线柱b接通，滑动变阻器滑片不变，读出电压表示数U′；
在③中，R0与变阻器串联，电压表测R0两端的电压，由欧姆定律可知，通过根据R0的电流大小为：
I0=，
串联电路的规律和欧姆定律，变阻器连入电路中的电阻：
R滑= ------①
在②中，灯与变阻器串联，电压表测灯两端的电压，根据串联电路的规律和欧姆定律，通过变阻器的电流：
I变=-----②，
由①②得，
I变=，
根据串联电路电流的规律，灯的额定电流：
I额=I变= ，
则小灯泡的额定功率：
P额=U额×。
42、 断开 D 4.5 0.6 2.7 合格 变大
【解析】(1)[1]灯泡与滑动变阻器串联，滑片向A端移动，小灯泡变亮，则滑动变阻器接入电路的电阻变小，选择A接线柱接入电路；将电压表并联在灯泡两端，因灯泡额定电压为4.5V，所以选择0∼15V量程。如图：
(2)[2]为了保护电路，连接电路时，开关应处于断开状态；
(3)[3]电压表的电阻很大，故把电流表与电压表的位置交换连接后，电路中的电流很小，灯泡不会发光，选择D；
(4)[4][5]图中所示电压表选择0∼15V量程，分度值为0.5V，示数是4.5V；电流表选择0∼3A量程，分度值为0.1A，示数是0.6A；
(5)[6][7]小灯泡的电功率为：
P=UI=4.5V×0.6A=2.7W，
因
2.8W−2.7W=0.1W
