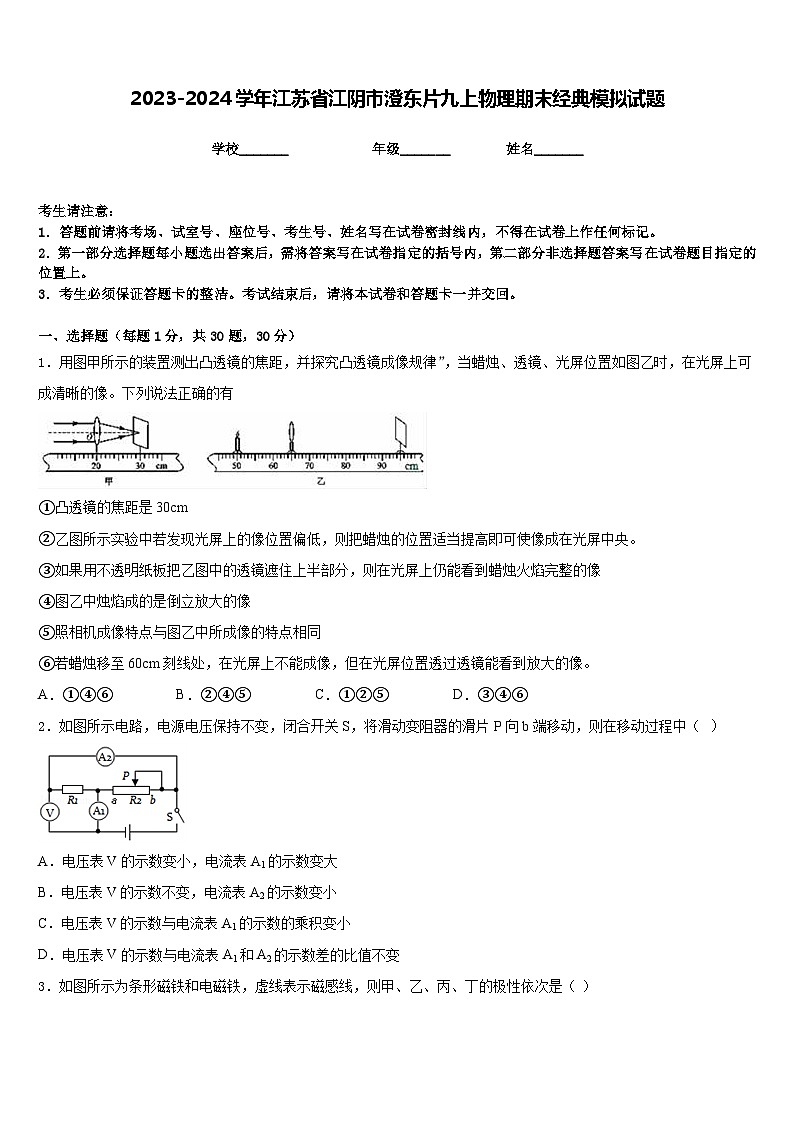

2023-2024学年江苏省江阴市澄东片九上物理期末经典模拟试题含答案
展开
这是一份2023-2024学年江苏省江阴市澄东片九上物理期末经典模拟试题含答案，共10页。试卷主要包含了考生必须保证答题卡的整洁，下列数据符合实际的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．用图甲所示的装置测出凸透镜的焦距，并探究凸透镜成像规律”，当蜡烛、透镜、光屏位置如图乙时，在光屏上可成清晰的像。下列说法正确的有
①凸透镜的焦距是30cm
②乙图所示实验中若发现光屏上的像位置偏低，则把蜡烛的位置适当提高即可使像成在光屏中央。
③如果用不透明纸板把乙图中的透镜遮住上半部分，则在光屏上仍能看到蜡烛火焰完整的像
④图乙中烛焰成的是倒立放大的像
⑤照相机成像特点与图乙中所成像的特点相同
⑥若蜡烛移至60cm刻线处，在光屏上不能成像，但在光屏位置透过透镜能看到放大的像。
A．①④⑥B．②④⑤C．①②⑤D．③④⑥
2．如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向b端移动，则在移动过程中（ ）
A．电压表V的示数变小，电流表A1的示数变大
B．电压表V的示数不变，电流表A2的示数变小
C．电压表V的示数与电流表A1的示数的乘积变小
D．电压表V的示数与电流表A1和A2的示数差的比值不变

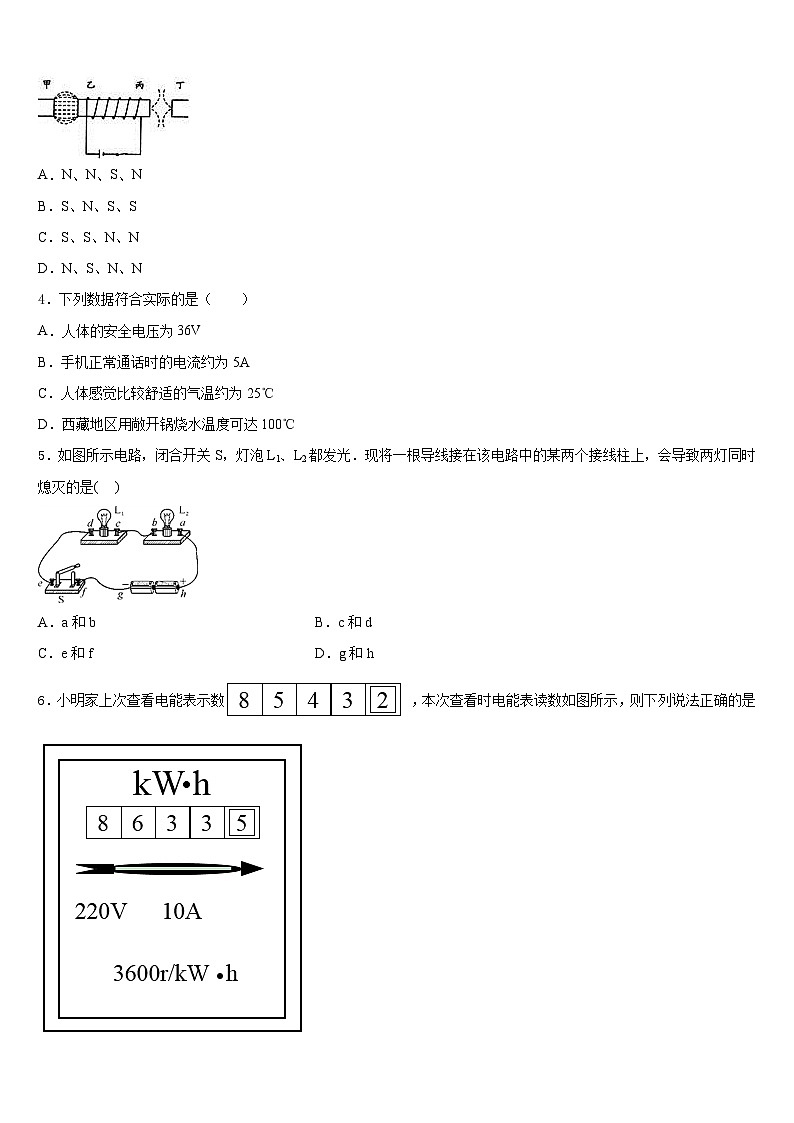

3．如图所示为条形磁铁和电磁铁，虚线表示磁感线，则甲、乙、丙、丁的极性依次是（ ）
A．N、N、S、N
B．S、N、S、S
C．S、S、N、N
D．N、S、N、N
4．下列数据符合实际的是（ ）
A．人体的安全电压为36V
B．手机正常通话时的电流约为5A
C．人体感觉比较舒适的气温约为25℃
D．西藏地区用敞开锅烧水温度可达100℃
5．如图所示电路，闭合开关S，灯泡L1、L2都发光．现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是( )
A．a和bB．c和d
C．e和fD．g和h
6．小明家上次查看电能表示数，本次查看时电能表读数如图所示，则下列说法正确的是

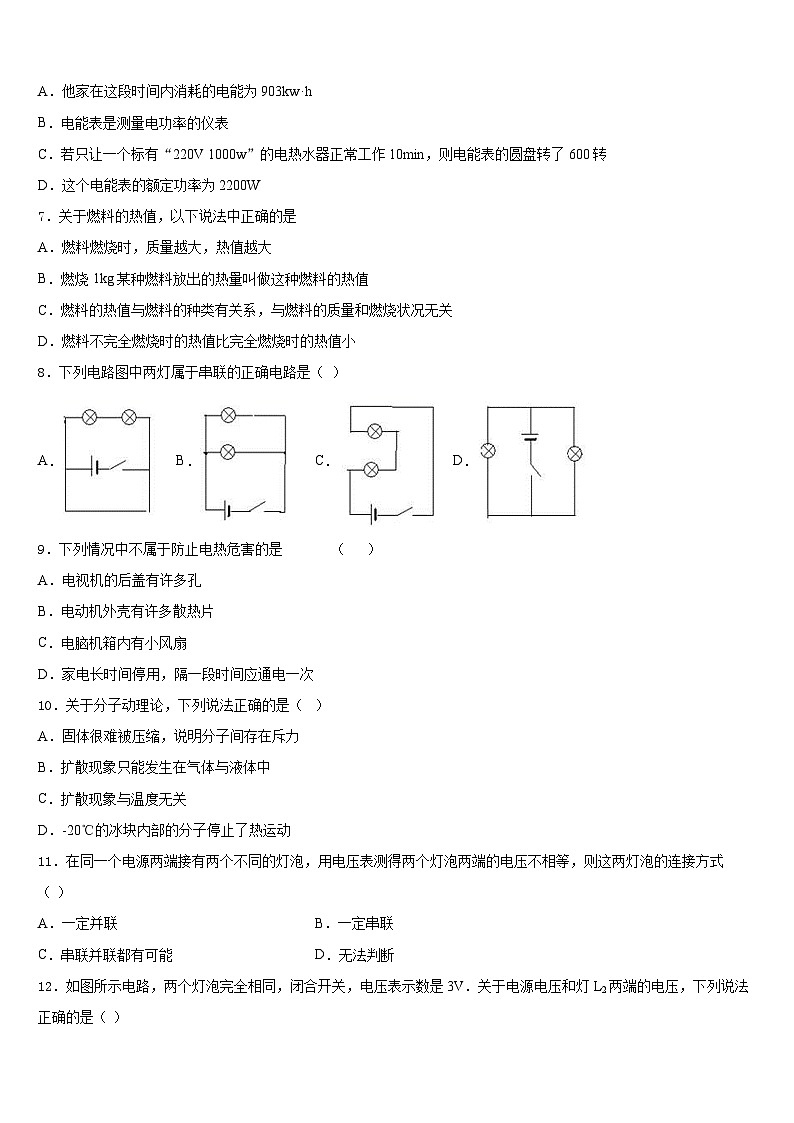

A．他家在这段时间内消耗的电能为903kw·h
B．电能表是测量电功率的仪表
C．若只让一个标有“220V 1000w”的电热水器正常工作10min，则电能表的圆盘转了600转
D．这个电能表的额定功率为2200W
7．关于燃料的热值，以下说法中正确的是
A．燃料燃烧时，质量越大，热值越大
B．燃烧1kg某种燃料放出的热量叫做这种燃料的热值
C．燃料的热值与燃料的种类有关系，与燃料的质量和燃烧状况无关
D．燃料不完全燃烧时的热值比完全燃烧时的热值小
8．下列电路图中两灯属于串联的正确电路是（ ）
A．B．C．D．
9．下列情况中不属于防止电热危害的是 （ ）
A．电视机的后盖有许多孔
B．电动机外壳有许多散热片
C．电脑机箱内有小风扇
D．家电长时间停用，隔一段时间应通电一次
10．关于分子动理论，下列说法正确的是（ ）
A．固体很难被压缩，说明分子间存在斥力
B．扩散现象只能发生在气体与液体中
C．扩散现象与温度无关
D．-20℃的冰块内部的分子停止了热运动
11．在同一个电源两端接有两个不同的灯泡，用电压表测得两个灯泡两端的电压不相等，则这两灯泡的连接方式（ ）
A．一定并联B．一定串联
C．串联并联都有可能D．无法判断
12．如图所示电路，两个灯泡完全相同，闭合开关，电压表示数是3V．关于电源电压和灯L2两端的电压，下列说法正确的是（ ）
A．3V 3VB．1.5V 3VC．3V 1.5VD．6V 3V
二、填空题（每题5分，共4题，20分）
13．在图所示的电路中，甲、乙、丙是三个电表．闭合开关S，若灯L1与L2串联，电路中的甲应是_____表；若灯L1与L2并联，电路中的甲应是_____表．（两空均选填：“电流”或“电压”）
14．刚装修完的房子,打开房门就会闻到刺鼻的气味,这是_____运动的结果．为了减少新房子有害气体对人体造成的危害,根据温度越高,______越快,可以采取在高温季节来临前装修完并搁置一段时间、加强通风等措施．
15．指南针是我国古代四大发明之一，如图所示的司南是我国早期的指南针。静止时，“司南之杓”的长柄指向南方，长柄是它的______极，指南北是受到______的作用。
16．质量为m1的焦炭和质量为m2的酒精完全燃烧释放的热量如图：
(1)下面表格是几种燃料的热值，则m1: m2=_________；
(2)质量为m1的焦炭完全燃烧释放的热量全部被140g的液体L吸收，液体温度升高了40℃；质量为m2的酒精完全燃烧释放的热量全部被70g的液体L吸收，液体温度升高了△t=______℃。（不考虑散热，液体L均未沸腾）
(3)现用如图装置加热70g的液体L，燃烧了质量为m2的酒精，液体升高的温度小于△t，有哪些原因会导致这个结果？____________________
三、实验题（共12分）
17．（4分）如图是“探究某种物质熔化时温度的变化规律”的实验装置。
(1)根据实验数据绘制的该物质温度随时间变化的图像如图，分析图像可知，该物质熔化过程中温度_____，该物质是_____（选填“晶体”或“非晶体”），其熔点是_____。第该物质处于_____（选填“固态”、“液态”或“固液共存状态”）。
(2)某同学认为用下图中的加热方式可以缩短实验时间，该加热方式与原来的相比存在的不足是_____。
18．（4分）在“探究电流与电压的关系”实验中，电源电压恒为6V：
（1）请用笔画线代替导线，将图甲中电路连接完整，要求滑片P向B端滑动时，滑动变阻器接入电路的电阻变大（连接时导线不允许交叉）。
（______）
（2）正确连接好电路后，闭合开关发现电压表为6V，电流表无示数，滑动滑片P两表示数均无变化，则故障原因是__________________。
（3）小明排除故障后，移动滑片P到某一位置时电流表示数如图乙所示，此时通过电阻的电流为_____A。若要增大电阻两端的电压，应将滑片P向_____（选填“A”或“B”）端移动。
（4）实验中测得多组数据，绘制出电阻R的I-U图像如图丁所示：由图像可得电流与电压的关系是___________；本实验所用电阻的阻值为_____Ω。
（5）实验结束后，小明用此电路来探究“电流与电阻的关系”，小明想要完成四组实验，准备好的定值电阻有5Ω、10Ω、15Ω、20Ω.将电路连接正确后，闭合开关，移动变阻器的滑片P，使定值电阻两端的电压为2V，断开开关,将定值电阻换成阻值为10Ω的电阻,其余不动,闭合开关,电压表示数将________(选填“变大”或“变小”)；为完成此四组实验，滑动变阻器的最大电阻应不小于__________Ω.
19．（4分）在“测定小灯泡功率”的实验中，小明所在小组使用的电源电压为6V，小灯泡的额定电压为3.8V，灯丝电阻约为5~6Ω。
(1)小明在连接实验电路时还有导线未接上，如图（甲），请用笔画线代替导线把图（甲）中的电路连接好（导线不得交叉）；
（____）
(2)在闭合开关前，滑动变阻器的滑片应该移到 _____（选填“A”或“B”）端；
(3)连接完电路后，闭合开关，无论怎样移动滑片，电流表指针均无偏转，电压表的指针有明显的偏转，这可能是由于_____断路造成的；
(4)实验时，要使小灯泡正常发光，应移动滑动变阻器的滑片P使电压表的示数为____V，此时电流表的示数如图（乙），那么小灯泡的额定功率是______W；
(5)测量额定功率后，若将滑动变阻器的滑片P向左滑动时，小灯泡的亮度将________。
四、作图题（共16分）
20．（8分）如图所示电路中有两个小灯泡，请在图中○内，分别填入或的符号，要求开关闭合时两灯均能发光，且两电表的示数均不为零，并标记电表的正接线柱．
（_____）
21．（8分）一重为G的均匀杠杆，可绕O点上下转动，若让杠杆静止在如图所示的位置，请画出作用在A点的最小作用力F和F的力臂L．
五、计算题（共22分）
22．（10分） “道路千万条，安全第一条；行车不规范，亲人两行泪．”酒后不开车是每个司机必须遵守的交通法规．甲图是酒精测试仪工作电路原理图，电源电压U=6V；R1为气敏电阻，它的阻值随气体中酒精含量的变化而变化，如乙图所示．气体中酒精含量大于0且小于80mg/100mL为酒驾，达到或者超过80mg/100mL为醉驾．使用前通过调零旋钮（即滑动变阻器R2的滑片）对测试仪进行调零，此时电压表示数为U1=5V，调零后R2的滑片位置保持不变．
（1）当电压表示数为U1=5V时，求R1消耗的电功率
（2）当电压表示数为U1=5V时，求R2接入电路中的阻值
（3）某次检测中，电流表示数I1′=0.2A，请通过计算，判断此驾驶员属于酒驾还是醉驾．
23．（12分）如图所示是小明家的电热水壶及其铭牌：小明将该电热水壶接入家庭电路，用它来加热1.5kg水。
（1）试计算该电热水壶正常工作时的电流?
（2）水从20℃加热到100℃吸收的热量是多少?
（3）在额定电压下，小明烧开这壶水实际用时8min，则这段时间内消耗的电能是多少?
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、C
3、B
4、C
5、D
6、C
7、C
8、C
9、D
10、A
11、B
12、D
二、填空题（每题5分，共4题，20分）
13、电压 电流
14、分子不停地做无规则 分子热运动
15、S 地磁场
16、1:2 160 有部分热量散失到空气中
三、实验题（共12分）
17、保持不变 晶体 48 固液共存状态 被加热的物质受热不均匀
18、 电阻断路 0.12 A 成正比 5 变大 20
19、 A 灯泡（灯丝） 3.8 2.66 暗
四、作图题（共16分）
20、答案见解析
21、如下图所示
五、计算题（共22分）
22、（1）0.5W （2）10Ω （3）此驾驶员为酒驾．
23、 (1) 5A；(2)5.04×105J；(3)5.28×105J。
物质
热值1000kJ/kg
焦炭
30
酒精
30
煤油
46
汽油
46
