2023-2024学年江苏省淮安市洪泽区物理九年级第一学期期末质量跟踪监视试题含答案

这是一份2023-2024学年江苏省淮安市洪泽区物理九年级第一学期期末质量跟踪监视试题含答案，共9页。
学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）

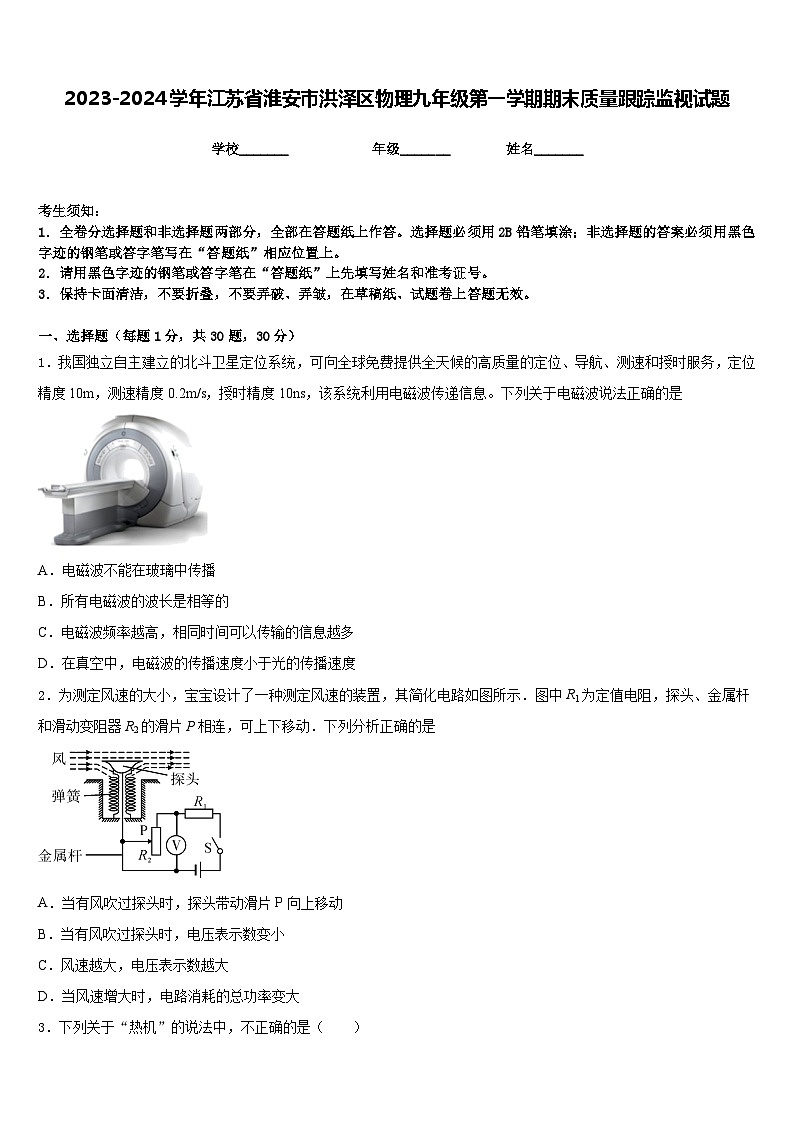

1．我国独立自主建立的北斗卫星定位系统，可向全球免费提供全天候的高质量的定位、导航、测速和授时服务，定位精度10m，测速精度0.2m/s，授时精度10ns，该系统利用电磁波传递信息。下列关于电磁波说法正确的是
A．电磁波不能在玻璃中传播
B．所有电磁波的波长是相等的
C．电磁波频率越高，相同时间可以传输的信息越多
D．在真空中，电磁波的传播速度小于光的传播速度
2．为测定风速的大小，宝宝设计了一种测定风速的装置，其简化电路如图所示．图中R1为定值电阻，探头、金属杆和滑动变阻器R2的滑片P相连，可上下移动．下列分析正确的是
A．当有风吹过探头时，探头带动滑片P向上移动
B．当有风吹过探头时，电压表示数变小
C．风速越大，电压表示数越大
D．当风速增大时，电路消耗的总功率变大

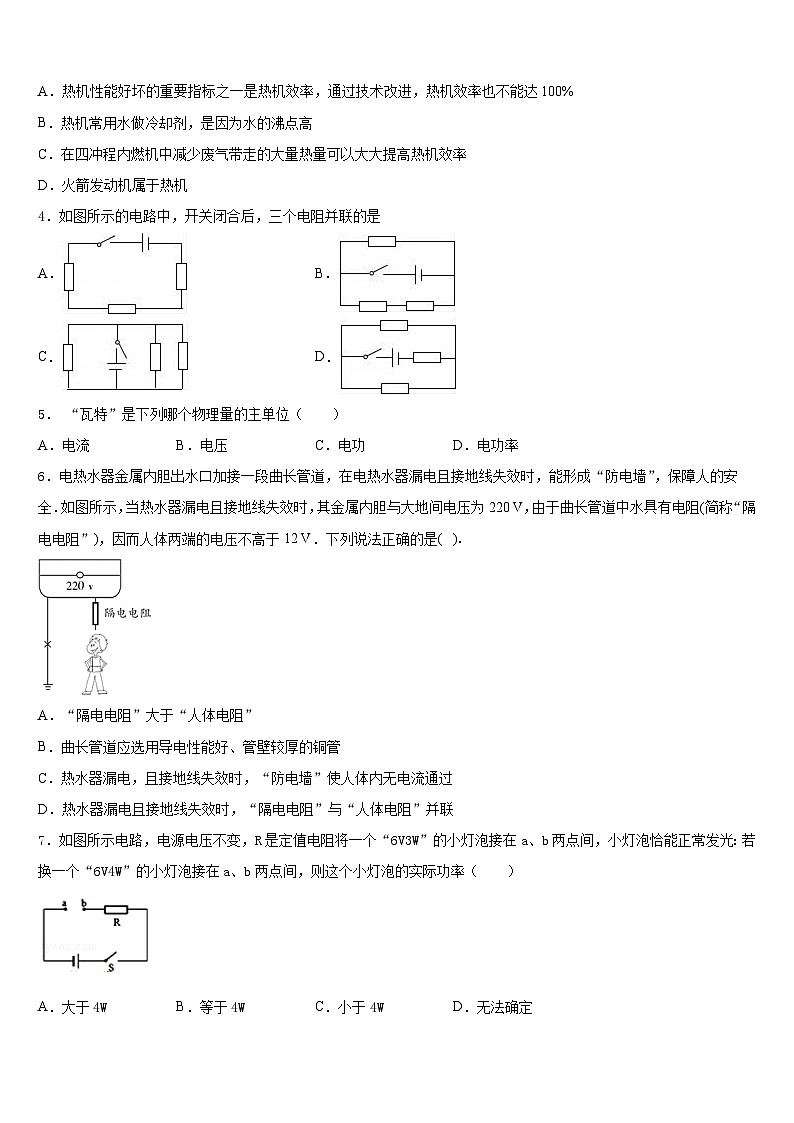

3．下列关于“热机”的说法中，不正确的是（ ）
A．热机性能好坏的重要指标之一是热机效率，通过技术改进，热机效率也不能达100%
B．热机常用水做冷却剂，是因为水的沸点高
C．在四冲程内燃机中减少废气带走的大量热量可以大大提高热机效率
D．火箭发动机属于热机
4．如图所示的电路中，开关闭合后，三个电阻并联的是
A．B．
C．D．
5． “瓦特”是下列哪个物理量的主单位（ ）
A．电流B．电压C．电功D．电功率
6．电热水器金属内胆出水口加接一段曲长管道，在电热水器漏电且接地线失效时，能形成“防电墙”，保障人的安全．如图所示，当热水器漏电且接地线失效时，其金属内胆与大地间电压为220 V，由于曲长管道中水具有电阻(简称“隔电电阻”)，因而人体两端的电压不高于12 V．下列说法正确的是( )．
A．“隔电电阻”大于“人体电阻”
B．曲长管道应选用导电性能好、管壁较厚的铜管
C．热水器漏电，且接地线失效时，“防电墙”使人体内无电流通过
D．热水器漏电且接地线失效时，“隔电电阻”与“人体电阻”并联
7．如图所示电路，电源电压不变，R是定值电阻将一个“6V3W”的小灯泡接在a、b两点间，小灯泡恰能正常发光：若换一个“6V4W”的小灯泡接在a、b两点间，则这个小灯泡的实际功率（ ）
A．大于4WB．等于4WC．小于4WD．无法确定

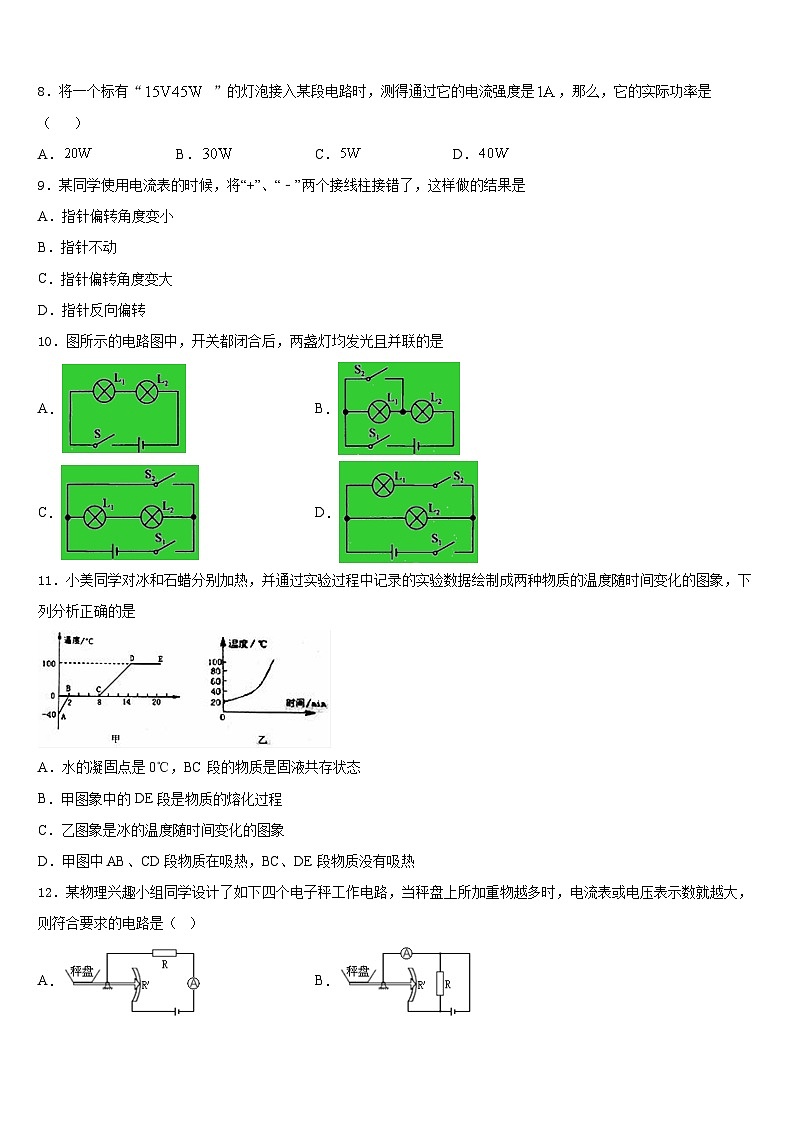

8．将一个标有“ ”的灯泡接入某段电路时，测得通过它的电流强度是，那么，它的实际功率是（ ）
A．B．C．D．
9．某同学使用电流表的时候，将“+”、“﹣”两个接线柱接错了，这样做的结果是
A．指针偏转角度变小
B．指针不动
C．指针偏转角度变大
D．指针反向偏转
10．图所示的电路图中，开关都闭合后，两盏灯均发光且并联的是
A．B．
C．D．
11．小美同学对冰和石蜡分别加热，并通过实验过程中记录的实验数据绘制成两种物质的温度随时间变化的图象，下列分析正确的是
A．水的凝固点是0℃，BC段的物质是固液共存状态
B．甲图象中的DE段是物质的熔化过程
C．乙图象是冰的温度随时间变化的图象
D．甲图中AB、CD段物质在吸热，BC、DE段物质没有吸热
12．某物理兴趣小组同学设计了如下四个电子秤工作电路，当秤盘上所加重物越多时，电流表或电压表示数就越大，则符合要求的电路是（ ）
A．B．
C．D．
二、填空题（每题5分，共4题，20分）
13．教室里的各盏照明灯是_____连接的，当老师多开一盏照明灯时，干路上的电流大小将________（选填“变大”、“不变”或“变小”）,干路两端的总电阻大小将 _____（选填“变大”、“不变”或“变小”）。
14．某同学在用电压表测电压时，已知所使用的双量程电压表能够满足实验的测量要求。在不能事先估计电压的情况下，为了避免损坏电压表，且又能较精确地测出电路两端的电压，常常通过“试触”来确定电压表的量程。
（1）闭合开关前，指针偏转情况如图所示，接下来应进行的操作是_____________；
（2）随后，假如先选用电压表的小量程：闭合开关然后迅速断开，同时观察开关闭合瞬间电压表的指针偏转情况，若指针____________________________,则换用电压表的大量程；
（3）假如先选用电压表的大量程：闭合开关然后迅速断开，同时观察开关闭合瞬间电压表的指针偏转情况，若指针___________________,则换用电压表的小量程。
15．图中高压输电线上的装置是导体，它的作用是将四根导线并联起来，相当于增大了导线的______，从而减小了输电导线的______，这样就能大大减少输电线上电能的损失．
16．一只电烙铁上标有“220V 100W”字样。若该电烙铁正常工作30分钟，消耗的电能是_________焦。若实际加在该电烙铁上的电压是198伏且电烙铁的电阻保持不变，则它的实际功率是_________瓦。
三、实验题（共12分）
17．（4分）用调节好的天平测量金属块的质量，天平平衡时右盘中的砝码质量、游码在标尺上的位置如图甲所示，用量筒测量金属块的体积如图乙所示，则该金属块的质量为_______g，体积为______cm3密度为______kg/m3。
18．（4分）在“测量小灯泡的电功率”的实验中，小明准备了如下器材：电源（电压恒为6V）、开关、电压表和电流表各一只、额定电压为2.5V的小灯泡（电阻约为10Ω）、滑动变阻器（“20Ω 1A”）、导线若干。请解答下列问题。
(1)如图甲所示，小明连接的电路中存在连接错误，但只需改动一根导线，即可使电路连接正确。请你帮他在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法；
（________）
(2)经检查电路连接正确后，小明闭合开关开始实验，他发现无论怎样移动滑片，灯泡都不亮，但电流表有示数，电压表无示数，则电路故障可能是______（选填字母）；
A．电压表处接触不良 B．灯丝断了 C．灯座内部出现短路
(3)排除故障后，移动滑片P到某一位置时，电压表示数如图乙所示，为了测出小灯泡的额定功率，应将滑片P向_______（A或B）端移动。小明实验所测的数据和灯泡发光情况如图表所示，则小灯泡的额定功率为_______W；
(4)小明分析实验数据时，发现当电压表的示数增大时，电压表与电流表的示数之比________（选填“变大”、“变小”或“不变”），除此之外，你还有哪些发现？_______________________（写出一条即可）。
19．（4分）（某实验小组的同学在进行“测量小灯泡的额定功率”的实验中，现有器材：电源（电压恒为6V）、开关、电压表、电流表各一个，导线若干，额定电压为3.8V的待测小灯泡（电阻约为12Ω），滑动变阻器两个（A：“5Ω 2A”；B：“20Ω 0.5A”）．
（1）该实验的实验原理是_____；实验中，应选用的滑动变阻器是_____（选填“A”或“B”）．
（2）如图甲所示是小田同学连接的实物电路图，图中只有一根导线连接错误，请你在图中用“×”标出这根错接的导线，只改接一根导线使电路成为正确的电路（不能与其他导线交叉）．
（______）
（3）小田确认电路连接无误后闭合开关，无论怎样移动滑动变阻器的滑片，小灯泡始终不发光且电压表的示数都接近电源电压，则电路的故障是_____．
（4）排除故障后，移动滑动变阻器的滑片，并绘制出了小灯泡的电流随电压变化的图象如图乙所示，则该小灯泡的额定功率为_____W．
（5）该组的另一同学接着实验时，发现电压表0～15V量程已经损坏，0～3V量程还可以正常使用，在不添加器材的情况下，为了测出该小灯泡的额定功率，请你在丙图中的虚线框内画出正确的电路图．
（______）
（6）由图乙推知：小灯泡的实际电压是额定电压一半时的电功率为P1，小灯泡的实际电流是额定电流一半时的电功率为P2，则P1_____P2（选填“大于”、“小于”或“等于”）．
四、作图题（共16分）
20．（8分）如图所示电路中,甲、乙是两只电表(电流表或电压表),闭合开关后,两灯均能发光,请在图中画出甲、乙分别是什么表．
（______）
21．（8分）如图所示是一个常用的插线板。插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压，开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯烧断，开关闭合时插孔也能提供工作电压。根据上述说明，在图乙中画出开关、指示灯、插孔与电源线的连接方式。
（______）
五、计算题（共22分）
22．（10分）某工厂利用地热温泉水辅助冬季供暖，地热温泉水每天出水量为2.5×104kg，温泉水的初温是80℃，供暖后温度降到40℃。若这些热量改由燃烧焦炭的锅炉提供，则需要完全燃烧200kg的焦炭。[c温泉水=4.2×103J/(kg·℃)；q焦炭=3.0×107J/kg]。求：
（1）这些温泉水每天放出的热量；
（2）锅炉的效率。
23．（12分）如图甲是某品牌多功能电热养生壶，如图乙为其简化的电路图。电热养生壶为了煮制不同的食材，设有“高速档”、“中速档”和“低速档”三个档位，铭牌参数见表格，其中“中速档“和“低速档“功率模糊不清。已知电阻R2＝96.8Ω．求：
（1）养生壶在高速档正常工作5min消耗的电能为多少焦？
（2）R1的阻值为多少Ω；
（3）在某用电高峰期，若家庭电路中只有电热养生壶在“低速档”工作，标有“3000imp/kW•h“的电能表指示灯用时4min闪烁81次，此时家庭电路两端的实际电压为多少V？
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、C
3、B
4、C
5、D
6、A
7、C
8、C
9、D
10、D
11、A
12、D
二、填空题（每题5分，共4题，20分）
13、并联 变大 变小
14、调零 偏转超过最大值 偏转较小
15、横截面积 电阻
16、 81
三、实验题（共12分）
17、81 30 2.7×103
18、 C A 0.65 变大 灯的实际功率越大，灯越亮
19、P＝UI B 灯泡断路 1.14 大于
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)4.2×109 J；(2)70%。
23、（1）4.5×105J；（2）48.4Ω；（3）198V
实验次数
1
2
3
4
电压/V
0.5
1.5
2.5
3
电流/A
0.1
0.2
0.26
0.28
灯泡亮度
逐渐变亮
额定电压
220V
功率选择
高速挡
中速挡
低速挡
1500W
×××W
×××W
