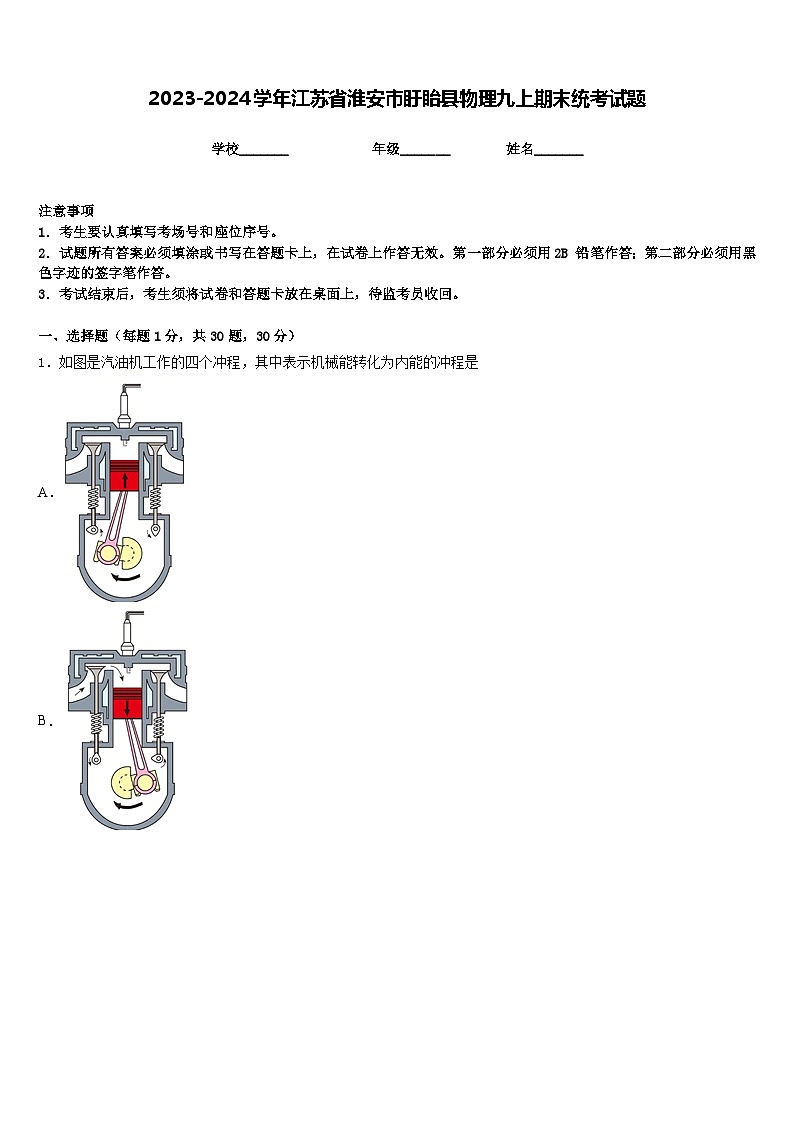

2023-2024学年江苏省淮安市盱眙县物理九上期末统考试题含答案
展开
这是一份2023-2024学年江苏省淮安市盱眙县物理九上期末统考试题含答案，共9页。试卷主要包含了考生要认真填写考场号和座位序号，关于静电现象，下列说法正确的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．如图是汽油机工作的四个冲程，其中表示机械能转化为内能的冲程是
A．
B．
C．
D．

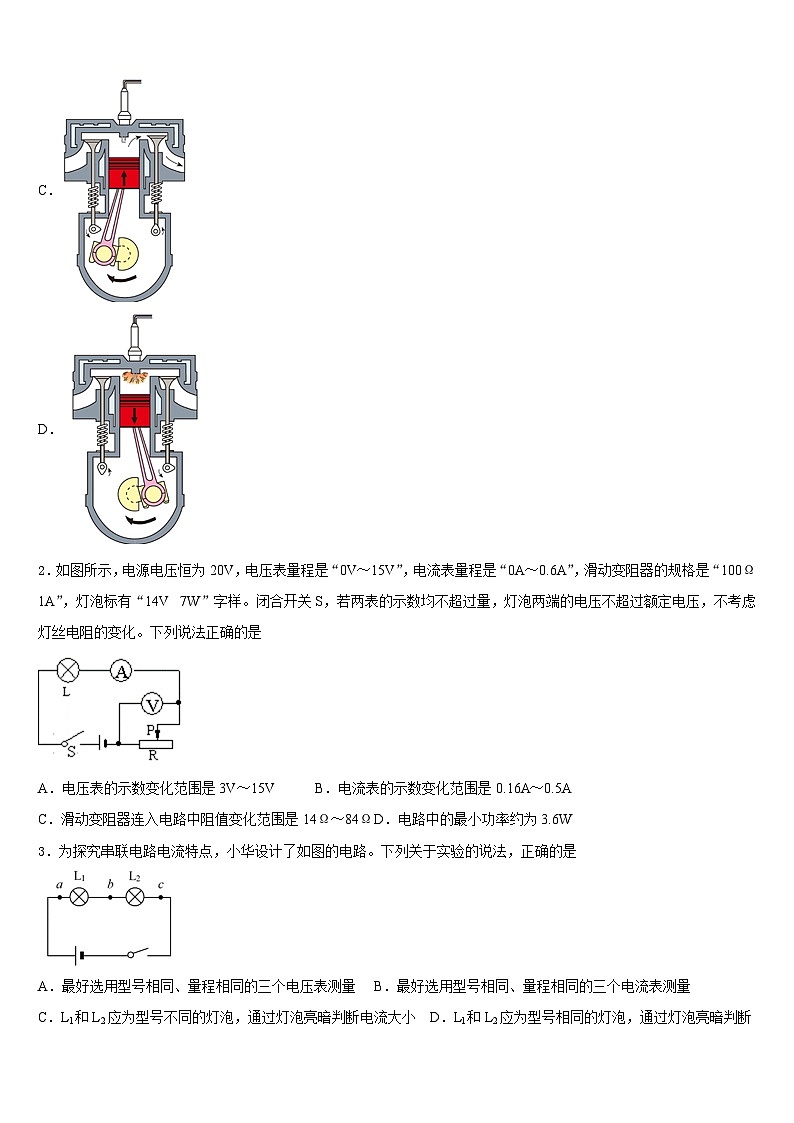

2．如图所示，电源电压恒为20V，电压表量程是“0V～15V”，电流表量程是“0A～0.6A”，滑动变阻器的规格是“100Ω 1A”，灯泡标有“14V 7W”字样。闭合开关S，若两表的示数均不超过量，灯泡两端的电压不超过额定电压，不考虑灯丝电阻的变化。下列说法正确的是
A．电压表的示数变化范围是3V～15VB．电流表的示数变化范围是0.16A～0.5A
C．滑动变阻器连入电路中阻值变化范围是14Ω～84ΩD．电路中的最小功率约为3.6W
3．为探究串联电路电流特点，小华设计了如图的电路。下列关于实验的说法，正确的是
A．最好选用型号相同、量程相同的三个电压表测量B．最好选用型号相同、量程相同的三个电流表测量
C．Ll和L2应为型号不同的灯泡，通过灯泡亮暗判断电流大小D．Ll和L2应为型号相同的灯泡，通过灯泡亮暗判断电流大小

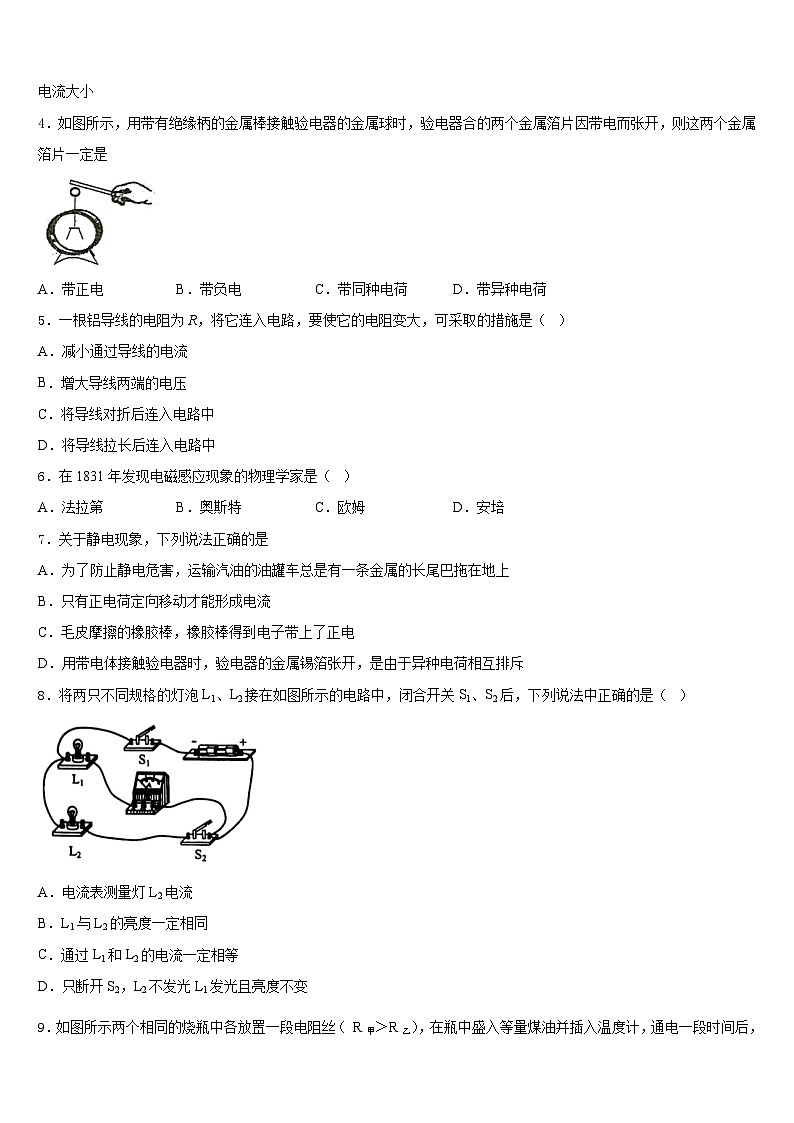

4．如图所示，用带有绝缘柄的金属棒接触验电器的金属球时，验电器合的两个金属箔片因带电而张开，则这两个金属箔片一定是
A．带正电B．带负电C．带同种电荷D．带异种电荷
5．一根铝导线的电阻为R，将它连入电路，要使它的电阻变大，可采取的措施是（ ）
A．减小通过导线的电流
B．增大导线两端的电压
C．将导线对折后连入电路中
D．将导线拉长后连入电路中
6．在1831年发现电磁感应现象的物理学家是（ ）
A．法拉第B．奥斯特C．欧姆D．安培
7．关于静电现象，下列说法正确的是
A．为了防止静电危害，运输汽油的油罐车总是有一条金属的长尾巴拖在地上
B．只有正电荷定向移动才能形成电流
C．毛皮摩擦的橡胶棒，橡胶棒得到电子带上了正电
D．用带电体接触验电器时，验电器的金属锡箔张开，是由于异种电荷相互排斥
8．将两只不同规格的灯泡L1、L2接在如图所示的电路中，闭合开关S1、S2后，下列说法中正确的是（ ）
A．电流表测量灯L2电流
B．L1与L2的亮度一定相同
C．通过L1和L2的电流一定相等
D．只断开S2，L2不发光L1发光且亮度不变
9．如图所示两个相同的烧瓶中各放置一段电阻丝（ R甲＞R乙），在瓶中盛入等量煤油并插入温度计，通电一段时间后，甲瓶中温度计示数比乙瓶中温度计示数高．该现象说明了电流产生的热量与下列哪个因素有关？（ ）
A．通电时间 B．电流 C．电荷量 D．电阻
10．图中，能直接测量通过灯L1电流的电路是（ ）
A．
B．
C．
D．
11．如图所示，甲、乙为电压表或电流表，闭合开关时，灯泡恰好正常发光，电路正常。下列说法正确的是（ ）
A．甲为电流表，乙为电压表
B．甲乙两表示数的比值等于灯泡额定电流
C．甲乙两表示数的乘积等于灯泡额定功率
D．甲乙两表交换位置后，灯泡比原来更亮
12．下列关于温度、内能和热量的说法中正确的是
A．物体的温度升高，它的内能增加
B．温度为的物体是没有内能的
C．物体的内能越大，它含有的热量越多
D．热量从内能多的物体传向内能少的物体
二、填空题（每题5分，共4题，20分）
13．将一个阻值是12Ω的小灯泡接在l0V的电压上，为使通过小灯泡的电流不超过0.5A，则应_____联一个_____Ω的电阻。
14．艾灸是中华医学的瑰宝，利用艾条燃烧产生的热量刺激人体穴位，能够达到防病治病的目的。如图艾灸过程中是通过_____方式改变人体内能的。若一根质量为的艾条，完全燃烧能放出的热量，则该艾条的热值为_____。
15．电流表越精密，其内部电阻就会越小，这样，当电流表_____联接入电路中时，电路的总电阻和电流都不会有明显的变化，可以忽略。但是，电流表的接入毕竟使电路有所变化，因此，测量是有误差的，由此引起电流的测量值应该比真实值略_____（填“大”、“小”）。
16．随着人们生活水平的不断提高，汽车走进了很多家庭。小汽车的发动机是汽油机，汽油机工作时，将机械能转化为内能的是__________冲程。小汽车用汽油作燃料，但用水作为发动机的冷却剂，这是因为水与汽油相比___________大的原因。
三、实验题（共12分）
17．（4分）为探究“影响电磁铁磁性强弱的因素”，小明用电池(电压一定)、 滑动变阻器、 数量较多的大头针、铁钉以及较长的导线为主要器材，进行如图所示的简易实验.
（1）如图将导线绕在两枚铁钉上，构成两个简易电磁铁串联的电路。从图中的情景看出，在其他条件相同的情况下，线圈的匝数越_______(选填 “多”或“少”)磁性越强。
（2）闭合开关，看到大头针会被吸向铁钉，说明大头针和铁钉之间有力的作用，这个力是通过_________而传递的：同时看到甲电磁铁上方的小磁针将_______(填“顺时针转动”“逆时针转动”或“静止不动”)。
（3）在（1）的基础上，将滑动变阻器的滑片向左调节，甲电磁铁所吸的大头针数量________；在（1）的基础上，将电源的正负极互换，甲电磁铁所吸的大头针数量___________(均选填“增大”、 “减少”或“不变”)
（4）某市科技馆有机器人和参观者下象棋的展台，机器人取放棋子时用一根“手指”接触棋子表面就可以实现(如图所示)，其奥秘是 “手指”内部有电磁铁.
①机器人取放棋子是利用了电磁铁的__________(选填“磁性有无”或“磁极方向”)可以控制的特点.
②制作象棋棋子的材料应该是下列常见金属材料中的________(选填字母)
A．铁 B．铜 C．铝
18．（4分）在“测定小灯泡的电功率”的实验中，选用如图甲所示的器材，其中电源电压为6V，小灯泡的额定电压为2.5V（灯丝电阻约为12Ω）。
(1)如图甲是小明测定灯泡额定功率的实物图（不完整）；
①为了能够顺利完成实验探究，下列两种规格的滑动变阻器应选用_____（填符号）。
A．“10Ω0.5A”的滑动变阻器 B．“50Ω0.5A”的滑动变阻器
②请用笔画线代替导线将实物电路图连接完整，要求：滑片向左移时灯泡变暗，连线不得交叉；
（________）
(2)小明在连接好电路的最后一根导线时，发现电压表指针立刻偏到最大刻度处，小灯泡却不亮，且电流表也没有示数，上述现象反映他在操作中存在的不规范之处是_____，出现上述故障的原因可能是_____。
(3)排除故障后，小明发现他很幸运，电压表并没有因此而损坏。小明便开始进行测量，闭合开关，移动滑片，电压表的示数如图乙所示，其读数是_____V；为了测量小灯泡的额定功率，应将滑动变阻器的滑片向_____（选填“A”或“B”）端移动。
(4)根据实验测得的数据，绘制出小灯泡的电流随它两端电压变化的关系图象（如图丙所示），分析图象可知：①小灯泡的额定功率为_____W；②小灯泡灯丝电阻是变化的，主要是受_____变化的影响；
(5)完成上述实验后，小明进行了反思，如果刚才电表被损坏了，能不能换成其他的实验器材来完成实验呢，经过思考，小明打算增加一个阻值为10Ω的电阻R0，只利用一只电表，通过简单操作（开关S接“a”、“b”各一次）来测量小灯泡的额定功率。方案一、二是小明设计的两种不同方案的电路图。则以下判断正确的是_____。
A．两种方案都能 B．两种方案都不能
C．方案一能，方案二不能 D．方案一不能，方案二能
19．（4分）采用下图的电路装置探究“电流产生的热量跟什么因素有关”．接通电源，瓶内的空气被加热后膨胀，使U形管的液面发生变化，通过观察U形管的液面变化情况比较出瓶内电阻丝的发热多少．
（1）图所示是探究电流产生的热量跟__________的关系，通电一段时间______（选填“左瓶”或“右瓶”）内的电阻丝产生的热量多．
（2）让实验装置冷却到初始状态，把右瓶并联的两根电阻丝都放入瓶内，接通电源比较两瓶内电阻丝发热多少．此时该装置是探究电流产生的热量跟________的关系，一段时间后电阻丝产生的热量_________（选填“左瓶”、“右瓶”、“两瓶一样”）多．
四、作图题（共16分）
20．（8分）闭合开关S后，通电螺线管与磁极间的磁感线形状如图所示，请在图中用箭头标明磁感线的方向，并用“+”、“-”号标出电源的正、负极。
21．（8分）如图所示是一个未连接完成的实物电路图，请根据要求用笔画线代替导线完成电路连接。要求：①滑动变阻器只控制灯泡L2的亮度，滑片P右移，灯泡L2变亮；②L2和滑动变阻器串联后的电路与灯泡L1并联；③电流表测量干路中的电流，导线不能交叉。
（_______________）
五、计算题（共22分）
22．（10分）有一只小灯泡，它的额定电压是6V，当加在它两端的电压是4V时，通过灯泡的电流为0.2A，则灯泡的额定功率是多少？若所加电压为5V时，灯泡的实际功率是多少？
23．（12分）在如图所示的电路中，电源电压保持不变，电阻R1的阻值为10 Ω．闭合开关S，电流表A1的示数为0.3 A，电流表A1的示数为0.1 A．
求：
(1)电源电压U；
(1)电阻R1的阻值；
(3)通电10 s，电流通过电阻R1做的功W1．
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、D
3、B
4、C
5、D
6、A
7、A
8、D
9、D
10、D
11、C
12、A
二、填空题（每题5分，共4题，20分）
13、串 不小于8
14、热传递
15、串 小
16、压缩 比热容
三、实验题（共12分）
17、多 磁场 顺时针转动 增大 不变 磁性有无 A
18、B 连接电路时未断开开关 灯泡断路 2.2 B 0.5 温度 D
19、电流 左瓶 电阻 左瓶
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、1.8W，1.25W
23、6V 30Ω 11J
