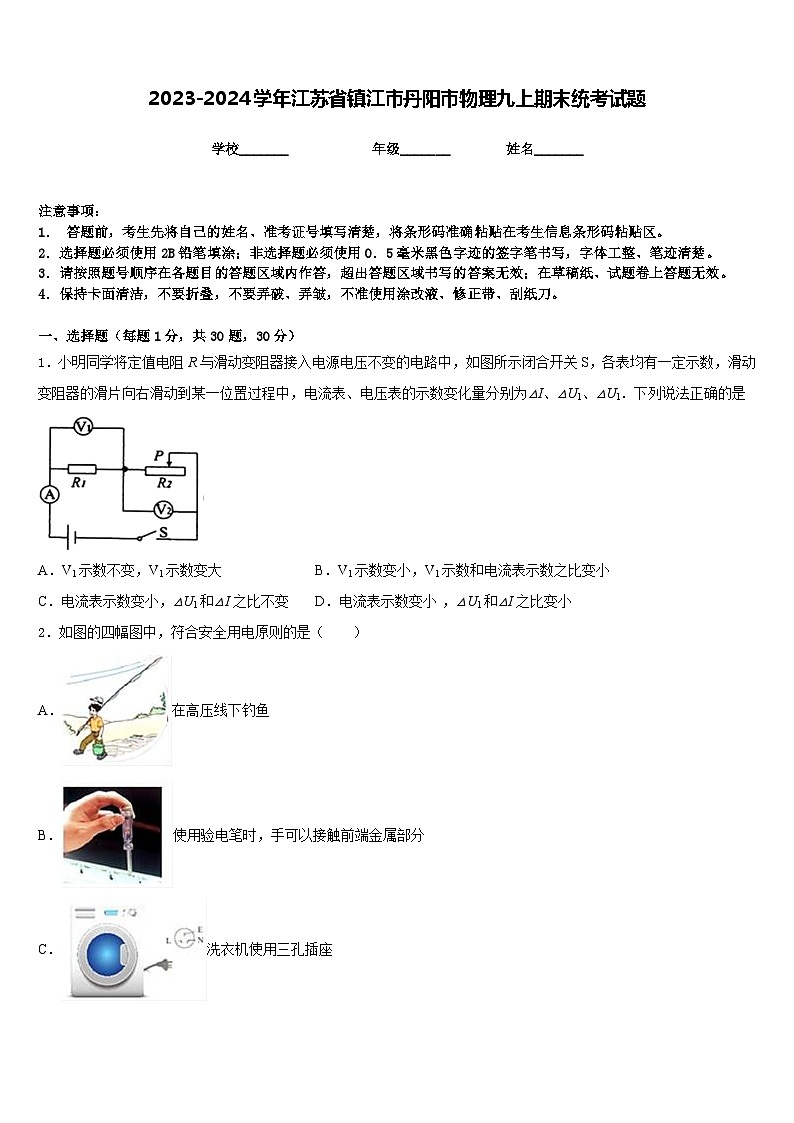

2023-2024学年江苏省镇江市丹阳市物理九上期末统考试题含答案

这是一份2023-2024学年江苏省镇江市丹阳市物理九上期末统考试题含答案，共9页。试卷主要包含了下列做法符合安全用电原则的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．小明同学将定值电阻R与滑动变阻器接入电源电压不变的电路中，如图所示闭合开关S，各表均有一定示数，滑动变阻器的滑片向右滑动到某一位置过程中，电流表、电压表的示数变化量分别为△I、△U1、△U1．下列说法正确的是
A．V1示数不变，V1示数变大B．V1示数变小，V1示数和电流表示数之比变小
C．电流表示数变小，△U1和△I之比不变D．电流表示数变小 ，△U1和△I之比变小
2．如图的四幅图中，符合安全用电原则的是（ ）
A．在高压线下钓鱼
B．使用验电笔时，手可以接触前端金属部分
C．洗衣机使用三孔插座
D．同一个插线板可以同时使用几个大功率用电器

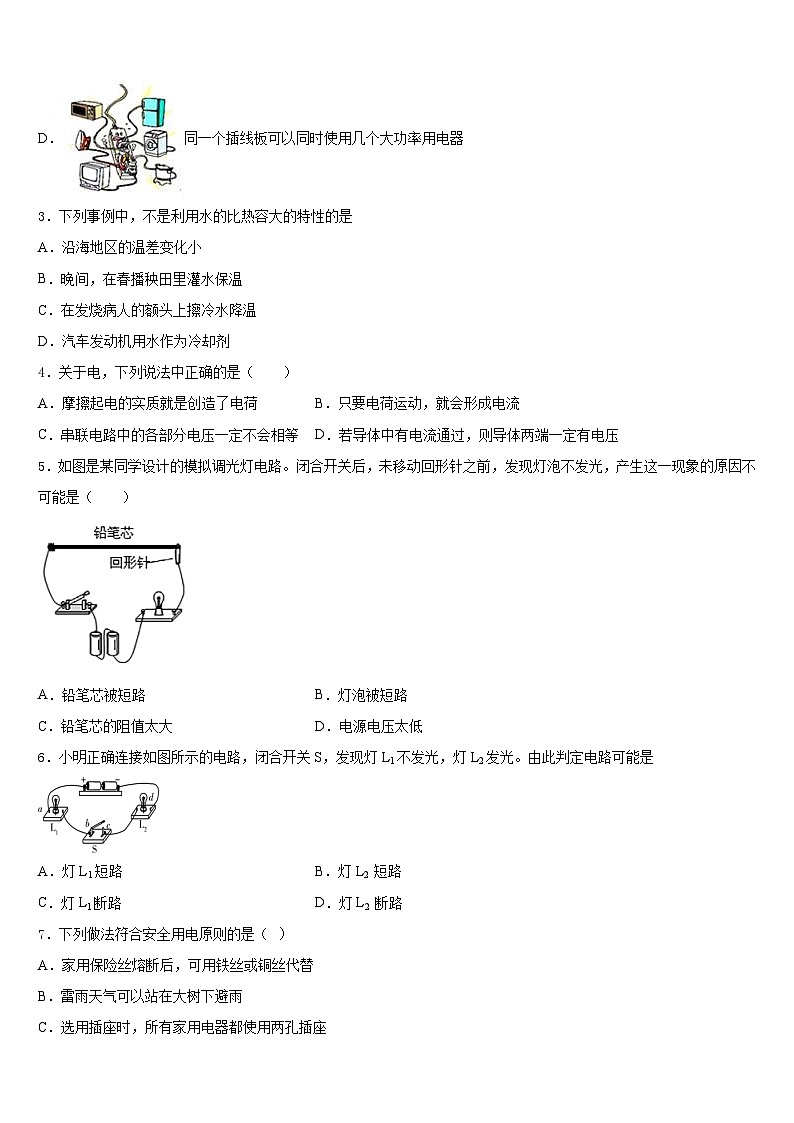

3．下列事例中，不是利用水的比热容大的特性的是
A．沿海地区的温差变化小
B．晚间，在春播秧田里灌水保温
C．在发烧病人的额头上擦冷水降温
D．汽车发动机用水作为冷却剂
4．关于电，下列说法中正确的是（ ）
A．摩擦起电的实质就是创造了电荷B．只要电荷运动，就会形成电流
C．串联电路中的各部分电压一定不会相等D．若导体中有电流通过，则导体两端一定有电压
5．如图是某同学设计的模拟调光灯电路。闭合开关后，未移动回形针之前，发现灯泡不发光，产生这一现象的原因不可能是（ ）
A．铅笔芯被短路B．灯泡被短路
C．铅笔芯的阻值太大D．电源电压太低
6．小明正确连接如图所示的电路，闭合开关S，发现灯L1不发光，灯L2发光。由此判定电路可能是
A．灯L1短路B．灯L2 短路
C．灯L1断路D．灯L2 断路
7．下列做法符合安全用电原则的是（ ）
A．家用保险丝熔断后，可用铁丝或铜丝代替
B．雷雨天气可以站在大树下避雨
C．选用插座时，所有家用电器都使用两孔插座
D．搬动电器前应断开电源开关
8．张华同学在“探究通过导体的电流与其两端电压的关系”的实验中，将记录的实验数据通过整理作出了如图所示的图像．分析图像得出的下列说法中错误的是( )
A．通过导体A的电流与其两端的电压成正比
B．导体A和B的电阻之比为1∶2
C．当在导体B的两端加上1 V的电压时，通过导体B的电流为0.1 A
D．将导体A和B串联时通过A的电流为0.4 A，则导体B两端的电压为2 V
9．如图所示，干燥环境下甲验电器的金属箔张开，乙验电器的金属箔闭合。小妙用带有绝缘柄的棒，接触甲、乙两验电器的金属球，发现乙的金属箔由闭合变成张开。由此可知（ ）
A．接触时，棒中的电流方向一定向左
B．接触后，甲的金属箔完全闭合
C．这根棒肯定是铜棒
D．这根棒肯定不是干燥的木棒
10．小华用标有“12V 60W”的甲灯和标有“24V 30W”的乙灯做实验，若灯丝电阻不变，则关于两个灯的比较，下列说法正确的是（ ）
A．将两灯并联接入电压为12V的电路中，甲灯消耗电能比乙灯快
B．若消耗相同的电能，则甲灯正常工作的时间一定比乙灯正常工作时间长
C．将两灯串联接入电压为24V的电路中，甲灯可能正常发光
D．电流通过甲灯所做的功一定比通过乙灯所做的功多
11．下列做法中符合安全用电原则的是（ ）
A．用电器的金属外壳不用接地线
B．把用电器的三脚插头改成两脚插头使用
C．家庭电路中控制用电器的开关一定要接在火线上
D．用湿抹布擦拭带电的插座面板
12．某型号电吹机，电动机和电热丝串联；电动机带动风叶转动，电热丝给空气加热，得到热风，电动机线圈电阻为，电热丝电阻为；将电吹风接入电压为U的电源后，通过的电流为I，消耗的电功率为P，同学们得到了四个关系式．下列选项中，关系式均正确的是
① ② ③ ④
A．①②B．②③
C．①④D．③④
二、填空题（每题5分，共4题，20分）
13．对人体的安全电压是不高于______伏，家用电器如电灯和冰箱之间是_____（选填 “串”或“并”）联连接的。
14．如图是某轻轨车站的设计方案，与站台连接的轨道有一个小的坡度。从能量利用的角度看，这种设计的优点是：机车进站时的部分_____能转化为重力势能，减少因刹车损耗的机械能；机车出站时储存的重力势能又转化为_____能，_____(选填“能”或“不能”)起到节能的作用。
15．用塑料棒摩擦毛衣，塑料棒能够吸引纸屑，说明带电体具有_____的性质，如果用摩擦过的塑料棒接触验电器金属小球（如图所示），验电器的金属箔片张开，这是因为箔片带_____（同/异）种电荷相互排斥，摩擦起电的实质是_____在物质间转移．
16．我们常说铁丝很难被拉断是因为分子间有________力，同时铁块很难被压缩说明分子间还有________力；来回弯折铁丝，发现弯折位置烫手，这是通过_________方式增加铁丝内能的。
三、实验题（共12分）
17．（4分）小天妈妈买到一块绿松石，小天想知道绿松石的密度，进行了如下实验步骤

（1）按图甲调节天平横梁平衡，这一过程中的错误是________；
（2）纠正错误后，小天调节天平平衡并测量出该工艺品的质量，当天平平衡时，右盘砝码和游码如图乙所示，工艺品的质量m为________g；
（3）小天利用量筒测量工艺品的体积如图丙所示，则该工艺品的密度为________g／cm3；
（4）如果小天将实验步骤(2)、(3)互换一下，测出工艺品的密度将偏________(填“大”或“小”)
（5）实验完成后，小天还利用这块绿松石工艺品和一个弹簧测力计测出了家中食用油的密度，实验过程如图丁所示，弹簧测力示数为F,则食用油的密度(写出字母表达式)p油=________。(工艺品已经测出的质量和体积分别用m石和V石表示)
18．（4分）甲、乙两组同学想研究“灯泡亮度改变时电功率的变化情况”。实验室提供的器材如下：两个实验室用小灯泡（一个字迹模糊，一个标有“1.5V”）、两种规格（“”和“”）的滑动变阻器各一个、电源（电压相等且保持不变）、电流表和电压表、开关、导线若干，部分电路图如（b）；

(1)电路连接后，闭合开关发现小灯泡不亮，但电流表和电压表均有示数；按下来进行的操作正确的是________；
A．检查滑动变阻器是否断路 B．移动滑动变阻器的滑片
C．检查小灯泡是否断路 D．检查开关是否接触良好
(2)在两组同学移动滑片的过程中，电表示数和灯的亮度都发生变化，当滑动变阻器的滑片都移到中点时，电压表示数均为1.5V，电流表示数也相同（如图a所示），此时甲组的小灯泡比乙组的小灯泡暗；①标有“1.5V”字样的小灯泡是________（选填“甲”或“乙”）；②甲组同学所选用的滑动变阻器规格为________；③乙组同学所测小灯泡的实际电功率为________W。
19．（4分）小明利用图甲电路来探究电流与电阻的关系，他在实验中控制电压表示数为U0不变，相关器材规格已在图中标明。
(1)小明按照图甲连好电路；
(2)闭合开关前，滑动变阻器的滑片应置于图中最______(选填“左”或“右”)端；
(3)闭合开关，将电阻箱调至某阻值，调节滑动变阻器时，他发现电压表示数始终为零而电流表示数有明显变化，经检查是由于某处短路而造成的，则被短路的元件是_________；
(4)排除故障后小明调节电阻箱阻值R，进行了多次实验，其中将连入20Ω电阻改为10Ω时应将滑动变阻器的滑片向_____(选填“左”或“右”)端移动，这一过程中眼睛要一直观察电压表示数的变化。
(5)小明根据记录的多组实验数据绘制出了I与的关系图线如图乙所示，由此可知U0=______V，电流与电阻的倒数成________；
(6)通过分析小明得出了实验结论：在电压一定时，________。
四、作图题（共16分）
20．（8分）要让图中的灯 L1 和 L2 都能发光，请在图中“ ○”内填入相应的电流表或电压表符号。
（________）
21．（8分）如图所示，质地均匀的圆柱形细木棒放在地面上，另一端与支点O连接，在图中画出木棒所受重力的示意图、重力的力臂。
五、计算题（共22分）
22．（10分）如图所示，图甲是电水壶铭牌，图乙是电水壶内部的工作电路，其中S是温控开关，是电热管，是定值电阻。当电水壶处于加热状态时，水被迅速加热；当温度达到预定值时，温控开关S自动切换到另一处，处于保温状态。（不考虑指示灯的电阻及温度对电阻值的影响）
(1)A、B是两种不同颜色的指示灯，红色表示加热，黄色表示保温，请你判断B灯是什么颜色的指示灯？简要回答理由。
(2)该电水壶处于加热状态时通过的电流是多少？
(3)在保温状态下通电100s，定值电阻消耗的电能是多少？（保温功率是指保温时电路的总功率，答案保留整数）
23．（12分）某中学为学生供应开水，用锅炉将200 kg的水从30℃加热到100℃，燃烧了6 kg的无烟煤。水的比热容是4.2×103J/（kg℃），无烟煤的热值是3.5×l07J／kg。求：
（1）锅炉内的水吸收的热量是多少?
（2）无烟煤完全燃烧放出的热量是多少?
（3）此锅炉的效率是多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、C
3、C
4、D
5、A
6、A
7、D
8、D
9、D
10、A
11、C
12、C
二、填空题（每题5分，共4题，20分）
13、36 并
14、动 动 能
15、吸引轻小物体 同 电子
16、引 斥 做功
三、实验题（共12分）
17、游码未放在零刻度线上 27 2.7 大
18、B 甲 0.5
19、左 电阻箱（或电压表） 右 2 正比 电流与电阻成反比
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)黄色，理由见解析；(2)5A；(3)
23、（1）5.88×107J；（2）2.1×108J；（3）28%
