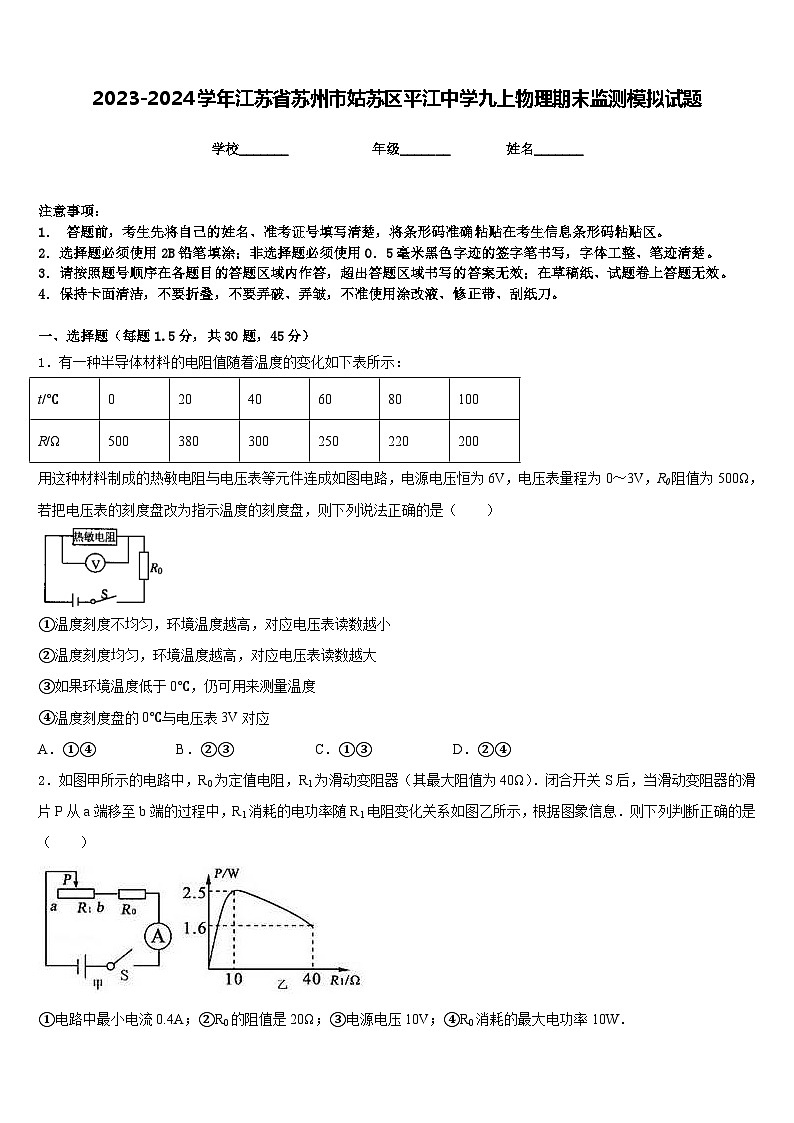

2023-2024学年江苏省苏州市姑苏区平江中学九上物理期末监测模拟试题含答案

这是一份2023-2024学年江苏省苏州市姑苏区平江中学九上物理期末监测模拟试题含答案，共13页。

学校_______ 年级_______ 姓名_______
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1.5分，共30题，45分）
1．有一种半导体材料的电阻值随着温度的变化如下表所示：
用这种材料制成的热敏电阻与电压表等元件连成如图电路，电源电压恒为6V，电压表量程为0～3V，R0阻值为500Ω，若把电压表的刻度盘改为指示温度的刻度盘，则下列说法正确的是（ ）
①温度刻度不均匀，环境温度越高，对应电压表读数越小
②温度刻度均匀，环境温度越高，对应电压表读数越大
③如果环境温度低于0℃，仍可用来测量温度
④温度刻度盘的0℃与电压表3V对应
A．①④B．②③C．①③D．②④
2．如图甲所示的电路中，R0为定值电阻，R1为滑动变阻器（其最大阻值为40Ω）．闭合开关S后，当滑动变阻器的滑片P从a端移至b端的过程中，R1消耗的电功率随R1电阻变化关系如图乙所示，根据图象信息．则下列判断正确的是（ ）
①电路中最小电流0.4A；②R0的阻值是20Ω；③电源电压10V；④R0消耗的最大电功率10W．
A．①②B．③④C．①③D．②④

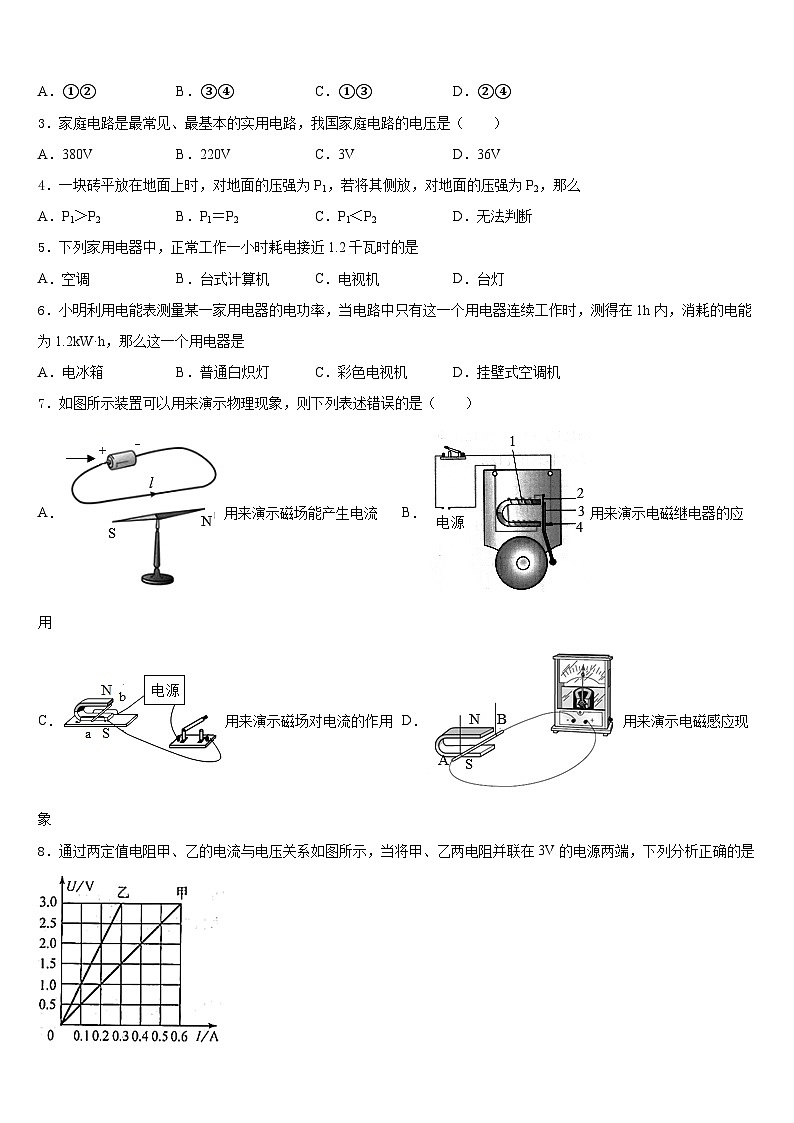

3．家庭电路是最常见、最基本的实用电路，我国家庭电路的电压是（ ）
A．380VB．220VC．3VD．36V
4．一块砖平放在地面上时，对地面的压强为P1，若将其侧放，对地面的压强为P2，那么
A．P1＞P2B．P1＝P2C．P1＜P2D．无法判断
5．下列家用电器中，正常工作一小时耗电接近1.2千瓦时的是
A．空调B．台式计算机C．电视机D．台灯
6．小明利用电能表测量某一家用电器的电功率，当电路中只有这一个用电器连续工作时，测得在1h内，消耗的电能为1.2kW·h，那么这一个用电器是
A．电冰箱 B．普通白炽灯 C．彩色电视机 D．挂壁式空调机
7．如图所示装置可以用来演示物理现象，则下列表述错误的是（ ）
A．用来演示磁场能产生电流B．用来演示电磁继电器的应用
C．用来演示磁场对电流的作用D．用来演示电磁感应现象
8．通过两定值电阻甲、乙的电流与电压关系如图所示，当将甲、乙两电阻并联在3V的电源两端，下列分析正确的是

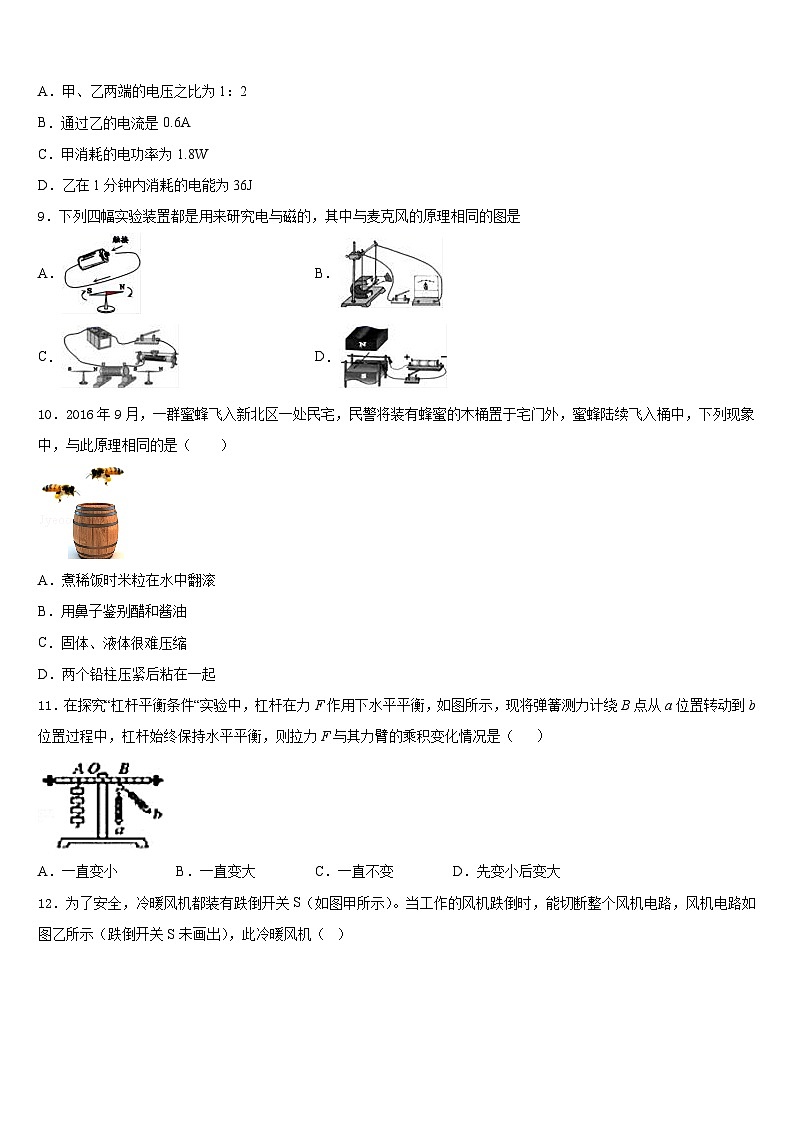

A．甲、乙两端的电压之比为1：2
B．通过乙的电流是0.6A
C．甲消耗的电功率为1.8W
D．乙在1分钟内消耗的电能为36J
9．下列四幅实验装置都是用来研究电与磁的，其中与麦克风的原理相同的图是
A．B．
C．D．
10．2016年9月，一群蜜蜂飞入新北区一处民宅，民警将装有蜂蜜的木桶置于宅门外，蜜蜂陆续飞入桶中，下列现象中，与此原理相同的是（ ）
A．煮稀饭时米粒在水中翻滚
B．用鼻子鉴别醋和酱油
C．固体、液体很难压缩
D．两个铅柱压紧后粘在一起
11．在探究“杠杆平衡条件“实验中，杠杆在力F作用下水平平衡，如图所示，现将弹簧测力计绕B点从a位置转动到b位置过程中，杠杆始终保持水平平衡，则拉力F与其力臂的乘积变化情况是（ ）
A．一直变小B．一直变大C．一直不变D．先变小后变大
12．为了安全，冷暖风机都装有跌倒开关S（如图甲所示）。当工作的风机跌倒时，能切断整个风机电路，风机电路如图乙所示（跌倒开关S未画出），此冷暖风机（ ）
A．S应装在P处
B．正立时，只闭合S1，电动机工作
C．跌倒时，只闭合S1，电动机工作
D．正立时，只闭合S2，发热丝工作
13．如图所示电路中，定值电阻R1、R2的阻值关系是R1A．电压表V的示数等于V1的示数
B．电压表V1的示数大于V2的示数
C．电流表A的示数等于A2的示数
D．电流表A1的示数大于A2的示数
14．下列用电器工作时，能量转化的主要形式与电饭锅相同的是（ ）
A．电烤箱B．空调C．电风扇D．洗衣机
15．小敏同学设计并制作了一个“盲人水杯”，其工作原理如图所示．杯中近杯口处A点是水位器的两个触点，当杯中的水位到达A位置时，水位器会自动发出音乐声，表示水已盛满．杯口处两个触点的作用相当于
A．导线B．用电器C．开关D．电源
16．下列关于导体电阻的说法中，正确的是
A．一根金属丝被均匀拉长后，它的电阻不变
B．导体中没有电流通过，导体就没有电阻
C．电阻与电压成正比，与电流成反比
D．电流与电压成正比，与电阻成反比
17．关于家庭电路和安全用电，下列说法正确的是（ ）
A．家庭电路中，电能表是测量家用电器总功率的仪表
B．家庭电路中，家用保险丝熔断后可用铁丝或铜丝代替
C．雷雨天气可以站在大树下避雨
D．发生触电事故时，不能用手去拉，应先切断电源再进行抢救
18．下列有关家庭电路的说法正确的是（ ）
A．家庭电路中的插座应与用电器串联
B．家庭电路的电压对于人体是安全的
C．测电笔可以辨别零线与地线
D．电能表用来测量用户消耗的电能
19．在图中的四种情境中，人对物体做功的是 ( )
A．图甲中提着水桶在水平地面上匀速前进
B．图乙中扛着米袋在楼梯上静止不动
C．图丙中用力推着汽车模型在水平面上运动
D．图丁中举着杠铃原地不动
20．关于电功和电功率的说法正确的是
A．电流做功越多，电功率越大
B．电功率越大，电流做功越快
C．电流做功时间越短，电功率越大
D．电流做同样的功，用电时间越长，电功率越大
21．在测量未知电阻Rx阻值的实验中，提供的实验器材有：稳压电源（电压未知）、电流表、电压表、阻值已知的定值电阻R0等．现有如图所示的几种测量电路，在不拆改电路的前提下，能够测量出待测电阻Rx阻值的电路是( )
A．B．
C．D．
22．水平地面上的购物车在水平推力的作用下，沿推力的方向运动一段距离，则下列判断中正确的是
A．重力对购物车做了功B．支持力对购物车做了功
C．推力对购物车做了功D．没有力对购物车做功
23．超导现象是指某些物质在温度很低时电阻变为零的现象。如果某种超导材料能应用于实际，最适合用来制作
A．远距离大功率输电的导线B．电饭煲的发热电阻丝
C．白炽灯泡的灯丝D．家用保险丝
24．将一根电阻丝剪去一半后，其电阻
A．变大 B．变小 C．不变 D．无法判断
25．如图甲所示电路中，当闭合开关后，两只电压表的指针偏转均如图乙所示，则电阻R1和R2两端的电压分别为
A．6V 1.5V
B．7.5V 1.5V
C．1.5V 7.5V
D．1.5V 6V
26．小明按图甲的电路进行实验，当闭全开关电电器正常工作时，电压表V1和V2的指针完全一样，如图乙所示，则L1、L2两端的电压分别为
A．6V 1.5VB．7.5V 1.5VC．1.5V 7.5VD．1.5V 6V
27．有两验电器A、B，A带正电，用一导体将A、B连接使B也带电，则此过程中正确的是
A．电子从A到BB．电子从B到A
C．正电荷从A到BD．正电荷从B到A
28．陈华在课外活动实验中，用导线绕成一个线圈自制成一个电磁铁，实验中，他希望获得更强的磁性，设计了以下几种方案，不可能实现的是（ ）
A．增加电路中电池的节数
B．增加线圈匝数
C．将电源的正、负极对调
D．在线圈中插入一根铁钉
29．如图所示，小强乘坐自动扶梯匀速上升的过程中，他的
A．动能不变，重力势能增大，机械能增大
B．动能减小，重力势能增大，机械能不变
C．动能增大，重力勢能减小，机械能不变
D．动能不变，重力勢能减小，机械能减小
30．下列利用电流热效应工作的用电器是
A．电铃B．洗衣机C．电热毯D．电风扇
二、填空题（每空1分，共10题，20分）
31．喜迎广西壮族自治区成立60周年，南宁园博园于2018年12月7日正式开园。园内的鲜花竟相开放，吸引了广大市民前来观赏。从物理学角度分析，人们能闻到远处鲜花散发的香味，这是_______现象，这种现象会随气温的升高而_______(选填“加剧”或“减缓”)。
32．某型号电热水杯铭牌上标有“220V400W”字样，当它正常工作时，电热水杯的电阻阻值为_______Ω，正常工作5分钟，电热水杯消耗的电能为________J。
33．如右图所示，电源电压保持不变，，闭合开关S， 开关S0拨至b时，电压表示数是拨至a时的三分之一，则R2=______Ω；若电源电压为3V，当开关S0拨至b时，R1在1 min内产生的热量是______J。
34．5秒内通过某导体横截面的电荷量为3库，则通过该导体的电流为__________安，该导体两端的电压为6伏，导体的电阻为__________欧．当该导体两端的电压为12伏时，其电阻为__________欧．
35．如图所示，用酒精灯对试管加热，水温升高，这是通过______的方式改变水的内能。一段时间后瓶塞被水蒸气冲出去，其能量转化过程是把______能转化为______能。
36．如图甲所示,电源电压保持不变.定值电阻 R 的阻值为 1Ω，闭合开关 S，滑动变阻器的滑片 P 从 b 点滑到 a 点的过程中，两电压表示数随电流表示数变化的图象如图乙所示，则电源电压为______V；滑片滑动过程中，电路的最大总功率为______W.
37．如图所示，某同学在“测量小灯泡电功率”的实验中，误将电压表并联在滑动变阻器两端。他从滑片置于最右端时开始记录第一组数据，调节滑片测得多组数据，描绘出的U﹣I图象如图所示。已知小灯泡的额定电压为2.5V，电源电压为4.5V．可求得小灯泡正常发光时的阻值为_____Ω，额定功率为_____W．变阻器最大阻值为_____Ω。
38．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为_______A和________A．
39．如图所示为单相电子式电能表，其示数为_______kW·h；由参数可得，该电能表允许接入的最大电功率是_______W；若家庭电路中只有一个用电器工作，该表的指示灯在10min内闪烁300次，则该用电器的实际功率是_______W。
40．丹麦物理学家_____发现了电流的磁效应，生产生活中的_____（选填“电磁起重机”“电动机或“电饭煲）就是利用这个原理工作的．
三、实验题（每空1分，共2题，15分）
41．测定小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω。
（1）用笔画线代替导线，连接完整如图a所示的实物电路；________
（2）闭合开关，移动变阻器的滑片P，发现小灯泡始终不亮，电压表有示数、电流表无示数，原因可能是_______________________（写出一种即可）；
（3）排除故障后，闭合开关、移动滑片P至电压表的示数如图b所示，要获得小灯泡额定功率的数据，滑片P应向_______（选填“A”或“B”）移动；
（4）改变滑片P的位置，获得多组对应的电压、电流值，绘制得如图c所示的I – U图象。由图象可知，小灯泡两端电压是1.5V时，其电阻是______Ω，额定功率是________W；
（5）小明完成上述实验后，小红发现电流表已坏，她利用剩余器材和老师又给的两个开关S1、S2及定值电阻R0和导线，也完成了对小灯泡额定功率的测量。请你在图d的虚线框内画出小红完成实验设计的电路图。 ________
42．在“测量小灯泡的电功率”实验中，灯泡上标有“1.5V”字样（正常工作电流大约是0.15A）。现有器材：电源（电压恒为6V）、电流表、电压表、开关、导线若干，另有三种规格的滑动变阻器可供选择：R1（10Ω 1A）、R1（10Ω 0.5A）、R3（50Ω 0.1A）。按图甲的电路进行实验，请回答下列问题：
（1）通过估算，滑动变阻器应选用____（选填R1、R1或R3），连接好电路后，调节滑动变阻器，发现小灯泡不亮，电压表示数始终为零，电流表示数变化明显，由此判断电路故障可能是_____。
（1）排除故障后进行实验，图乙是由实验数据描绘得到的小灯泡的I-U图像，则小灯泡额定功率是________W，小灯泡正常发光时，滑动变阻器接入电路的阻值是_______Ω。
（3）分析小灯泡的I-U图像，发现小灯泡灯丝的阻值变化，从本质上讲，引起小灯泡灯丝阻值变化的因素是______。
（4）实验中电流表损坏，聪明的小丽设计了如图丙所示的电路，不用知道电源电压，也完成了该实验，请完成下列填空（电源电压不变，R1和R1为滑动变阻器，R1的最大电阻为R0）。
①闭合开关___________，调节R1，使电压表的示数为1.5V；
②闭合开关_____，保证_____滑片位置不变，调节_____，使电压表的示数仍为1.5V；
③这样操作的目的是使R1此时的电阻_________灯泡正常发光时的电阻（选填“大于”“小于”或“等于”）；
④接着将R1的滑片P调至最左端，记下电压表的示数为U1；再将R1的滑片P调至最右端，记下电压表的示数为U1．则小灯泡额定功率的表达式P额= ______（用U额、R0、Ul、U1）
四、计算题（每题10分，共2题，20分）
43．某工厂利用地热温泉水辅助冬季供暖，地热温泉水每天出水量为2.5×104kg，温泉水的初温是80℃，供暖后温度降到40℃。若这些热量改由燃烧焦炭的锅炉提供，则需要完全燃烧200kg的焦炭。[c温泉水=4.2×103J/(kg·℃)；q焦炭=3.0×107J/kg]。求：
（1）这些温泉水每天放出的热量；
（2）锅炉的效率。
44．如图,使用杠杆提升重物,拉力F竖直向下,重物匀速缓慢上升,相关数据如下表:求
（1）拉力所做的功
（2）拉力做功的功率
（3）此过程中,该杠杆的机械效率
参考答案
一、选择题（每题1.5分，共30题，45分）
1、A
2、B
3、B
4、C
5、A
6、D
7、A
8、C
9、B
10、B
11、C
12、B
13、D
14、A
15、C
16、D
17、D
18、D
19、C
20、B
21、C
22、C
23、A
24、B
25、A
26、A
27、B
28、C
29、A
30、C
二、填空题（每空1分，共10题，20分）
31、扩散 加剧
32、121 1.2×105
33、10 12
34、0.6 10 10
35、热传递 内 机械
36、15 45
37、12.5 0.5 40
38、1.2 0.3
39、8888.8 4400 600
40、奥斯特 电磁起重机
三、实验题（每空1分，共2题，15分）
41、 灯炮处开路 B 10 0.5
42、R1 小灯泡短路 0.5 17.5 灯泡电阻随温度增大而增大 S、S1 S、S1 R1 R1 等于
四、计算题（每题10分，共2题，20分）
43、 (1)4.2×109 J；(2)70%。
44、（1）100J（2）200W（3）80%
t/℃
0
20
40
60
80
100
R/Ω
500
380
300
250
220
200
物重G/N
拉力F/N
时间t/s
A端上升的竖直距离h/m
B端下降的竖直距离s/m
200
500
0.5
0.4
0.2
