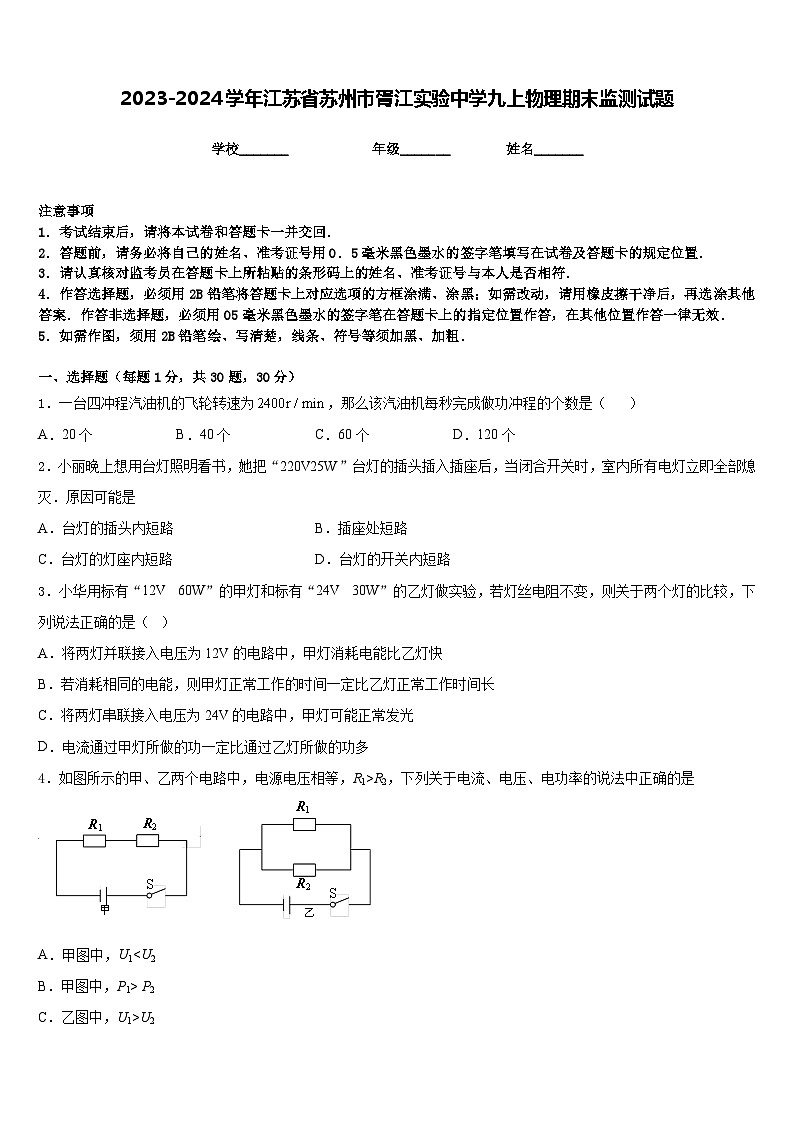

2023-2024学年江苏省苏州市胥江实验中学九上物理期末监测试题含答案

这是一份2023-2024学年江苏省苏州市胥江实验中学九上物理期末监测试题含答案，共9页。

学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1分，共30题，30分）
1．一台四冲程汽油机的飞轮转速为，那么该汽油机每秒完成做功冲程的个数是（ ）
A．20个B．40个C．60个D．120个
2．小丽晚上想用台灯照明看书，她把“220V25W”台灯的插头插入插座后，当闭合开关时，室内所有电灯立即全部熄灭．原因可能是
A．台灯的插头内短路B．插座处短路
C．台灯的灯座内短路D．台灯的开关内短路
3．小华用标有“12V 60W”的甲灯和标有“24V 30W”的乙灯做实验，若灯丝电阻不变，则关于两个灯的比较，下列说法正确的是（ ）
A．将两灯并联接入电压为12V的电路中，甲灯消耗电能比乙灯快
B．若消耗相同的电能，则甲灯正常工作的时间一定比乙灯正常工作时间长
C．将两灯串联接入电压为24V的电路中，甲灯可能正常发光
D．电流通过甲灯所做的功一定比通过乙灯所做的功多
4．如图所示的甲、乙两个电路中，电源电压相等，R1>R2，下列关于电流、电压、电功率的说法中正确的是
A．甲图中，U1B．甲图中，P1> P2
C．乙图中，U1>U2
D．乙图中，I1> I2

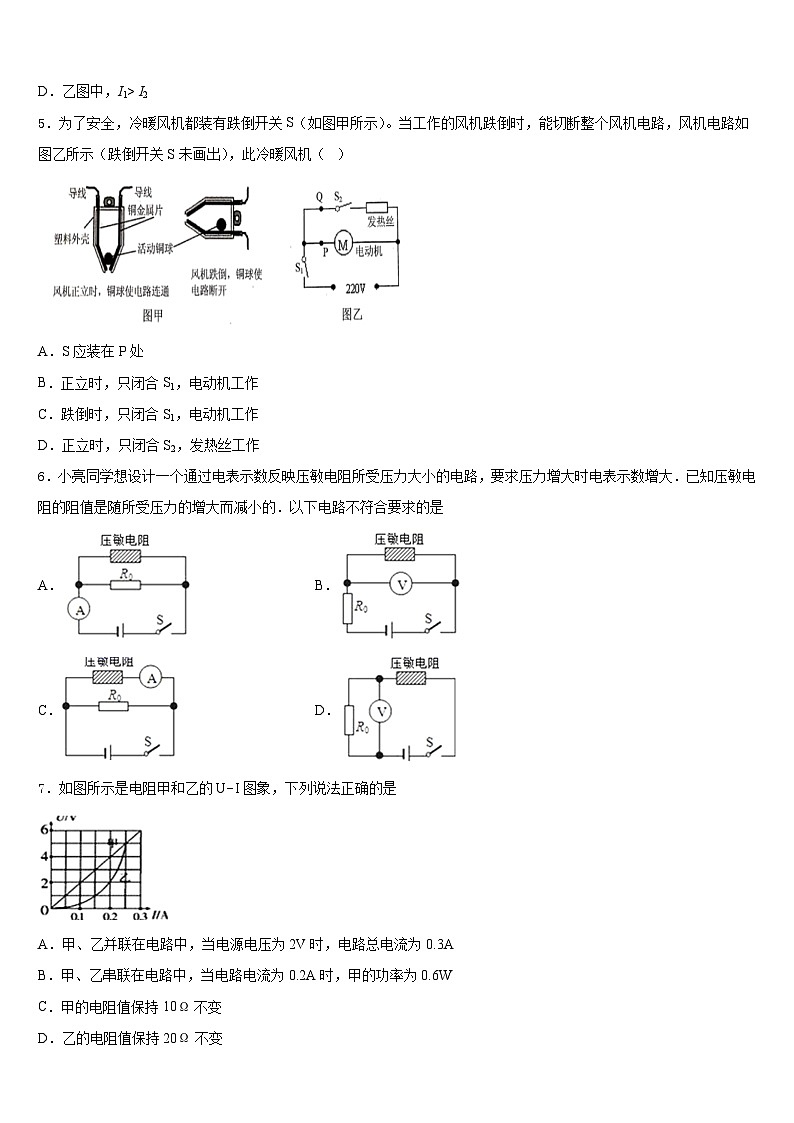

5．为了安全，冷暖风机都装有跌倒开关S（如图甲所示）。当工作的风机跌倒时，能切断整个风机电路，风机电路如图乙所示（跌倒开关S未画出），此冷暖风机（ ）
A．S应装在P处
B．正立时，只闭合S1，电动机工作
C．跌倒时，只闭合S1，电动机工作
D．正立时，只闭合S2，发热丝工作
6．小亮同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时电表示数增大．已知压敏电阻的阻值是随所受压力的增大而减小的．以下电路不符合要求的是
A．B．
C．D．
7．如图所示是电阻甲和乙的U−I图象，下列说法正确的是
A．甲、乙并联在电路中，当电源电压为2V时，电路总电流为0.3A
B．甲、乙串联在电路中，当电路电流为0.2A时，甲的功率为0.6W
C．甲的电阻值保持10Ω不变
D．乙的电阻值保持20Ω不变

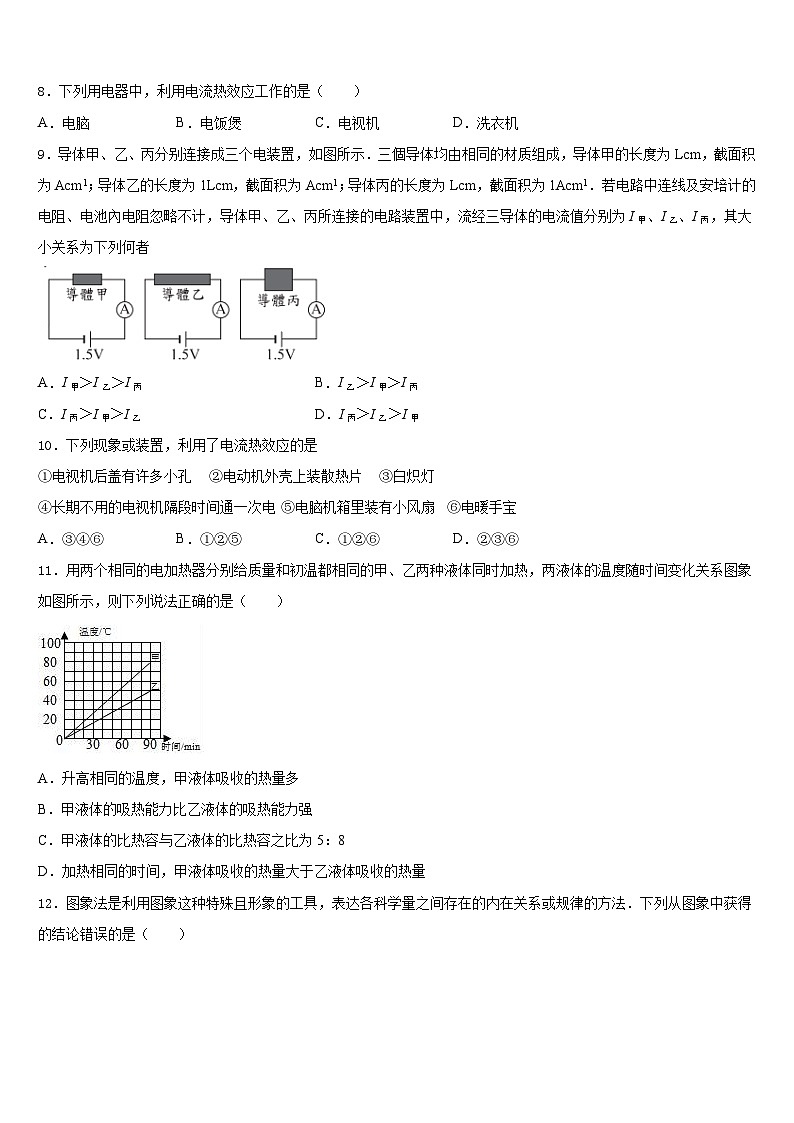

8．下列用电器中，利用电流热效应工作的是（ ）
A．电脑B．电饭煲C．电视机D．洗衣机
9．导体甲、乙、丙分别连接成三个电装置，如图所示．三個导体均由相同的材质组成，导体甲的长度为Lcm，截面积为Acm1；导体乙的长度为1Lcm，截面积为Acm1；导体丙的长度为Lcm，截面积为1Acm1．若电路中连线及安培计的电阻、电池內电阻忽略不计，导体甲、乙、丙所连接的电路装置中，流经三导体的电流值分别为I甲、I乙、I丙，其大小关系为下列何者
A．I甲＞I乙＞I丙B．I乙＞I甲＞I丙
C．I丙＞I甲＞I乙D．I丙＞I乙＞I甲
10．下列现象或装置，利用了电流热效应的是
①电视机后盖有许多小孔 ②电动机外壳上装散热片 ③白炽灯
④长期不用的电视机隔段时间通一次电 ⑤电脑机箱里装有小风扇 ⑥电暖手宝
A．③④⑥B．①②⑤C．①②⑥D．②③⑥
11．用两个相同的电加热器分别给质量和初温都相同的甲、乙两种液体同时加热，两液体的温度随时间变化关系图象如图所示，则下列说法正确的是（ ）
A．升高相同的温度，甲液体吸收的热量多
B．甲液体的吸热能力比乙液体的吸热能力强
C．甲液体的比热容与乙液体的比热容之比为5：8
D．加热相同的时间，甲液体吸收的热量大于乙液体吸收的热量
12．图象法是利用图象这种特殊且形象的工具，表达各科学量之间存在的内在关系或规律的方法．下列从图象中获得的结论错误的是（ ）
A．ρ1＞ρ2
B．R1＞R2
C．υ1＞υ2
D．p1＞p2
二、填空题（每题5分，共4题，20分）
13．电动机工作时把消耗的电能转化成机械能和内能，如果电源电压为U，通过电动机的电流为I，电动机线圈的电阻为R，工作时间为t，则：电动机线圈产生的热量为_____；电动机转化的机械能是_______。
14．在如图所示的电路中，电源电压保持不变．闭合电键S，将滑动变阻器的滑片P向右移动，电压表V2 的示数将________，电压表V1与V2示数的差值_____，电压表V2与电流表A示数的比值____ （均选填“变大”、“变小”或“不变”）．
15．汽油机属于热机中的_____，是一种常用的为汽车提供动力的装置，一台单缸四冲程汽油机，飞轮转速为3600r/min，该汽油机活塞1s对外做功_____次，汽车制动时，由于摩擦，动能转化成了地面、空气的内能，这些能量不能用来再次开动汽车，是因为能量的转化有_____。
16．如图所示，这是汽油机的_____冲程；随着科技的进步，热机效率_____（选填“可能”或“不可能”）达到100%。
三、实验题（共12分）
17．（4分）东东同学学习了电学知识以后，选用三节新的干电池作为电源，并设计了如下的电学实验。
(1)探究导体中电流与导体电阻的关系。选用的定值电阻的阻值分别是5Ω、10Ω、15Ω、20Ω。
①按照甲图所示的电路图，把乙实物电路补充完整，当滑动变阻器的滑片向左滑动时，电流表示数增大。
（________）
②闭合开关后，东东发现电流表没有示数，电压表有示数，电路中出现的故障可能是_____。
③东东排除故障后，把5Ω的电阻接入电路，闭合开关，适当调节滑片的位置，电流表的示数如图丙所示，其示数为_____A。
④断开开关S，把5Ω的电阻换成用10Ω的电阻，再次闭合开关后，滑片应向_____（填“左” 或“右”）端移动。
(2)东东同学在电源电压未知，缺少电流表的情况下，设计了如图丁所示的电路图（阻值已知），来测量未知电阻的阻值。
①闭合S、S1，断开S2，适当调节滑片的位置，电压表示数为。
②_____，滑动变阻器滑片的位置保持不变，电压表示数为。
③未知电阻的阻值：_____（用字母表示）。
18．（4分）小明做“伏安法测电阻”的实验时，准备了以下器材：新1号干电池两节、定值电阻R、电流表（0~0.6A，0~3A）、电压表（0~3V，0~15V）、滑动变阻器（20Ω 2A）、开关各一只、导线若干。设计如图所示的电路图进行实验。
(1)按电路图连接电路，闭合开关，发现电流表无示数，电压表指针明显偏转，原因可能是_____。
(2)排除故障后，要使电压表示数逐渐变大，滑动变阻器滑片P应向_____（填“左”或“右”）移动。
(3)进行实验时，小明测出通过定值电阻R的电流和对应的电压值如表所示。老师看后说其中某一次所测数据是错误的，分析出错的是第_____次实验，原因是_____。除去错误数据，所测该定值电阻的阻值是_____（结果精确到0.1）。
(4)小明利用上面器材，增加阻值分别为5Ω、10Ω、15Ω、20Ω的定值电阻四个，来探究电流与电阻的关系。
①小明先将电阻接入电路，闭合开关，调节滑动变阻器的滑片，直到电压表示数为2V，记下电流表示数；接着保持滑动变阻器滑片的位置不变，把R换成10Ω电阻时，闭合开关，观察电压表示数为_____V，此时应向_____（填“a”或“b”）端移动滑片P（如上图），才能使电压表示数为2V，同时记下电流表的示数；
②换其它电阻，重复上述实验。
③实验时每个电阻单独接入电路，定值电阻两端被控制电压应不小于_____V均能完成实验。
19．（4分）如图是小丽探究“导体产生的热量与电阻大小关系”的实验装置图（R甲＞R乙）．
（1）两个导体串联，目的是保持电路的通电时间和_____不变；
（2）小丽用导体加热煤油是因为煤油具有较小的_____，吸热升温明显；
（3）实验中，小丽发现_____（填“甲”或“乙”）瓶中的温度计示数升高得快，说明在其他相关条件都相同时，导体的电阻越_____产生的热量越多；
（4）在此实验的基础上进一步探究导体产生的热量还跟哪些因素有关系，可得到物理学的一个重要定律：_____定律．
四、作图题（共16分）
20．（8分）投影仪灯泡功率很大，所以需要风扇散热，使用后，应先关闭灯泡L，再关闭风扇M；请用笔画线表示导线在如图中把电路连接完整，要求实现：先断开开关S1，灯泡熄灭，风扇继续转动，再断开开关S2，风扇才停止转动：若只闭合开关S1，灯泡不亮．
21．（8分）根据图中标出的电流方向，从电流表、电压表和电源三个元件的符号中选出两个元件符号，分别填进电路的空缺处，填进后要求灯泡L1和L2串联，且都能发光．
（_____）
五、计算题（共22分）
22．（10分）将一铁球挂在弹簧测力计下，在空气中测力计的示数为7.9N，将铁球浸没在水中时，测力计的示数为5.9N．已知ρ水＝1.0×103kg/m3，ρ铁＝7.9×103kg/m3，求：
（1）铁球浸没在水中受到的浮力；
（2）铁球的体积；
（3）用两种方法通过计算说明该铁球是实心还是空心的。
23．（12分）如图所示，电流表A1的示数是0.4A，电流表A2的示数是0.1A，电阻R1的阻值是20Ω，求：
(1)通过R1的电流和R1两端的电压；
(2)电阻R2的阻值及消耗的功率。
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、C
3、A
4、B
5、B
6、B
7、A
8、B
9、C
10、A
11、C
12、B
二、填空题（每题5分，共4题，20分）
13、
14、变小 变大 不变
15、内燃机30方向性
16、压缩 不可能
三、实验题（共12分）
17、 定值电阻断路 0.4 右 闭合S、S2，断开S1
18、电阻R断路 左 1 当电压为0.5V时，滑动变阻器应接入阻值大于滑动变阻器最大阻值 5.2 2.4 b 1.5
19、（1）电流 （2）比热容 （3）甲 大 （4）焦耳
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）2N；（2）2×10﹣4m3；（3）铁球是空心的。
23、 (1) 0.3A； 6V；(2) 60Ω；0.6W
次数
1
2
3
4
5
电压/V
0.5
1.2
1.6
2.2
2.6
电流/A
0.10
0.24
0.31
0.42
0.48
