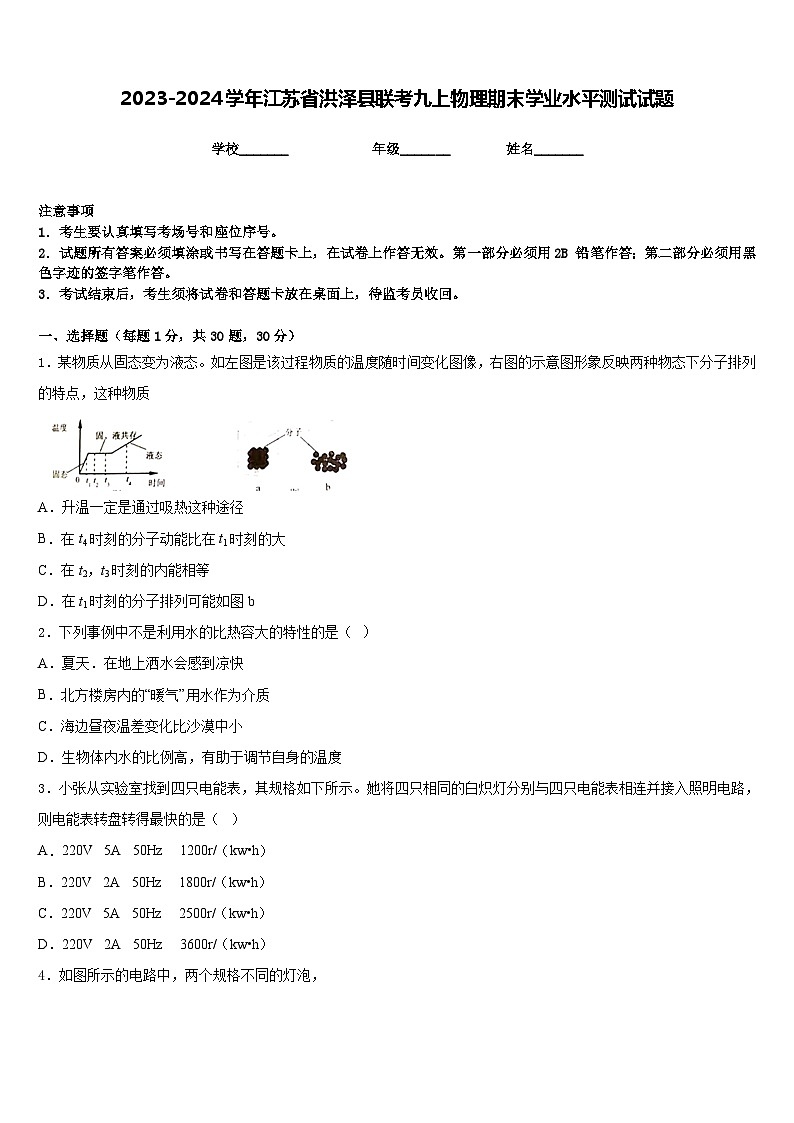

2023-2024学年江苏省洪泽县联考九上物理期末学业水平测试试题含答案
展开
这是一份2023-2024学年江苏省洪泽县联考九上物理期末学业水平测试试题含答案，共9页。试卷主要包含了考生要认真填写考场号和座位序号，如图是正常家庭电路的一部分，随着我国经济的飞速发展等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．某物质从固态变为液态。如左图是该过程物质的温度随时间变化图像，右图的示意图形象反映两种物态下分子排列的特点，这种物质
A．升温一定是通过吸热这种途径
B．在t4时刻的分子动能比在t1时刻的大
C．在t2，t3时刻的内能相等
D．在t1时刻的分子排列可能如图b
2．下列事例中不是利用水的比热容大的特性的是（ ）
A．夏天．在地上洒水会感到凉快
B．北方楼房内的“暖气”用水作为介质
C．海边昼夜温差变化比沙漠中小
D．生物体内水的比例高，有助于调节自身的温度
3．小张从实验室找到四只电能表，其规格如下所示。她将四只相同的白炽灯分别与四只电能表相连并接入照明电路，则电能表转盘转得最快的是（ ）
A．220V 5A 50Hz 1200r/（kw•h）
B．220V 2A 50Hz 1800r/（kw•h）
C．220V 5A 50Hz 2500r/（kw•h）
D．220V 2A 50Hz 3600r/（kw•h）

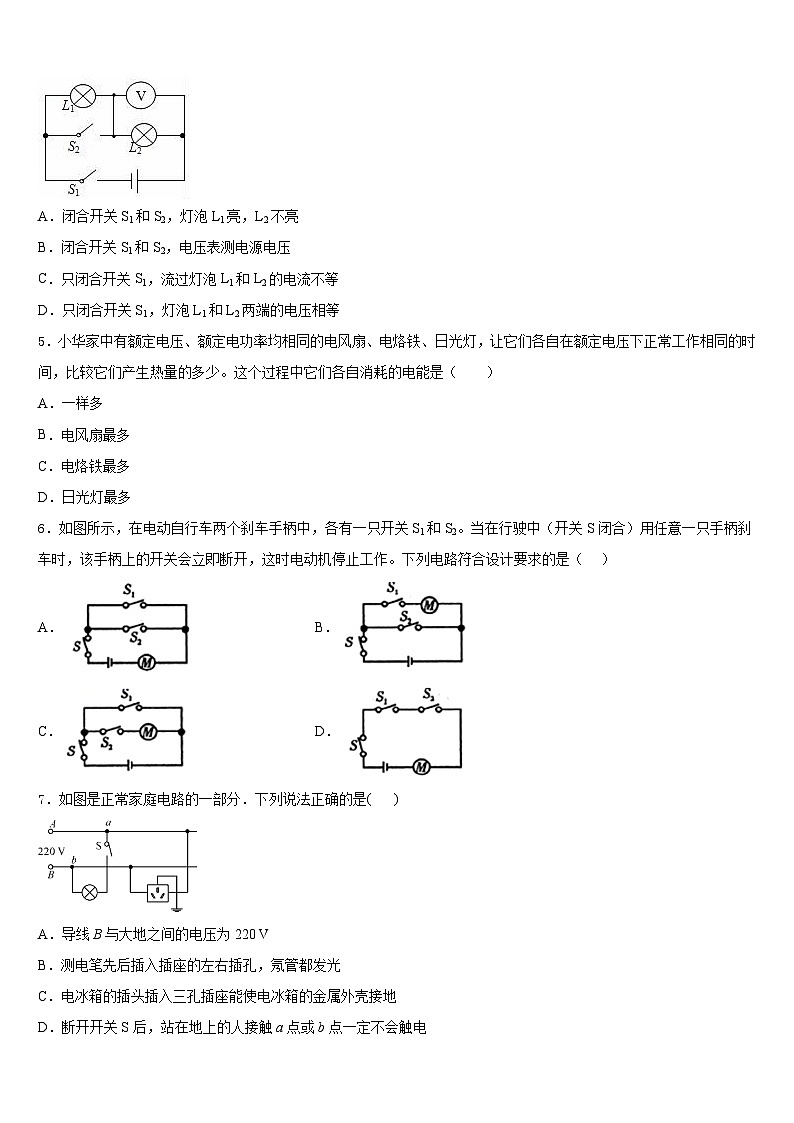

4．如图所示的电路中，两个规格不同的灯泡，
A．闭合开关S1和S2，灯泡L1亮，L2不亮
B．闭合开关S1和S2，电压表测电源电压
C．只闭合开关S1，流过灯泡L1和L2的电流不等
D．只闭合开关S1，灯泡L1和L2两端的电压相等
5．小华家中有额定电压、额定电功率均相同的电风扇、电烙铁、日光灯，让它们各自在额定电压下正常工作相同的时间，比较它们产生热量的多少。这个过程中它们各自消耗的电能是（ ）
A．一样多
B．电风扇最多
C．电烙铁最多
D．日光灯最多
6．如图所示，在电动自行车两个刹车手柄中，各有一只开关S1和S2。当在行驶中（开关S闭合）用任意一只手柄刹车时，该手柄上的开关会立即断开，这时电动机停止工作。下列电路符合设计要求的是（ ）
A．B．
C．D．
7．如图是正常家庭电路的一部分．下列说法正确的是( )
A．导线B与大地之间的电压为220 V
B．测电笔先后插入插座的左右插孔，氖管都发光
C．电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地
D．断开开关S后，站在地上的人接触a点或b点一定不会触电

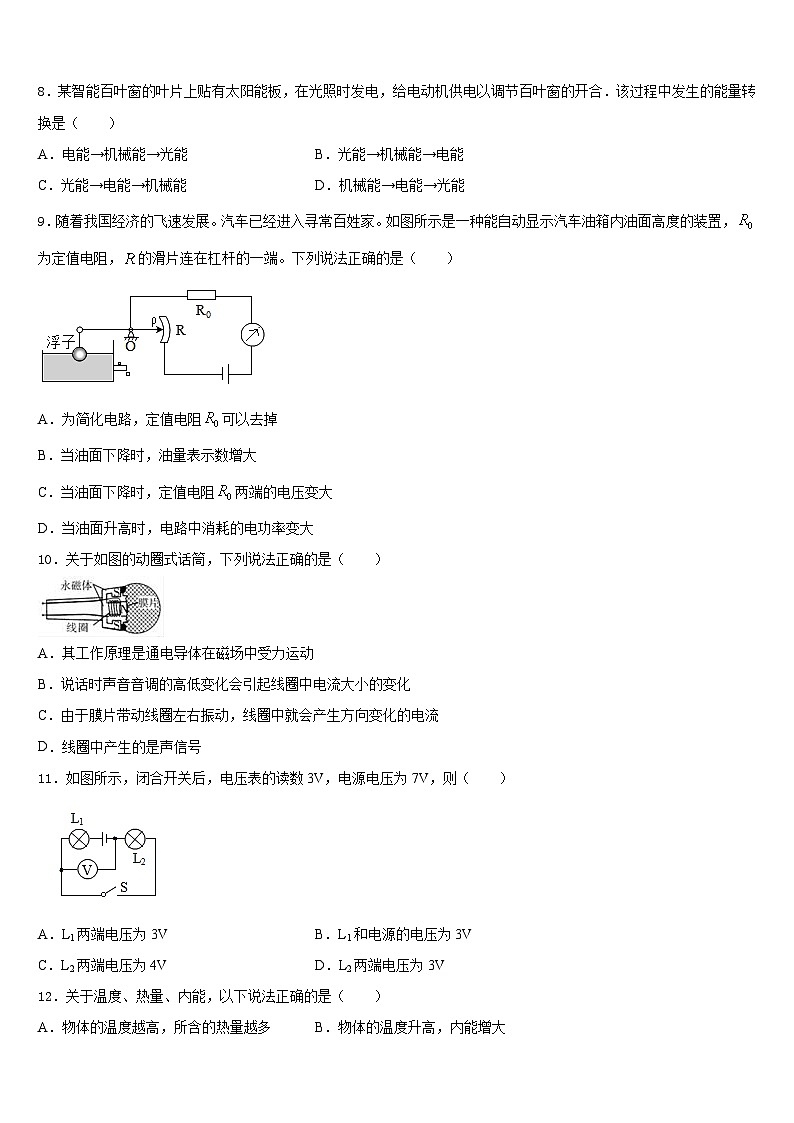

8．某智能百叶窗的叶片上贴有太阳能板，在光照时发电，给电动机供电以调节百叶窗的开合．该过程中发生的能量转换是（ ）
A．电能→机械能→光能B．光能→机械能→电能
C．光能→电能→机械能D．机械能→电能→光能
9．随着我国经济的飞速发展。汽车已经进入寻常百姓家。如图所示是一种能自动显示汽车油箱内油面高度的装置，为定值电阻，的滑片连在杠杆的一端。下列说法正确的是（ ）
A．为简化电路，定值电阻可以去掉
B．当油面下降时，油量表示数增大
C．当油面下降时，定值电阻两端的电压变大
D．当油面升高时，电路中消耗的电功率变大
10．关于如图的动圈式话筒，下列说法正确的是（ ）
A．其工作原理是通电导体在磁场中受力运动
B．说话时声音音调的高低变化会引起线圈中电流大小的变化
C．由于膜片带动线圈左右振动，线圈中就会产生方向变化的电流
D．线圈中产生的是声信号
11．如图所示，闭合开关后，电压表的读数3V，电源电压为7V，则（ ）
A．L1两端电压为3VB．L1和电源的电压为3V
C．L2两端电压为4VD．L2两端电压为3V
12．关于温度、热量、内能，以下说法正确的是（ ）
A．物体的温度越高，所含的热量越多B．物体的温度升高，内能增大
C．物体内能减少，它一定放出热量D．物体的温度不变，其内能就一定不变
二、填空题（每题5分，共4题，20分）
13．小王家中的电能表如图所示，从表盘信息可知，他家接入的用电器总功率不能超过_____W．当家里只有电磁炉工作时，电能表在1min内转90转，则电磁炉工作时的电功率_____W．
14．火柴头在火柴盒上划过就能燃烧，这是将_____能转化为_____能，火柴在燃烧过程中，是将_____能转化为内能。
15．如图所示电路，电源电压保持不变，灯泡电阻不受温度影响。当开关S断开时电压表示数为10V，当开关S闭合时电压表示数为4V，则灯泡L1与灯泡L2的电阻之比为_________。
16．火箭使用的燃料主要是液态氢，这是利用了氢燃料_____大的特点，0.5kg液态氢完全燃烧放出的热量为_____J。火箭在点火升空时，将燃料燃烧释放的内能转化为机械能，这与内燃机工作时的_____冲程能量转化相同.（液态氢的热值为1.4×108J/kg）
三、实验题（共12分）
17．（4分）如图甲所示的电路，电源电压保持不变．闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图线如图乙所示．根据图线的信息可知： (选填“甲”或“乙”)是电压表V2示数变化的图线，电源电压为 V，电阻R1的阻值为 Ω；当电流表的示数为1．2A时，滑动变阻器接入电路中的阻值为 Ω．
18．（4分）小波在“探究通电螺线管外部磁场的方向”实验中，组装了如图（1）所示电路，实验时：
（1）可通过观察_____判断通电螺线管的磁极．
（2）为了探究通电螺线管外部磁场的方向与电流方向是否有关？实验中是通过_____来改变通电螺线管中电流的方向．
（3）如图（2）所示是通电螺线管周围的有机玻璃板上的小磁针分布状态，观察可知通电螺线管的外部磁场与_____的磁场相似．
（4）本实验经过改进，还可以探究通电螺线管外部磁场的强弱与电流大小的关系．请说出一种你的改进方法_____．
19．（4分）在探究“物体动能的大小与哪些因素有关”的实验中，小丽同学设计了如图所示甲、乙、丙三次实验。让铁球从同一斜面上某处由静止开始向下运动，然后与放在水平面上的纸盒相碰，铁球与纸盒在水平面上共同移动一段距离后静止。
(1)要探究动能大小与物体质量的关系应选用________两图；实验中应保证___________相同，为了达到这一目的所采取的具体操作方法是_____________________________。
(2)选用甲、丙两次实验可以得出的结论是________________。
(3)该实验是通过观察___________来比较铁球动能的大小。
四、作图题（共16分）
20．（8分）根据如图所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）
（______）
21．（8分）（1）如图所示的茶壶在倒茶时相当于一个杠杆，现以O为支点，在A点处提壶耳向杯中倒水，请画出作用在A点最小的动力F。
（_________）
(2)如图所示的场景发生在炎热夏天的夜晚，在图中虚线框内画一个带箭头的线段，用来表示地面附近空气的流动方向。
（___________）
（3）如图为一身高测量仪的电路示意图，A、B、C、D为四个接线柱，部分元件未画出，金属板M可带动金属片P滑动，要求被测人身高变高时，电表的示数也增大，请将“”、“”或“”选两个填入电路AB和CD之间。
（_____）
五、计算题（共22分）
22．（10分）电饭锅是家中常用的用电器，下表是小宇家中一台电饭锅的铭牌，其内部结构简化如图所示，其中R1和R2都是电热丝（不考虑温度对电阻的影响）。
(1)电饭锅正常工作时，在加热状态下的总电流是多少？
(2)电阻R1的阻值是多少？
(3)一天，小宇断开家中其它用电器，只接通电饭锅且处于加热状态，发现家中标有“220V 10A；3000r/kW·h”的电能表6min内转了300圈，求电饭锅此时的实际加热功率是多少？
23．（12分）小明和小亮合作测量电热水壶的加热效率。阅读电热水壶说明书的部分参数如下表。他们关闭家中的其他用电器。将20℃水注满热水壶只让电热水壶接入电路中烧水。小明负责观察家中的电能表。开始烧水时电能表的示数如图甲所示，小亮负责用温度计测量水的温度。水的温度升高到60℃，小明观察到电能表的示数如图乙所示。求：[ρ水＝1.0×103kg/m3，c水＝4.2×103J（kg•℃）q天然气＝4.2×107J/m3]
（1）水吸收的热量：
（2）电热水壶烧水的效率：
（3）使用天然气灶加热水。完全燃烧天然气放出热量的40%被水吸收。需要完全燃烧天然气的体积。
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、A
3、D
4、B
5、A
6、D
7、C
8、C
9、D
10、C
11、D
12、B
二、填空题（每题5分，共4题，20分）
13、2200 1500
14、机械 内 化学
15、3：2
16、热值 做功
三、实验题（共12分）
17、乙；6V；11；21
18、小磁针N极的指向 对调电源正负极 条形磁体 增加电池节数或串联一个滑动变阻器(或电阻等)
19、甲、乙 铁球到达水平面时的初速度 让铁球从同一斜面的同一高度由静止开始运动 质量相同的物体，运动的速度越大，它具有的动能就越大 纸盒被撞击后移动的距离
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)5A；(2)48.4Ω；(3)1000W
23、（1）2.52×105J；（2）70%；（3）0.015m3。
额定电压
220V
频率
50HZ
额定功率
加热
1100W
保温
100W
容积/L
1.5
额定电压/V
220
额定功率/W
1000
学校_______ 年级_______ 姓名_______
