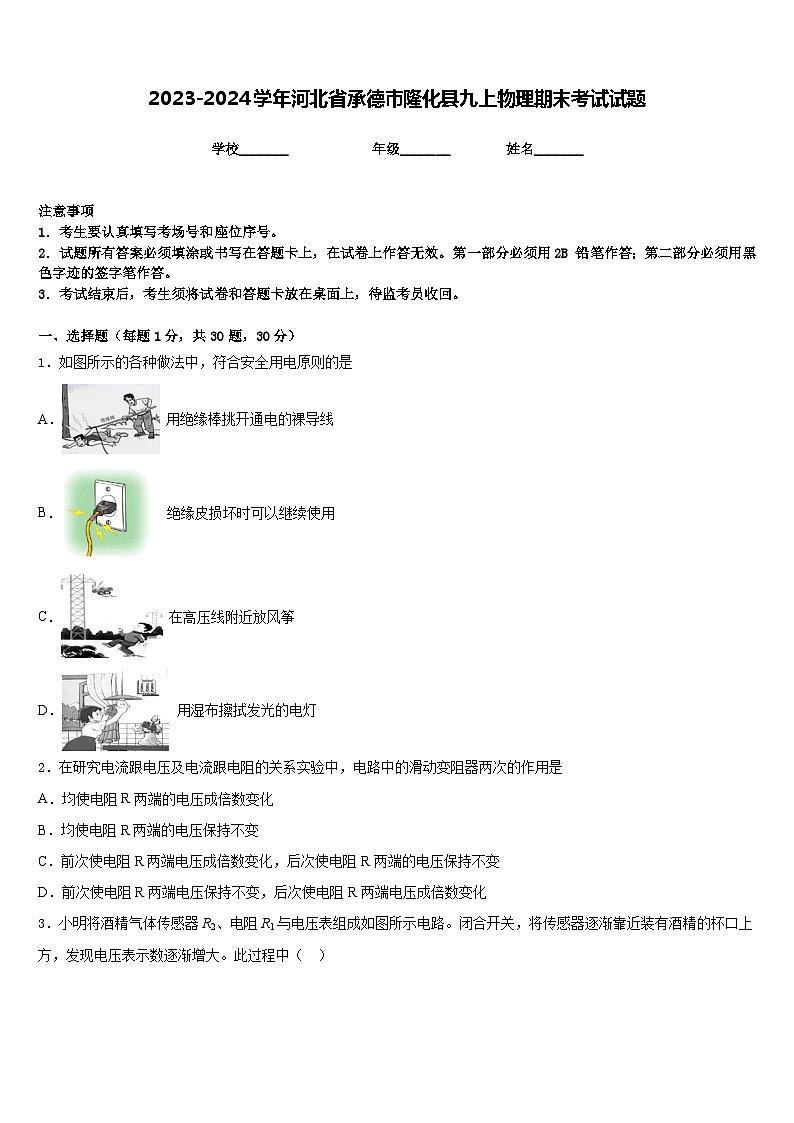

2023-2024学年河北省承德市隆化县九上物理期末考试试题含答案

这是一份2023-2024学年河北省承德市隆化县九上物理期末考试试题含答案，共8页。试卷主要包含了考生要认真填写考场号和座位序号等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．如图所示的各种做法中，符合安全用电原则的是
A． 用绝缘棒挑开通电的裸导线
B． 绝缘皮损坏时可以继续使用
C． 在高压线附近放风筝
D． 用湿布擦拭发光的电灯
2．在研究电流跟电压及电流跟电阻的关系实验中，电路中的滑动变阻器两次的作用是
A．均使电阻R两端的电压成倍数变化
B．均使电阻R两端的电压保持不变
C．前次使电阻R两端电压成倍数变化，后次使电阻R两端的电压保持不变
D．前次使电阻R两端电压保持不变，后次使电阻R两端电压成倍数变化

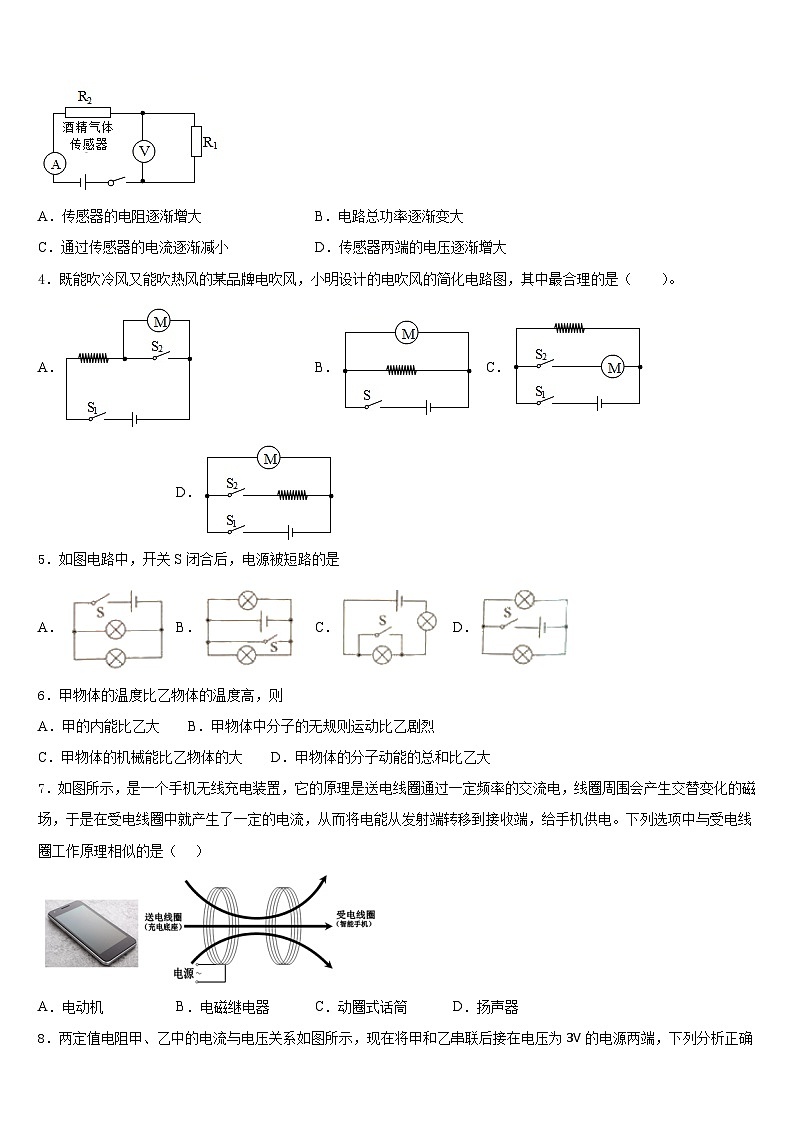

3．小明将酒精气体传感器R2、电阻R1与电压表组成如图所示电路。闭合开关，将传感器逐渐靠近装有酒精的杯口上方，发现电压表示数逐渐增大。此过程中（ ）
A．传感器的电阻逐渐增大B．电路总功率逐渐变大
C．通过传感器的电流逐渐减小D．传感器两端的电压逐渐增大
4．既能吹冷风又能吹热风的某品牌电吹风，小明设计的电吹风的简化电路图，其中最合理的是（ ）。
A．B．C．D．
5．如图电路中，开关S闭合后，电源被短路的是
A．B．C．D．
6．甲物体的温度比乙物体的温度高，则
A．甲的内能比乙大 B．甲物体中分子的无规则运动比乙剧烈
C．甲物体的机械能比乙物体的大 D．甲物体的分子动能的总和比乙大
7．如图所示，是一个手机无线充电装置，它的原理是送电线圈通过一定频率的交流电，线圈周围会产生交替变化的磁场，于是在受电线圈中就产生了一定的电流，从而将电能从发射端转移到接收端，给手机供电。下列选项中与受电线圈工作原理相似的是（ ）
A．电动机B．电磁继电器C．动圈式话筒D．扬声器

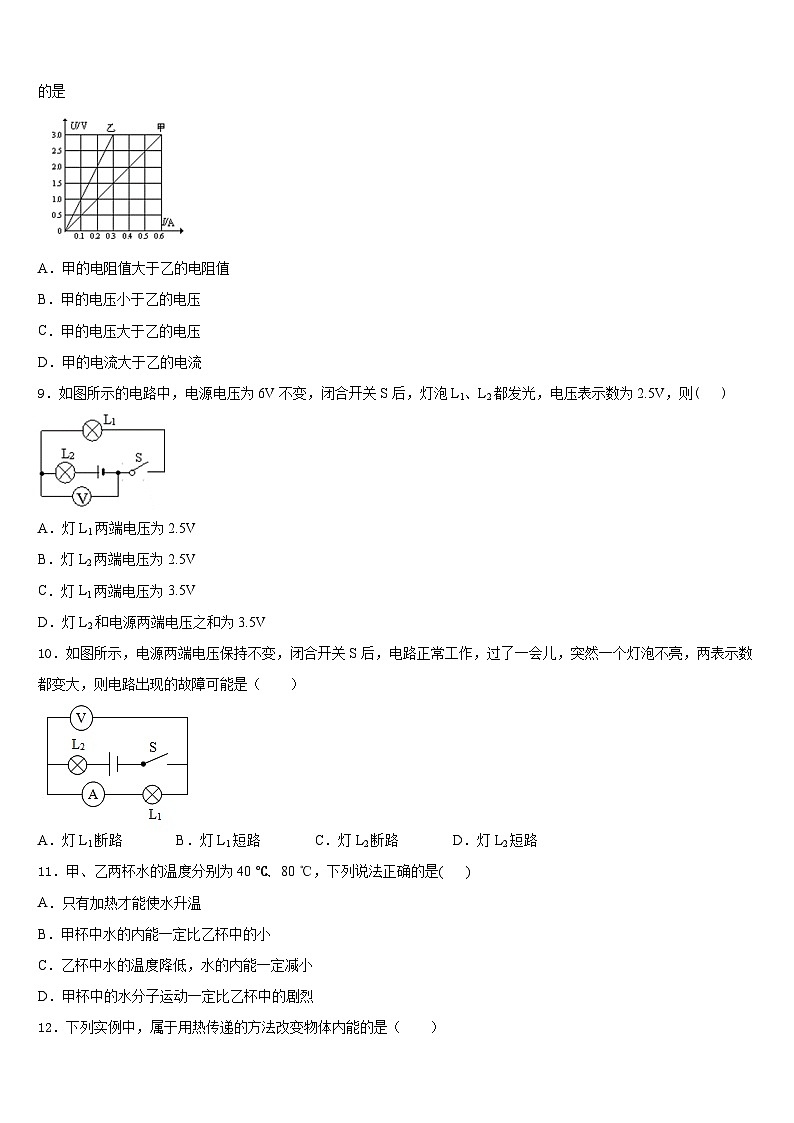

8．两定值电阻甲、乙中的电流与电压关系如图所示，现在将甲和乙串联后接在电压为3V的电源两端，下列分析正确的是
A．甲的电阻值大于乙的电阻值
B．甲的电压小于乙的电压
C．甲的电压大于乙的电压
D．甲的电流大于乙的电流
9．如图所示的电路中，电源电压为6V不变，闭合开关S后，灯泡L1、L2都发光，电压表示数为2.5V，则( )
A．灯L1两端电压为2.5V
B．灯L2两端电压为2.5V
C．灯L1两端电压为3.5V
D．灯L2和电源两端电压之和为3.5V
10．如图所示，电源两端电压保持不变，闭合开关S后，电路正常工作，过了一会儿，突然一个灯泡不亮，两表示数都变大，则电路出现的故障可能是（ ）
A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路
11．甲、乙两杯水的温度分别为40 ℃、80 ℃，下列说法正确的是( )
A．只有加热才能使水升温
B．甲杯中水的内能一定比乙杯中的小
C．乙杯中水的温度降低，水的内能一定减小
D．甲杯中的水分子运动一定比乙杯中的剧烈
12．下列实例中，属于用热传递的方法改变物体内能的是（ ）
A．冬季人们常用热水袋取暖B．锯木头时锯条会变热
C．卫星进入大气层时外壳发热D．两只手互搓会感到暖和
二、填空题（每题5分，共4题，20分）
13．2018年11月19日，长征三号乙运载火箭在西昌卫星发射中心成功将第42、43颗北斗导航卫星送入地球轨道。点火后燃气向后高速喷出，运载火箭腾空而起，燃气的__________能转化为火箭的__________能；
14．如图所示，若甲、乙两表为电压表，当开关S闭合时，两个电压表的示数之比为U甲：U乙＝5：2，则电阻R1：R2＝_____．将甲、乙两表改为电流表，且把S断开，则两个电流表的示数之比I甲：I乙＝_____．
15．如图电路，闭合开关S，将滑动变阻器的滑片P从a端向b端移动过程中，示数减小的电表是___（选填“A”“V1”或“V2”）电路的总功率_________( 选填“增大”“减小”或“不变” )
16．如图甲所示是电阻R和小灯泡L的U﹣I图象，若将电阻R与小灯泡L串联在电路中（如图乙），电流表示数为0.4A，则电源电压为_____V。
三、实验题（共12分）
17．（4分）根据日常生活经验我们知道，“不同颜色的物体表面对热辐射吸收的本领不同，其中黑色物体表面对热辐射吸收的本领最强，而白色物体表面对热辐射吸收的本领最弱”。请你设计一个实验，证明这一结论的正确性。
(1)实验器材：____
(2)实验步骤：____
(3)实验现象：____
18．（4分）做“决定电阻大小的因素”的实验，器材如图，其中1、3为锰铜丝，2、4为镍铬丝，它们中的第3根横截面积为2S，其它根横截面积为S
(1)为了研究电阻与导体材料有关，应将导线___________先后接入电路A、B间。
(2)为了研究电阻与导体的长度有关，应将导线___________先后接入电路A、B两点间。
(3)为了研究电阻与导体___________的关系，应将导线1和导线3先后接入电路A、B两点间。
(4)本实验采用的研究方法是___________。
19．（4分）如图是“探究串联电路电流特点”的实验电路图。
（1）连接电路图时，开关应_____（选填“闭合”或“断开”）。
（2）闭合开关，发现电流表指针向“0”刻度的左侧偏转，这是因为____________。
（3）下表中是某位同学实验中的一组数据：明显错误的数值是_____。
（4）实验中发现两个串联的小灯泡，一个发光，一个不发光，造成这个灯泡不发光的原因可能是_____。
四、作图题（共16分）
20．（8分）请你用笔画线代替导线，将图甲中的实物电路连接完整，要求：当滑动变阻器的滑片向左移动时，小灯泡变暗。
（________）
21．（8分）如图为一款新国标插线板的实物图，请用笔画线代替导线，把线框内插座单元的电路补充完整并接入家庭电路。（要求：开关同时控制两个插座）
（______）
五、计算题（共22分）
22．（10分）在图所示的电路中，电源电压保持不变．闭合电键S后，当电阻R1两端的电压为1伏时，电流表的示数为0.1安．
（1）求电阻R1的阻值；
（2）向左移动变阻器R2滑片P的过程中，两电表示数如何变化？
（3）在移动变阻器R2滑片P的过程中，当电阻R1两端的电压分别为U0、6U0时，电压表与电流表示数的乘积恰相等，求电源电压U．
23．（12分）小红同学新买了一个三角牌电吹风，在使用时，发现电吹风既可以吹热风，又可以吹冷风。根据这个现象她断定：在电吹风中有电风扇和发热的电热丝，并认为电动机和电热丝是并联的。甲、乙两图是她根据现象分析画出的两个电路图。

小红查看电吹风的主要技术参数如丙图所示，则：
(1)你认为甲、乙两个电路，________图更符合实际情况。吹冷风时的电流是多少_____？
(2)吹热风时，10min内电流通过电热丝R产生的热量是多少_____？
(3)小红家的电能表如丁图所示，当小红家其它用电器都关闭，只有电吹风正常工作且吹热风时，在15min内电能表上脉冲指示灯闪烁的次数是多少______？
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、C
3、B
4、D
5、B
6、B
7、C
8、B
9、A
10、D
11、C
12、A
二、填空题（每题5分，共4题，20分）
13、内机械
14、3:2 3:5
15、V1 增大
16、3
三、实验题（共12分）
17、见解析 见解析 见解析
18、1和2 2和4 横截面积 控制变量法
19、断开 电流表的正负接线柱接反 1.5 短路
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)10欧；(2)电流表示数变大，电压表示数变小；(3)7U0
23、乙 0.5A 4.62×105J 704次
电流的位置
A
B
C
电流I/A
0.3
0.3
1.5
三角牌电吹风
ZJQF003
额定电压
220V
频率
50Hz
吹热风时功率
880W
吹冷风时功率
110W
