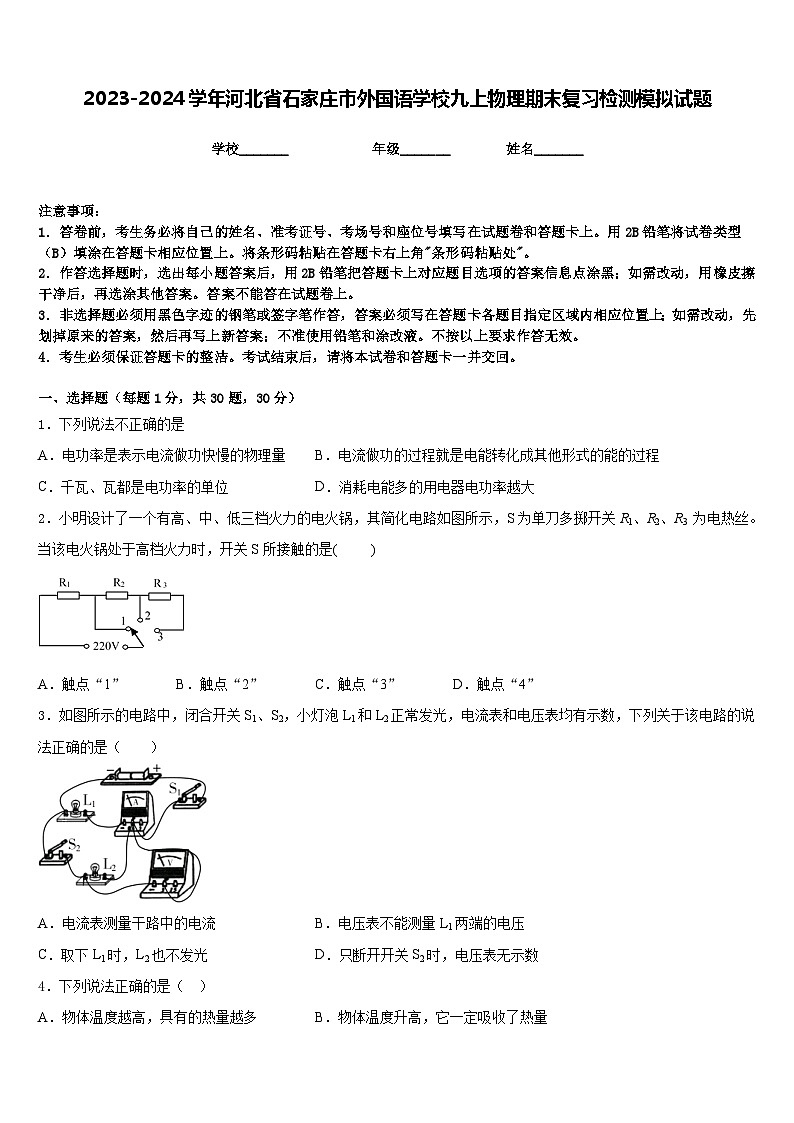

2023-2024学年河北省石家庄市外国语学校九上物理期末复习检测模拟试题含答案

这是一份2023-2024学年河北省石家庄市外国语学校九上物理期末复习检测模拟试题含答案，共8页。试卷主要包含了考生必须保证答题卡的整洁，下列说法正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．下列说法不正确的是
A．电功率是表示电流做功快慢的物理量B．电流做功的过程就是电能转化成其他形式的能的过程
C．千瓦、瓦都是电功率的单位D．消耗电能多的用电器电功率越大
2．小明设计了一个有高、中、低三档火力的电火锅，其简化电路如图所示，S为单刀多掷开关R1、R2、R3 为电热丝。当该电火锅处于高档火力时，开关S所接触的是( )
A．触点“1”B．触点“2”C．触点“3”D．触点“4”
3．如图所示的电路中，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数，下列关于该电路的说法正确的是（ ）
A．电流表测量干路中的电流B．电压表不能测量L1两端的电压
C．取下L1时，L2也不发光D．只断开开关S2时，电压表无示数
4．下列说法正确的是（ ）
A．物体温度越高，具有的热量越多B．物体温度升高，它一定吸收了热量

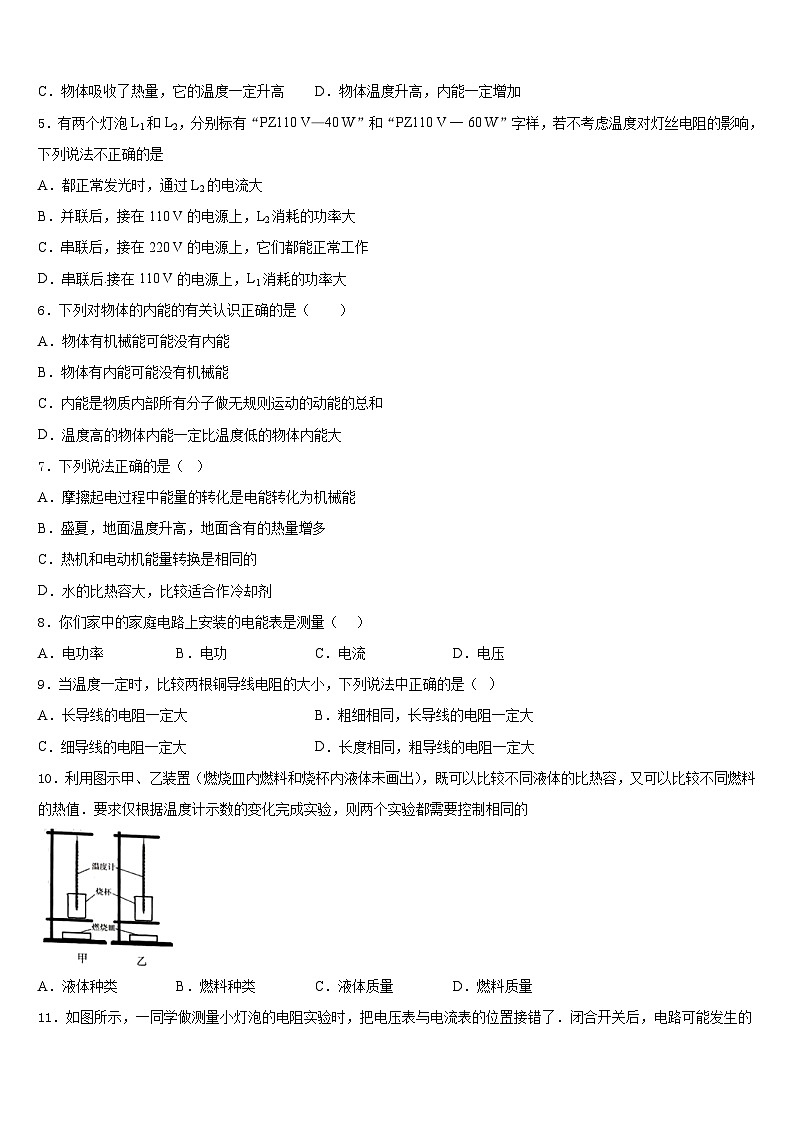

C．物体吸收了热量，它的温度一定升高D．物体温度升高，内能一定增加
5．有两个灯泡L1和L2，分别标有“PZ110 V—40 W”和“PZ110 V一60 W”字样，若不考虑温度对灯丝电阻的影响，下列说法不正确的是
A．都正常发光时，通过L2的电流大
B．并联后，接在110 V的电源上，L2消耗的功率大
C．串联后，接在220 V的电源上，它们都能正常工作
D．串联后.接在110 V的电源上，L1消耗的功率大
6．下列对物体的内能的有关认识正确的是（ ）
A．物体有机械能可能没有内能
B．物体有内能可能没有机械能
C．内能是物质内部所有分子做无规则运动的动能的总和
D．温度高的物体内能一定比温度低的物体内能大
7．下列说法正确的是（ ）
A．摩擦起电过程中能量的转化是电能转化为机械能
B．盛夏，地面温度升高，地面含有的热量增多
C．热机和电动机能量转换是相同的
D．水的比热容大，比较适合作冷却剂
8．你们家中的家庭电路上安装的电能表是测量（ ）
A．电功率B．电功C．电流D．电压
9．当温度一定时，比较两根铜导线电阻的大小，下列说法中正确的是（ ）
A．长导线的电阻一定大B．粗细相同，长导线的电阻一定大
C．细导线的电阻一定大D．长度相同，粗导线的电阻一定大
10．利用图示甲、乙装置（燃烧皿内燃料和烧杯内液体未画出），既可以比较不同液体的比热容，又可以比较不同燃料的热值．要求仅根据温度计示数的变化完成实验，则两个实验都需要控制相同的
A．液体种类B．燃料种类C．液体质量D．燃料质量

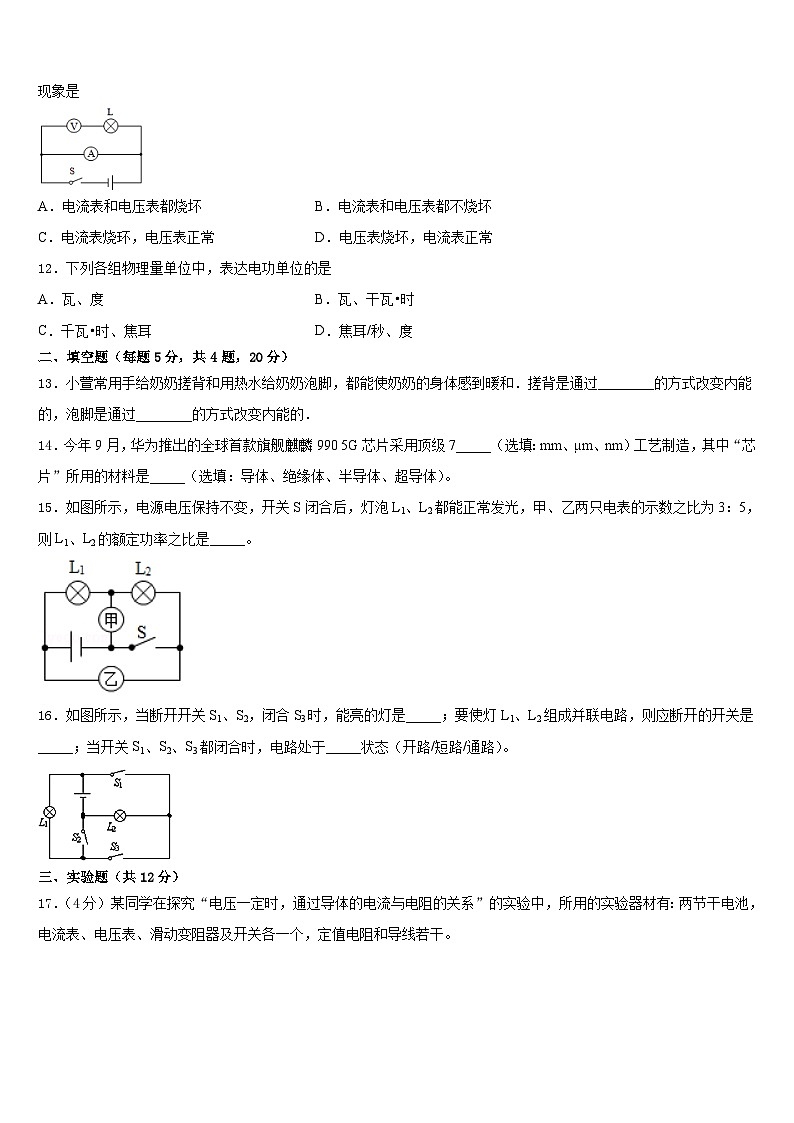

11．如图所示，一同学做测量小灯泡的电阻实验时，把电压表与电流表的位置接错了．闭合开关后，电路可能发生的现象是
A．电流表和电压表都烧坏B．电流表和电压表都不烧坏
C．电流表烧环，电压表正常D．电压表烧坏，电流表正常
12．下列各组物理量单位中，表达电功单位的是
A．瓦、度B．瓦、干瓦•时
C．千瓦•时、焦耳D．焦耳/秒、度
二、填空题（每题5分，共4题，20分）
13．小萱常用手给奶奶搓背和用热水给奶奶泡脚，都能使奶奶的身体感到暖和．搓背是通过________的方式改变内能的，泡脚是通过________的方式改变内能的．
14．今年9月，华为推出的全球首款旗舰麒麟990 5G芯片采用顶级7_____（选填：mm、µm、nm）工艺制造，其中“芯片”所用的材料是_____（选填：导体、绝缘体、半导体、超导体）。
15．如图所示，电源电压保持不变，开关S闭合后，灯泡L1、L2都能正常发光，甲、乙两只电表的示数之比为3：5，则L1、L2的额定功率之比是_____。
16．如图所示，当断开开关S1、S2，闭合S3时，能亮的灯是_____；要使灯L1、L2组成并联电路，则应断开的开关是_____；当开关S1、S2、S3都闭合时，电路处于_____状态（开路/短路/通路）。
三、实验题（共12分）
17．（4分）某同学在探究“电压一定时，通过导体的电流与电阻的关系”的实验中，所用的实验器材有：两节干电池，电流表、电压表、滑动变阻器及开关各一个，定值电阻和导线若干。
（1）该同学连接电路前，开关应_____________。
（2）请用笔画线代替导线，将图中电路连接完整。
（________）
（3）连好电路后，开关闭合前应将滑动变阻器的滑片移动到________接线柱那一端（填“a”或“b”）。
（4）实验初，该同学依次将六个电阻分别连入电路，将滑动变阻器的滑片由阻值最大端移到阻值最小端，观察电压表示数的变化范围，在这六个变化范围的公共区间中选取一个电压值。这样操作的目的是___________。
（5）接着，该同学在进行实验的过程中，每次改换定值电阻R的阻值之后，要进行的实验操作和观察现象是____________________，记下电流表的示数。
（6）完成实验后，该同学记录的实验数据如下表。
电压U＝2.4V
①分析实验数据得出的探究结论是___________。
②在方格纸上画出电流I与电阻R的关系图象。
（________）
③从图象中可以看出，当电阻R＝18Ω时，电流为_________A。
（7）为了使该探究结论具有普遍性，该同学还应该怎么做？_______________________________。
18．（4分）小明同学为了探究“电流与电压、电阻的关系”，设计了如图甲的实验电路，他在实验室找到如下实验器材：电压恒为3V的电源、电流表、电压表各一只，一个开关，阻值分别为5Ω、10Ω、20Ω、30Ω、60Ω的定值电阻各一个，“10Ω 1A”“20Ω 1.5A”“30Ω 2A”三种规格的滑动变阻器，导线若干
(1)请你用笔画线代替导线，将图乙中的实物连接完整；
（______）
(2)闭合开关，小明发现电流表无示数，电压表指针有明显偏转，原因可能是____________；
(3)故障排除后，小明首先“探究电流与电阻关系”，先把10Ω的电阻接入电路，移动滑动变阻器滑片，使电压表示数为2V，读出电流表示数后，断开开关；他拆下10Ω的电阻，改换成阻值为20Ω的电阻继续做实验，接下来他应将变阻器滑片向_____端（选填“左”或“右”）移动，使用所有定值电阻完成这次探究实验，应选择滑动变阻器的规格为__________；
(4)小明把5Ω的电阻接入电路中，来探究“电流与电压的关系”他通过调节滑动变阻器的滑片P，测出通过定值电阻R的不同电流和对应的电压值，并记录在下表中；分析数据得到的结论是_______。
19．（4分）如图所示是演示内能做功的实验装置。在试管内装适量水，用软木塞塞住，加热使水沸腾，水蒸气会把木塞冲开，在此实验中：
（1）酒精燃烧，水的温度升高，水汽化产生高温高压的水蒸气；水蒸气冲开木塞，水蒸气对木塞做功，水蒸气的内能________（选填“增大”“减小”或“不变”），水蒸气温度降低并________成小水滴，因此试管口看见“白气”。
（2）该实验与热机的________冲程的原理相同。
四、作图题（共16分）
20．（8分）请在图中标出静止在磁场中的小磁针的N极和磁感线的方向以及电源的正极。
21．（8分）要让图中的灯 L1 和 L2 都能发光，请在图中“ ○”内填入相应的电流表或电压表符号。
（________）
五、计算题（共22分）
22．（10分）如图所示电路，已知电源电压为6V，R1的阻值为2Ω，R2的阻值为3Ω，R3的阻值为6Ω．求：
（1）S1、S2都闭合时电流表的示数；
（2）S1、S2都断开时电路的总功率。
（3）只闭合S1，电路工作10s产生的热量。
23．（12分）如图所示为某电饭煲的简化电路，S为一个单刀双掷开关。当S与位置“1”接通时，电饭煲处于蒸煮状态，此时电饭煲的功率为1100W。当S与位置“2”接通时，电饭煲处于保温状态，此时电饭煲的功率为88W。已知电源电压恒为220V。
（1）求电热丝R1的阻值；
（2）求电热丝R2的阻值。
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、A
3、D
4、D
5、C
6、B
7、D
8、B
9、B
10、C
11、C
12、C
二、填空题（每题5分，共4题，20分）
13、做功 热传递
14、nm 半导体
15、2:3
16、L1、L2 S3 短路
三、实验题（共12分）
17、断开 b 选取控制不同的电阻两端电压不变的公共值 闭合开关，缓慢地移动滑动变阻器的滑片，使电压表的示数与前一次相同 电压一定时，通过导体的电流与电阻成反比 0.13 改变电压两次，按相同的步骤再做两次实验
18、 R断路 右 30Ω 2A 电阻一定时，电流与电压成正比
19、减小 液化 做功
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）3A；（2）7.2W；（3）120J。
23、（1）Ω；（2）506Ω
实验次数
1
2
3
4
5
6
电阻R/Ω
4
8
12
16
20
24
电流I/A
0.60
0.30
0.20
0.15
0.12
0.10
实验次数
1
2
3
4
5
电U/V
0.5
1.0
1.5
2.0
2.5
电流I/A
0.1
0.2
0.3
0.4
0.5
