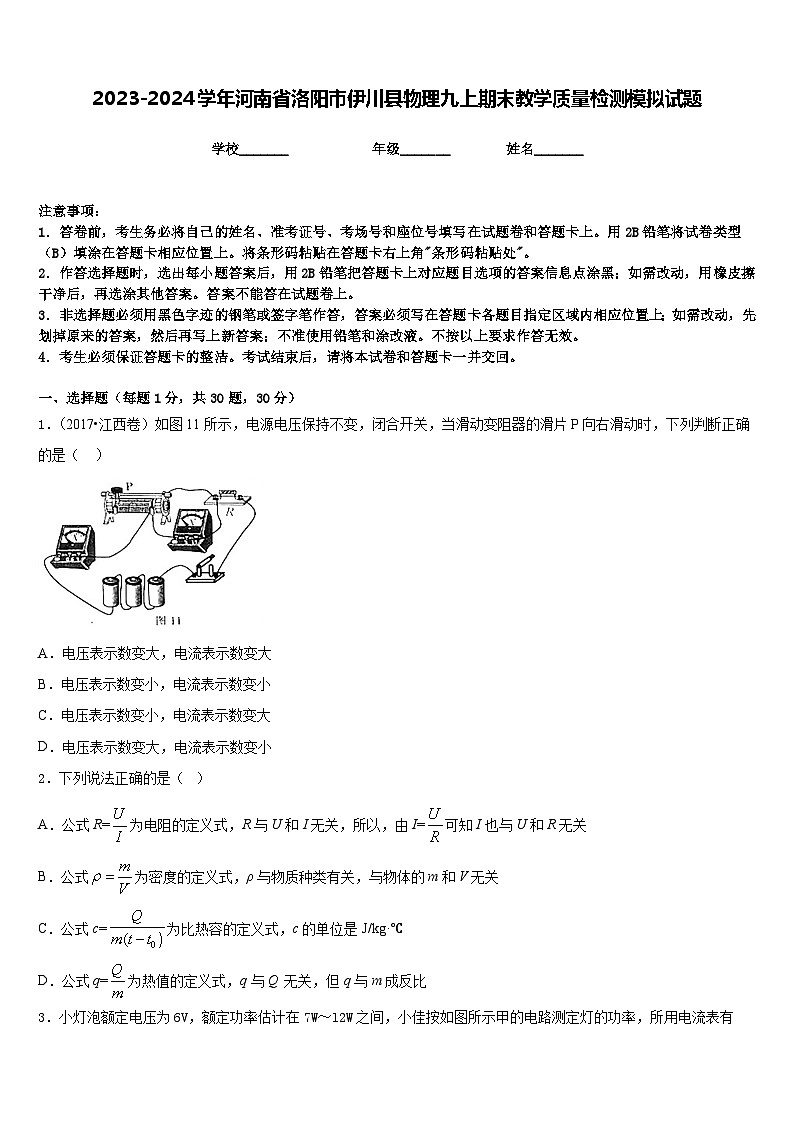

2023-2024学年河南省洛阳市伊川县物理九上期末教学质量检测模拟试题含答案

这是一份2023-2024学年河南省洛阳市伊川县物理九上期末教学质量检测模拟试题含答案，共11页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．（2017•江西卷）如图11所示，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右滑动时，下列判断正确的是（ ）
A．电压表示数变大，电流表示数变大
B．电压表示数变小，电流表示数变小
C．电压表示数变小，电流表示数变大
D．电压表示数变大，电流表示数变小
2．下列说法正确的是（ ）
A．公式R=为电阻的定义式，R与U和I无关，所以，由I=可知I也与U和R无关
B．公式为密度的定义式，ρ与物质种类有关，与物体的m和V无关
C．公式c=为比热容的定义式，c的单位是J/kg·℃
D．公式q=为热值的定义式，q与Q 无关，但q与m成反比

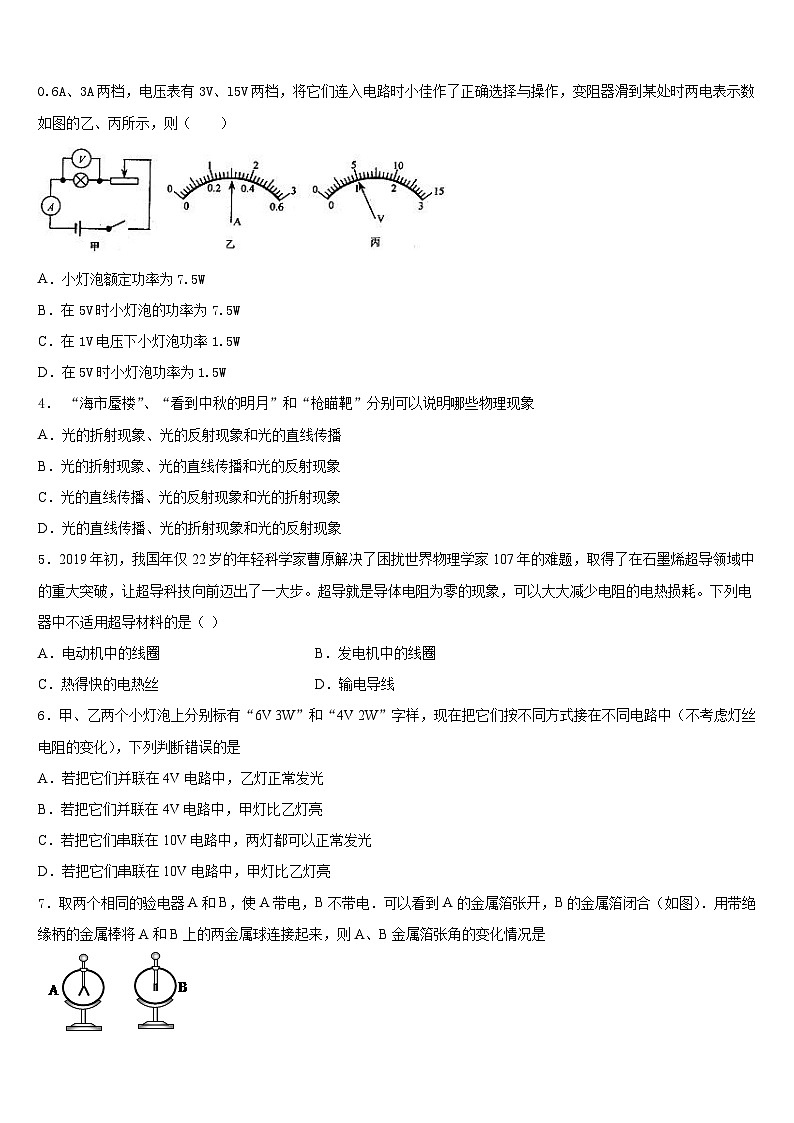

3．小灯泡额定电压为6V，额定功率估计在7W～l2W之间，小佳按如图所示甲的电路测定灯的功率，所用电流表有0.6A、3A两档，电压表有3V、l5V两档，将它们连入电路时小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则（ ）
A．小灯泡额定功率为7.5W
B．在5V时小灯泡的功率为7.5W
C．在1V电压下小灯泡功率1.5W
D．在5V时小灯泡功率为1.5W
4． “海市蜃楼”、“看到中秋的明月”和“枪瞄靶”分别可以说明哪些物理现象
A．光的折射现象、光的反射现象和光的直线传播
B．光的折射现象、光的直线传播和光的反射现象
C．光的直线传播、光的反射现象和光的折射现象
D．光的直线传播、光的折射现象和光的反射现象
5．2019年初，我国年仅22岁的年轻科学家曹原解决了困扰世界物理学家107年的难题，取得了在石墨烯超导领域中的重大突破，让超导科技向前迈出了一大步。超导就是导体电阻为零的现象，可以大大减少电阻的电热损耗。下列电器中不适用超导材料的是（ ）
A．电动机中的线圈B．发电机中的线圈
C．热得快的电热丝D．输电导线
6．甲、乙两个小灯泡上分别标有“6V 3W”和“4V 2W”字样，现在把它们按不同方式接在不同电路中（不考虑灯丝电阻的变化），下列判断错误的是
A．若把它们并联在4V电路中，乙灯正常发光
B．若把它们并联在4V电路中，甲灯比乙灯亮
C．若把它们串联在10V电路中，两灯都可以正常发光
D．若把它们串联在10V电路中，甲灯比乙灯亮
7．取两个相同的验电器A和B，使A带电，B不带电．可以看到A的金属箔张开，B的金属箔闭合（如图）．用带绝缘柄的金属棒将A和B上的两金属球连接起来，则A、B金属箔张角的变化情况是

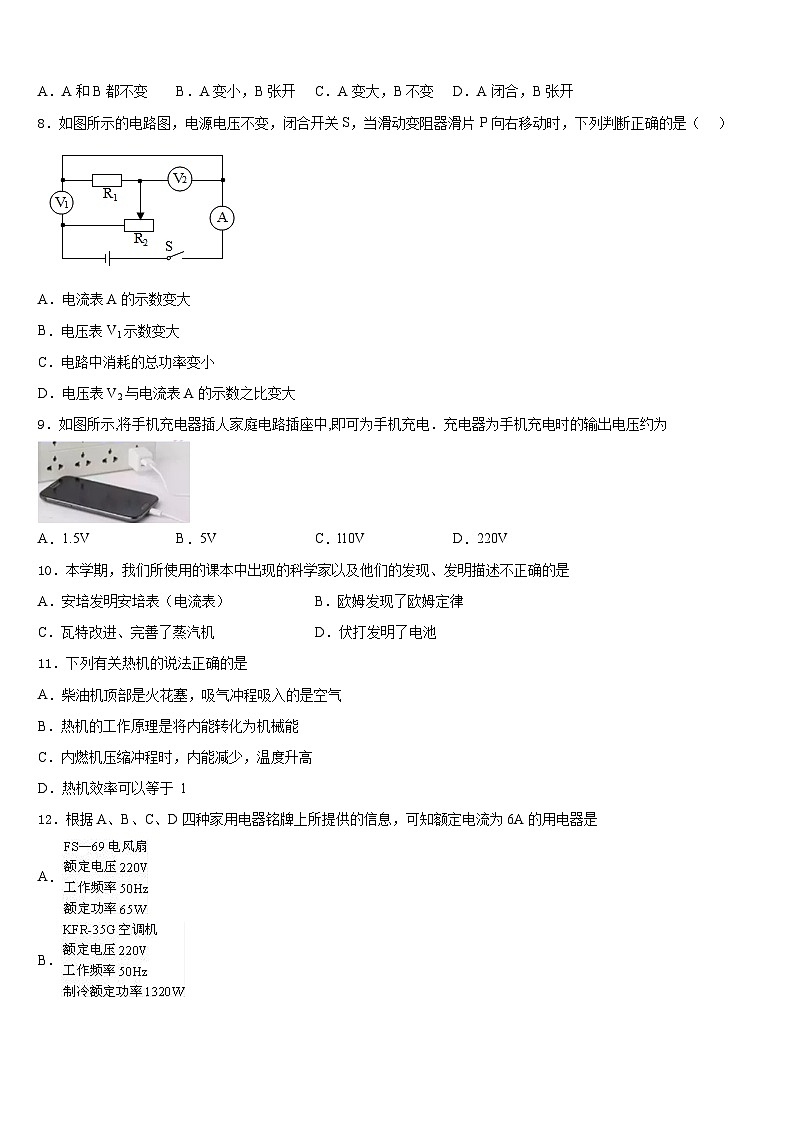

A．A和B都不变B．A变小，B张开C．A变大，B不变D．A闭合，B张开
8．如图所示的电路图，电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时，下列判断正确的是（ ）
A．电流表A的示数变大
B．电压表V1示数变大
C．电路中消耗的总功率变小
D．电压表V2与电流表A的示数之比变大
9．如图所示,将手机充电器插人家庭电路插座中,即可为手机充电．充电器为手机充电时的输出电压约为
A．1.5VB．5VC．l10VD．220V
10．本学期，我们所使用的课本中出现的科学家以及他们的发现、发明描述不正确的是
A．安培发明安培表（电流表）B．欧姆发现了欧姆定律
C．瓦特改进、完善了蒸汽机D．伏打发明了电池
11．下列有关热机的说法正确的是
A．柴油机顶部是火花塞，吸气冲程吸入的是空气
B．热机的工作原理是将内能转化为机械能
C．内燃机压缩冲程时，内能减少，温度升高
D．热机效率可以等于 1
12．根据A、B、C、D四种家用电器铭牌上所提供的信息，可知额定电流为6A的用电器是
A．
B．
C．
D．
二、填空题（每题5分，共4题，20分）
13．如图为某种灯泡的电流I与电压U的关系图象。若有6只这种灯泡串联接在电压为6 V的电源上，通过灯泡的电流为_____A。
14．如图所示，将长短和粗细相同、材料不同的金属丝分别接入电路，当把铜丝接入电路后，闭合开关，小灯泡发光较亮。现生活中，若想制作电阻加热元件，根据你的分析应选择________材料较好。（选填“铜丝”或“镍铬合金丝”）
15．氢弹是利用氢核的_____（选填“裂变”或“聚变”）在瞬间释放的能量，核能是_____（选填“可再生”或“不可再生”）能源．
16．如图所示是某车间自动除尘装置的简化电路图。空气中尘埃量较少时，光源发出来的光被挡板挡住了。当空气中尘埃量达到一定值时，由于尘埃的反射，部分光越过挡板射到光敏电阻上，光敏电阻变小，电路中的电流增大，电磁铁的磁性________，在衔铁的作用下，开启自动除尘模式。若图中a、b一个是除尘器，一个是指示灯，则________是除尘器。
三、实验题（共12分）
17．（4分）在“测量小灯泡的电功率”实验中，小灯泡额定电压为 2.5V（电阻值约为 5Ω）。
（1）小涵连接好电路，闭合开关后，小灯泡不发光。经检查，是由于其中一根导线连接错误造成的，请你用笔在实物图中将连接错误的导线打“×”并补画出正确的连线。
（______）
（2）故障排除后，闭合开关，移动滑动变阻器滑片 P 到某处时，电压表示数为 2V，为 了测量小灯泡的额定功率，应将滑片 P 向_____（选填“左”或“右”）端移， 使电压表示数为 2.5V，此时电流表指针位置如图乙所示，则小灯泡的额定功率为 _____W。
（3）若此实验中电流表坏了，为了测出小灯泡的额定功率，小涵增加了一个 R0=5Ω的定值电阻，设计了如图所示的电路和如下实验方案：
①调节滑片，使电压表的示数为小灯泡的额定电压；
②保持滑片位置不变，只将电压表 a 点改接到 c 点， 测出定值电阻 R0两端的电压 U0，通过计算就可得到小 灯泡的额定功率。
请你指出小涵设计的方案中存在的两个问题：①_____；②_____。
18．（4分）小明在做“测定小灯泡额定功率”的实验，待测小灯泡的额定电压为3. 8 V，阻值约为14Ω。
（1）小明设计的电路如甲图所示，请你用笔画线代替导线帮助小明将电路连接完整；
（________）
（2）按照实验操作规范，在连接电路时，开关必须________；闭合开关前，应将滑动变阻器的滑片移至_______（选填“A”或“B”）端；
（3）连接好电路后，小明闭合开关，发现小灯泡不亮，电压表、电流表均有示数且示数都较小，移动滑片时两表示数都不变，出现此现象可能是由于____导致的，小灯泡不亮是因为_______。问题解决后继续实验，当小灯泡正常发光时电流表的示数如乙图所示，那么小灯泡的额定功率是_______W；
（4）实验完成后，小明同学又打算测定另一个小灯泡（已知额定电流为I额）的额定功率，在实验过程中，电压表发生故障，现增加电阻箱R0和单刀双掷开关S2，设计了如丙图所示的实验方案，请写出操作步骤及所需测量的物理量：
①__________________________；
②__________________________；
③灯泡额定功率的表达式为： P额=_____________。（用I额及所测得的物理量表示）
19．（4分）某同学利用如图所示的电路探究“电流与电压、电阻的关系”．实验开始时，滑动变阻器的作用是__________．在探究通过导体的电流与导体两端电压关系时，应保持________不变；在探究通过导体的电流与导体电阻关系时，滑动变阻器的作用是___________．
四、作图题（共16分）
20．（8分）延时开关常用于控制楼道照明．为方便找到开关的位置，延时开关面板上配有电阻很大、功率很小的指示灯．指示灯在开关闭合、照明灯发光时会自动熄灭；在开关断开、照明灯熄灭时又会自动发光．请按要求在图中设计出楼道的照明电路．
（_____）
21．（8分） (1)如图所示，杠杆处于平衡状态，在A点处画出杠杆受到的最小拉力F及力臂l。
（_______________）
(2)如图所示，画出用该滑轮组提升重物时最省力的绳子绕法。
（_________________）
(3)如图所示，电路中有L1、L2两盏灯，请在图中O内分别填入电流表或电压表的符号，要求开关闭合时L1、L2都能发光，且两电表的示数均不为零。
（_______________）
(4)请你根据电路图甲，将图乙实物电路连接完成。
（____________________）
五、计算题（共22分）
22．（10分）观察到生活中的许多电热器都有多个挡位，庆庆同学在学习了电学知识后，他利用电压为12V的电源和两个阻值不同的定值电阻，设计了如图所示的电路来探究电热器的多挡位问题。已知R1=10Ω、R2=20Ω，请计算：
(1)S2闭合，S1、S3断开时，电路中的电流；
(2)S3断开，S1、S2闭合时，通电5min电路产生的热量；
(3)该电路的最大功率和最小功率之比。
23．（12分）在如图甲所示的电路中，电源电压恒定，定值电阻R1的阻值为16Ω，滑动变阻器的最大阻值是40Ω，小灯泡的额定电压为6V，通过小灯泡的电流与其两端电压的关系如图乙所示．当开关S2闭合，S1、S3断开时，滑动变阻器接入电路中的阻值为4Ω，小灯泡恰好正常发光．求：
（1）小灯泡的额定功率；
（2）电源电压；
（3）当开关S1、S2、S3都闭合时，移动滑动变阻器的滑片P，当电路消耗的总功率为6W时，求滑动变阻器接入电路中的电阻值．
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、B
3、B
4、A
5、C
6、B
7、B
8、C
9、B
10、A
11、B
12、B
二、填空题（每题5分，共4题，20分）
13、0.2
14、镍铬合金丝
15、聚变 不可再生
16、增强 b
三、实验题（共12分）
17、 右 1.25 R0=5Ω过大，无论怎样调节变阻器，都不能使灯泡正常发光 电压表的正负接线柱会接反，无法测出R0两端的电压
18、 断开 A 滑动变阻器同时接下面两个接线柱 灯泡实际功率小 1.064 将S2置于b，移动滑片，使电流表示数为I额定； 保持滑片的位置不动，将S2置于a，调节电阻箱的旋钮，使电流表的示数仍为I额定，记下电阻箱连入电路中的电阻大小R箱；
19、保护电路 电阻 改变定值电阻两端的电压
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)0.4A；(2)2160J；(3)9:2
23、（1）3W；（2）8V；（3）32Ω
