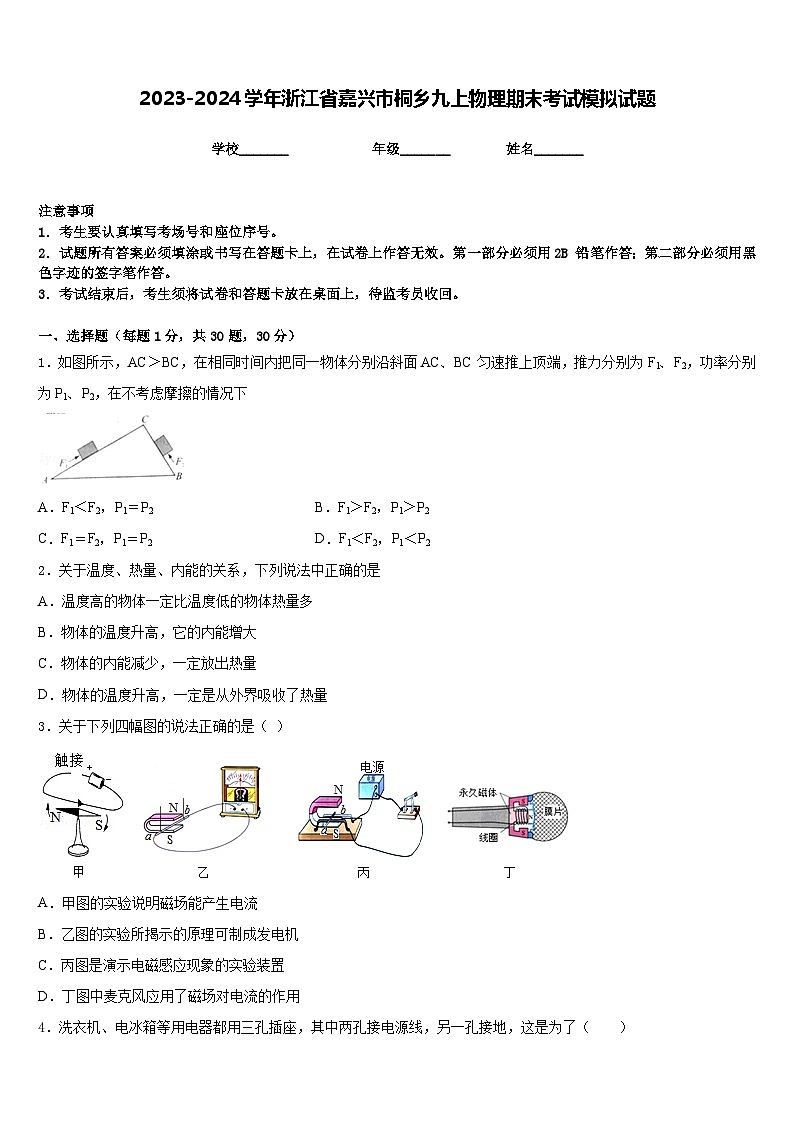

2023-2024学年浙江省嘉兴市桐乡九上物理期末考试模拟试题含答案
展开
这是一份2023-2024学年浙江省嘉兴市桐乡九上物理期末考试模拟试题含答案，共8页。试卷主要包含了考生要认真填写考场号和座位序号，千瓦时这个单位对应的物理量是，如图所示的电路，电源电压不变等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．如图所示，AC＞BC，在相同时间内把同一物体分别沿斜面AC、BC匀速推上顶端，推力分别为F1、F2，功率分别为P1、P2，在不考虑摩擦的情况下
A．F1＜F2，P1＝P2B．F1＞F2，P1＞P2
C．F1＝F2，P1＝P2D．F1＜F2，P1＜P2
2．关于温度、热量、内能的关系，下列说法中正确的是
A．温度高的物体一定比温度低的物体热量多
B．物体的温度升高，它的内能增大
C．物体的内能减少，一定放出热量
D．物体的温度升高，一定是从外界吸收了热量
3．关于下列四幅图的说法正确的是（ ）
A．甲图的实验说明磁场能产生电流
B．乙图的实验所揭示的原理可制成发电机
C．丙图是演示电磁感应现象的实验装置
D．丁图中麦克风应用了磁场对电流的作用

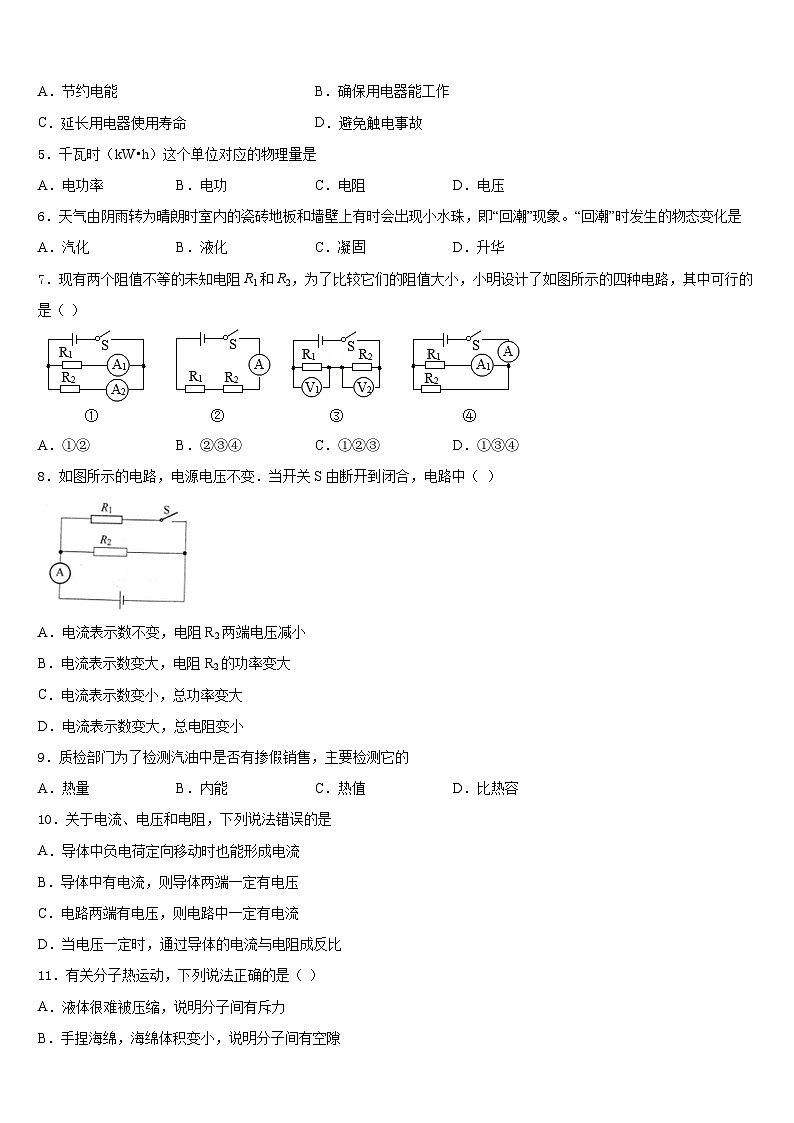

4．洗衣机、电冰箱等用电器都用三孔插座，其中两孔接电源线，另一孔接地，这是为了（ ）
A．节约电能B．确保用电器能工作
C．延长用电器使用寿命D．避免触电事故
5．千瓦时（kW•h）这个单位对应的物理量是
A．电功率B．电功C．电阻D．电压
6．天气由阴雨转为晴朗时室内的瓷砖地板和墙壁上有时会出现小水珠，即“回潮”现象。“回潮”时发生的物态变化是
A．汽化B．液化C．凝固D．升华
7．现有两个阻值不等的未知电阻R1和R2，为了比较它们的阻值大小，小明设计了如图所示的四种电路，其中可行的是（ ）
A．①②B．②③④C．①②③D．①③④
8．如图所示的电路，电源电压不变．当开关S由断开到闭合，电路中（ ）
A．电流表示数不变，电阻R2两端电压减小
B．电流表示数变大，电阻R2的功率变大
C．电流表示数变小，总功率变大
D．电流表示数变大，总电阻变小
9．质检部门为了检测汽油中是否有掺假销售，主要检测它的
A．热量B．内能C．热值D．比热容
10．关于电流、电压和电阻，下列说法错误的是
A．导体中负电荷定向移动时也能形成电流
B．导体中有电流，则导体两端一定有电压
C．电路两端有电压，则电路中一定有电流
D．当电压一定时，通过导体的电流与电阻成反比
11．有关分子热运动，下列说法正确的是（ ）
A．液体很难被压缩，说明分子间有斥力
B．手捏海绵，海绵体积变小，说明分子间有空隙
C．扫地时尘土飞扬，说明分子在做无规则运动
D．扩散现象不能在固体中发生

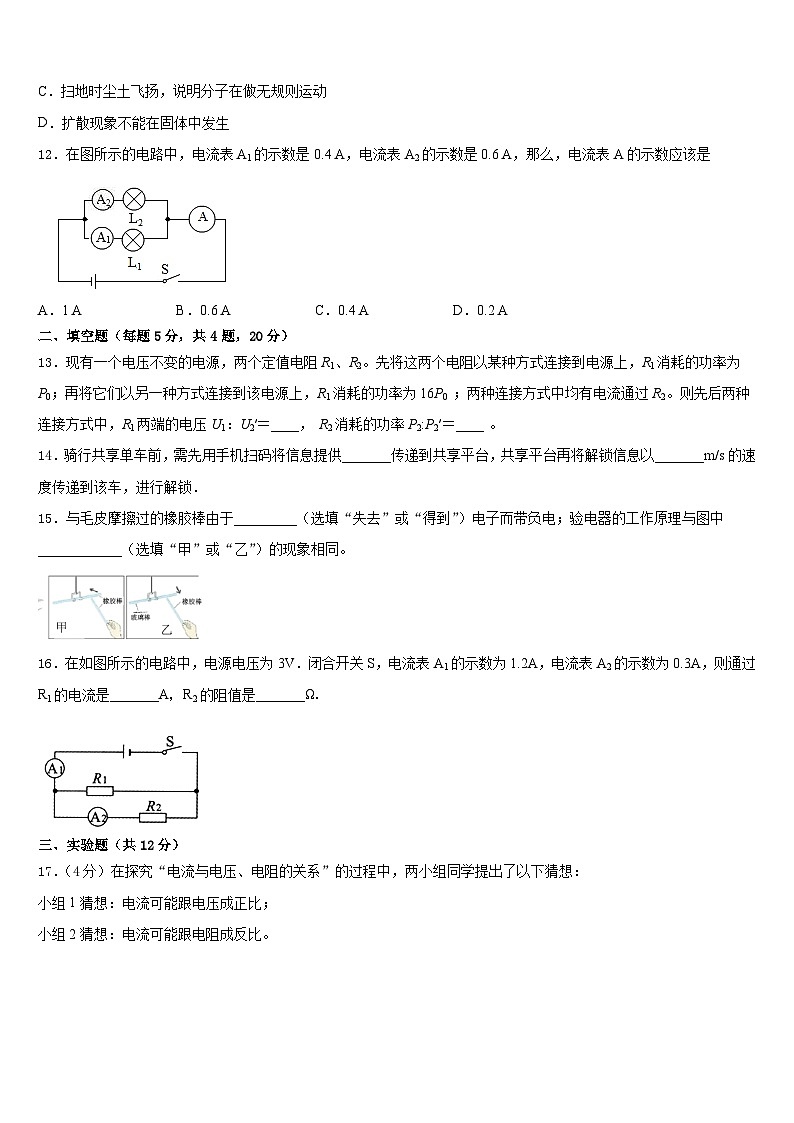

12．在图所示的电路中，电流表A1的示数是0.4 A，电流表A2的示数是0.6 A，那么，电流表A的示数应该是
A．1 AB．0.6 AC．0.4 AD．0.2 A
二、填空题（每题5分，共4题，20分）
13．现有一个电压不变的电源，两个定值电阻R1、R2。先将这两个电阻以某种方式连接到电源上，R1消耗的功率为P0；再将它们以另一种方式连接到该电源上，R1消耗的功率为16P0 ；两种连接方式中均有电流通过R2。则先后两种连接方式中，R1两端的电压U1：U2′＝____， R2消耗的功率P2:P2′＝____ 。
14．骑行共享单车前，需先用手机扫码将信息提供_______传递到共享平台，共享平台再将解锁信息以_______m/s的速度传递到该车，进行解锁．
15．与毛皮摩擦过的橡胶棒由于_________（选填“失去”或“得到”）电子而带负电；验电器的工作原理与图中____________（选填“甲”或“乙”）的现象相同。
16．在如图所示的电路中，电源电压为3V．闭合开关S，电流表A1的示数为1.2A，电流表A2的示数为0.3A，则通过R1的电流是_______A，R2的阻值是_______Ω．
三、实验题（共12分）
17．（4分）在探究“电流与电压、电阻的关系”的过程中，两小组同学提出了以下猜想：
小组1猜想：电流可能跟电压成正比；
小组2猜想：电流可能跟电阻成反比。
(1)小组1的做法是：按图甲所示连接电路时开关应处于_______状态（填“断开”或“闭合”）。保持定值电阻不变，闭合开关S后，调节滑动变阻器R'，得到如下表所示的一组数据。根据此表可知，此定值电阻的阻值为_______Ω，还可得出的结论是_____________；
(2)小组2所连电路如图乙所示，其中有一处连线错误，请你在连接错误的导线上画“×”并改正______；
①将电路连接正确后，闭合开关，移动滑动变阻器滑片P，使定值电阻5Ω两端电压为 1.5V，记录电流表示数；
②将5Ω电阻换成10Ω电阻，闭合开关后发现电压表示数大于1.5V，应将滑动变阻器的滑片向_______（填“A”或“B”）端移动，当观察到电压表示数为_______V时，记录电流表示数；
③将10Ω电阻换成15Ω电阻，闭合开关，发现电流表无示数，电压表有示数，其原因可能是______。
18．（4分）小文为了测量未知电阻Rx阻值，选择了满足实验要求的实验器材，连接的实验电路如图甲所示。闭合开关S，滑动变阻器滑片P滑动到某一位置时，电压表、电流表的示数如图乙、丙所示。则Rx两端的电压为_______V，通过Rx的电流为_______A，电阻Rx的阻值为_______。
19．（4分）用“伏安法”测未知电阻的阻值。
(1)请用笔画线表示导线，将图甲所示的实物连接成完整电路。要求:滑动变阻器的滑片P向右移动时，电流表示数变小(请勿更改原有导线，导线不能交叉)____________-。
(2)电路接通前，滑动变阻器的滑片P应该移至图中____________处(选填“A”，或“B”)。
(3)实验中，用滑动变阻器调节接人电路中的电阻，对应每次变化各测一次电流值和相应的电压值并记录到表格中。有一次测量电压表的指针如图乙所示，其示数为___________V。小林根据几组实验数据计算出待测电阻R的值，并绘制了R的U-I图象。本实验小林要多次测量取平均值，是为了________________。
(4)另一组的小宇用相同的器材进行实验，并根据自己所记录的实验数据绘制了如图丙所示的U-I图象。小林发现小宇绘制的U-I图象和自已绘制的U-I图象不同，你认为其原因是小宇_____________；小林根据小宇的图象也可计算出待测电阻R=__________Ω。(实验过程中电源电压保持不变)。
四、作图题（共16分）
20．（8分）学习了电路相关知识后，小明想给自家的养殖场设计一种呼叫装置，要求前后门来的客人均可呼叫，前门来的客人关闭开关，办公室的电铃响、红灯亮；后门来的客人关闭开关，办公室的电铃响、绿灯亮．请在图中帮助他画出符合要求的电路图（导线不得交叉）．
21．（8分）如图所示，当电源开关接通后，会发现小磁针的S极指向左，在图中写出A螺线管左端的极性。
（________）
五、计算题（共22分）
22．（10分）如图所示，闭合开关S，通过灯泡L1、L2的电流分别为0.2A和0.3A，电源电压保持不变，L1的电阻为15Ω，求：
（1）电源电压；
（2）L2的电阻。
23．（12分）如图甲，电源电压恒为8V，滑动变阻器滑片P从b端滑到a端的过程中，电压表示数U与电流表示数I的关系如图乙，R2与R1的电功率之比k与R2的关系如图丙。求：
（1）滑片P在a端时，电路消耗的功率。
（2）R2与R1之比的最大值。
（3）R2消粍的最大功率。
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、B
3、B
4、D
5、B
6、B
7、D
8、D
9、C
10、C
11、A
12、A
二、填空题（每题5分，共4题，20分）
13、1:4 9:16
14、电磁波 3×108
15、得到 甲
16、0.9 10
三、实验题（共12分）
17、断开 10 电阻不变时，导体中电流与导体两端电压成正比 A 1.5 电阻R断路
18、2.5 0.5 5
19、 B 2.6 减小误差 电压表并联在了滑动变阻器两端 10
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）3V；（2）10Ω。
23、 (1)16W；(2)4；(3)4W。
实验次数
1
2
3
U/V
1.2
2.4
2.8
I/A
0.12
0.24
0.28
学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．如图所示，AC＞BC，在相同时间内把同一物体分别沿斜面AC、BC匀速推上顶端，推力分别为F1、F2，功率分别为P1、P2，在不考虑摩擦的情况下
A．F1＜F2，P1＝P2B．F1＞F2，P1＞P2
C．F1＝F2，P1＝P2D．F1＜F2，P1＜P2
2．关于温度、热量、内能的关系，下列说法中正确的是
A．温度高的物体一定比温度低的物体热量多
B．物体的温度升高，它的内能增大
C．物体的内能减少，一定放出热量
D．物体的温度升高，一定是从外界吸收了热量
3．关于下列四幅图的说法正确的是（ ）
A．甲图的实验说明磁场能产生电流
B．乙图的实验所揭示的原理可制成发电机
C．丙图是演示电磁感应现象的实验装置
D．丁图中麦克风应用了磁场对电流的作用
4．洗衣机、电冰箱等用电器都用三孔插座，其中两孔接电源线，另一孔接地，这是为了（ ）
A．节约电能B．确保用电器能工作
C．延长用电器使用寿命D．避免触电事故
5．千瓦时（kW•h）这个单位对应的物理量是
A．电功率B．电功C．电阻D．电压
6．天气由阴雨转为晴朗时室内的瓷砖地板和墙壁上有时会出现小水珠，即“回潮”现象。“回潮”时发生的物态变化是
A．汽化B．液化C．凝固D．升华
7．现有两个阻值不等的未知电阻R1和R2，为了比较它们的阻值大小，小明设计了如图所示的四种电路，其中可行的是（ ）
A．①②B．②③④C．①②③D．①③④
8．如图所示的电路，电源电压不变．当开关S由断开到闭合，电路中（ ）
A．电流表示数不变，电阻R2两端电压减小
B．电流表示数变大，电阻R2的功率变大
C．电流表示数变小，总功率变大
D．电流表示数变大，总电阻变小
9．质检部门为了检测汽油中是否有掺假销售，主要检测它的
A．热量B．内能C．热值D．比热容
10．关于电流、电压和电阻，下列说法错误的是
A．导体中负电荷定向移动时也能形成电流
B．导体中有电流，则导体两端一定有电压
C．电路两端有电压，则电路中一定有电流
D．当电压一定时，通过导体的电流与电阻成反比
11．有关分子热运动，下列说法正确的是（ ）
A．液体很难被压缩，说明分子间有斥力
B．手捏海绵，海绵体积变小，说明分子间有空隙
C．扫地时尘土飞扬，说明分子在做无规则运动
D．扩散现象不能在固体中发生
12．在图所示的电路中，电流表A1的示数是0.4 A，电流表A2的示数是0.6 A，那么，电流表A的示数应该是
A．1 AB．0.6 AC．0.4 AD．0.2 A
二、填空题（每题5分，共4题，20分）
13．现有一个电压不变的电源，两个定值电阻R1、R2。先将这两个电阻以某种方式连接到电源上，R1消耗的功率为P0；再将它们以另一种方式连接到该电源上，R1消耗的功率为16P0 ；两种连接方式中均有电流通过R2。则先后两种连接方式中，R1两端的电压U1：U2′＝____， R2消耗的功率P2:P2′＝____ 。
14．骑行共享单车前，需先用手机扫码将信息提供_______传递到共享平台，共享平台再将解锁信息以_______m/s的速度传递到该车，进行解锁．
15．与毛皮摩擦过的橡胶棒由于_________（选填“失去”或“得到”）电子而带负电；验电器的工作原理与图中____________（选填“甲”或“乙”）的现象相同。
16．在如图所示的电路中，电源电压为3V．闭合开关S，电流表A1的示数为1.2A，电流表A2的示数为0.3A，则通过R1的电流是_______A，R2的阻值是_______Ω．
三、实验题（共12分）
17．（4分）在探究“电流与电压、电阻的关系”的过程中，两小组同学提出了以下猜想：
小组1猜想：电流可能跟电压成正比；
小组2猜想：电流可能跟电阻成反比。
(1)小组1的做法是：按图甲所示连接电路时开关应处于_______状态（填“断开”或“闭合”）。保持定值电阻不变，闭合开关S后，调节滑动变阻器R'，得到如下表所示的一组数据。根据此表可知，此定值电阻的阻值为_______Ω，还可得出的结论是_____________；
(2)小组2所连电路如图乙所示，其中有一处连线错误，请你在连接错误的导线上画“×”并改正______；
①将电路连接正确后，闭合开关，移动滑动变阻器滑片P，使定值电阻5Ω两端电压为 1.5V，记录电流表示数；
②将5Ω电阻换成10Ω电阻，闭合开关后发现电压表示数大于1.5V，应将滑动变阻器的滑片向_______（填“A”或“B”）端移动，当观察到电压表示数为_______V时，记录电流表示数；
③将10Ω电阻换成15Ω电阻，闭合开关，发现电流表无示数，电压表有示数，其原因可能是______。
18．（4分）小文为了测量未知电阻Rx阻值，选择了满足实验要求的实验器材，连接的实验电路如图甲所示。闭合开关S，滑动变阻器滑片P滑动到某一位置时，电压表、电流表的示数如图乙、丙所示。则Rx两端的电压为_______V，通过Rx的电流为_______A，电阻Rx的阻值为_______。
19．（4分）用“伏安法”测未知电阻的阻值。
(1)请用笔画线表示导线，将图甲所示的实物连接成完整电路。要求:滑动变阻器的滑片P向右移动时，电流表示数变小(请勿更改原有导线，导线不能交叉)____________-。
(2)电路接通前，滑动变阻器的滑片P应该移至图中____________处(选填“A”，或“B”)。
(3)实验中，用滑动变阻器调节接人电路中的电阻，对应每次变化各测一次电流值和相应的电压值并记录到表格中。有一次测量电压表的指针如图乙所示，其示数为___________V。小林根据几组实验数据计算出待测电阻R的值，并绘制了R的U-I图象。本实验小林要多次测量取平均值，是为了________________。
(4)另一组的小宇用相同的器材进行实验，并根据自己所记录的实验数据绘制了如图丙所示的U-I图象。小林发现小宇绘制的U-I图象和自已绘制的U-I图象不同，你认为其原因是小宇_____________；小林根据小宇的图象也可计算出待测电阻R=__________Ω。(实验过程中电源电压保持不变)。
四、作图题（共16分）
20．（8分）学习了电路相关知识后，小明想给自家的养殖场设计一种呼叫装置，要求前后门来的客人均可呼叫，前门来的客人关闭开关，办公室的电铃响、红灯亮；后门来的客人关闭开关，办公室的电铃响、绿灯亮．请在图中帮助他画出符合要求的电路图（导线不得交叉）．
21．（8分）如图所示，当电源开关接通后，会发现小磁针的S极指向左，在图中写出A螺线管左端的极性。
（________）
五、计算题（共22分）
22．（10分）如图所示，闭合开关S，通过灯泡L1、L2的电流分别为0.2A和0.3A，电源电压保持不变，L1的电阻为15Ω，求：
（1）电源电压；
（2）L2的电阻。
23．（12分）如图甲，电源电压恒为8V，滑动变阻器滑片P从b端滑到a端的过程中，电压表示数U与电流表示数I的关系如图乙，R2与R1的电功率之比k与R2的关系如图丙。求：
（1）滑片P在a端时，电路消耗的功率。
（2）R2与R1之比的最大值。
（3）R2消粍的最大功率。
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、B
3、B
4、D
5、B
6、B
7、D
8、D
9、C
10、C
11、A
12、A
二、填空题（每题5分，共4题，20分）
13、1:4 9:16
14、电磁波 3×108
15、得到 甲
16、0.9 10
三、实验题（共12分）
17、断开 10 电阻不变时，导体中电流与导体两端电压成正比 A 1.5 电阻R断路
18、2.5 0.5 5
19、 B 2.6 减小误差 电压表并联在了滑动变阻器两端 10
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）3V；（2）10Ω。
23、 (1)16W；(2)4；(3)4W。
实验次数
1
2
3
U/V
1.2
2.4
2.8
I/A
0.12
0.24
0.28
