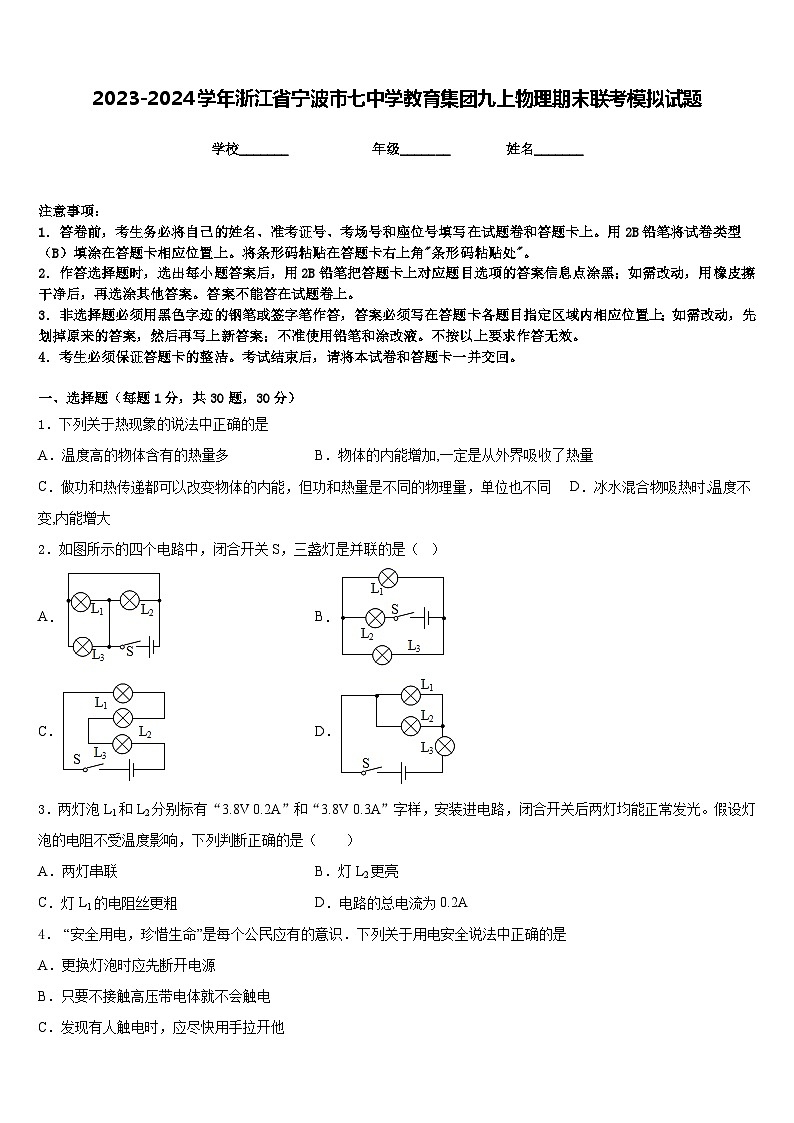

2023-2024学年浙江省宁波市七中学教育集团九上物理期末联考模拟试题含答案

这是一份2023-2024学年浙江省宁波市七中学教育集团九上物理期末联考模拟试题含答案，共10页。试卷主要包含了考生必须保证答题卡的整洁，在国际单位制中，电功的单位是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．下列关于热现象的说法中正确的是
A．温度高的物体含有的热量多B．物体的内能增加,一定是从外界吸收了热量
C．做功和热传递都可以改变物体的内能，但功和热量是不同的物理量，单位也不同D．冰水混合物吸热时,温度不变,内能增大
2．如图所示的四个电路中，闭合开关S，三盏灯是并联的是（ ）
A．B．
C．D．
3．两灯泡L1和L2分别标有“3.8V 0.2A”和“3.8V 0.3A”字样，安装进电路，闭合开关后两灯均能正常发光。假设灯泡的电阻不受温度影响，下列判断正确的是（ ）
A．两灯串联B．灯L2更亮
C．灯L1的电阻丝更粗D．电路的总电流为0.2A
4． “安全用电，珍惜生命”是每个公民应有的意识．下列关于用电安全说法中正确的是
A．更换灯泡时应先断开电源
B．只要不接触高压带电体就不会触电
C．发现有人触电时，应尽快用手拉开他

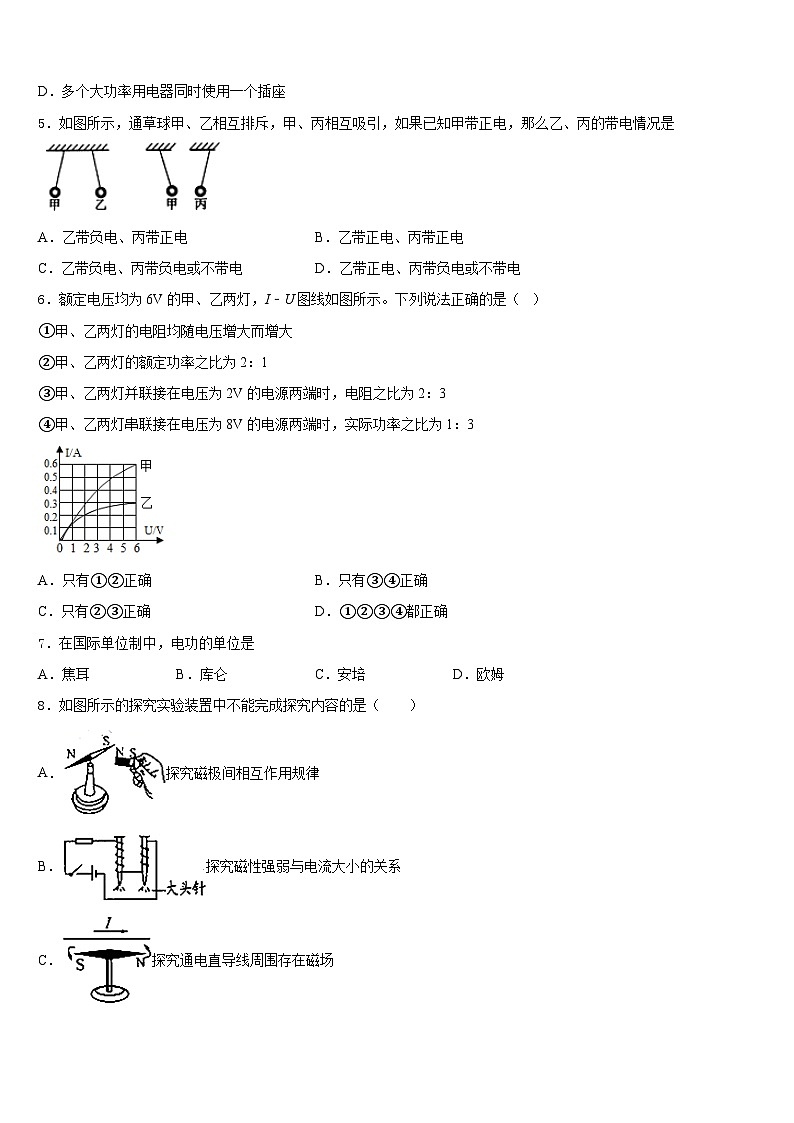

D．多个大功率用电器同时使用一个插座
5．如图所示，通草球甲、乙相互排斥，甲、丙相互吸引，如果已知甲带正电，那么乙、丙的带电情况是
A．乙带负电、丙带正电B．乙带正电、丙带正电
C．乙带负电、丙带负电或不带电D．乙带正电、丙带负电或不带电
6．额定电压均为6V的甲、乙两灯，I﹣U图线如图所示。下列说法正确的是（ ）
①甲、乙两灯的电阻均随电压增大而增大
②甲、乙两灯的额定功率之比为2：1
③甲、乙两灯并联接在电压为2V的电源两端时，电阻之比为2：3
④甲、乙两灯串联接在电压为8V的电源两端时，实际功率之比为1：3
A．只有①②正确B．只有③④正确
C．只有②③正确D．①②③④都正确
7．在国际单位制中，电功的单位是
A．焦耳B．库仑C．安培D．欧姆
8．如图所示的探究实验装置中不能完成探究内容的是（ ）
A．探究磁极间相互作用规律
B．探究磁性强弱与电流大小的关系
C．探究通电直导线周围存在磁场

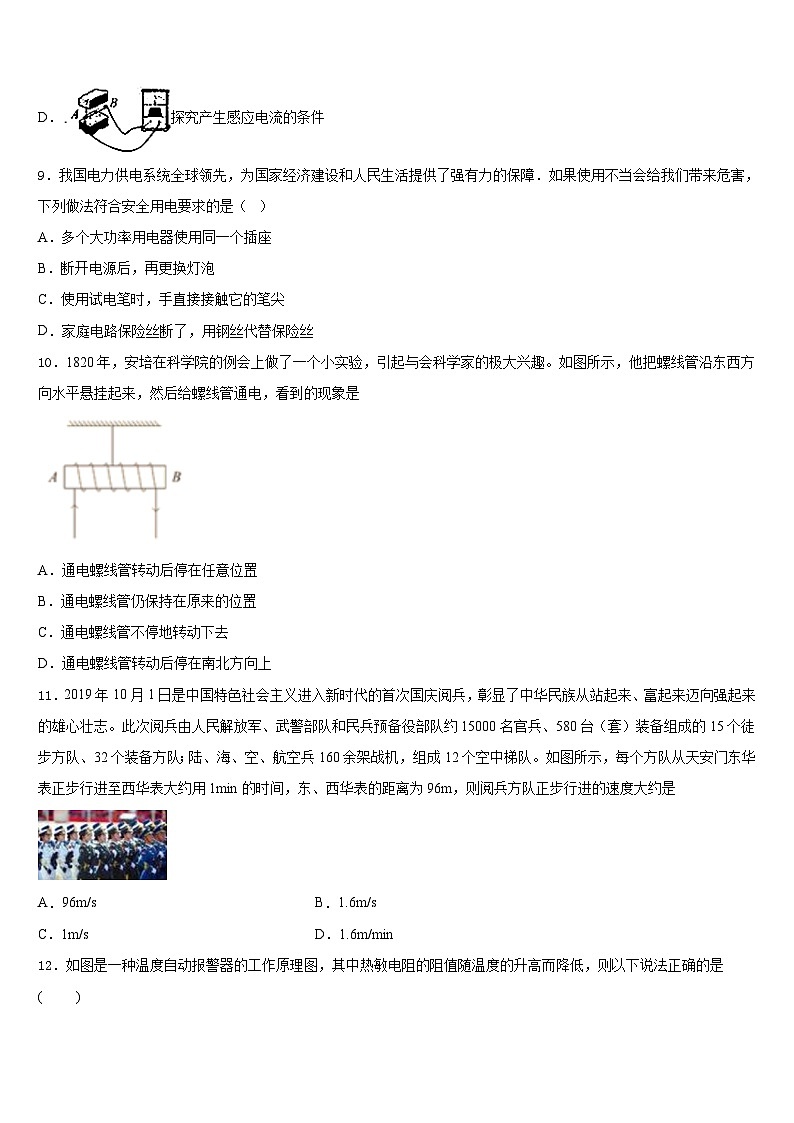

D．探究产生感应电流的条件
9．我国电力供电系统全球领先，为国家经济建设和人民生活提供了强有力的保障．如果使用不当会给我们带来危害，下列做法符合安全用电要求的是（ ）
A．多个大功率用电器使用同一个插座
B．断开电源后，再更换灯泡
C．使用试电笔时，手直接接触它的笔尖
D．家庭电路保险丝断了，用钢丝代替保险丝
10．1820年，安培在科学院的例会上做了一个小实验，引起与会科学家的极大兴趣。如图所示，他把螺线管沿东西方向水平悬挂起来，然后给螺线管通电，看到的现象是
A．通电螺线管转动后停在任意位置
B．通电螺线管仍保持在原来的位置
C．通电螺线管不停地转动下去
D．通电螺线管转动后停在南北方向上
11．2019年10月1日是中国特色社会主义进入新时代的首次国庆阅兵，彰显了中华民族从站起来、富起来迈向强起来的雄心壮志。此次阅兵由人民解放军、武警部队和民兵预备役部队约15000名官兵、580台（套）装备组成的15个徒步方队、32个装备方队；陆、海、空、航空兵160余架战机，组成12个空中梯队。如图所示，每个方队从天安门东华表正步行进至西华表大约用1min的时间，东、西华表的距离为96m，则阅兵方队正步行进的速度大约是
A．96m/sB．1.6m/s
C．1m/sD．1.6m/min
12．如图是一种温度自动报警器的工作原理图，其中热敏电阻的阻值随温度的升高而降低，则以下说法正确的是 ( )
A．电磁继电器中的电磁铁的工作原理是电磁感应
B．电磁继电器实质是一种电路开关，可以用一个电路控制另一个电路
C．温度较高时，指示灯亮起，该装置报警
D．温度较低时，电铃响起，该装置报警
二、填空题（每题5分，共4题，20分）
13．甲、乙、丙三个轻质小球，任意两个靠近均相互吸引，已知甲带正电，则乙球不可能带________电，若丙球能吸引不带电的轻小物体，则乙球________（选填“带正电”、“带负电”、“不带电”）。
14． “地球一小时”节能活动是指在每年的三月最后一个周六晚上自愿关灯一小时。若益阳市区有5万个家庭响应号召，每个家庭的照明功率如果为60W，那么关灯一小时可节约________度的电能，相当于________kg热值为3.0×107J/kg的标准煤完全燃烧所释放出的热量。这样的举措可以起到了在美丽的黑暗瞬间中展示他们对节能减排、应对全球气候变化无声的支持。
15．如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都能正常工作，甲、乙两个电表的示数之比是2：5，此时灯L1、L2的电阻之比是_____，电流之比是_____．
16．我们在考试时要用到2B铅笔填涂机读卡，电脑可以直接读取机读卡上的答案，是因为2B铅笔中的石墨是___（选填“导体”或“绝缘体”），若使用了不合格的2B铅笔，由于铅笔芯的导电性变___（选填“强”或“弱”），这样可能使电脑无法识别．
三、实验题（共12分）
17．（4分）为了探究“导体中电流与导体两端电压的关系”，小芳设计了如图甲的电路图，电源电压保持不变。
（1）实验前小芳检查电表时发现电流表的指针如图乙，接下来应进行的操作_____；
（2）请你在图丙中用笔画线代替导线，将实验电路连接完整。（连线不能交叉）；
（____）
（3）根据设计的电路，闭合开关前应将滑动变阻器的滑片移至_____端（选填“A”或“B”）。这样做的目的是为了_____；
（4）闭合开关后，移动滑片时发现电流表没有示数，电压表有明显的示数。如果故障发生在定值电阻R上，则R可能出现了_____（选填“断路”“短路”）；
（5）排除故障后，小芳用A、B两个导体（定值电阻）进行实验，实验中多次改变导体两端电压，并将测量的数据记录在表一、表二中
表一：
表二：
①由表中数据可知导体A的阻值为_____Ω．（小数点后保留一位小数）；
②分析比较实验序号1、2、3或4、5、6中的电流与电压变化的倍数关系，可得出的初步结论是：当电阻一定时，通过导体的电流与导体两端的电压成_____；
③分析比较实验序号1、4；2、5和3、6的数据，小芳发现还可以初步得出导体中的电与导体电阻的关系，即_____一定时，通过导体的电流与导体的电阻成反比。
18．（4分）为了探究小灯泡亮度与实际功率的关系，某校物理兴趣小组设计了如图甲所示的实验电路，标有“2.5V”字样的小灯泡电阻约为10Ω，电源电压6V不变，可供选用的滑动变阻器有“10Ω 1A”的R1和“20Ω 1A”的R2。
（1）为了完成实验，你认为应该选用的滑动变阻器是______。（选填“R1”或“R2”）
（2）请用笔划线代替导线将图甲的实验电路补充完整。（要求：滑动变阻器滑片向左移动时，灯泡变暗）。
（________）
（3）电路正确连按后，闭合开关，他们发现小灯泡不亮，电流表有示数，电压表无示数，你认为造成这一现象的原因可能是_______。（选填字母）
A．电流表断路 B．小灯泡短路 C．小灯泡灯丝断了 D．滑动变阻器短路
（4）排除故障后，当滑动变阻器的滑片移到某一位置时，某同学从“0﹣15V”量程的刻度线看出指针停在10V处，若要测量小灯泡的额定功率，应将滑动变阻器的滑片向_____移（选填“左”或“右”）直到小灯泡正常发光，此时电流表的示数如图乙所示，则小灯泡的额定功率是______W。测量后他们对测量结果进行了误差分析，考虑电表本身对电路的影响，该实验所测小灯泡电功率偏________(选填“大”或“小”)。
（5）根据收集到的实验数据，同学们得出了灯泡亮度与实际功率的关系。在分析论证过程中，勤于思考的小明发现小灯泡在不同亮度下，它两端的电压与电流的比值不一样，他根据多组实验数据描绘出的I﹣U图像如图丙所示，主要原因是：灯丝电阻随温度而变化，若小灯泡的额定功率P0与某次工作时的实际功率P1满足P0＝4P1，则以下关于额定电压U0与实际电压U1的数值关系，你认为最有可能的是_______。
A．U0＝1.5U1 B．U0＝2U1 C．U0＝3U1 D．U0＝4U1
（6）有同学认为利用该电路也可以探究导体中电流和导体两端电压的关系，你认为这种说法________(选填“合理”或“不合理”)，理由是________________。
19．（4分）如图是小明探究“影响电磁铁磁性强弱因素”的装置图（A为指针下方固定的铁块；线圈电阻忽略不计）。小明通过观察指针B偏转角度的大小来判断电磁铁磁性的强弱。开始时导线a与接线柱1相连，闭合开关，指针B绕固定点O点发生偏转。
（1）实验前，应将导线b与滑动变阻器的__________（选填“c”或“d”）接线柱连接。
（2）闭合开关，电磁铁的左端为__________极；使滑片P向左移动时，指针的偏转角度变大，说明电磁铁磁性强弱与__________有关。
（3）断开开关，将导线a与接线柱1相连改为与接线柱2相连，保持滑动变阻器的滑片P的位置不变，再闭合开关，此时指针偏转角度__________（选填“变大”、“变小”或“不变”）。
（4）下图所示的装置中应用电磁铁工作的是__________。（选填序号）
四、作图题（共16分）
20．（8分）如图所示，用笔画线代替导线将电灯、开关、三线插座接到电路中。
（____）
21．（8分）L1、L2两灯并联，S是总开关，S1只控制灯泡L1，请你根据要求连接实物电路，并在虚线框中画出相应的电路图。
（______）
五、计算题（共22分）
22．（10分）小明家厨房用电热水器具有加热速度快的特点其电热水器的铭牌如下表．
（1）5kg初温是20℃的水被加热到60℃所吸收的热量是多少？
（2）该电热水器正常工作时通过的电流是多少？（结果保留一位小数）
（3）当电压为198V时，电热水器的实际功率是多少？
23．（12分）如图所示的电路中，电源电压不变，小灯泡L上标有“6V 4.5W”字样，灯丝电阻不随温度变化。当S1、S2都闭合时，小灯泡正常发光，电流表示数为1A；当S1、S2都断开，移动滑动变阻器滑片，在滑动变阻器全部接入电路和总电阻的接入电路两种情况下，滑动变阻器消耗的功率相等。求：
(1)电源电压；
(2)电阻R的值；
(3)S1、S2都断开时电路中的最小电流。
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、A
3、B
4、A
5、D
6、D
7、A
8、B
9、B
10、D
11、B
12、B
二、填空题（每题5分，共4题，20分）
13、带正电 不带电
14、3000 360
15、3：2 1：1
16、导体 弱
三、实验题（共12分）
17、将电流表指针调零 B 保护电路 断路 5.6 正比 电压
18、R2 见解析所示 B 右 0.65 偏大 C 不合理 小灯泡灯丝的电阻会随温度的改变而改变，无法控制电阻一定
19、c N 电流大小 变小 ④
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）8.4×105J；（2）6.8A；（3）1215W．
23、 (1)6V；(2)；(3)0.25A
导体
实验序号
电压/V
电流/A
A
1
1.0
0.18
2
2.0
0.36
3
3.0
0.54
导体
实验序号
电压/V
电流/A
B
4
1.0
0.09
5
2.0
0.18
6
3.0
0.27
执行标准：GB4706.1-1998GB4706.12-2006
产品名称：密闭型储水式电热水器
产品型号：F05-15A（X）
额定容量：5L
额定压力：6.7MPa
额定功率：1500W
额定电压：220V
额定频率：50Hz
防水等级：IPX4
