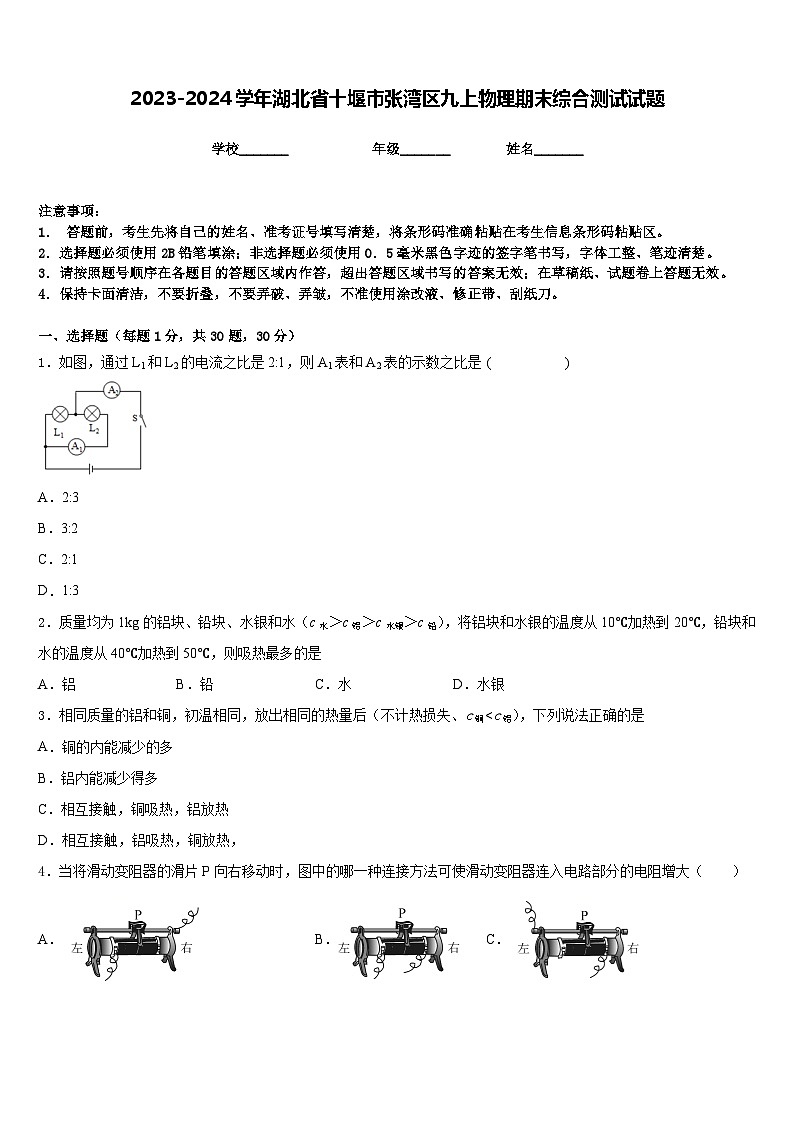

2023-2024学年湖北省十堰市张湾区九上物理期末综合测试试题含答案

这是一份2023-2024学年湖北省十堰市张湾区九上物理期末综合测试试题含答案，共8页。

学校_______ 年级_______ 姓名_______
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．如图，通过L1和L2的电流之比是2:1，则A1表和A2表的示数之比是 ( )
A．2:3
B．3:2
C．2:1
D．1:3
2．质量均为1kg的铝块、铅块、水银和水（c水＞c铝＞c水银＞c铅），将铝块和水银的温度从10℃加热到20℃，铅块和水的温度从40℃加热到50℃，则吸热最多的是
A．铝B．铅C．水D．水银
3．相同质量的铝和铜，初温相同，放出相同的热量后（不计热损失、c铜A．铜的内能减少的多
B．铝内能减少得多
C．相互接触，铜吸热，铝放热
D．相互接触，铝吸热，铜放热，
4．当将滑动变阻器的滑片P向右移动时，图中的哪一种连接方法可使滑动变阻器连入电路部分的电阻增大（ ）
A．B．C．D．

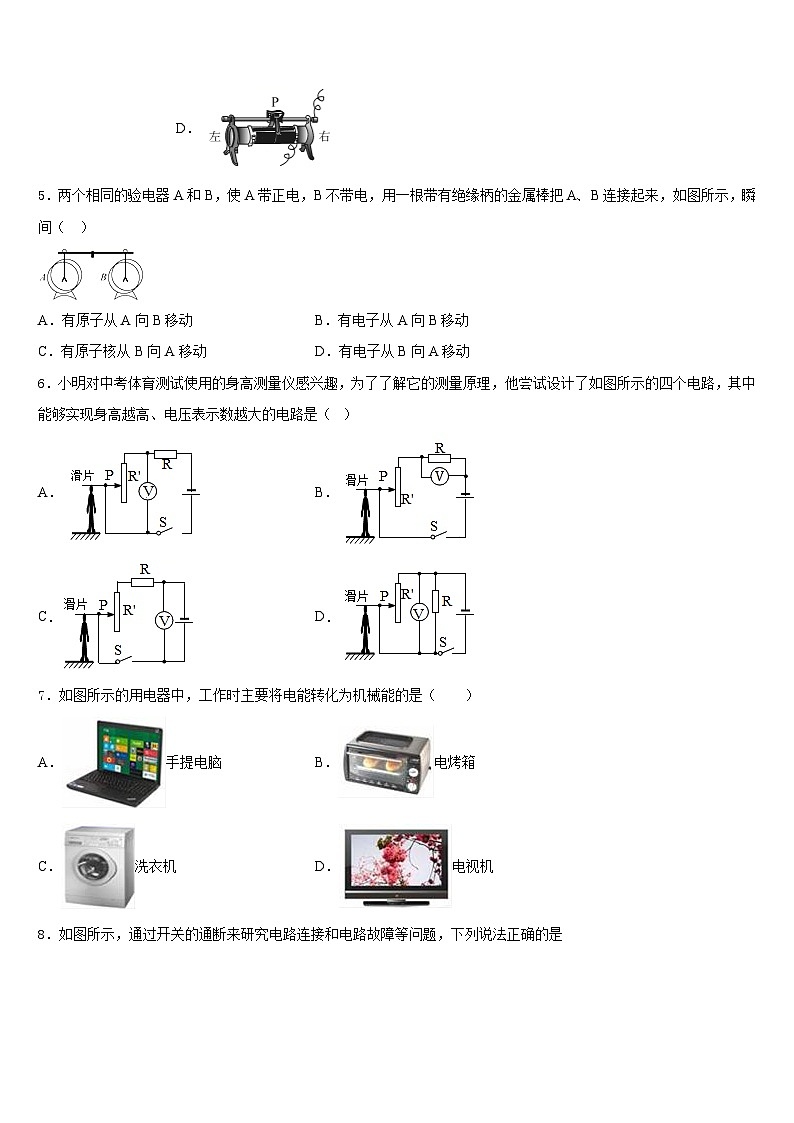

5．两个相同的验电器A和B，使A带正电，B不带电，用一根带有绝缘柄的金属棒把A、B连接起来，如图所示，瞬间（ ）
A．有原子从A向B移动B．有电子从A向B移动
C．有原子核从B向A移动D．有电子从B向A移动
6．小明对中考体育测试使用的身高测量仪感兴趣，为了了解它的测量原理，他尝试设计了如图所示的四个电路，其中能够实现身高越高、电压表示数越大的电路是（ ）
A．B．
C．D．
7．如图所示的用电器中，工作时主要将电能转化为机械能的是（ ）
A．手提电脑B．电烤箱
C．洗衣机D．电视机

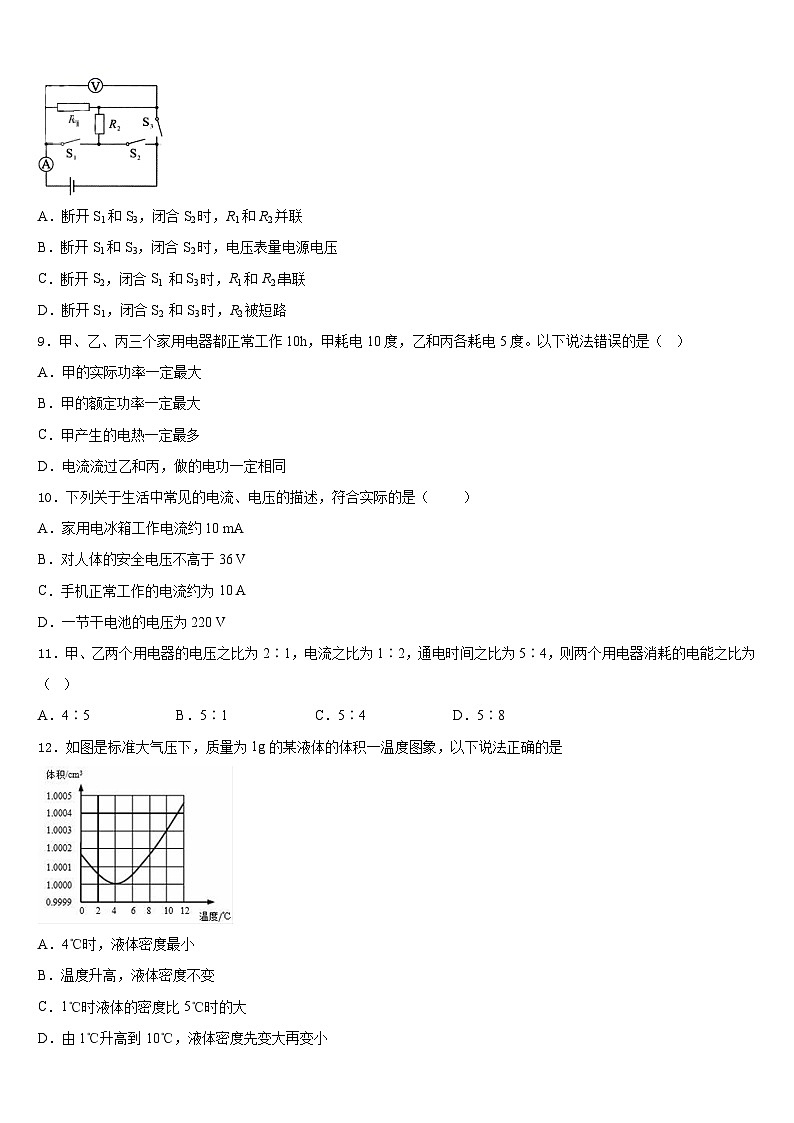

8．如图所示，通过开关的通断来研究电路连接和电路故障等问题，下列说法正确的是
A．断开S1和S3，闭合S2时，R1和R2并联
B．断开S1和S3，闭合S2时，电压表量电源电压
C．断开S2，闭合S1 和S3时，R1和R2串联
D．断开S1，闭合S2 和S3时，R2被短路
9．甲、乙、丙三个家用电器都正常工作10h，甲耗电10度，乙和丙各耗电5度。以下说法错误的是（ ）
A．甲的实际功率一定最大
B．甲的额定功率一定最大
C．甲产生的电热一定最多
D．电流流过乙和丙，做的电功一定相同
10．下列关于生活中常见的电流、电压的描述，符合实际的是（ ）
A．家用电冰箱工作电流约10 mA
B．对人体的安全电压不高于36 V
C．手机正常工作的电流约为10 A
D．一节干电池的电压为220 V
11．甲、乙两个用电器的电压之比为2∶1，电流之比为1∶2，通电时间之比为5∶4，则两个用电器消耗的电能之比为（ ）
A．4∶5B．5∶1C．5∶4D．5∶8
12．如图是标准大气压下，质量为1g的某液体的体积一温度图象，以下说法正确的是
A．4℃时，液体密度最小
B．温度升高，液体密度不变
C．1℃时液体的密度比5℃时的大
D．由1℃升高到10℃，液体密度先变大再变小
二、填空题（每题5分，共4题，20分）
13．两只定值电阻，甲标有“100 Ω，1 A”，乙标有“15 Ω，0.6 A”，若把它们串联起来，则电路中允许通过的最大电流为________A，两端允许加上的最高电压是________V。
14．电线芯用金属做的，是因为金属是_____善于_____；它外面包上一层橡胶或塑料，是因为这些材料是_____（填“导体”或“绝缘体”），_____（填“能”或“不能”）防止触电。
15．一根长1m的导线，电阻为R。先把它剪去一半，再将剩下的一半均匀拉长为1m，此时它的电阻是______R。
16．当导体两端的电压为3V时，通过的电流为0.2A，则该导体的电阻是_____Ω，若它两端电压变为0，则阻值是_____Ω。
三、实验题（共12分）
17．（4分）在探究“导体产生的热量与导体两端的电压、导体的电阻和通电时间关系”的实验中实验装置如图，两烧瓶A、B中煤油质量相等，两只温度计示数相同，电阻丝的阻值 R 1> R 2。
（1）烧瓶中不装水而装煤油，是因为水的比热容较 ____________ （选填“大”或“小”）。
（2）闭合开关后，发现 B中温度计的示数上升较快。则B中电阻丝放出的热量比A中放出的热量 _________（选填“多”或“少”）。由此得出结论：当导体两端的电压和通电时间相同时，导体电阻越_________，导体产生的热量越多（选填“大”或“小”）。
（3）电烘箱高温和低温两档的调节是通过改变接入电路的电阻丝的长度来实现的。由上述实验可知：低温档接入电路的电阻丝比高温档要 __________（选填“长”或“短”）一些。
18．（4分）某同学为了测量未知电阻R0的阻值，他找来电源、电流表、电压表、滑动变阻器、开关和导线若干，并设计了如图所示的电路图．
（1）连接完电路后，闭合开关，发现电流表指针几乎不动，电压表指针向右偏转且超过表盘最大刻度，原因可能是_____．
（2）排除故障后，将滑动变阻器滑片P移至b端，闭合开关S，当滑动变阻器滑片P由b端向a端移动的过程中，电压表示数_____，电流表示数_____（填变化情况）．
（3）此实验要多次测量电阻R0的阻值，最后求其平均值，这样做的目的是_____
（4）考虑到所使用的电压表和电流表内部都有电阻，用此电路测量R0的阻值，其测量值与真实值关系是R0测_____R0真．（选填：“＜”、“＝”或“＞”）
19．（4分）如图1所示是“探究不同物质吸热升温现象”的实验装置，小华将初温相等的液体A和液体B分别装在相同的烧杯中，用相同的电加热器加热并不断搅拌，每隔0.5min测量一次温度，数据记录在下表中。
（1）实验中应选用________相同（选填“质量”、“体积”）的液体A和液体B；使用相同的电加热器，是为了保证相同时间内液体A和液体B________相同；
（2）液体A的温度随时间变化的图像如图2所示，开始部分并不是直线，导致此现象的原因可能为________（只要答出一种原因即可）；
（3）从表中的第2min后的数据可以得到：
①选用的液体A和液体B，它们吸收相同的热量后升高的温度是________（选填“相同”或“不同”）的；
②进一步分析可得，两种液体的比热容之比cA∶cB=________；
（4）若北方供暖需要选择热媒介，在两种液体中________（选填“A”或“B”）更合适。
四、作图题（共16分）
20．（8分）如图所示，一个凸透镜的主光轴与平静水面重合，F为凸透镜的焦点．请画出图中光线在凸透镜左侧的入射光线以及图中光线进入水中的折射光线．
21．（8分）根据图中通电螺线管的N极，用箭头标出磁感线的方向，并在括号内标出电源的正负极．
五、计算题（共22分）
22．（10分）如图所示，电源电压保持不变，定值电阻R1规格为“■Ω 0.5A”，电流表量程为0-0.6A，电压表量程为0-3V，定值电阻R2的阻值为12Ω，滑动变阻器R3的规格为“20Ω 1A”。闭合S和S2、断开S1，电流表示数为0.3A，电压表示数为2.4V；闭合S和S1、断开S2，调节滑动变阻器R3使其接入电路的电阻为7Ω时，电压表示数为2.8V。
（1）求电源电压；
（2）求定值电阻R1的阻值；
（3）闭合S和S1、断开S2，在保障电路安全的前提下，求滑动变阻器接入电路的阻值范围。
23．（12分）明明同学们设计了如图甲所示的恒温箱温控电路（用于获得高于室温、控制在一定范围内的“恒温”），包括工作电路和控制电路两部分。其中，R1为阻值可以调节的变阻箱。R2为热敏电阻（置于恒温箱内），其阻值随温度变化的关系如图乙所示。继电器线圈电阻100Ω。
（1）如图甲所示状态，加热器是否处于加热状态？
（2）加热器正常工作时，通过加热器的电流为20A，求此时加热器的电阻和电功率；
（3）已知当控制电路的电流达到0.01A时，继电器的衔铁被吸合；当控制电路的电流减小到0.008A时，衔铁会被释放。当调节R1=200Ω时，恒温箱内可获得最高温度为160℃的“恒温”。如果需要将恒温箱内的温度控制在最低温度为40℃的“恒温”，则应将R1的阻值调为多大？
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、C
3、C
4、A
5、D
6、B
7、C
8、D
9、C
10、B
11、C
12、D
二、填空题（每题5分，共4题，20分）
13、0.6 15
14、导体 导电 绝缘体 能
15、2
16、15 15
三、实验题（共12分）
17、大 多 小 长
18、R0断路 变大 变大 减小测量的误差 ＜
19、质量 吸收的热量 烧杯会吸收热量 不同的 B
四、作图题（共16分）
20、
21、如下图所示
五、计算题（共22分）
22、 (1) 6V；(2) 8Ω；(3) 。
23、（1）加热状态；（2）11Ω，；（3）80Ω
加热时间/min
0
0.5
1.0
1.5
2.0
2.5
3.0
3.5
4.0
温度/℃
液体A
20.0
20.3
20.7
21.5
23.0
25.0
27.0
29.0
31.0
液体B
20.0
20.2
20.5
21.0
22.0
23.0
24.0
25.0
26.0
