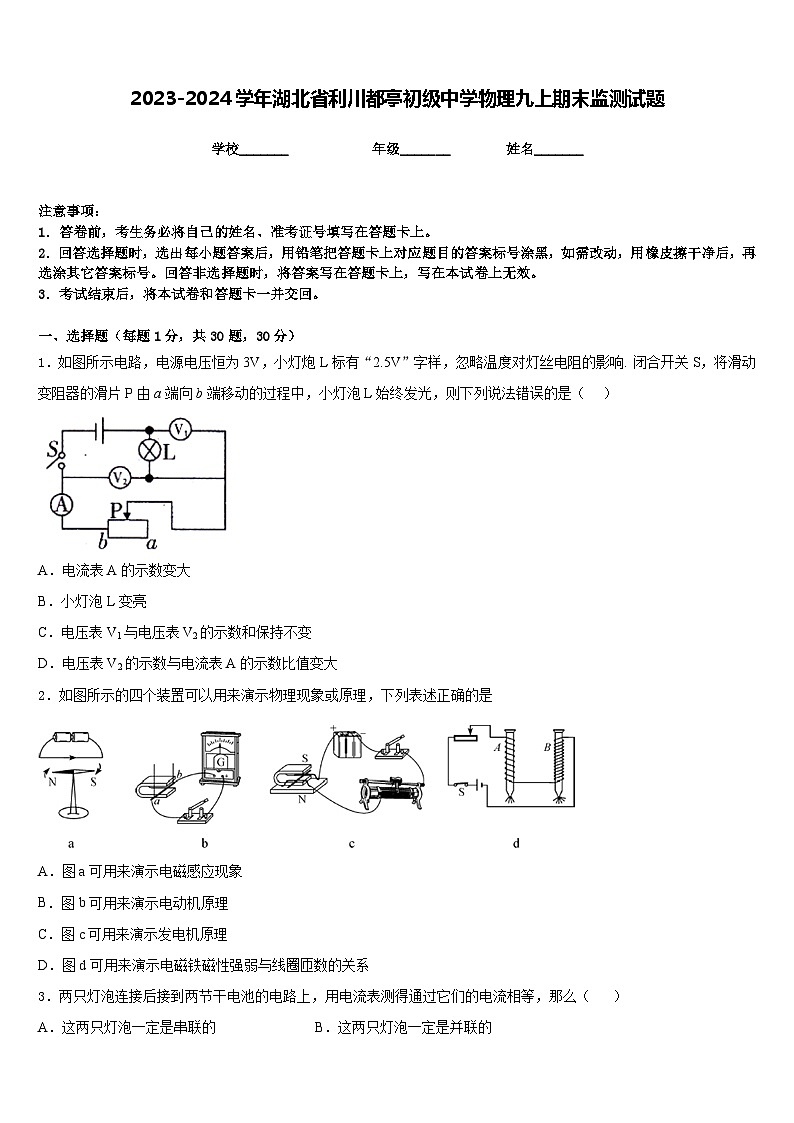

2023-2024学年湖北省利川都亭初级中学物理九上期末监测试题含答案

这是一份2023-2024学年湖北省利川都亭初级中学物理九上期末监测试题含答案，共9页。
学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．如图所示电路，电源电压恒为3V，小灯炮L标有“2.5V”字样，忽略温度对灯丝电阻的影响. 闭合开关S，将滑动变阻器的滑片P由a端向b端移动的过程中，小灯泡L始终发光，则下列说法错误的是（ ）
A．电流表A的示数变大
B．小灯泡L变亮
C．电压表V1与电压表V2的示数和保持不变
D．电压表V2的示数与电流表A的示数比值变大
2．如图所示的四个装置可以用来演示物理现象或原理，下列表述正确的是
A．图a可用来演示电磁感应现象
B．图b可用来演示电动机原理
C．图c可用来演示发电机原理
D．图d可用来演示电磁铁磁性强弱与线圈匝数的关系
3．两只灯泡连接后接到两节干电池的电路上，用电流表测得通过它们的电流相等，那么（ ）
A．这两只灯泡一定是串联的B．这两只灯泡一定是并联的
C．这两只灯泡可能串联也可能并联D．两只灯泡的连接无法判断
4．一个电阻接在6V的电源上，测得通过电阻的电流为0.2A，若要使通过电阻的电流为0.3A，则电阻两端的电压应为（ ）
A．4VB．6VC．8VD．9V

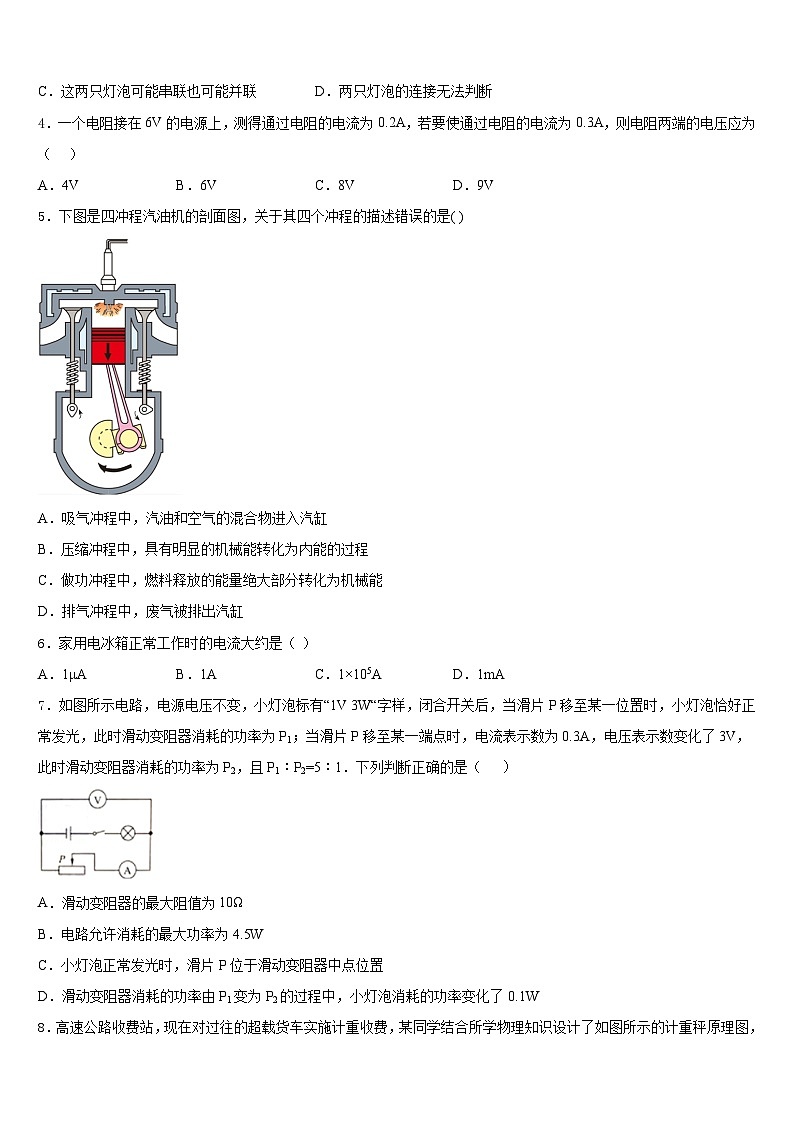

5．下图是四冲程汽油机的剖面图，关于其四个冲程的描述错误的是( )
A．吸气冲程中，汽油和空气的混合物进入汽缸
B．压缩冲程中，具有明显的机械能转化为内能的过程
C．做功冲程中，燃料释放的能量绝大部分转化为机械能
D．排气冲程中，废气被排出汽缸
6．家用电冰箱正常工作时的电流大约是（ ）
A．1μAB．1AC．1×105AD．1mA
7．如图所示电路，电源电压不变，小灯泡标有“1V 3W“字样，闭合开关后，当滑片P移至某一位置时，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为P1；当滑片P移至某一端点时，电流表示数为0.3A，电压表示数变化了3V，此时滑动变阻器消耗的功率为P2，且P1：P2=5：1．下列判断正确的是（ ）
A．滑动变阻器的最大阻值为10Ω
B．电路允许消耗的最大功率为4.5W
C．小灯泡正常发光时，滑片P位于滑动变阻器中点位置
D．滑动变阻器消耗的功率由P1变为P2的过程中，小灯泡消耗的功率变化了0.1W

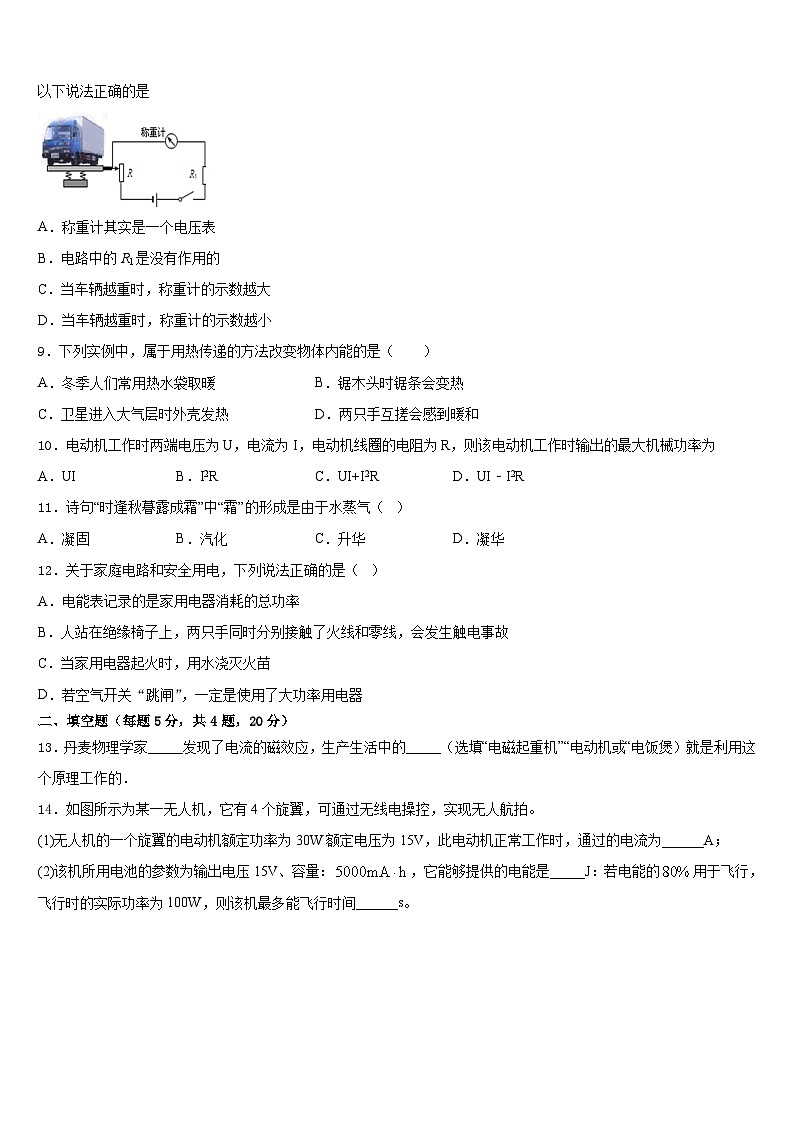

8．高速公路收费站，现在对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是
A．称重计其实是一个电压表
B．电路中的R1是没有作用的
C．当车辆越重时，称重计的示数越大
D．当车辆越重时，称重计的示数越小
9．下列实例中，属于用热传递的方法改变物体内能的是（ ）
A．冬季人们常用热水袋取暖B．锯木头时锯条会变热
C．卫星进入大气层时外壳发热D．两只手互搓会感到暖和
10．电动机工作时两端电压为U，电流为I，电动机线圈的电阻为R，则该电动机工作时输出的最大机械功率为
A．UIB．I2RC．UI+I2RD．UI﹣I2R
11．诗句“时逢秋暮露成霜”中“霜”的形成是由于水蒸气（ ）
A．凝固B．汽化C．升华D．凝华
12．关于家庭电路和安全用电，下列说法正确的是（ ）
A．电能表记录的是家用电器消耗的总功率
B．人站在绝缘椅子上，两只手同时分别接触了火线和零线，会发生触电事故
C．当家用电器起火时，用水浇灭火苗
D．若空气开关“跳闸”，一定是使用了大功率用电器
二、填空题（每题5分，共4题，20分）
13．丹麦物理学家_____发现了电流的磁效应，生产生活中的_____（选填“电磁起重机”“电动机或“电饭煲）就是利用这个原理工作的．
14．如图所示为某一无人机，它有4个旋翼，可通过无线电操控，实现无人航拍。
(1)无人机的一个旋翼的电动机额定功率为30W额定电压为15V，此电动机正常工作时，通过的电流为______A；
(2)该机所用电池的参数为输出电压15V、容量：，它能够提供的电能是_____J：若电能的用于飞行，飞行时的实际功率为100W，则该机最多能飞行时间______s。
15．教室里的电风扇和照明灯的连接方式是________联；对人体安全的电压不高于__V。
16．为了减少环境污染，共建绿水青山的美好生态，我市部分农村地区已经用上了天然气烧水煮饭，设天然气热值为4.2×107J/kg，完全燃烧0.2kg天然气放出的热量为______J；若这些热量的25%被12.5kg、30℃的水吸收，能使水的温度升高到______℃．（c水=4.2×103J/kg•℃）
三、实验题（共12分）
17．（4分）王瑞同学使用甲图所示器材，测量小灯泡的额定功率。
（1）在连接电路时，开关S应处于_____状态，滑动变阻器的滑片P应放在电阻最_____的位置。
（2）王瑞同学连接了如图甲所示的电路，闭合开关，电流表_____示数，电压表_____示数。（两空均选填“有”或“无”）
（3）他仔细检查电路。发现有一根导线连接错误。请你在图甲中错误的导线上画“×”，并用笔画线代替导线画出正确的一根连接导线。
（_________）
（4）正确连接电路后，团合开关，调节滑动变阻器滑片P，当电压表的示数为2.5V时，观察到电流表示数如图乙所示，此时灯泡正常发光，小灯泡的额定功率为_____W。
（5）同组李华同学想测小灯泡发出强光时的功率，应继续向_____（选填“A”或“B”）端移动滑片P，适当增大灯泡两端的电压。
（6）现有一个电压约为20V的电源（电压保持不变），一个量程为0～0.6A的电流表，三个阻值已知的电阻R1 （20Ω）、R2 （30Ω）、R3 （10kΩ），开关和导线若干。请合理选择器材设计实验，比较精确地测出约为10Ω的未知电阻Rx的阻值。要求：
a．画出实验电路图：
（__________）
b．写出主要的实验步骤（测量量用相应的物理量的符号表示）
（__________）
C．写出待测电阻Rx的表达式_____（用已知量和测量量表示）。
18．（4分）在图甲中，闭合开关后，通过灯泡L1的电流为0.5A，通过灯泡L2的电流为0.4A，试根据图甲将图乙中的实物用笔画线表示导线连接起来．
（_____）
19．（4分）在“探究电流跟电阻的关系”的实验中，实验器材有：电压恒定为6V的电源，阻值分别为的定值电阻，滑动变阻器、电流表、电压表、开关，导线。
（1）请用笔画线代替导线将如图甲所示的电路连接完整（导线不允许交叉）________；
（2）在连接电路的过程中，开关应处于___________________（选填“闭合”或“断开”）状态；
（3）实验中多次改变的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图乙所示的电流随电阻变化的图像。由图像可以得出结论：电压一定时，_________；
（4）实验中，将定值电阻换成定值电阻后，闭合开关S，为了保持电压表的示数为_____________V不变，应将滑动变阻器的滑片P向________________ （ 选填“”或“”）端移动，记录此时各表的示数；
（5）为了完成本次实验，滑动变阻器的最大值至少应为_____________。
四、作图题（共16分）
20．（8分）根据安全用电原则，请将带开关的电灯和三孔插座正确连入下图的家庭电路中．
（_____）
21．（8分）请将如图所示原件，连接成符合安全用电要求的家庭电路。
五、计算题（共22分）
22．（10分）如图所示，电源两端电压为6V并保持不变，电阻R1的阻值为10Ω．当开关S闭合时，电压表的示数U1＝2V．求：
（1）求电流表的示数I；
（2）电阻R2的阻值。
23．（12分）如图所示，用300N的力F1直接将物体B匀速提升1m,现借助滑轮组用力F2向下拉，把B匀速提升相同高度，滑轮组的机械效率为60%。
（1）按题意在图滑轮组中画出正确的连线方式；
（2）F1做了多少功？
（3）滑轮组的总功是多少？
（4）F2的大小是多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、D
3、C
4、D
5、C
6、B
7、B
8、C
9、A
10、D
11、D
12、B
二、填空题（每题5分，共4题，20分）
13、奥斯特 电磁起重机
14、2 2160
15、并 36
16、8.4×106 70
三、实验题（共12分）
17、断开 大 无 有 1.3 A 只闭合S2，记下电流表示数I1 只闭合S1，记下电流表示数I2 =30
18、见解析所示
19、 断开 导体中的电流跟导体的电阻成反比 2.5 A 35
四、作图题（共16分）
20、见解析
21、
五、计算题（共22分）
22、（1）0.2A；（2）20Ω。
23、（1）；（2）300J；（3）500J；（4）250N
