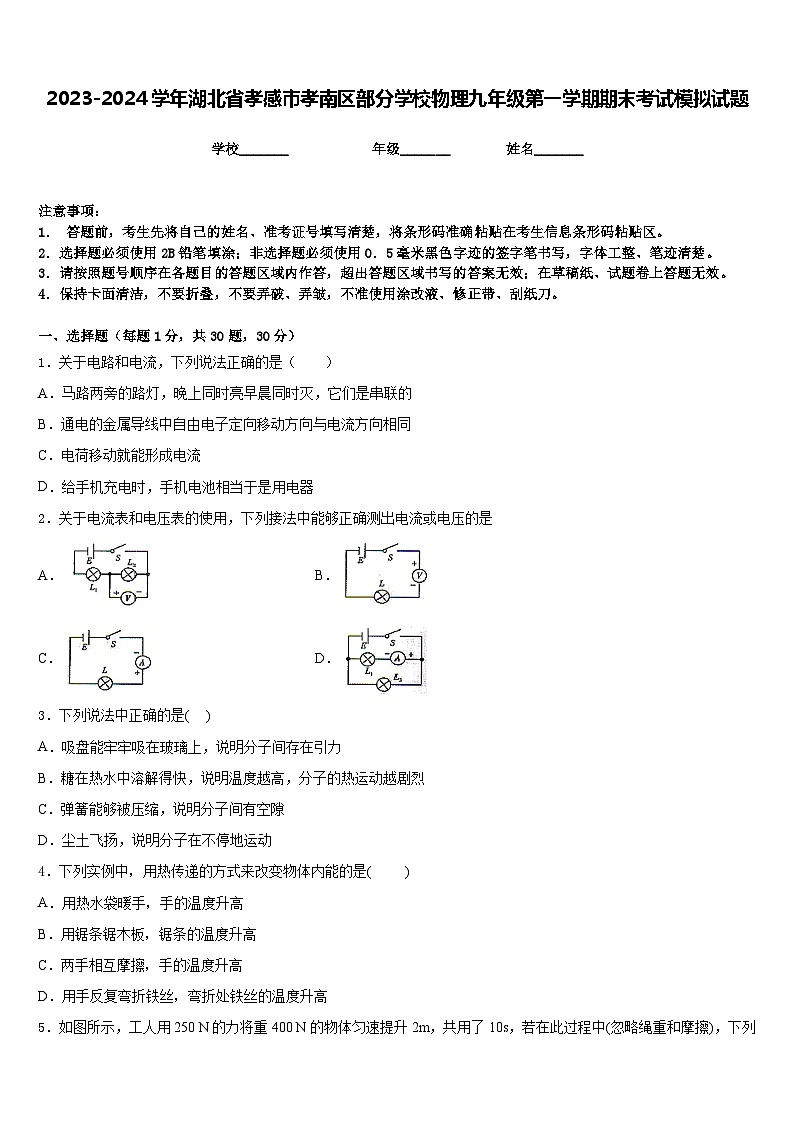

2023-2024学年湖北省孝感市孝南区部分学校物理九年级第一学期期末考试模拟试题含答案

这是一份2023-2024学年湖北省孝感市孝南区部分学校物理九年级第一学期期末考试模拟试题含答案，共10页。
学校_______ 年级_______ 姓名_______
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．关于电路和电流，下列说法正确的是（ ）
A．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的
B．通电的金属导线中自由电子定向移动方向与电流方向相同
C．电荷移动就能形成电流
D．给手机充电时，手机电池相当于是用电器
2．关于电流表和电压表的使用，下列接法中能够正确测出电流或电压的是
A．B．
C．D．
3．下列说法中正确的是( )
A．吸盘能牢牢吸在玻璃上，说明分子间存在引力
B．糖在热水中溶解得快，说明温度越高，分子的热运动越剧烈
C．弹簧能够被压缩，说明分子间有空隙
D．尘土飞扬，说明分子在不停地运动
4．下列实例中，用热传递的方式来改变物体内能的是( )
A．用热水袋暖手，手的温度升高
B．用锯条锯木板，锯条的温度升高
C．两手相互摩擦，手的温度升高
D．用手反复弯折铁丝，弯折处铁丝的温度升高

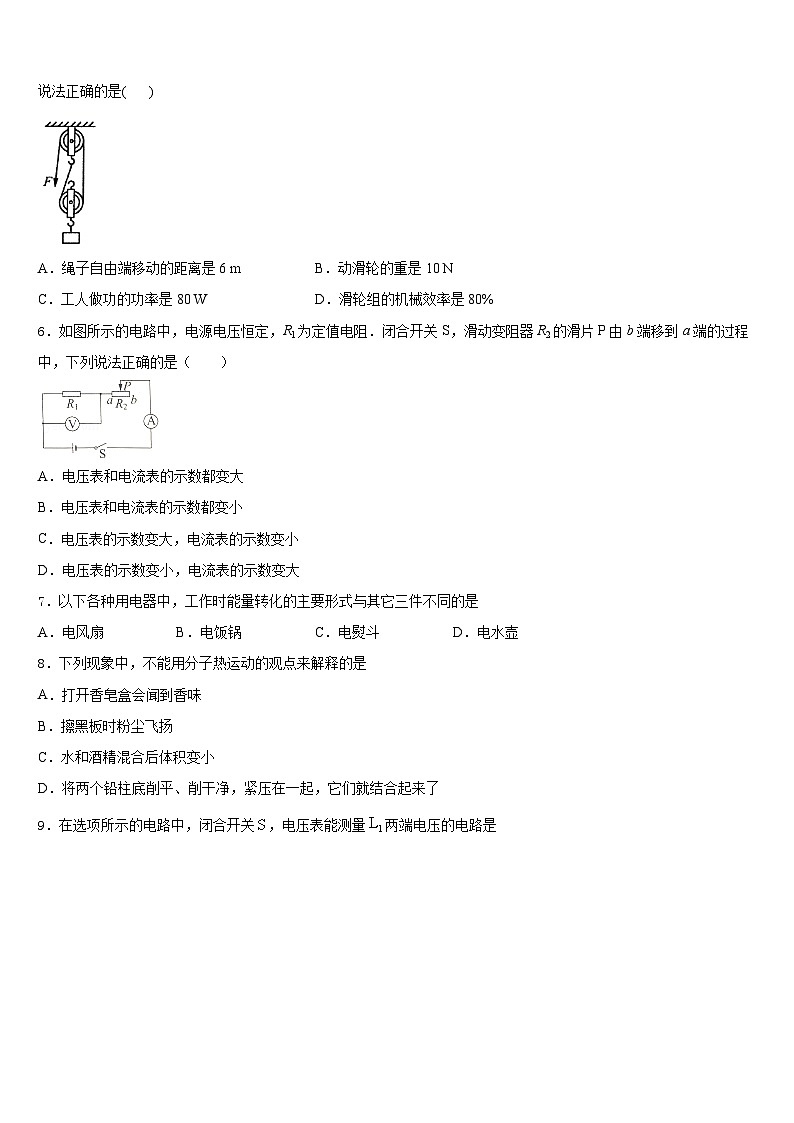

5．如图所示，工人用250 N的力将重400 N的物体匀速提升2m，共用了10s，若在此过程中(忽略绳重和摩擦)，下列说法正确的是( )
A．绳子自由端移动的距离是6 mB．动滑轮的重是10 N
C．工人做功的功率是80 WD．滑轮组的机械效率是80%
6．如图所示的电路中，电源电压恒定，R1为定值电阻．闭合开关S，滑动变阻器R2的滑片P由b端移到a端的过程中，下列说法正确的是（ ）
A．电压表和电流表的示数都变大
B．电压表和电流表的示数都变小
C．电压表的示数变大，电流表的示数变小
D．电压表的示数变小，电流表的示数变大
7．以下各种用电器中，工作时能量转化的主要形式与其它三件不同的是
A．电风扇B．电饭锅C．电熨斗D．电水壶
8．下列现象中，不能用分子热运动的观点来解释的是
A．打开香皂盒会闻到香味
B．擦黑板时粉尘飞扬
C．水和酒精混合后体积变小
D．将两个铅柱底削平、削干净，紧压在一起，它们就结合起来了

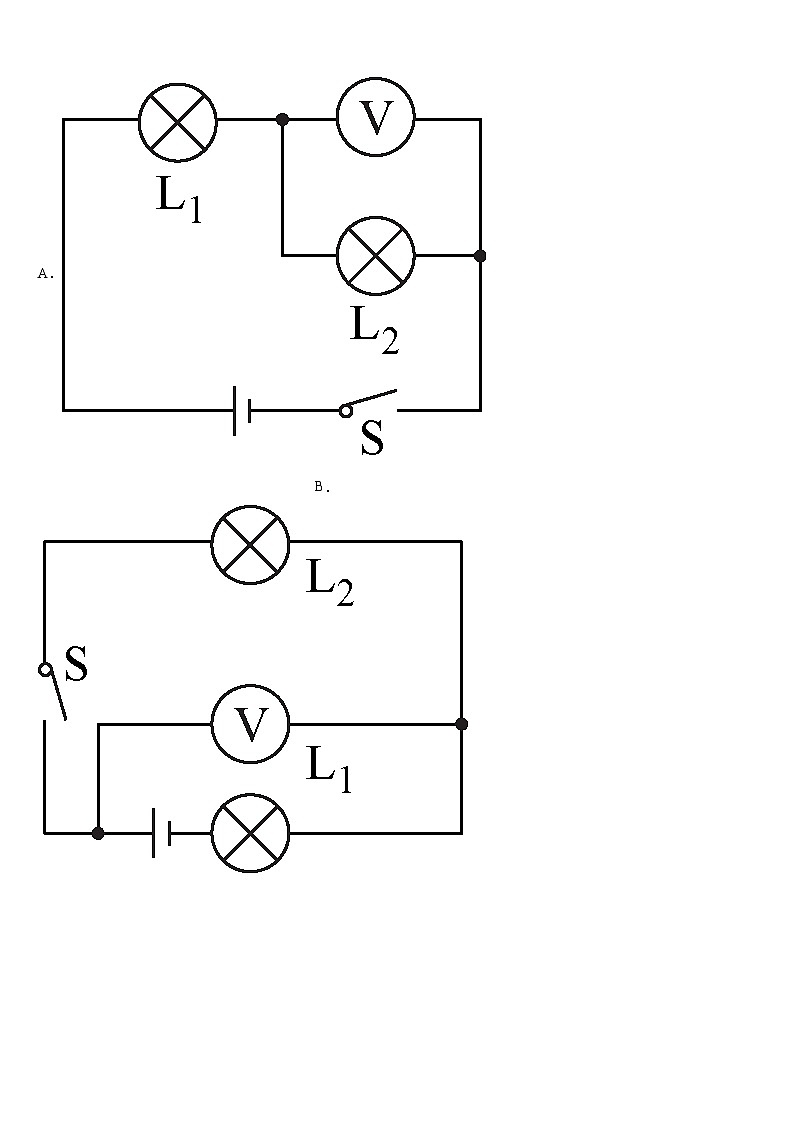

9．在选项所示的电路中，闭合开关，电压表能测量两端电压的电路是
A．B．
C．D．
10．如图所示的现象属于光的折射的现象是
A．景物在水中形成的倒影
B．从后视镜观看车后景物
C．铅笔在水面处折断了
D．阳光在树下形成光斑
11．关于内能，下列说法中，正确的是（ ）
A．的冰没有内能
B．同一物体，温度越高，它的内能越大
C．物体的机械能越大，它的内能就越大
D．物体内能增大，一定是吸收了热量
12．如图所示是某同学研究串联电路中电流、电压特点的电路图．当开关闭合时，灯L1、L2都不亮，电流表无示数，但电压表示数较大．则故障原因可能是
A．L1断路 B．L1短路 C．L2短路 D．L2断路
二、填空题（每题5分，共4题，20分）
13．起重机械在四川汶川的救援过程中，发挥了重要的作用；如图所示，吊臂上的滑轮组，可用的拉力将重为2.4×104 N的吊板提起，如果吊板被匀速提高10 m，则拉力F做功_________J，滑轮组的机械效率是__________。
14．实际的电源都有一定的电阻，如干电池，我们需要用它的电压U和电阻r两个物理量来描述它。实际计算过程中，可以把它看成是由一个电压为U、电阻为0的理想电源与一个电阻值为r的电阻串联而成，如图甲所示。如图乙中 。当只闭合时，电流表读数 ；当只闭合时，电流表读数，把电源按图甲中的等效方法处理。将电流表均视为理想电表（忽略内阻的影响），则：电源电阻______Ω。电源电压______V。
15．某家用电热水器的工作原理如图所示（已知两电阻丝的阻值相等，电源电压保持不变），它有高温、中温、低温三个档位．当开关S1接b，S2断开时，它是处于________档，此时电路功率为P1；当开关S1接a，S2闭合时，它是处于________档，此时电路功率为P2，则P1：P2=________．
16．LED灯主要由硅、砷等_______材料制成，它之所以节能，被称为冷光源，是因为电热转换损耗的能量较白炽灯_______（选填“高”或“低”）
三、实验题（共12分）
17．（4分）阅读下面材料完成的填空
铅笔芯主要成分是石墨，笔芯软硬程度不同的铅笔其用途不同，例如作图用6B软铅笔，写字用软硬适中的HB铅笔、制图用6H硬鉛笔。铅笔芯是导体，张华同学猜想铅笔芯电阻大小可能与其软硬程度有关。张华选择干电池、歌硬程度不同的铅笔芯，小灯泡，开关，导线，设计实验对这个问题进行了探究。张华同学选取软硬程度不同的铅笔芯进行研究时，应先考虑到它门的横截面积和长度等因素是相同的，
（1）如图乙中铅笔的硬度比图甲大，开关闭合后，张华根据_____可以粗略判断他们的电阻大小，最终确定图乙中铅笔芯的电阻较_____（选填“大或”“小”）。
（2）实验表明铅笔芯的电阻与其软硬程度_____选填“有关“或“无关“）。若两种铅笔芯的电阻相差不大，则我们在电路中还需要串联_____才能够更加准确也得出结论。
18．（4分）小红用如图甲所示的装置测量小灯泡在不同电压下的电功率，已知小灯泡的额定电压为2.5V，R0为保护电阻，R为滑动变阻器。
（1）闭合开关后，无论怎样调节滑动变阻器，电压表的示数均无法达到2.5V。经检查发现各个元件、导线均完好且电路连接正确，则出现这种情况可能的原因是_______。
（2）排除故障后，小红测量了不同电压下小灯泡中的电流，然后在坐标纸上描绘出了电流随电压变化的图像如图乙所示。根据图像回答下列问题。
①小灯泡在额定电压下的电流为______A，额定功率为______W。
②如果把跟实验所用灯泡完全相同的另外两只灯泡串联后接入电压为3V的电路中，则通过每个灯泡的电流为______A，每个灯泡的实际消耗的电功率为_______W。
③根据图像，你还能得到的结论是________（写出一个即可）。
19．（4分）小明和小华同学在“探究串联电路电压的规律”实验中，都设计了如图甲所示的电路。
（1）连接电路前，小明发现电压表指针如图乙所示，接下来他要对电压表进行的操作是______。
（2）小明根据图甲连接好电路，闭合开关后，发现电压表示数为零，若只有L1或L2中的一处发生故障，则故障可能是___________（写出一种即可）。
（3）排除故障后，小明完成了实验，并把数据记录在下表中。
分析实验数据得出两个实验结论：
①串联电路两端的电压_____各部分电路两端电压之和：
②串联电路中，各部分电路两端电压相等。
（4）实验结束后小明和小华互相交流，小华指出结论②是错误的，造成结论错误的原因是________，另外，小明的实验在设计方案上还存在另一个不足之处是_________。
四、作图题（共16分）
20．（8分）如图，通电螺线管通电后，小磁针静止时的位置如图所示。请标出螺线管外部磁感线的方向和电源的正负极。
（______）

21．（8分）某同学想利用下列器材测量规格为“2.5V 0.3A”小灯泡正常发光时的电阻。请将图中的实物电路连接完整（导线不得交叉，且要求闭合开关前滑动变阻器连入电路的电阻最大）。
（______）
五、计算题（共22分）
22．（10分）如图所示，电源电压为6V，灯泡标有“2V 0.2A”字样，闭合开关后，调节滑动变阻器使灯泡正常发光．求：
（1）灯泡的额定功率是多少？
（2）此时，滑动变阻器接入电路的电阻是多少？
（3）整个电路在5min内消耗的电能是多少？
23．（12分）如图所示，流过阻值为38Ω小灯泡的电流是0.1A。
（1）此时小灯泡两端的电压是多少；
（2）灯泡两端再并联一只阻值为20Ω的小灯泡，并联电路的总电流为多大；
（3）两只灯泡同时工作10min，电路消耗的电能是多少J。
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、D
3、B
4、A
5、D
6、A
7、A
8、B
9、C
10、C
11、B
12、D
二、填空题（每题5分，共4题，20分）
13、3×105 80%
14、1Ω 3v
15、低温 高温 1：4
16、半导体 低
三、实验题（共12分）
17、小灯泡的亮度 大 有关 电流表
18、R0的阻值太大 0.42 1.05 0.34 0.51 小灯泡两端的电压越大，它消耗的电功率也越大
19、调零 L1短路 或 L2断路 等于 选用了规格相同的小灯泡 只做了一次实验，存在偶然性
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）0.4W （2）20欧 （3）360J
23、 (1)3.8V；(2)0.29A；（3）661.2J。
UAB/V
UBC/V
UAC/V
1.4
1.4
2.8
